本例向脚本之家的朋友们介绍AutoCAD面域拉升、剖切、面上作圆的方法，属于入门级别的AutoCAD教程，转发过来希望对脚本之家的新手的朋友们有所帮助。
—面域拉升、剖切、面上作圆
本题主要是介绍：
1、做成面域拉升成实体上。
2、在一个实体上作两次剖切。
3、再练习一下面上做圆并拉升及差集的运用。

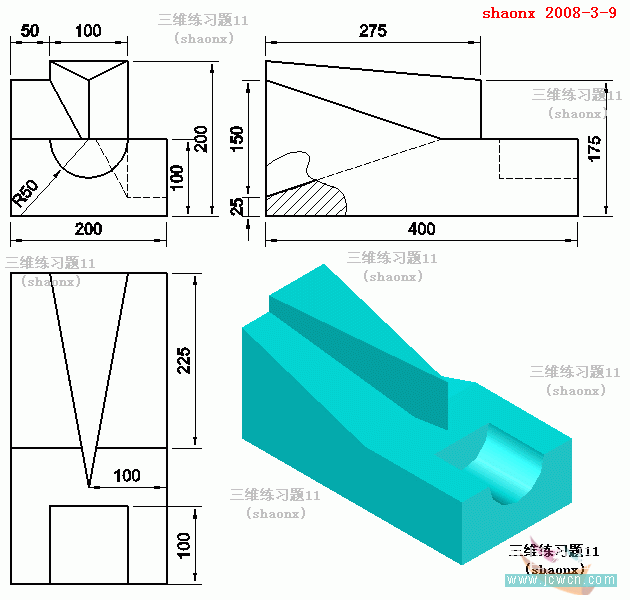

下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

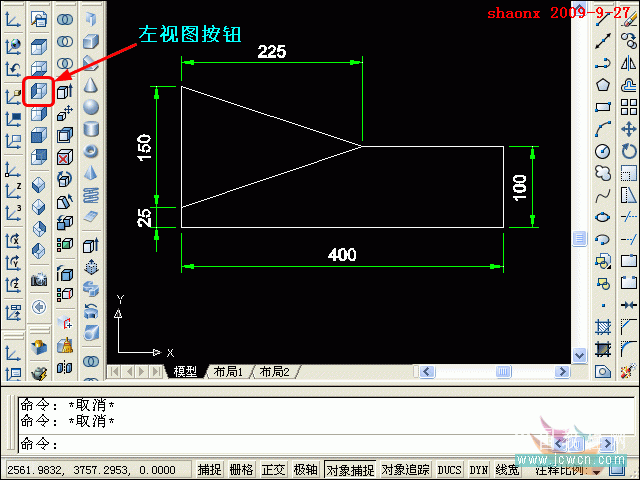

1、点击“左视图”按钮，进入到CAD的左视图界面。

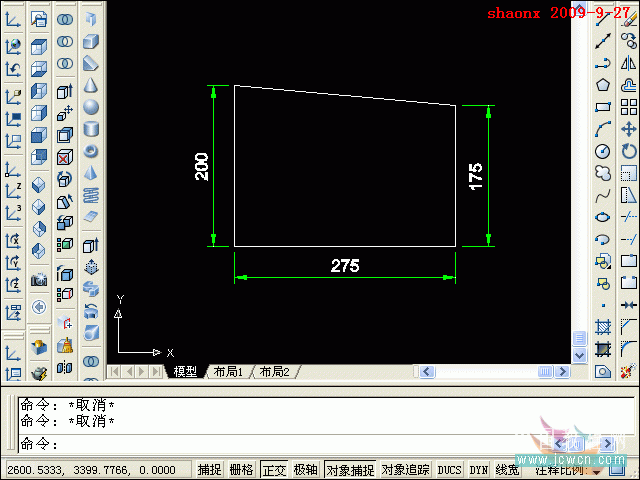

按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成2个面域。
2、再按照题目的左视图上的尺寸，并参照其他视图的尺寸，画出如下图的平面图，并做成面域。
3、画好后的两个图形(三个面域)，如下图。

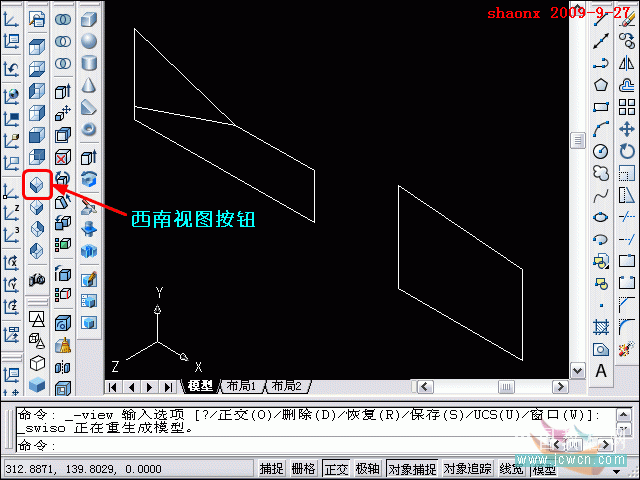

4、点击“西南视图”按钮，转到西南视图界面。
5、点击“拉伸”命令，对如下图所示的一个面域拉伸-200(注意UCS中 Z 轴的方向，要摄入负值)。
6、直接回车，继续“拉伸”命令，对另外两个面域拉伸-100
7、点击“剖切”命令，对右边的实体做剖切。依次指定实体上的三点，如下图中的①②③，即实体中的左后上角点、有前面的上下两个中点。选择完成后，再点击一下需要保留的④处附近。
8、完成剖切后的图形如下图。这样，对这个实体的左半边完成了剖切，用同样的方法，再对右半部分做剖切。

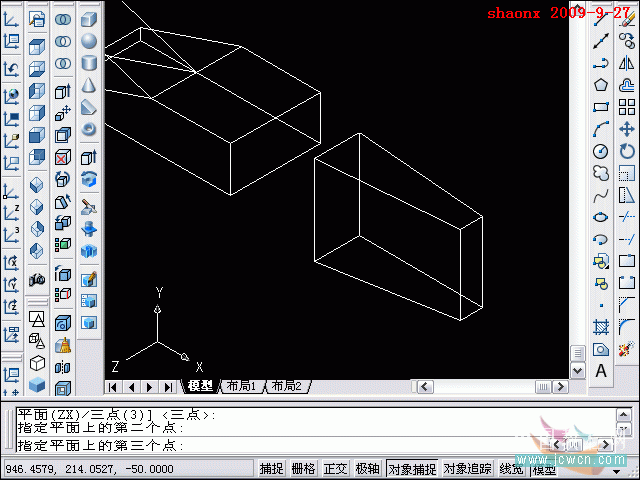

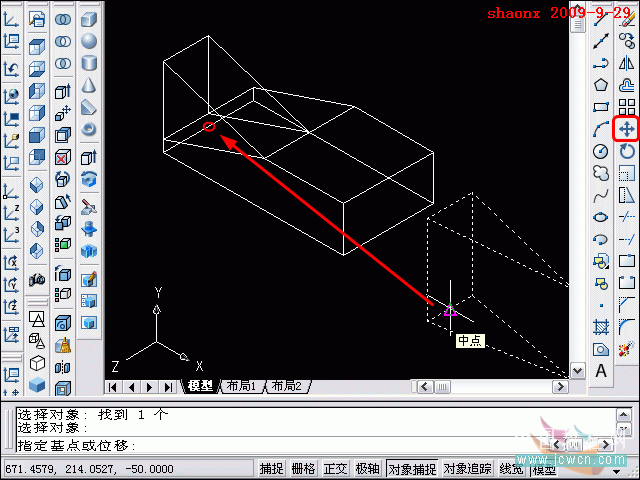

9、下面，对剖切完成的实体进行移动，如下图，注意移动的基点位置。
10、用“消隐”命令：hide，得到了消隐图形。

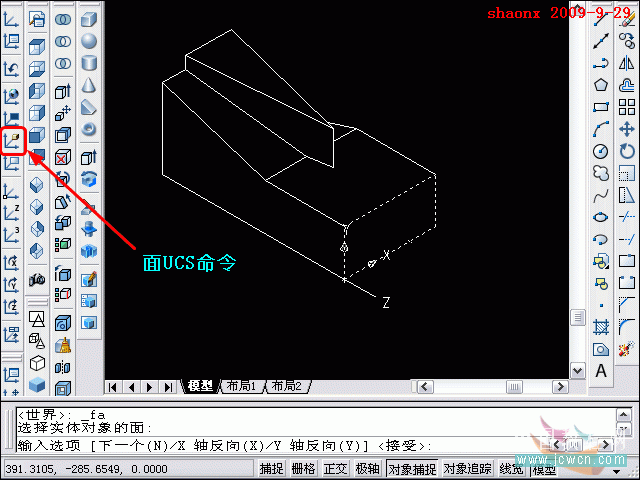

11、点击“面UCS”按钮，再点击选择实体最前端的面，使UCS坐标移动到这个面上，回车确认，就是使选择的面处于 XY 平面，便于后续的操作。

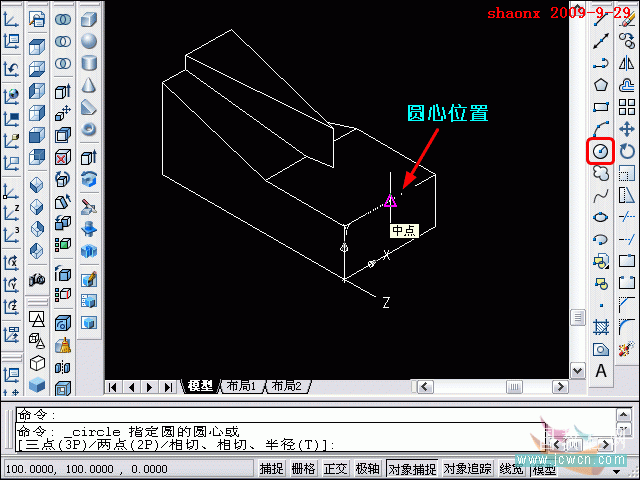

12、点击“圆”按钮，点击最前面平面的上端的中点，为画圆的圆心位置。
13、指定了圆心后，再输入圆的半径50，这样，我们就在平面上画了个R50的圆，如下图。
14、用拉伸命令，将刚画的圆拉伸100，注意UCS的 Z 轴方向，输入的值为负值。
15、用差集命令，从实体中减去这个圆柱体，如下图。

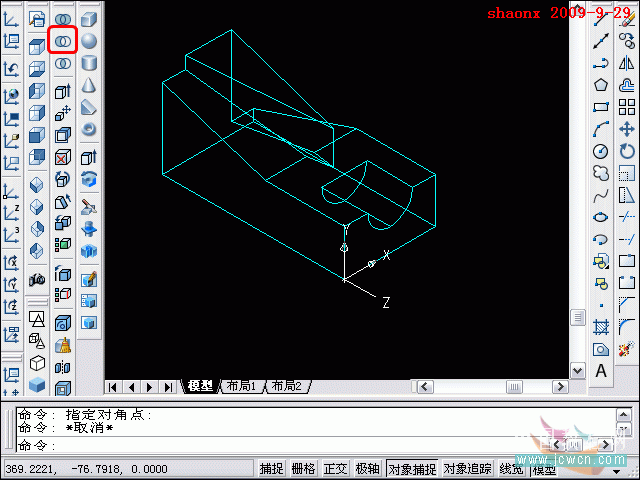

16、点击“世界UCS”按钮，使UCS坐标回到原来的状态。

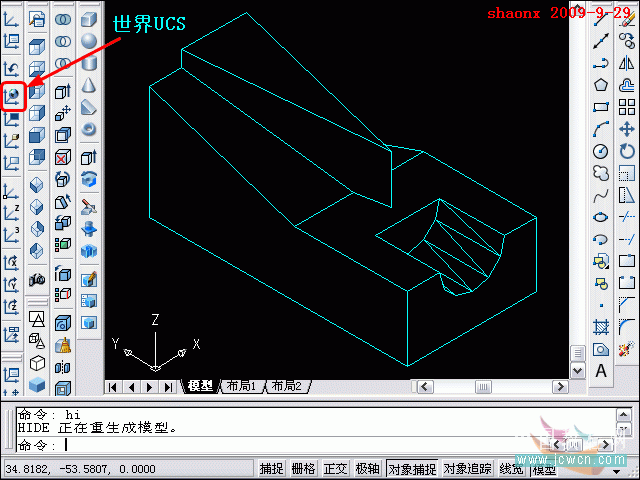

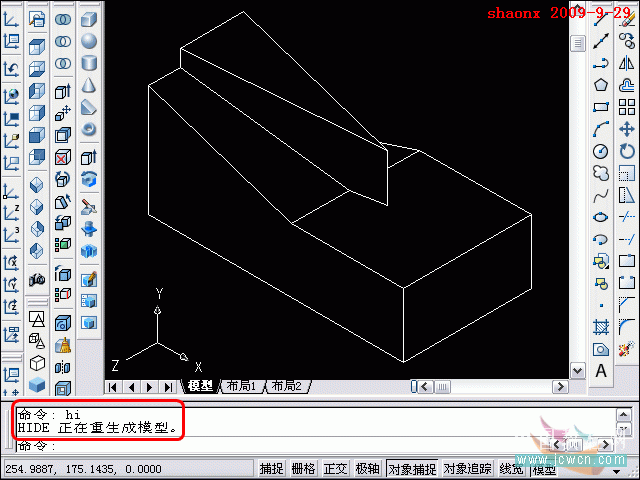

输入“hi”看到一个完整的消隐图。

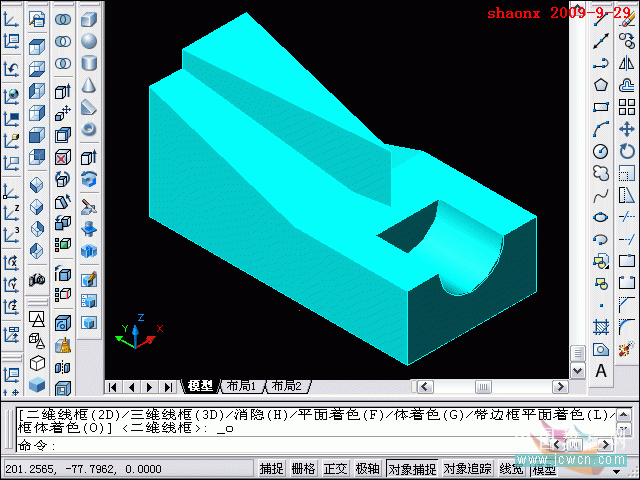

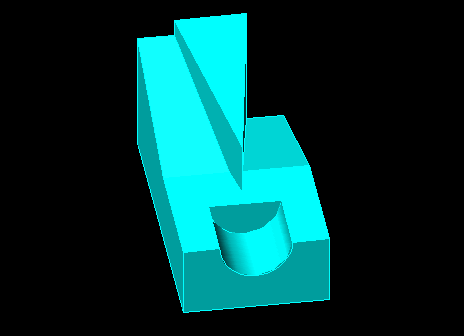

17、图形全部完成后，选择着色命令，就看到了一个着色的三维实体图。
教程结束，以上就是对AutoCAD面域拉升、剖切、面上作圆的方法介绍，希望对大家有所帮助！谢谢大家观看！
