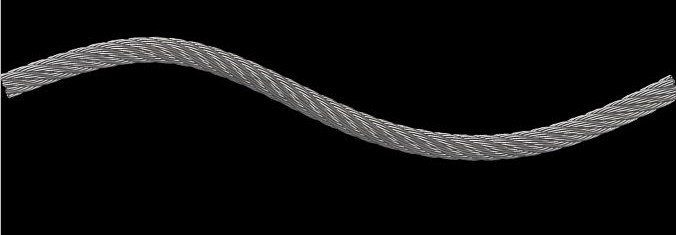

这篇教程是向脚本之家朋友讲解如何利用AutoCAD制作49股逼真的钢丝绳，教程制作出来的效果非常逼真，难度一般，教程很实用，转发过来，希望对大家有一定的帮助。先看看最终的效果图：
作者前言：
用AutoCAD 2008版本以上，sweep（扫掠）命令，画条漂亮的钢丝绳。

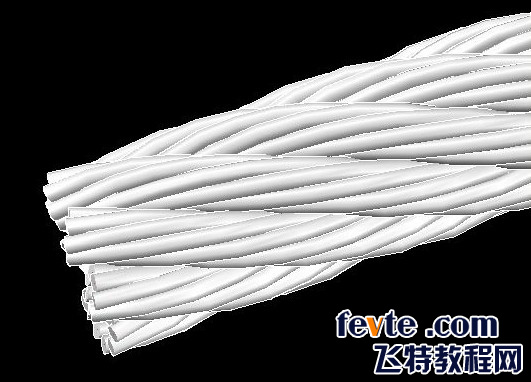

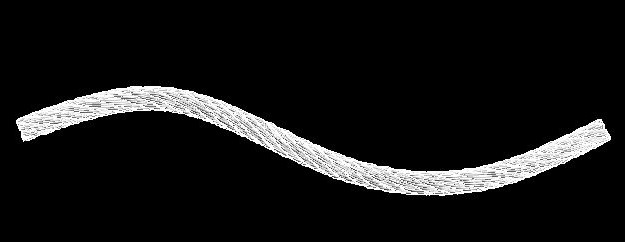

先看看钢丝绳的效果图，这是最近重新渲染的。
制作步骤如下：

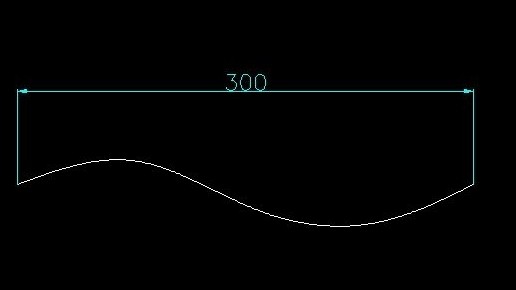

1、画一条曲线做钢丝绳的中心线（尺寸参考）

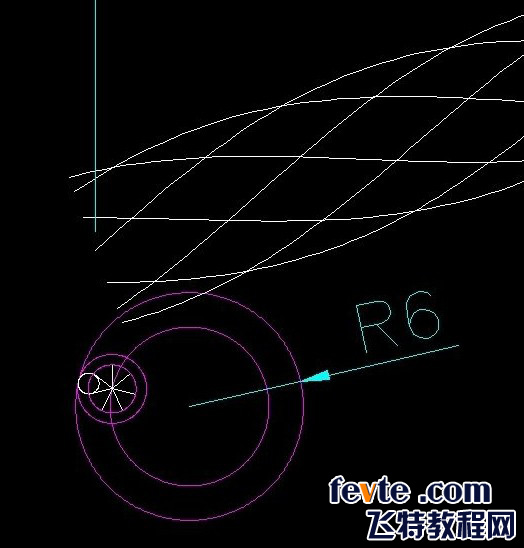

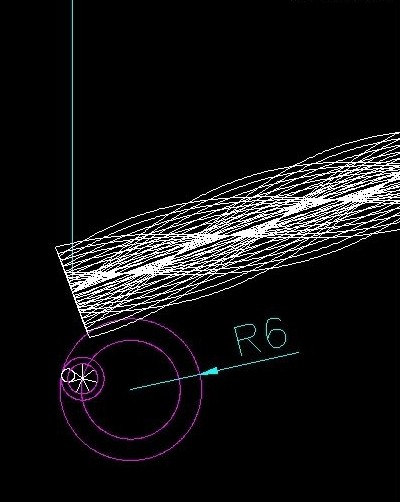

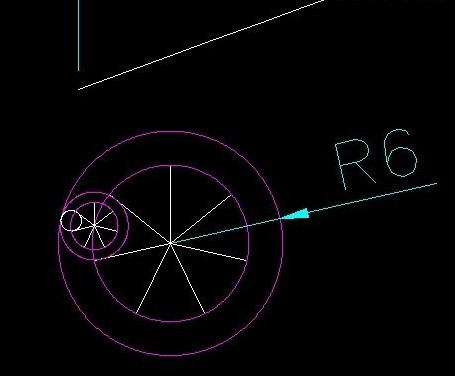

2、画一圆做钢丝绳的外径（尺寸参考R=6）分7等份，切、切、切画一小圆，以R6的圆心到小圆圆心作一圆，剪切等份线，留下七星线。同样在小圆内分7等份画一小小圆，并剪切等份线留下小七星线。如图：需要的是白图层线，粉红图层线就不需要了。
3、sweep——选择大的七星线——T（扭曲）——1800——选择曲线。扫出七条扭带。如图：

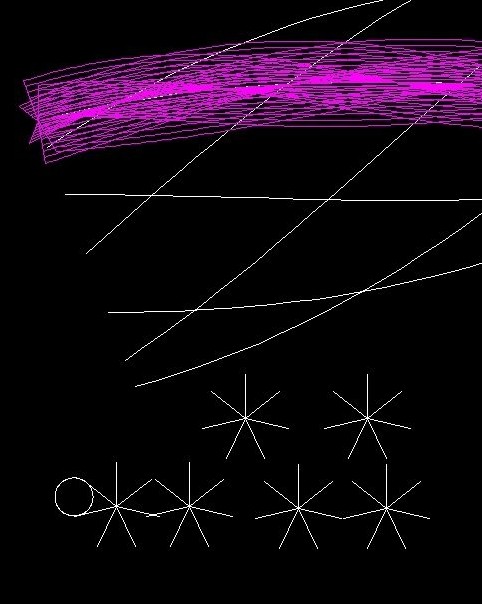

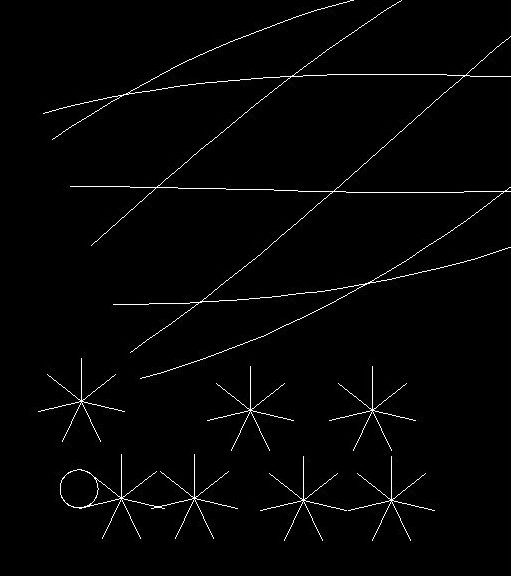

4、命令: _explode（分解），分解七条扭带，然后删除八条（包括原来的一条）中心线和顶端的线。如图：
5、再复制六个小七星线。把粉红图层置为当前，删除其他辅助线。如图：

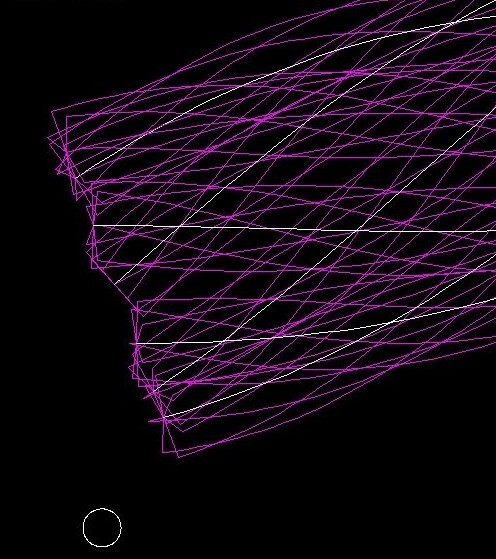

6、sweep——选择小的七星线——T（扭曲）—— -3600（注意：是负的）——选择任一条曲线。扫出七条扭带。如图：

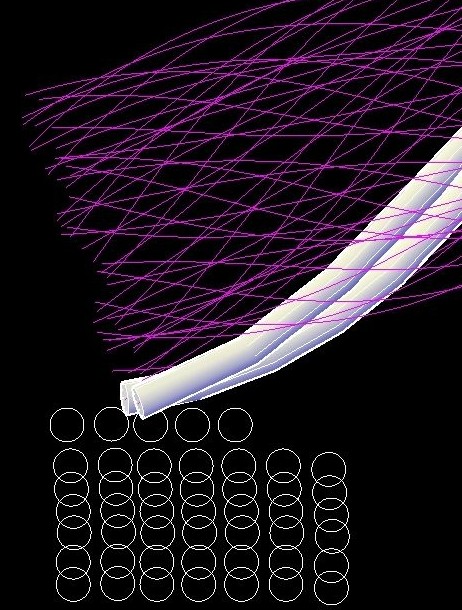

7、同上全部扫掠完七个七星线。如图：

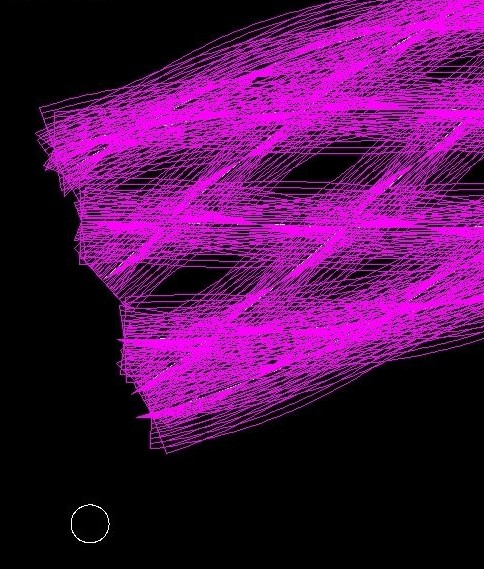

8、全部分解。如图：

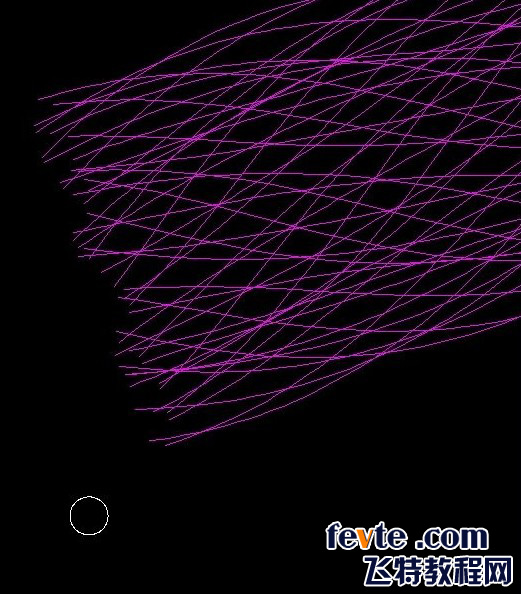

9、删除与白线重合的所有线与顶端的线。如图：

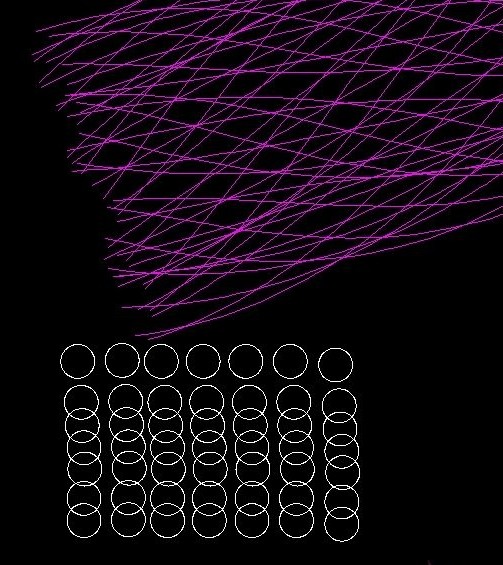

10、把一个小小圆复制成七七四十九个。如图：

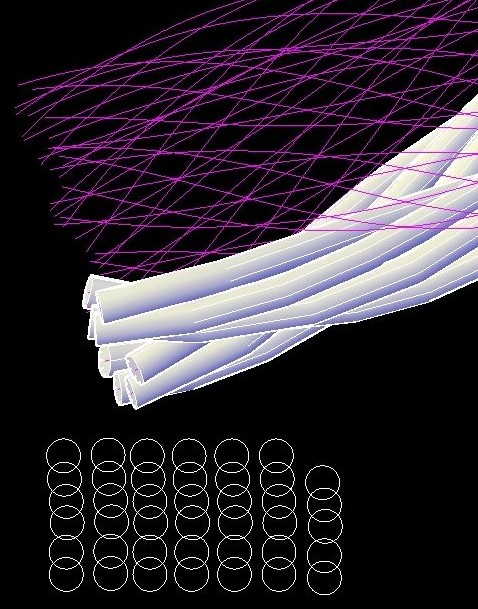

11、回到原来白色图层置为当前.接下来就是逐个扫掠（这回不用扭曲）
12、完成
教程结束，以上就是AutoCAD制作49股逼真的钢丝绳过程，希望大家看完之后会有一定的帮助，感谢大家观看本教程！
