CAD是Computer Aided Design的缩写，意为电脑辅助设计，平时接触最多的就是Autodesk公司的Auto CAD软件，在进行绘图设计的时候，我们往往要进行公差的标注，那么我们怎么标注呢，接下来我就给大家讲解一下怎样标注CAD的公差。
工具/原料
Auto CAD软件（本文以Auto CAD 2011为例）
步骤/方法

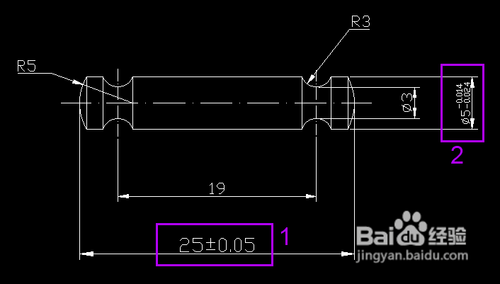

1、我们先打开一张普通的机械设计图纸，查看图中两个框出的地方，正好是两种不同公差的标注方式，1为对称公差，2为极限公差。

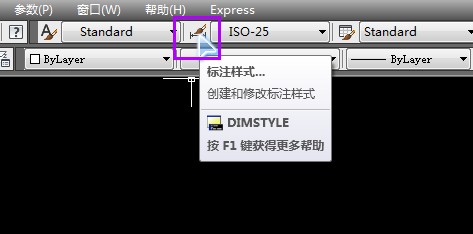

2、通常我们标注公差可以在“标注样式”里面设置。点击工具栏上的“标注样式按钮”，如果没有在工具栏上找到这个按钮的话，可以在工具栏空白处点击右键“Autocad”------“样式”打上勾就有这个样式工具条了。

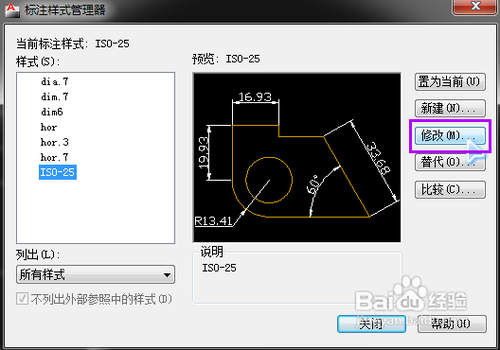

3、弹出“标注样式管理器”，选择当前使用的样式，点击右侧的“修改”按键。

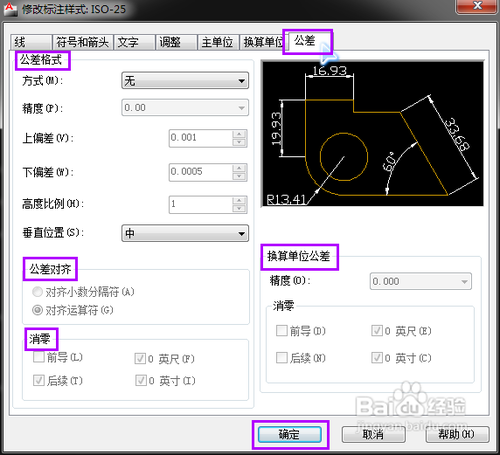

4、转入“样式修改器”，切换到“公差”选项卡，这里可以设置标注方面关于公差的内容。

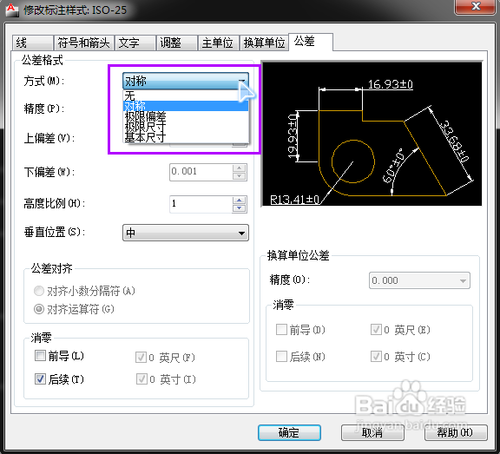

5、在方式里面可以选择你需要的公差的方式
设置好以后，点击“确定”，返回上一界面，点击右侧的“置为当前”然后点击“关闭”关闭设置界面就可以了。但是这样设置以后，你的所有的标注都会出现设置过的那些公差，但是你图形中的尺寸不会都是带有公差的，所以这个方法还不是很实用。

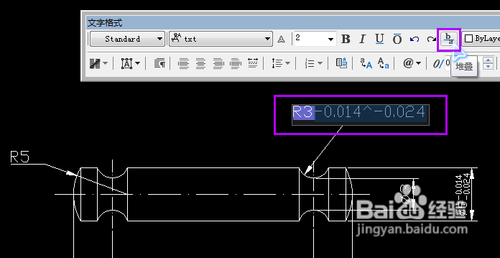

6、如果要比较方便的标注公差，那么这样做，鼠标选中你要标注公差的标注，然后键盘按“ED空格”（英文输入法状态下），然后会出现一个“文字格式”窗口，我们如图示输入想要标注的上下公差数值，然后用鼠标选中上下公差数值，然后点击窗口上的“b/a”堆叠的按钮。

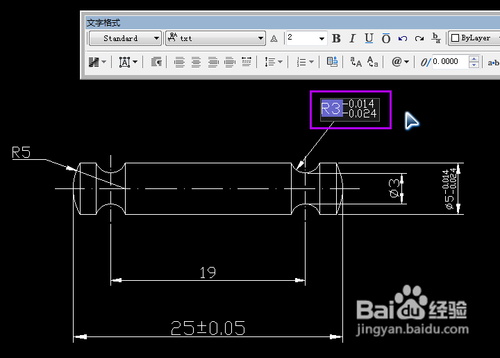

7、刚才一行输入的上下公差数值，变成了上下两行，然后点击窗口的“确定”按键，这个极限公差就算是输入完毕了。

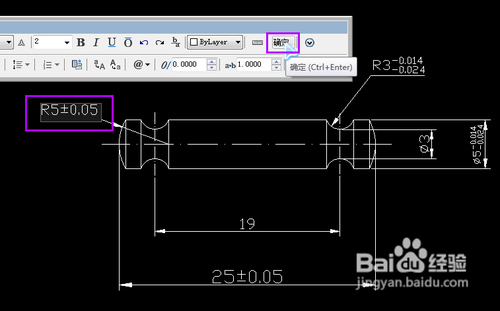

8、然后我们用类似的方法再修改一个R5那个数值，我们给他增加一个对称公差。我们先选中R5，然后键盘按“ED空格”（英文输入法状态下），弹出文字格式窗口，我们在R5后面输入“%%p0.05”，“%%p”会一下子变成“±”这样刚才输入的“0.05”就变成了我们所需要的对称公差，然后点击窗口的“确定”就OK了。

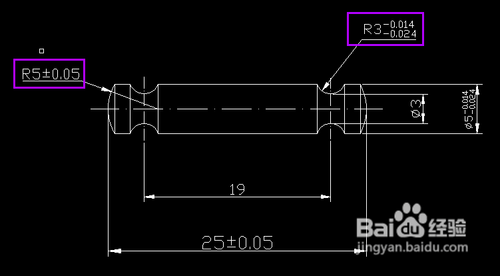

9、两种标注效果如下，都还不错~~
END
注意事项
CAD标注公差的方法我想应该还不止这些，如果哪位读者有其他的方法，可以联系我，互相交流学习一下。
CAD标注中有几个常用的特殊符号大家可以记一下。
要显示直径Ø 输入%%c
要显示正负号± 输入%%p
要显示角度° 输入%%d
以上就是CAD公差怎么标注的方法，希望对大家有所帮助！
