本教程是向大家介绍利用AutoCAD 2008绘制环形弹簧及弧线弹簧方法，教程难度不是很大，作者把绘制步骤及方法都介绍地非常详细，很适合初学CAD朋友学习，转发过来，希望对大家有所帮助！
我们来看看最终效果：见以下实例（图a、图b）。
图a 环形弹簧
图b 弧线弹簧
环形弹簧（图a）做法1

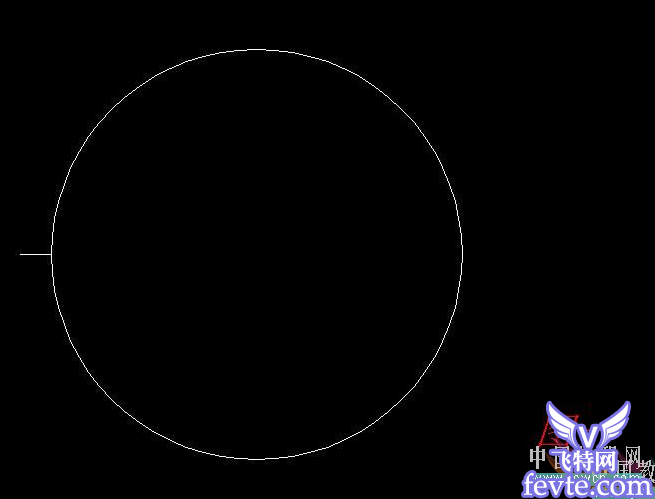

一、 在俯视图画一圆与一线段（见图一）。
图1
二、用扫掠命令，扫掠对象选短线段，再输入扭曲（t)的数值5400（5400度也就是15圈），最后扫掠路径选圆，结果见图二。
图2

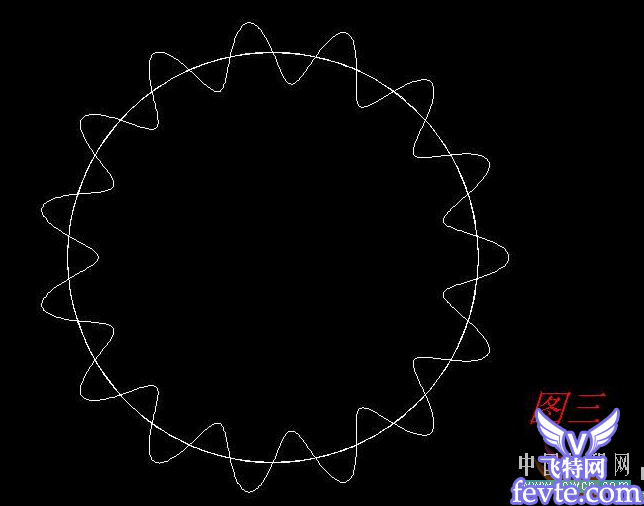

图3

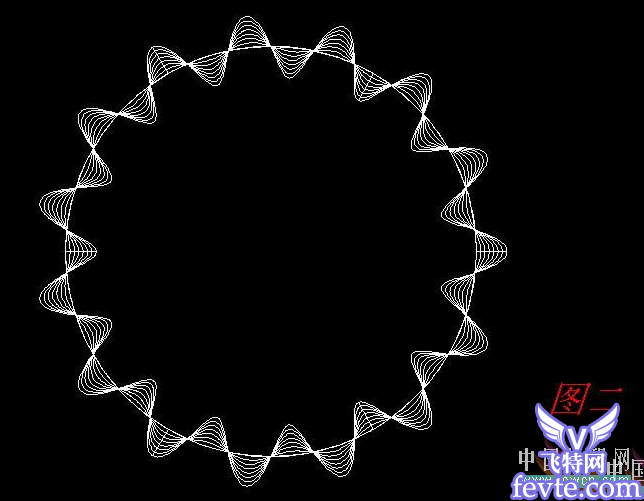

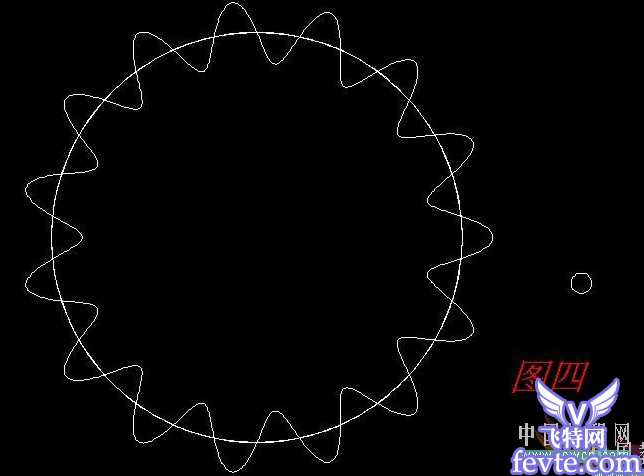

四、获得螺旋线后，再画一小圆，再次用扫掠命令，见图四。
图4

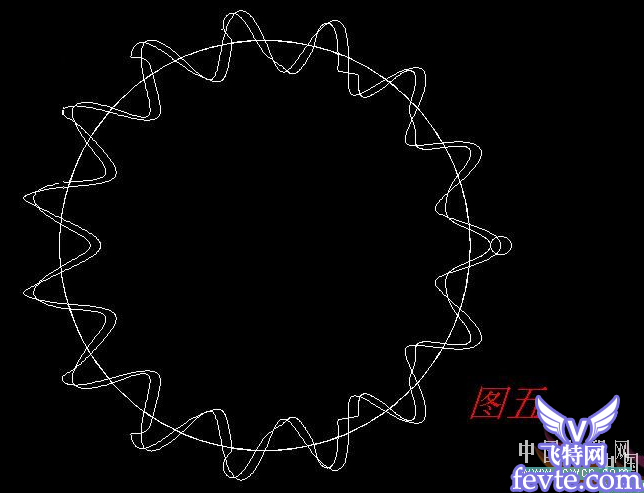

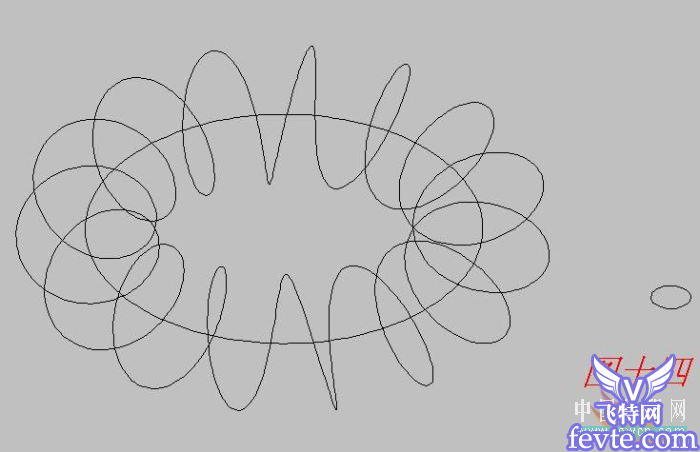

五、扫掠对象选小圆，扫掠路径选螺旋线，结果见图五。
图5

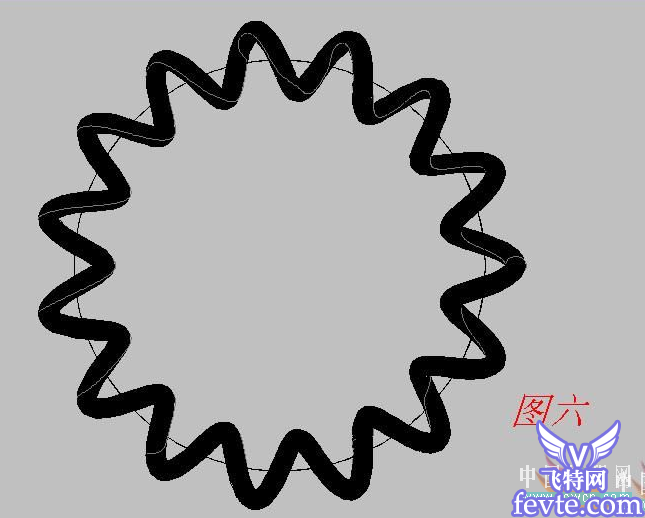

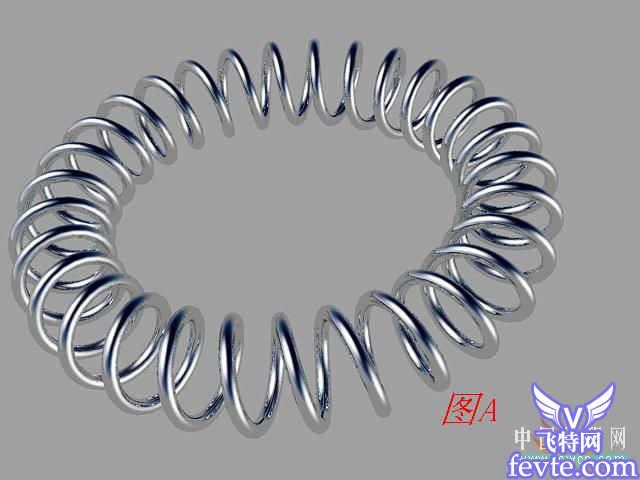

六、视觉样式选真实（见图六）。
图6

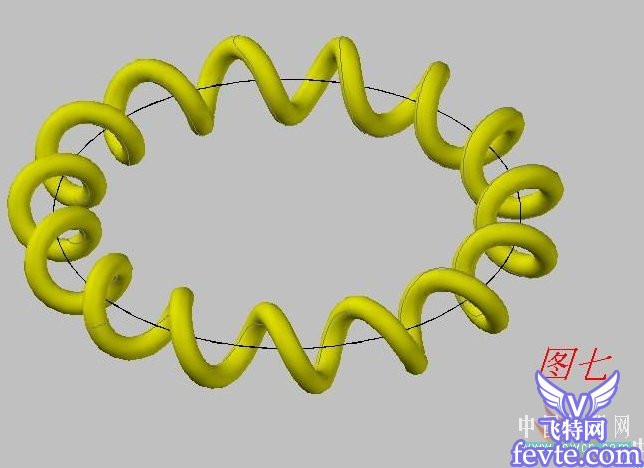

七、改变颜色，做法1完成。
图7
环形弹簧做法2

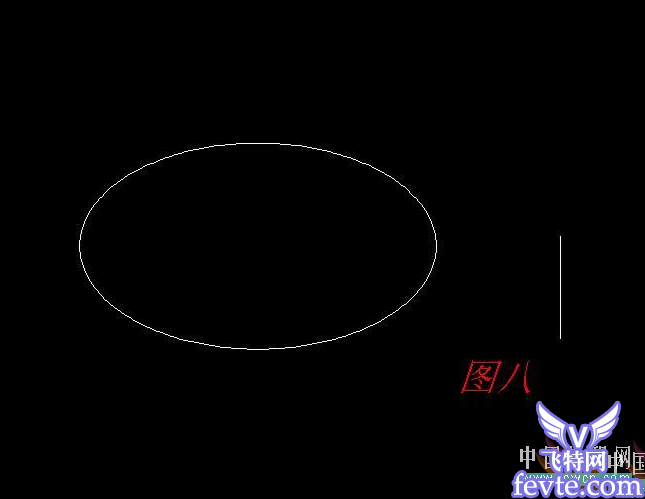

八、也画一圆与一线段，不过线段是垂直于x、y平面的（见图八）。
图8

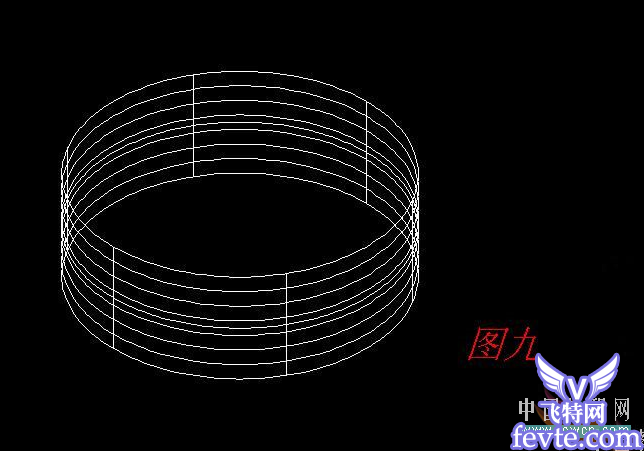

九、用扫掠命令，扫掠对象选短线段，扫掠路径选圆，结果见图九。
图9

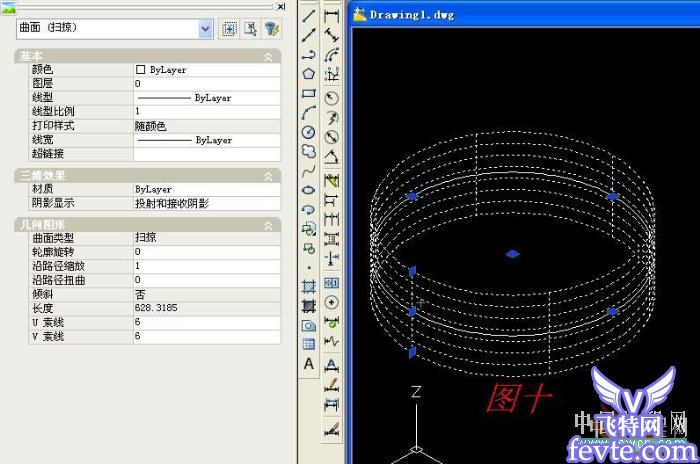

十、双击柱形曲面，弹出对象特性面板，见图十。
图10

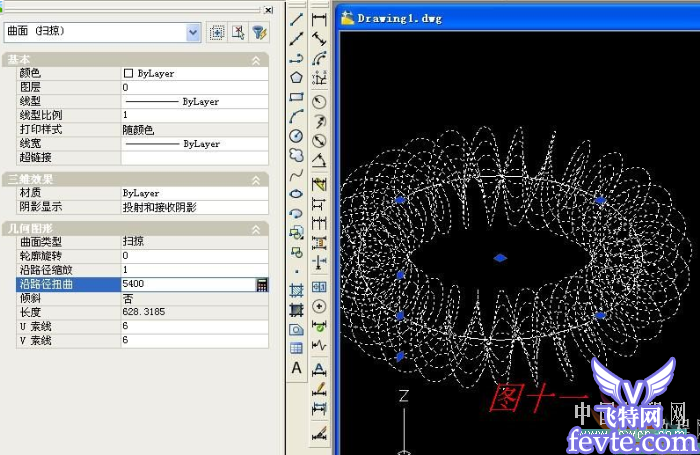

十一、在对象特性面板沿路径扭曲右边的空格中填入数值5400，生成结果见图十一。
图11

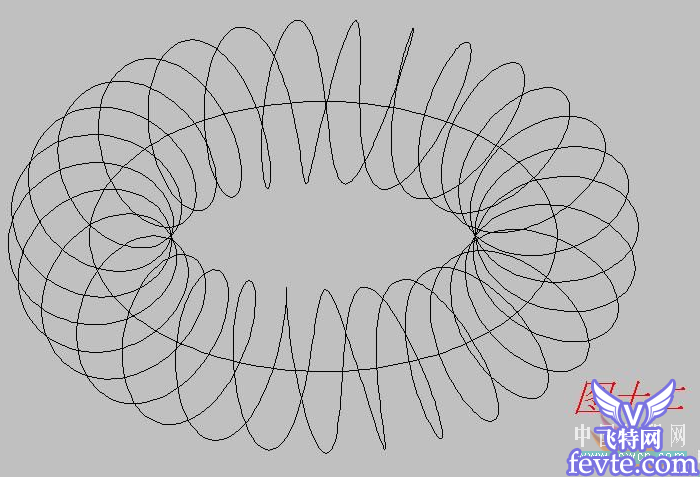

十二、用分解命令把图形分解，结果见图十二，生成两螺旋线。
图12

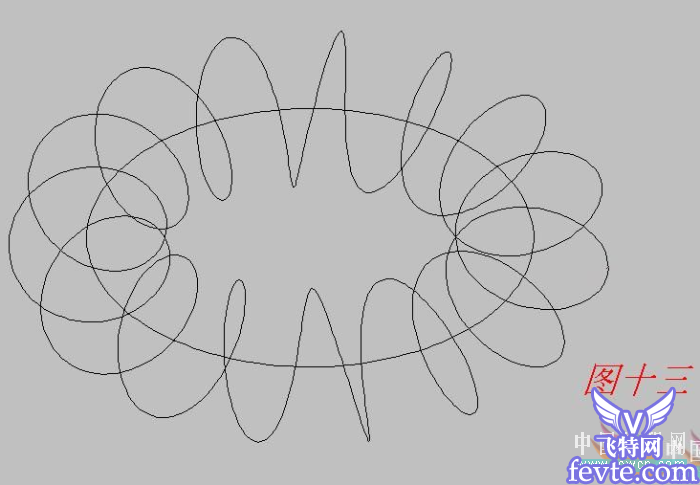

十三、删除其中一个环形螺旋线，结果见图十三。
图13
十四、画一小圆，用扫略命令，扫掠对象选小圆，扫掠路径选环形螺旋线，见图十四。
图14

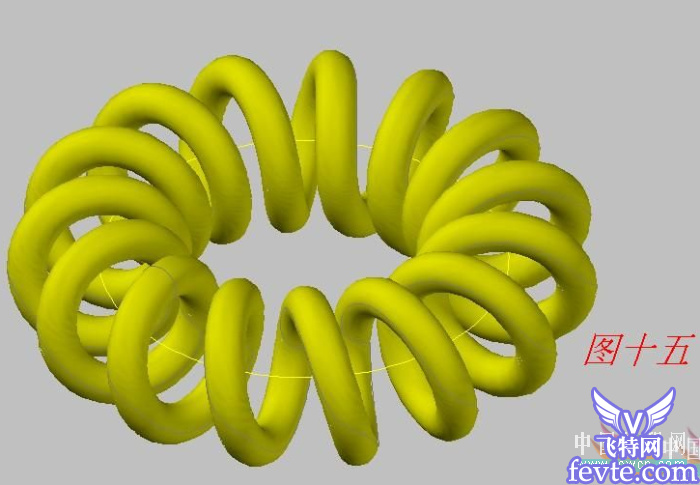

十五、改变颜色，做法2完成。
图15
弧线弹簧的做法

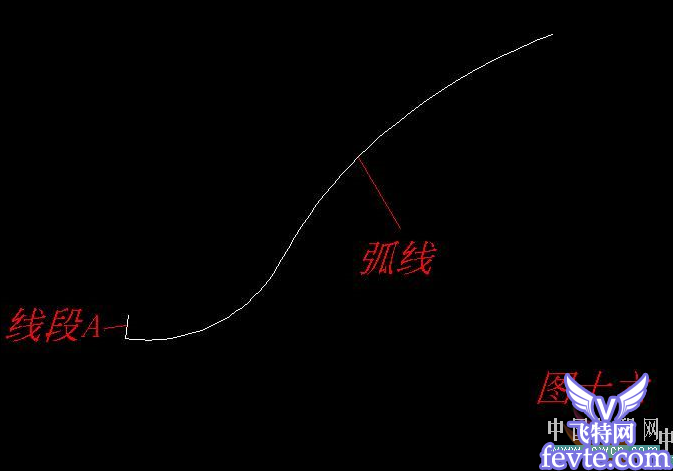

十六、画弧形与线段a，线段a的延长线经过邻近圆弧的圆心，见图十六。
图16

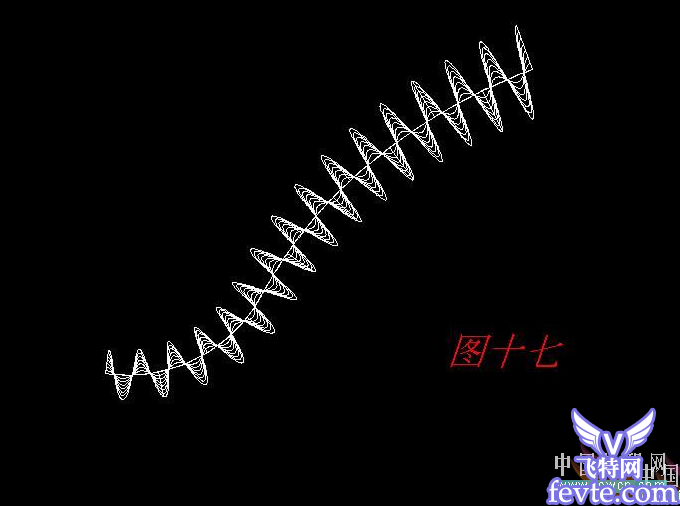

十七、用扫掠命令，扫掠对象选短线段，输入扭曲（t)的数值5400（5400度也就是15圈），再输入比例（s)的数值2，扫掠路径选弧形线，生成结果见图十七。
图17

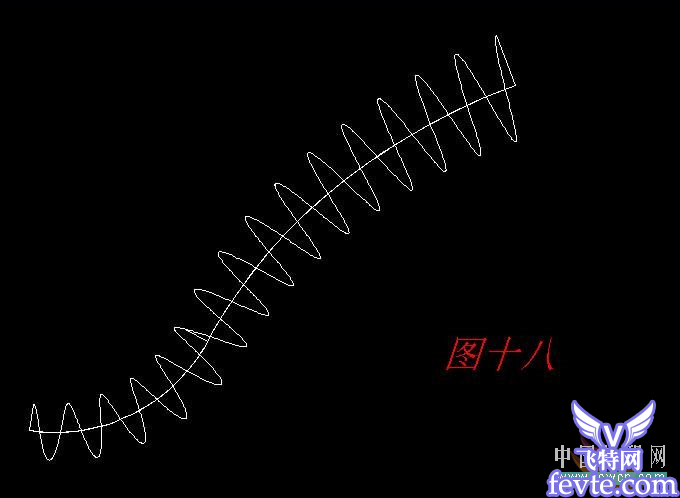

十八、多次用分解命令把图形分解，结果见图十八。
图18

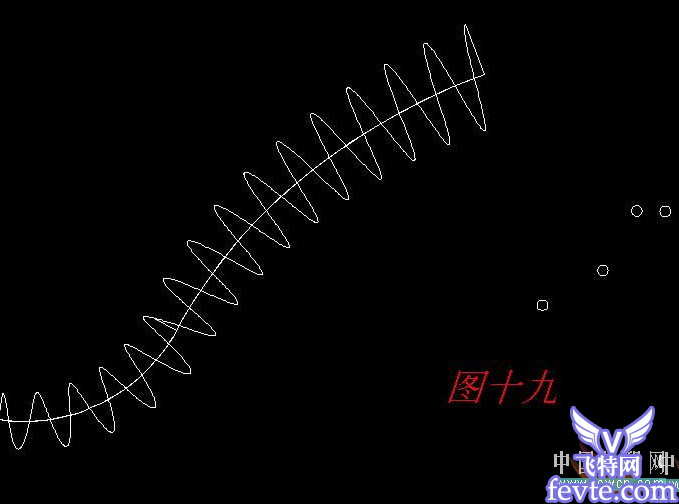

十九、在渐缩弧形螺旋线画一小圆并复制几个，见图十九。
图19

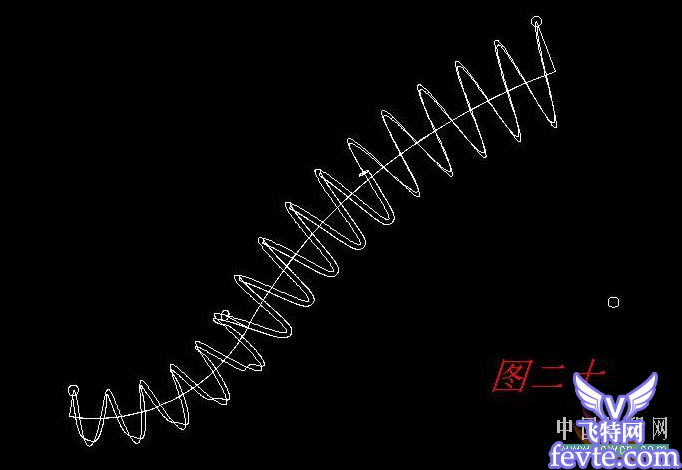

二十、用扫掠命令，结果见图二十。
图20

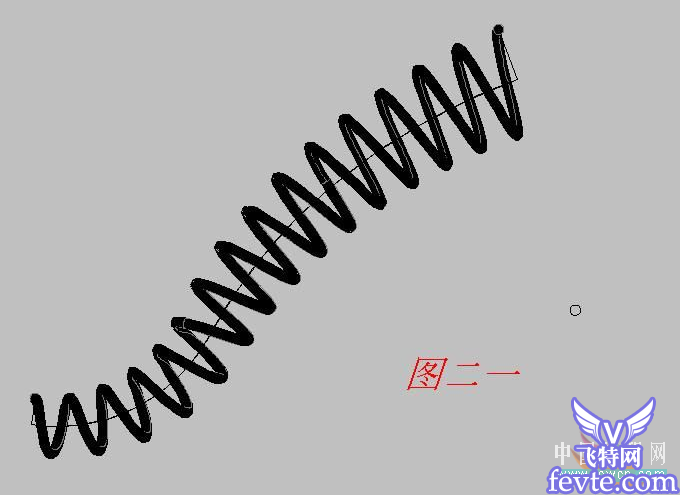

二一、视觉样式选真实（见图二一）。
图21

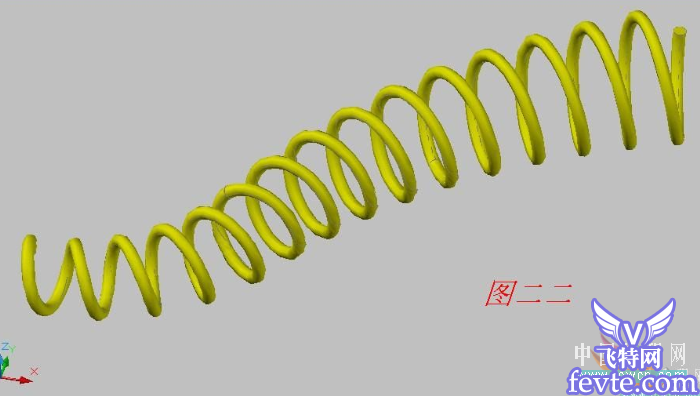

二二、改变颜色，再并集，弧线弹簧的做法完成，用环形弹簧做法2的方法也可以做本实例，有兴趣的朋友可以试做，再见。
图22
教程结束，以上就是AutoCAD 2008绘制环形弹簧及弧线弹簧几种画法，希望大家看完之后会有所帮助！谢谢大家观看本教程！
