AutoCAD教程：绘制逼真的橄榄球两种方法介绍

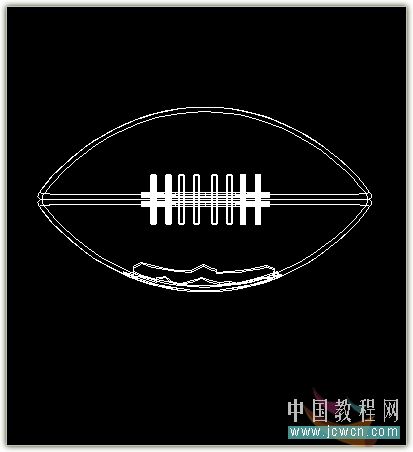

　　效果图：

　　画橄榄球有两种方法

　　第一种方法

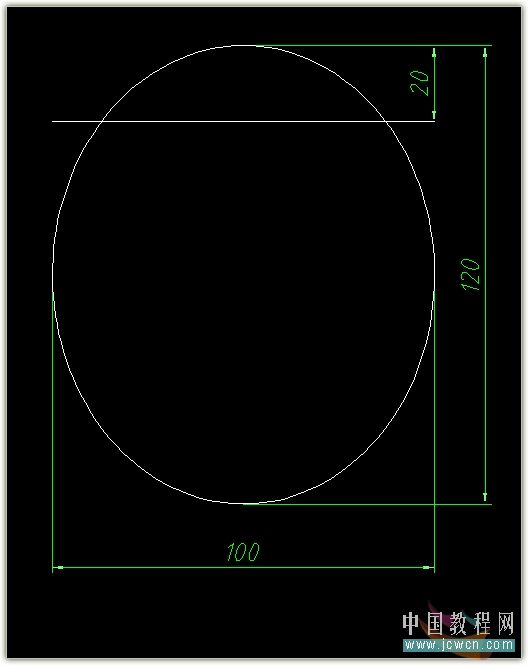

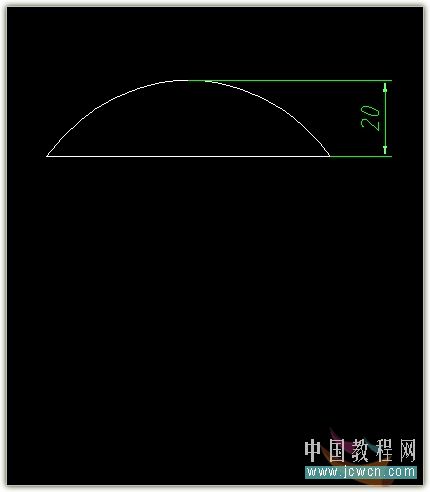

　　1、画个椭圆和一条直线

　　2、剪切——面域

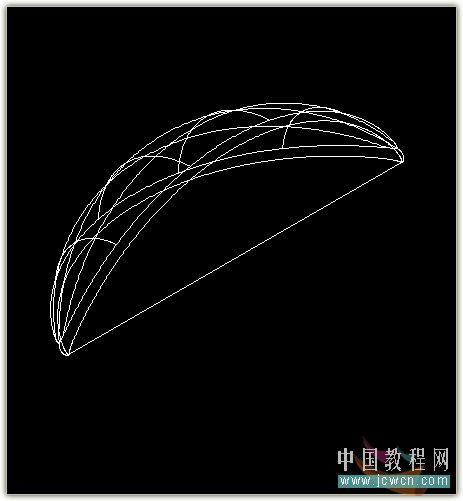

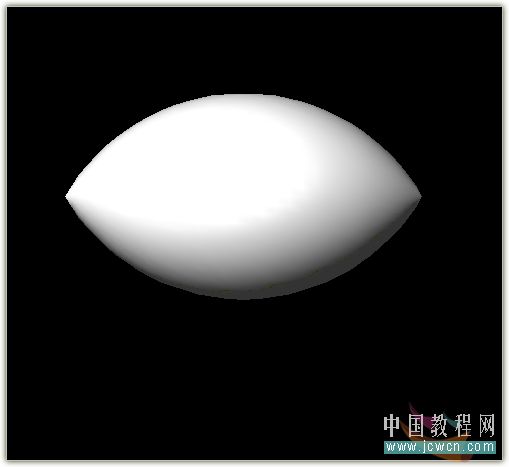

　　3、revolve旋转90°成实体

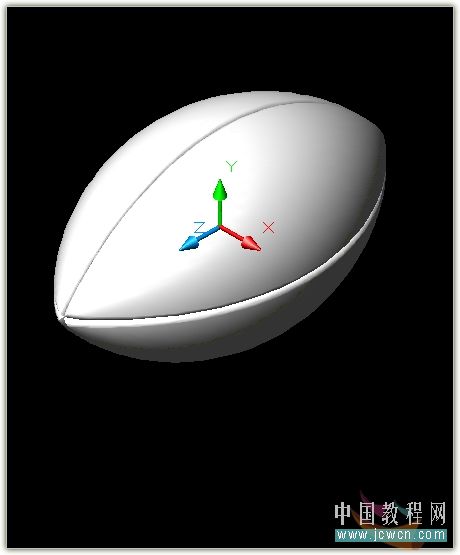

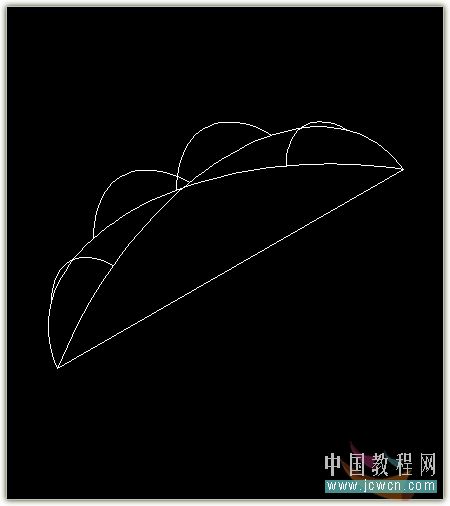

　　4、fillet圆角

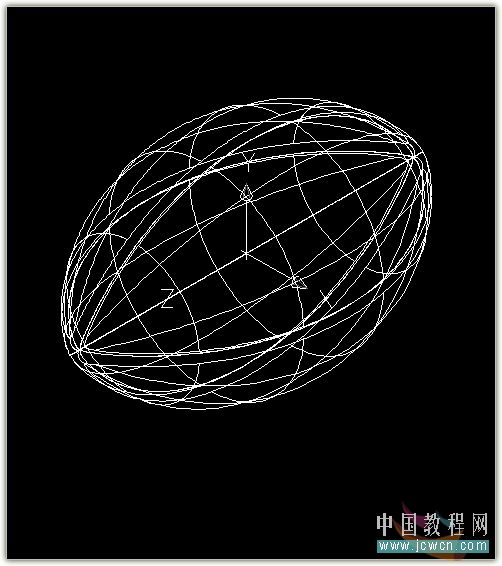

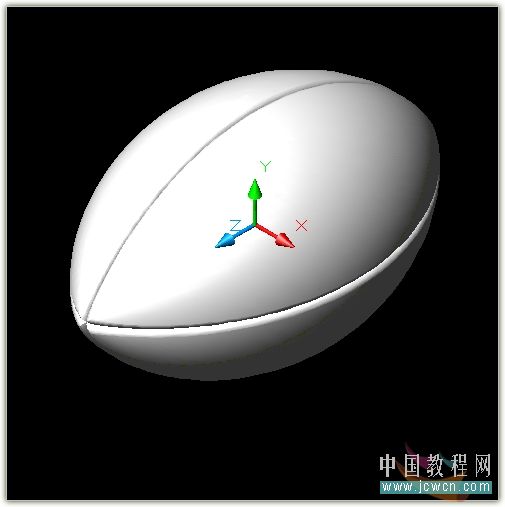

　　5、阵列（注意UCS）

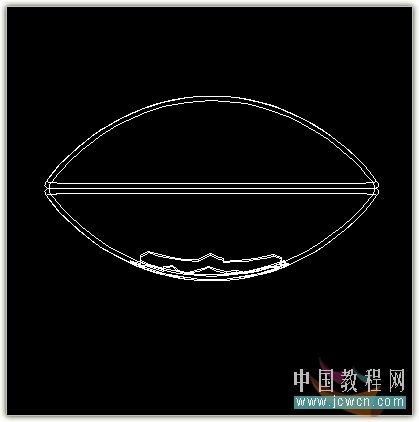

 　　第二种方法

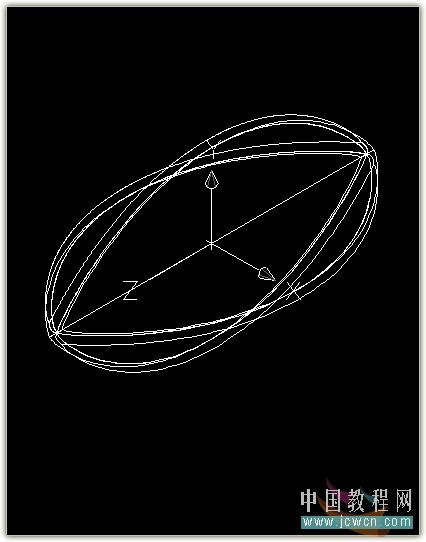

　　6、torus——指定圆环体中心 <0，0，0>：

　　指定圆环体半径或 [直径（D）]： -20

　　指定圆管半径或 [直径（D）]： 40

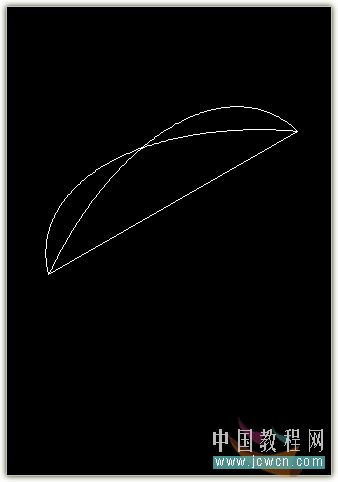

　　7、剖切剩四分之一

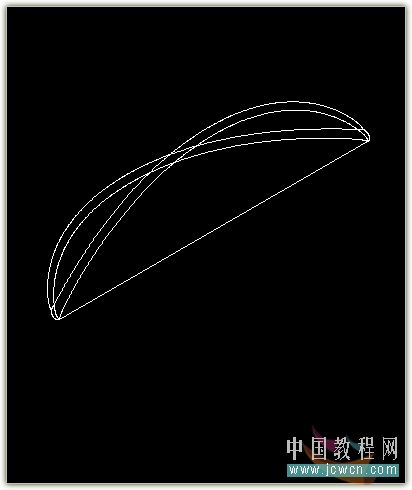

　　8、同样方法倒圆角

　　9、阵列（注意UCS）

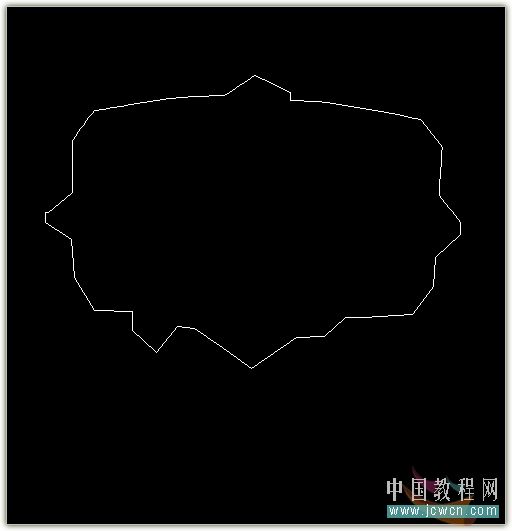

　　10、插入光栅图象用多段线把图形外形匡描下

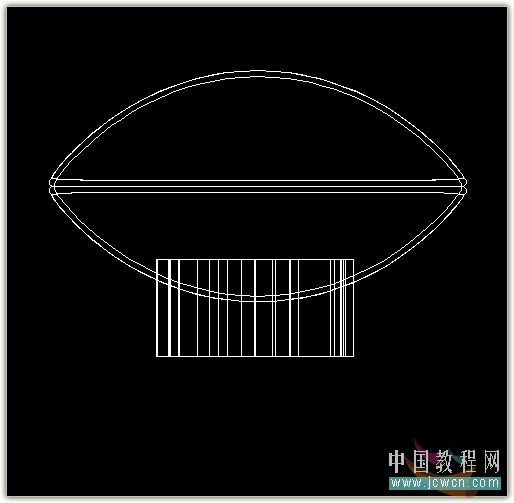

　　11、拉伸多段线成为帖商标体

　　12、原地复制一个球体被帖商标体差集

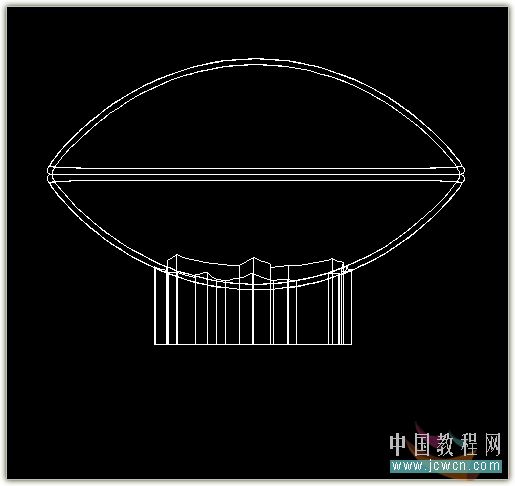

　　13、帖商标体往上移动0.5与再原地复制一个球体交集

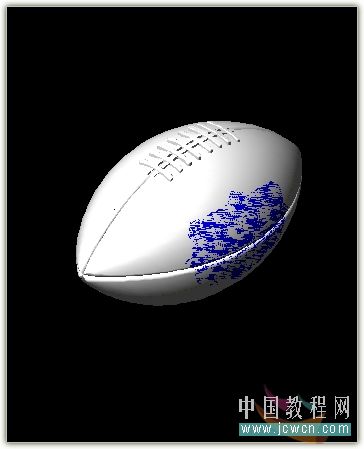

　　14、再添加些绳子就基本完成了

以上就是两种用AutoCAD绘制逼真的橄榄球方法，希望这篇教程对大家有一定的帮助！
