本例为AutoCAD 2011新功能三维建模实例教程，在教程中我们将学习运用曲面命令创建一顶帽子，主要学习CAD 2011版本新增的曲面命令中的曲面网络、曲面拉伸、曲面过渡、曲面延伸等工具的操作技巧，希望能给朋友们带来帮助！
先重现一下该贴所附帽子的效果图如下：
言归正传，现将创建盘盘帽的过程及步骤，叙述于后。

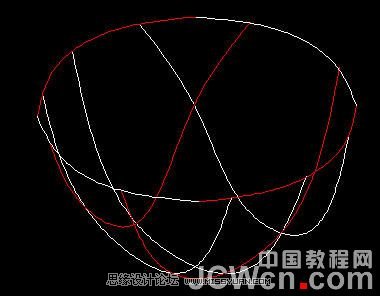

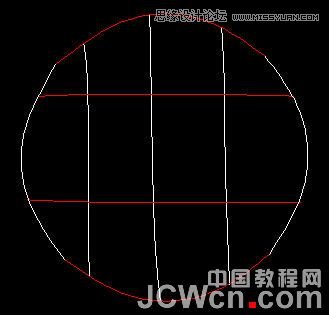

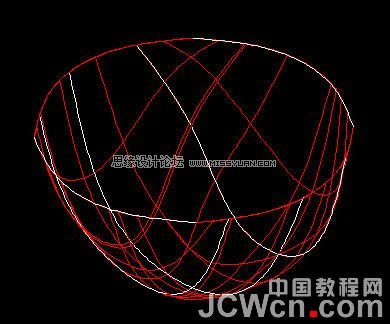

1、用样条曲线纵横布置为圆弧平面，接着升高中间线条并夹点连接相关线而形成空间曲线，如图1、2所示：

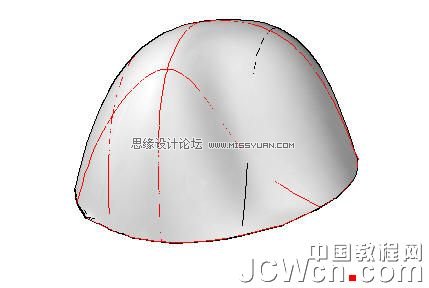

2、用【曲面网络】工具将图2生成曲面这就是帽壳了，如图3所示，将其旋转180度以灰色视图显示如图4所示。

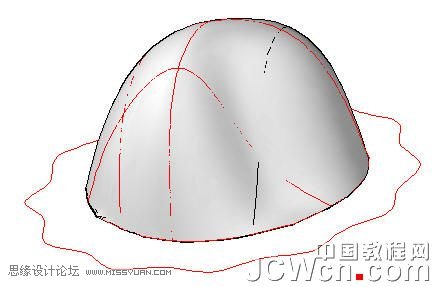

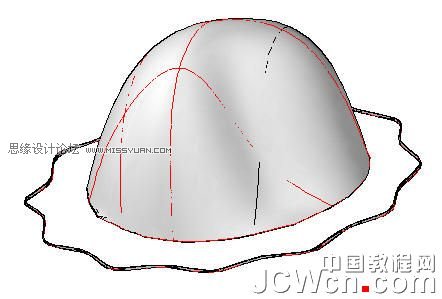

3、用多边形命令，绕帽壳外围画24边形平面，再跳跃式的夹住角的节点以收缩角顶，使之成为多角形，然后选择S参数以生成花瓣状的曲线，如图5所示。
4、用【曲面拉伸】工具将刚画的花瓣状的曲线拉伸少许高度，以辅助下步创建帽沿曲面之用(如图6所示)：

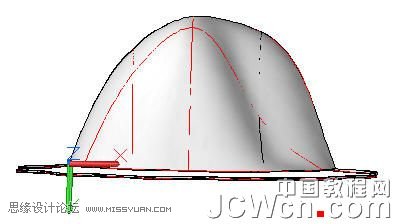

5、做好后向下移动移动距离，使其以后生成的帽沿有一定的坡度。显然拉伸的辅助图下降后，使帽壳与辅助图间存在一定的距离，如图7所示。

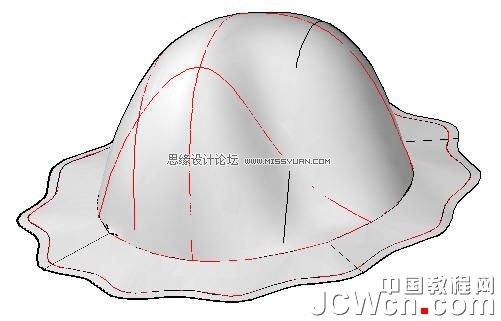

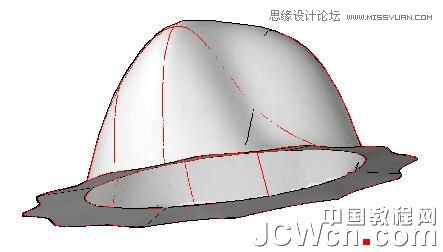

6、用【曲面过渡】工具，将帽壳底边边界线与辅助图的外边线“过渡”为新的曲面，这就是帽沿了。如图8、9所示。

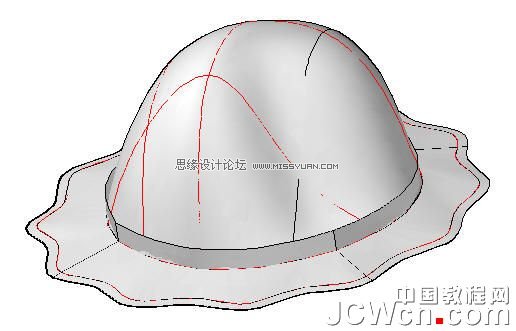

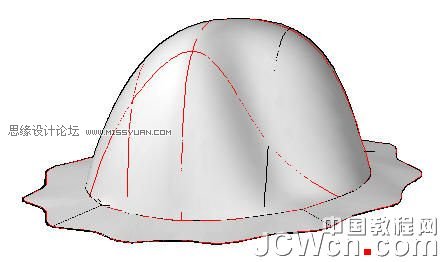

7、用【曲面延伸】工具将帽沿延伸少许宽度，作为帽沿边子带。如图10所示。再将帽壳的底边线拉伸一定高度作为帽圈带，这就不用细说了，做好的模型如图11所示。

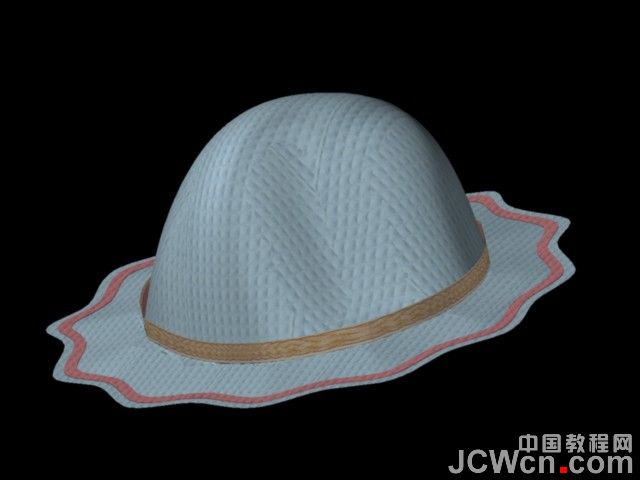

8、附上材质渲染就是一顶带花边的帽子了，如图12和图13所示。

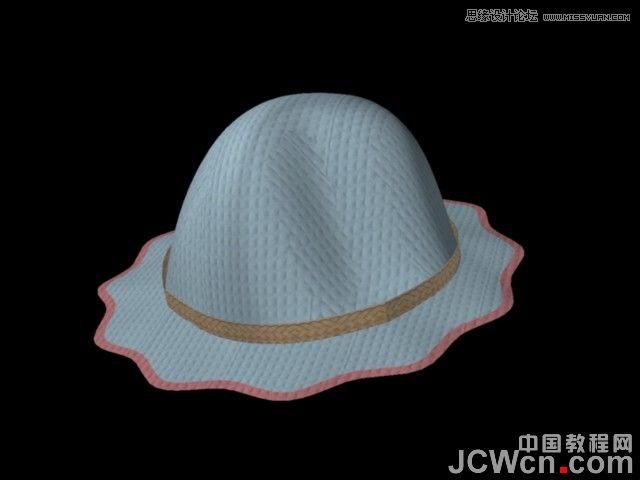

9、如果要帽子的边沿再加宽点，那就再用“曲面延伸”工具予以延伸即可，如图14所示。
以上极就是用曲面命令制作一顶三维帽子建模过程，希望大家通过这篇教程，可以熟练掌握曲面命令运用！谢谢大家观看！
