本例为AutoCAD三维建模实例教程，在本文中我们将学习如何用AutoCAD画三通管的方法，主要通过运用box、陈列、并集、圆角、抽壳等命令完成，希望能给朋友们带来帮助。

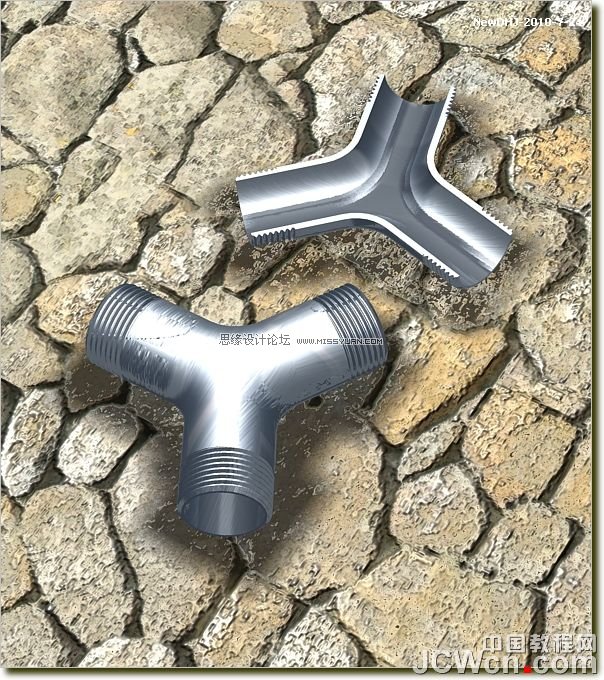

效果图：
制作过程：

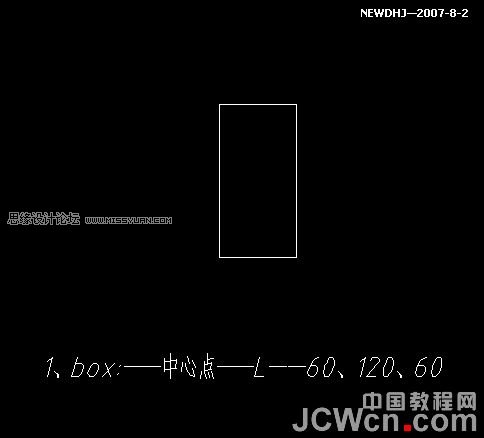

1、box:——中心点——L——60、120、60

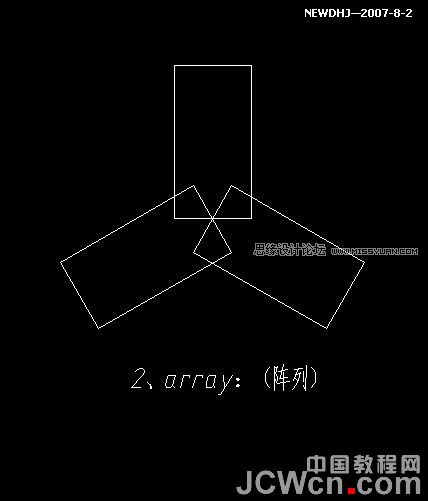

2、array：阵列

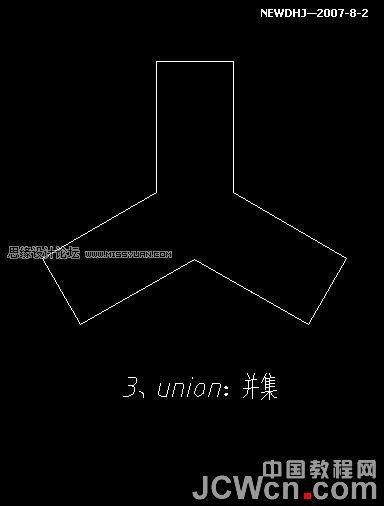

3、union：并集

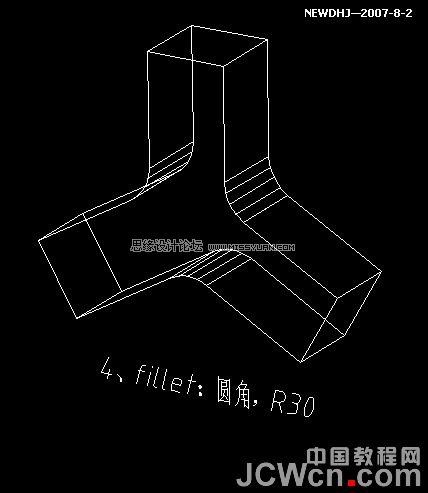

4、fillet：圆角，R30

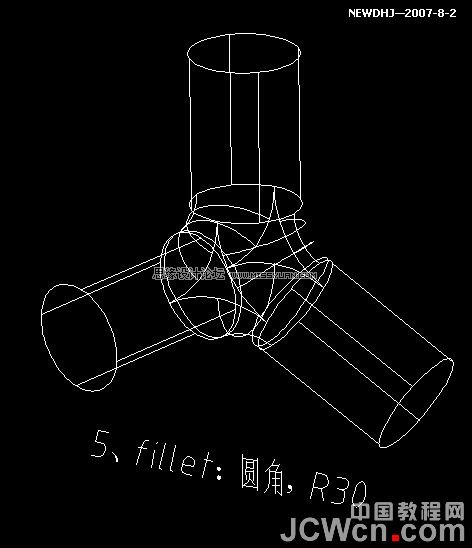

5、fillet：圆角，R30

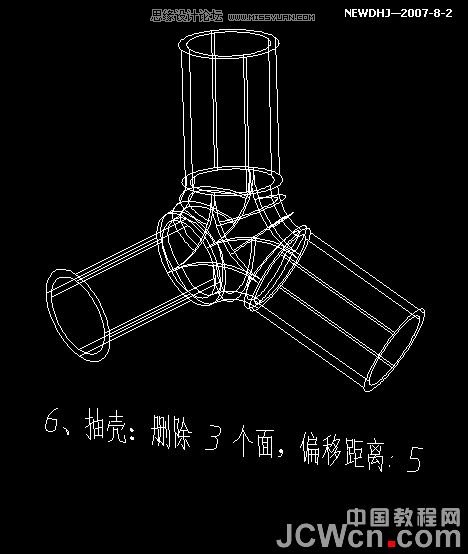

6、抽壳：用点击“自由动态观察”转动，删除 3 个面，偏移距离: 5

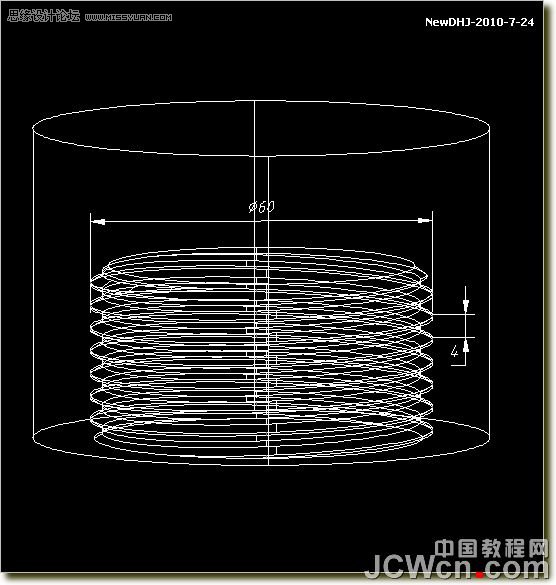

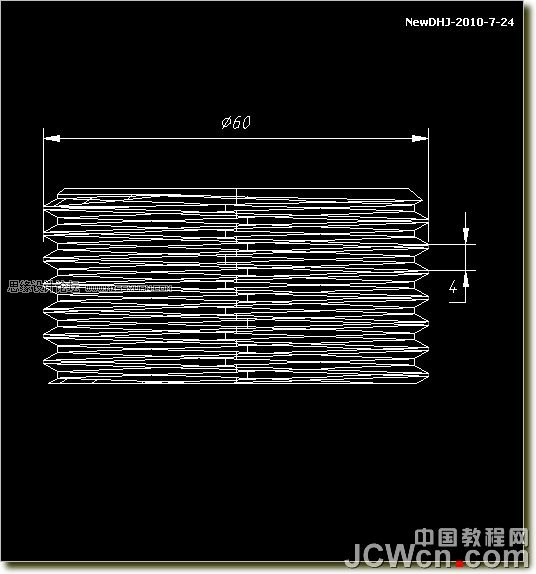

10、用程序画一个实体螺纹
11、实体螺纹外做一圆柱体，然后差集。成内螺纹

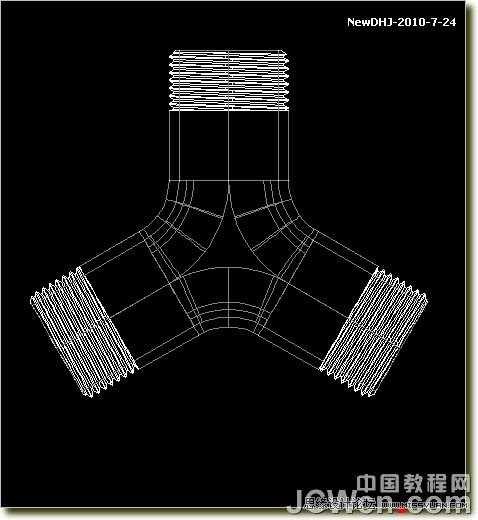

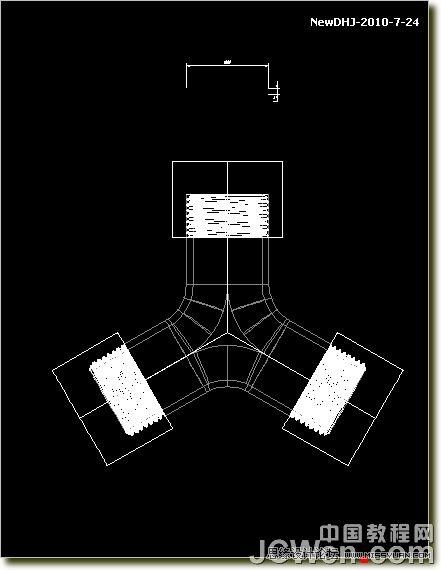

12、移到位，阵列三个
13、差集

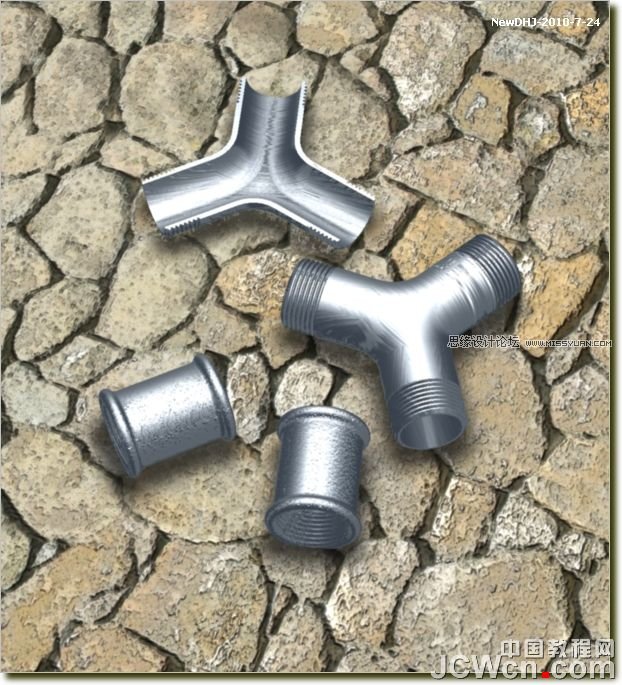

再来看看效果：
以上就是用AutoCAD画三通管的方法，希望大家通过这篇教程，对AutoCAD的一些工具使用能熟练掌握！谢谢大家观看！
