这篇AutoCAD抽壳、追踪定位、UCS运用教程我们将学习在实体上做通底抽壳，追踪定位角点续画长方体，利用UCS原点定位角点画长方体，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助。
本题主要是介绍：
1、在实体上做通底抽壳。
2、追踪定位角点续画长方体。
3、利用UCS原点定位角点画长方体。
下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示：

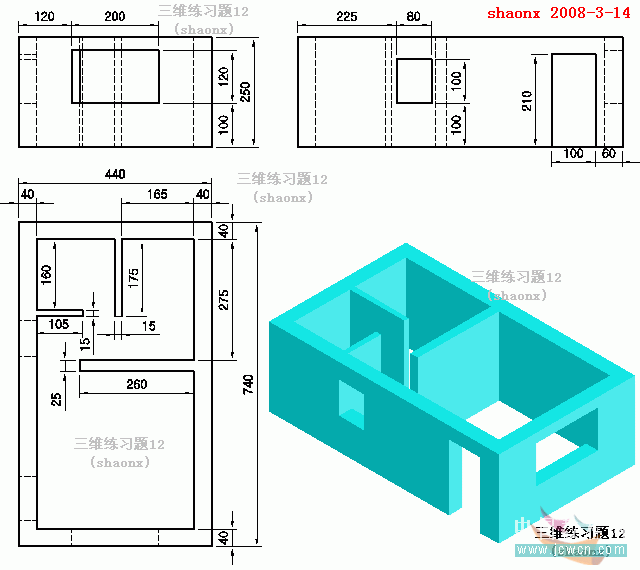

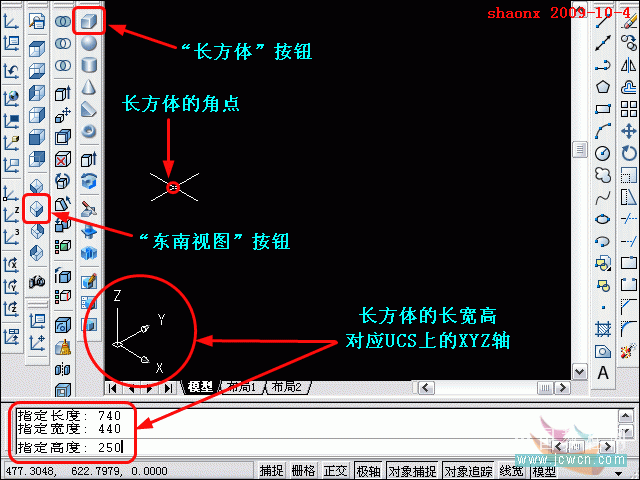

1、打开CAD，点击“东南视图”按钮。进入到东南视图界面。
选择点击“长方体”按钮，画一长方体，在界面里指定长方体的角点，根据UCS坐标中XYZ轴的方向，依次输入要画的
长方体的长宽高，如下图。

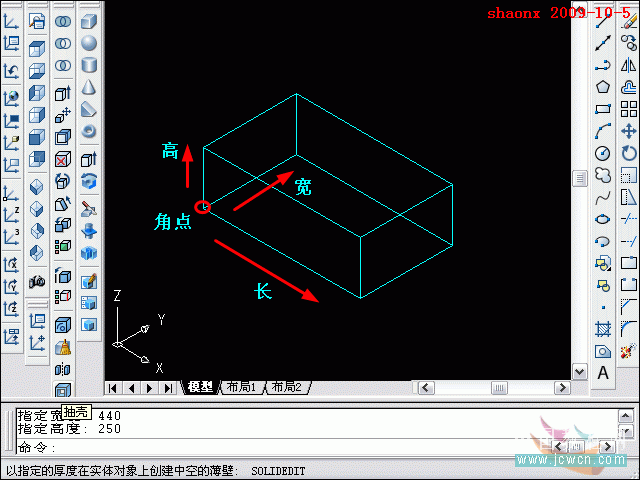

2、画好的长方体如下图，注意长方体角点与长宽高的位置。
3、接下来，对三维实体做抽壳操作。
点击“抽壳”按钮，选择三维实体。
4、本教程是第一次讲解“抽壳”命令，因此，介绍的稍微详细点。
执行抽壳命令，选择实体后，接下来的操作，就是要选择从那个面抽壳，本题是练习上下两个面抽壳，所以，稍微有点难度。
先点击上面这个面，此面在可视范围，容易操作，只要在上面这个面的范围内任点击一下即可(不要点到其他线条)。
5、下面这几步是本题的关键，也是难点，大家要仔细操作。
由于下面这个面在不可视范围，因此，我们先点击选择相关的两条边，如下图。
6、点击两条边后，选中了下面的面，但同时，也选中了两个侧面的面。

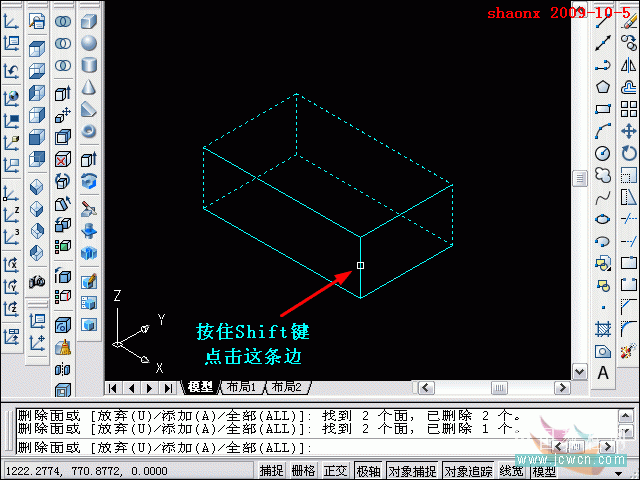

要去除误选的两个侧面，只需按住Shift键，点击一下两侧面的中间线段即可。

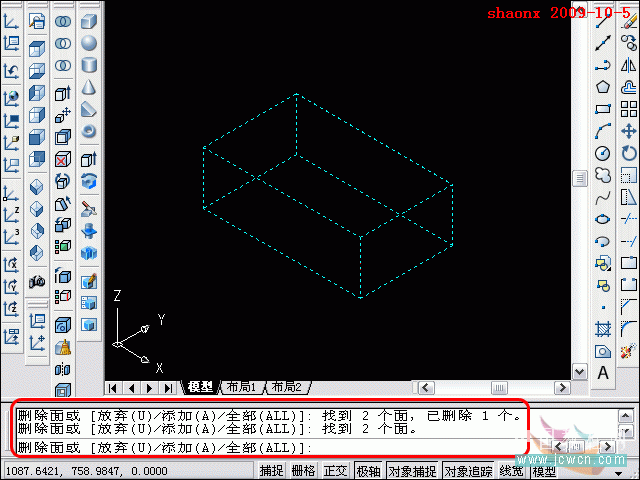

7、通过以上的操作，就顺利地选择了上下两个面。

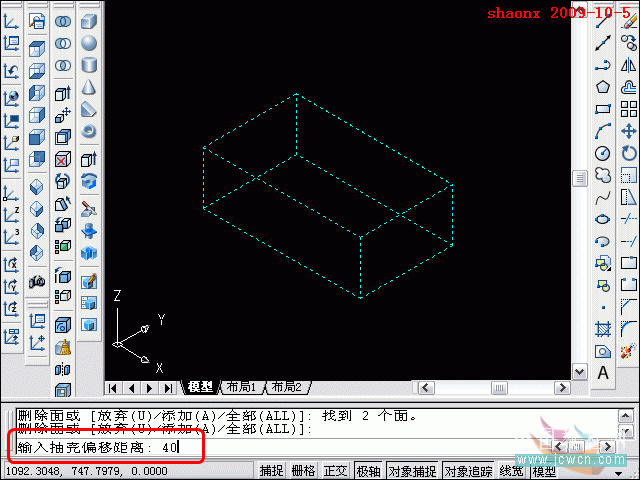

8、抽壳的删除面选择好以后，就输入要抽壳的距离，并回车确认。

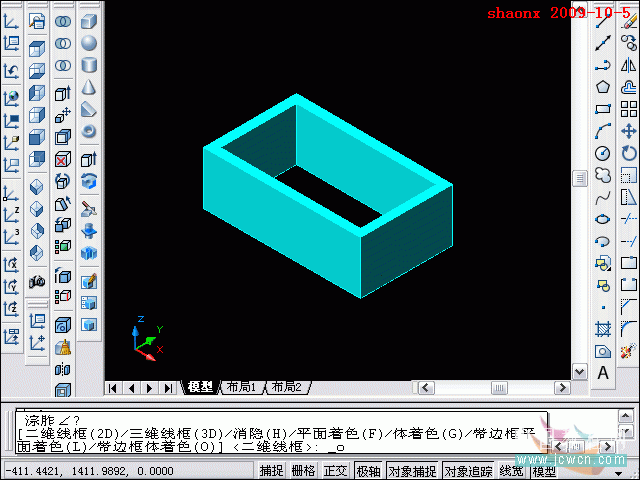

9、下图为完成抽壳的着色图形。
10、下面要画里面的三堵墙(三个长方体)。
我们用“追踪点”的方法，来确定画长方体时的角点(也就是画长方体时的起点位置)，方法如下：

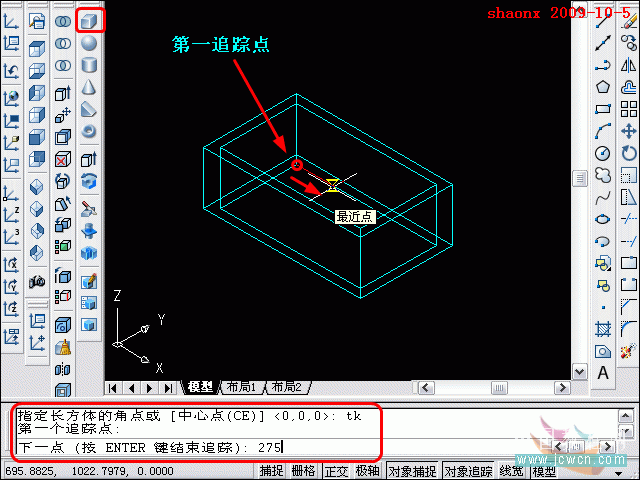

点击“长方体”按钮后，要求指定长方体的角点时，输入“tk”，回车后，点击如下图中的第一追踪点，打开“捕
捉”与“正交”，鼠标往X轴方向(见下图)移动，注意，不要点击。输入距离275后，回车。
11、长方体的角点确定后，选择画长方体，输入“L”，对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
12、第一堵墙画好了，见下图。
接着画第二堵墙，确定长方体的角点的方法和刚才的一样，只是这次是沿着Y轴方向，距离为165。

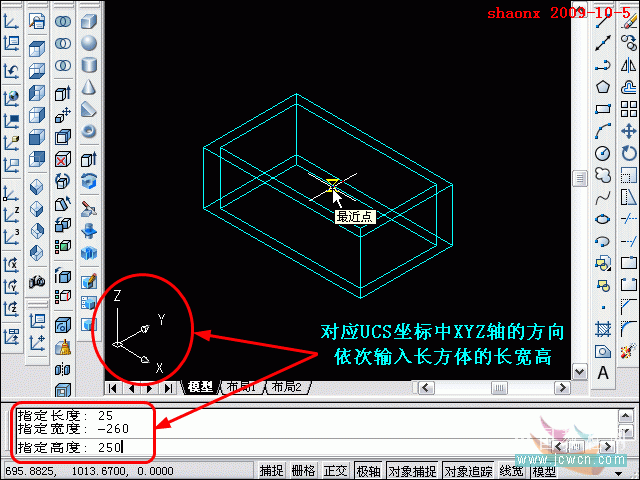

13、长方体的角点确定后，选择画长方体，输入“L”，再对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
14、第二堵墙也画好了，见下图。

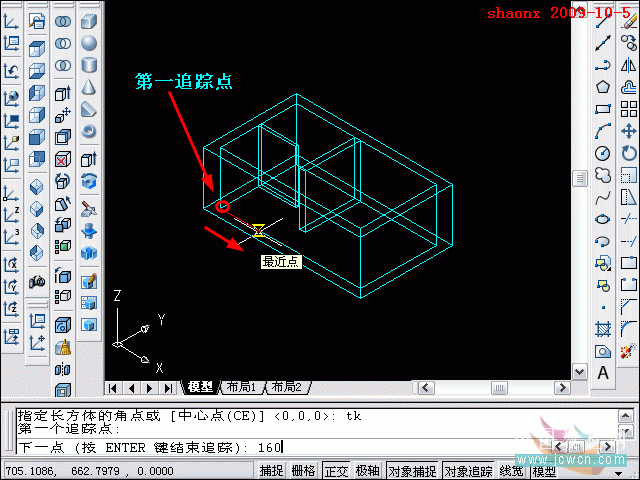

接着画第三堵墙，确定长方体的角点的方法和刚才的一样，只是这次还是沿着X轴方向，距离为160。

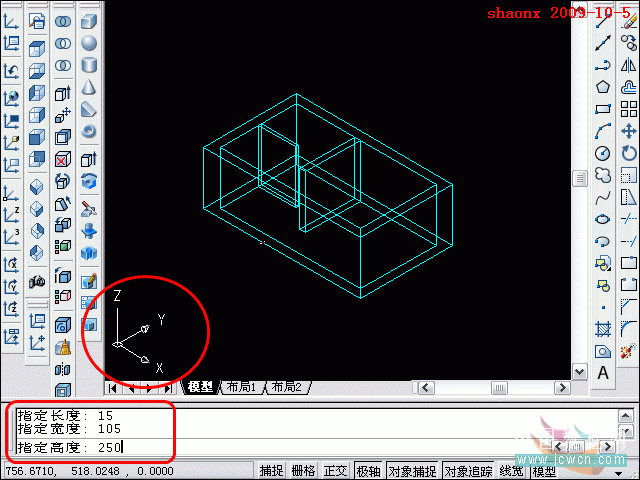

15、长方体的角点确定后，选择画长方体，输入“L”，还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

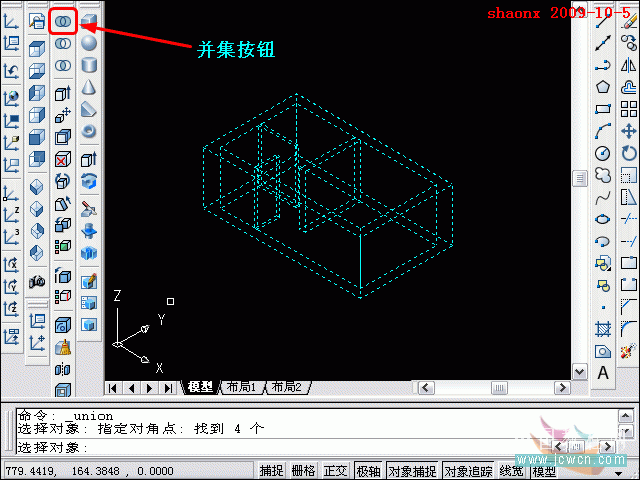

16、三堵内墙都画好以后，用“并集”命令，选择整个图形，回车后，整个图形就成为一个整体。
17、输入“hi”，图形转到消隐样式。

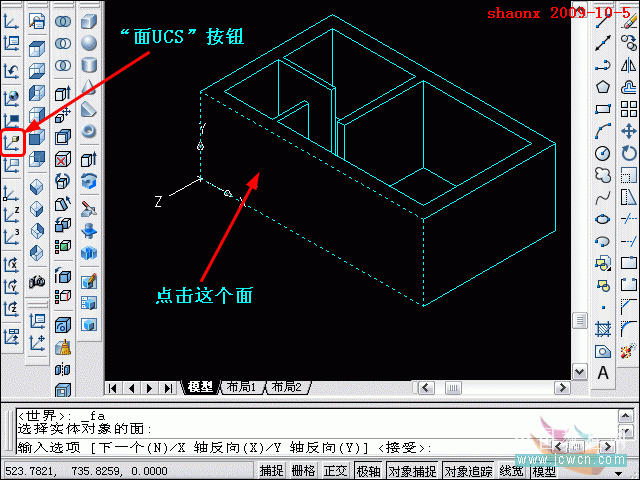

点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。
18、点击“长方体”按钮，继续画长方体。

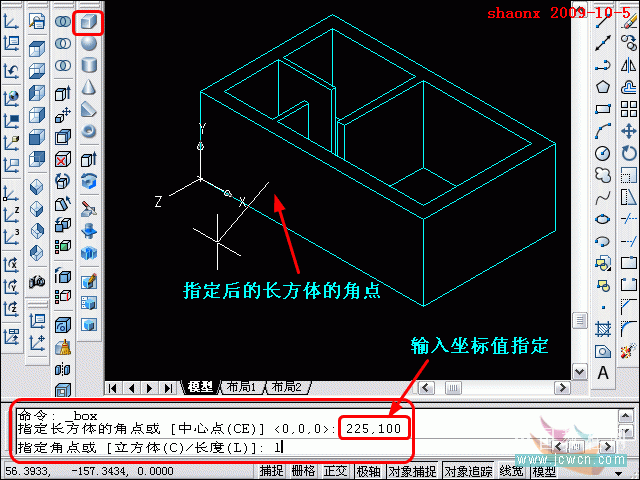

如下图，以输入坐标值的方法，来确定长方体的角点。
再选择画长方体，输入“L”。
19、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。注意，由于转过ucs坐标，现在的UCS坐标的方向与刚才有所不一样。

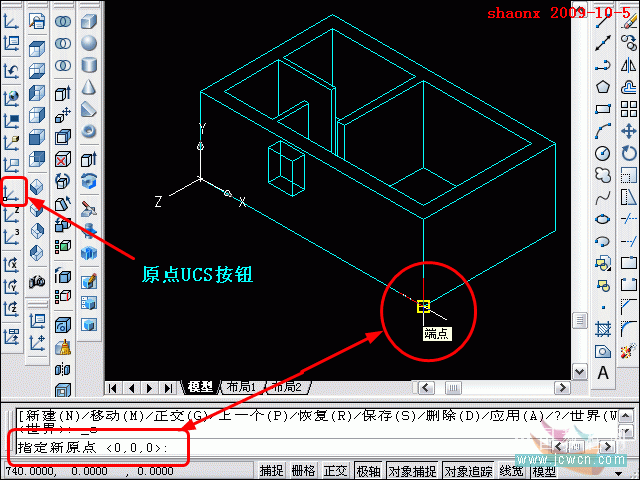

20、第一个长方体画好后，再转一下UCS，点击“原点UCS” ，转到一个新的UCS原点，如下图所示。
21、点击“长方体”按钮，继续画长方体。

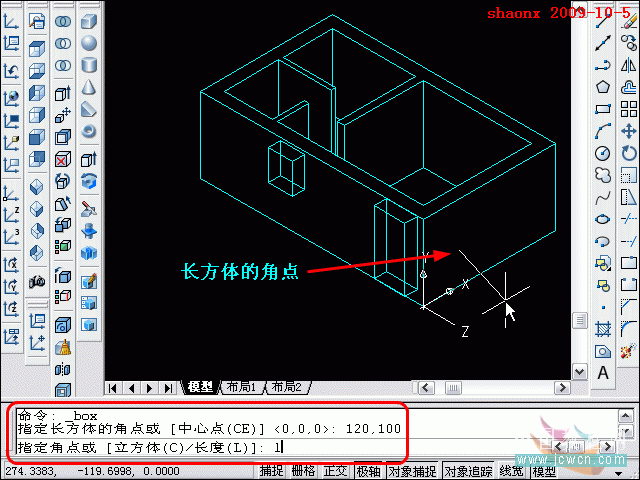

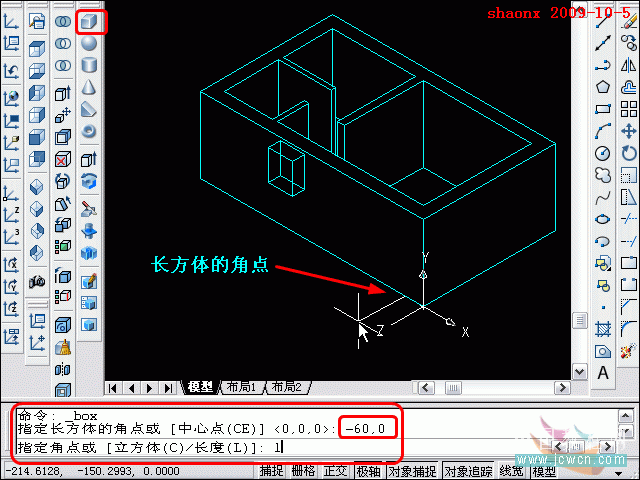

如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。

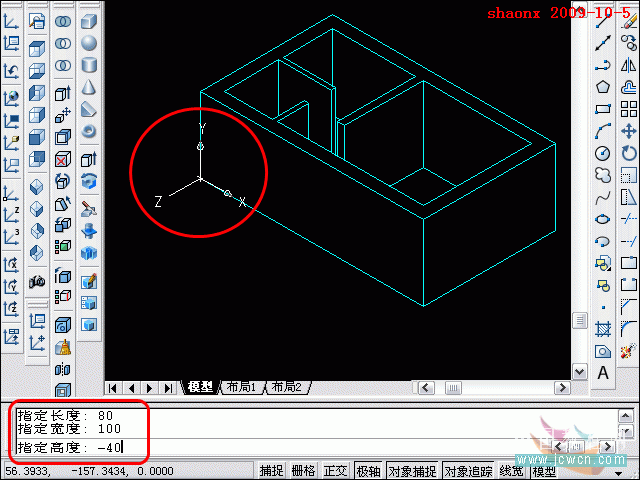

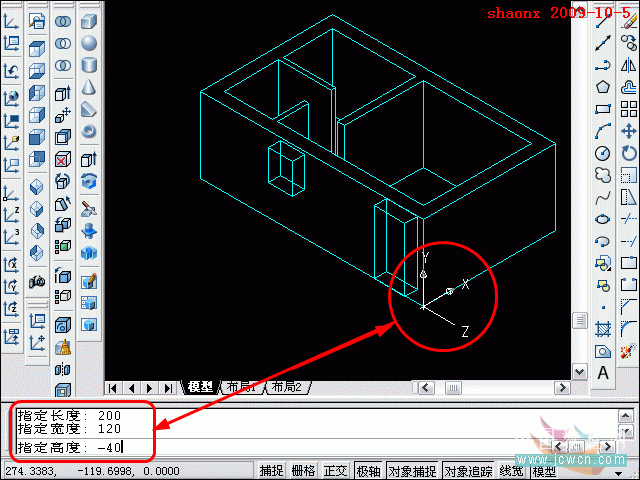

22、对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。

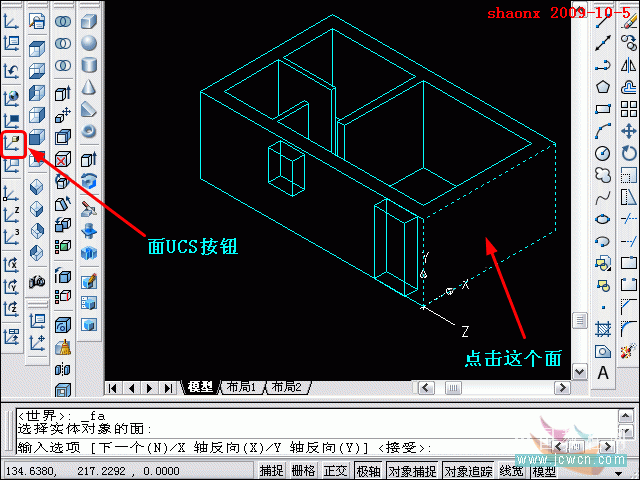

23、第二个长方体画好后，再转一下UCS，点击“面UCS”按钮，再点击实体的一个面，UCS就转到实体的一个面上了，出现如下图的情况，再回车确认。
24、点击“长方体”按钮，继续画长方体。
如下图，还是以输入坐标值的方法，来确定长方体的角点。再选择画长方体，输入“L”。
25、还是对应UCS坐标中XYZ轴的方向，依次输入要画的长方体的长宽高。
26、代表门、窗的三个长方体画好后，接着，做差集。

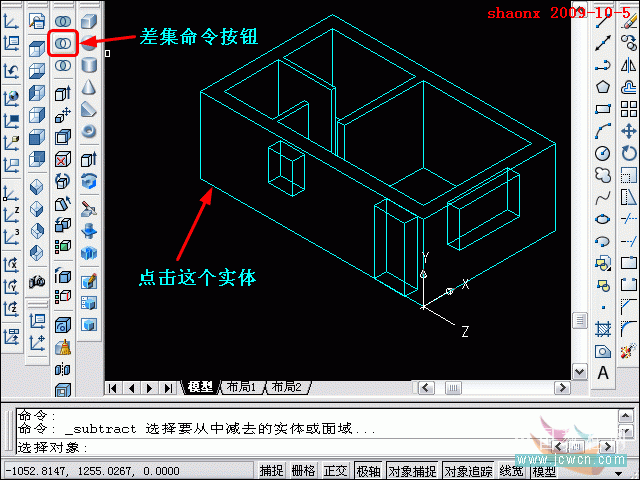

点击“差集”按钮，要从中减去的实体选择墙体。

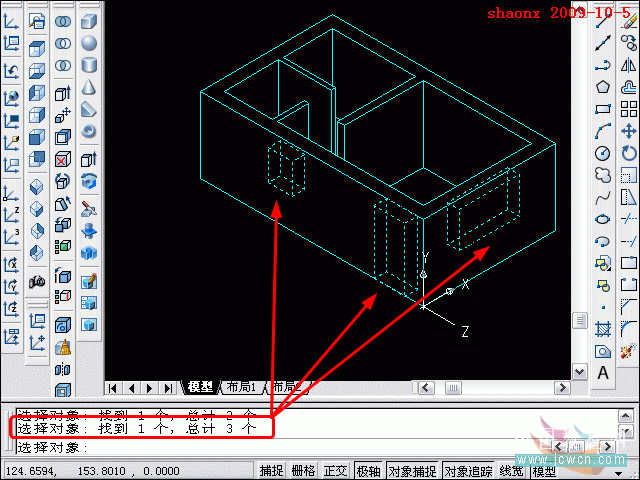

27、再选择需要减去的三个实体，见下图。

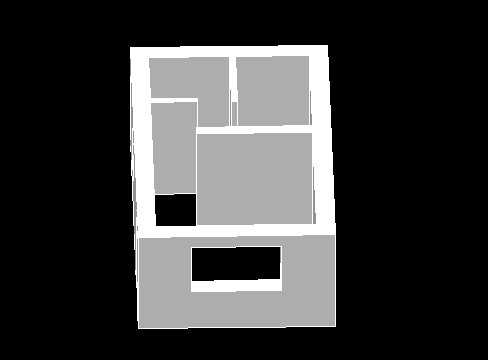

28、完成后，输入“hi”，看一下如下的消隐图。

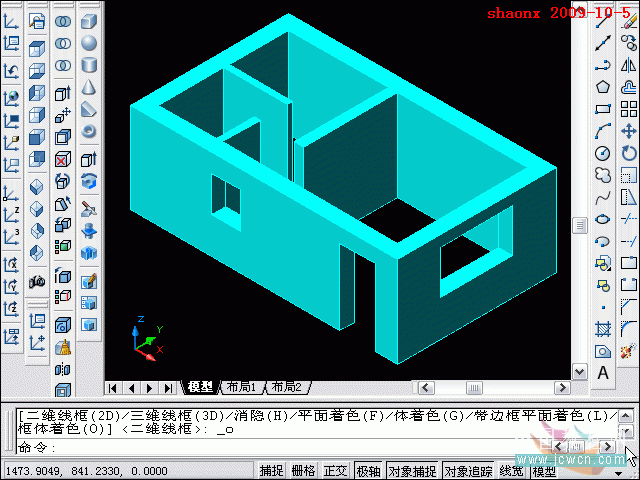

29、最后，用“着色”命令，使整个实体为着色体。
教程结束，希望大家通过这篇教程，能熟练运用AutoCAD抽壳、追踪定位、UCS，谢谢大家观看！
