本例为AutoCAD三维建模系列教程，在本CAD三维建模教程中我们将学习在实体的面上作圆并拉升，旋转建实体的运用，二维命令“复制”、“镜像”的运用，希望能给对AutoCAD三维制作感兴趣的朋友带来帮助~~
【AutoCAD三维建模 09】—面上作圆、旋转建实体、镜像

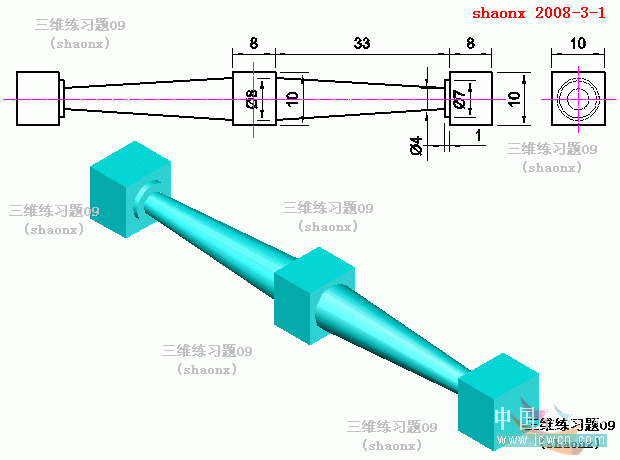

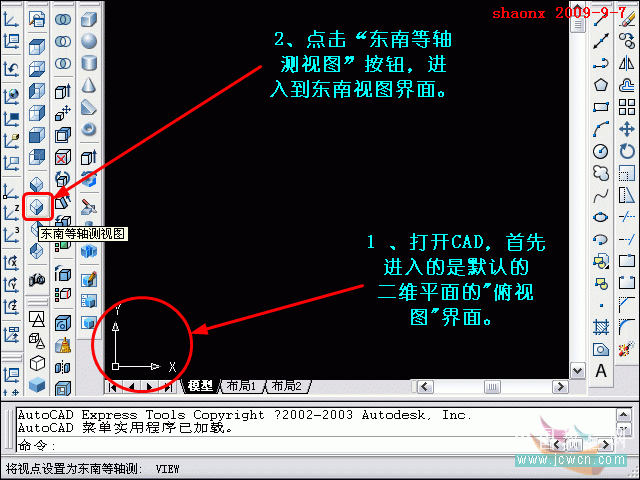

本题主要是介绍： 1、在实体的面上作圆并拉升。 2、旋转建实体的运用。 3、二维命令“复制”、“镜像”的运用。 下面，是本习题的详细绘图步骤讲解，最后面是绘图步骤讲解的Flash动画演示： 1、打开CAD，点击“东南等轴测视图”按钮，进入到东南视图界面。

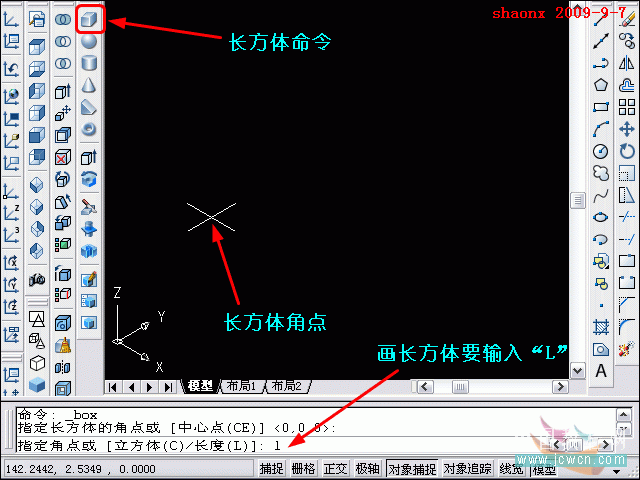

2、在东南视图的界面里，点击“长方体”命令，指定长方体的角点，并输入“L”，画长方体。

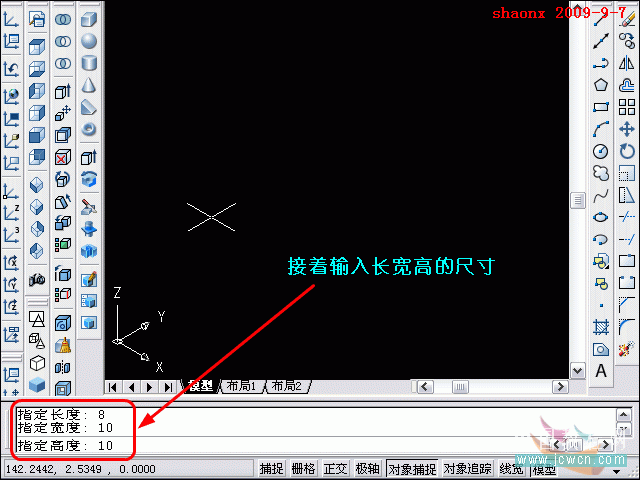

3、接着，输入“长宽高”的尺寸，前面的教程已讲过，“ 长宽高”对应UCS的坐标为XYZ。

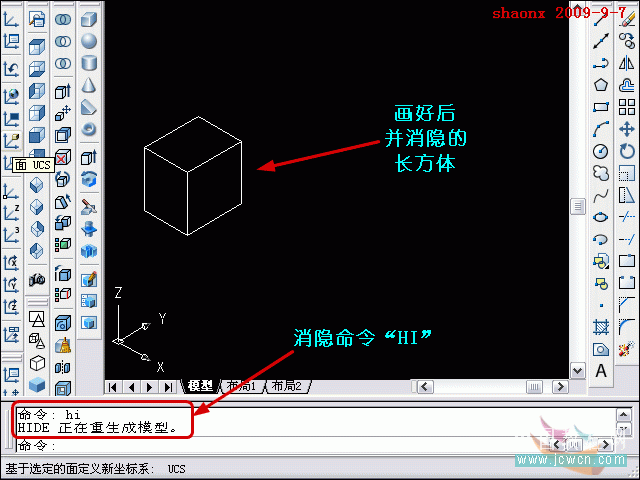

4、长方体画好后，输入消隐命令：“hide”，快捷命令为“hi”。这个命令以后经常要用的，大家一定要熟记。

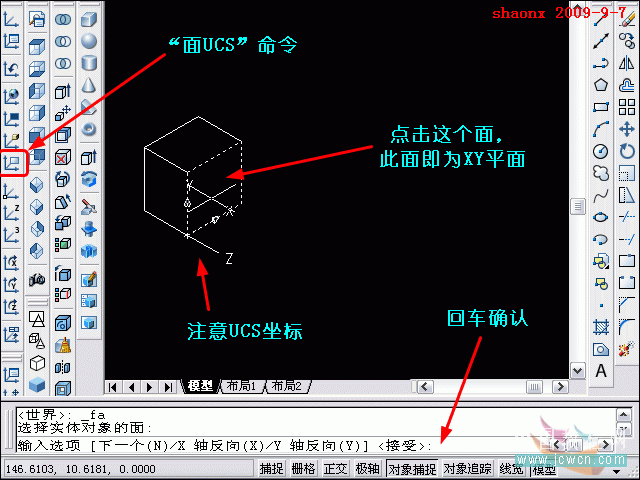

5、点击“面UCS”按钮，启动“面UCS”命令后，点击长方体上一个面，UCS坐标就移动倒这个面上，而且这个面，成为XY平面。操作正确后，回车确认。

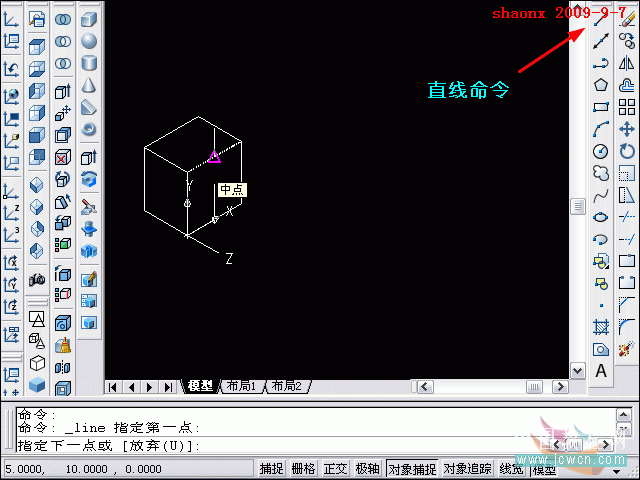

6、用直线命令，画一辅助线段，此线段在平面的中间，方向垂直。如下图。

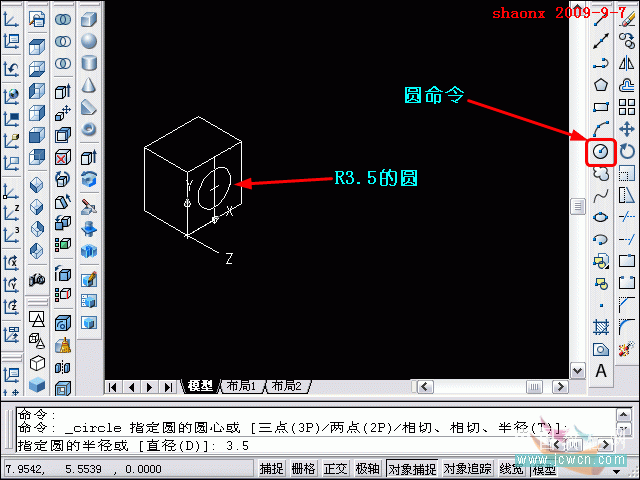

7、选择“圆”命令，以辅助线段的中点为圆心，在这个平面上画一R3.5的圆，如下图。

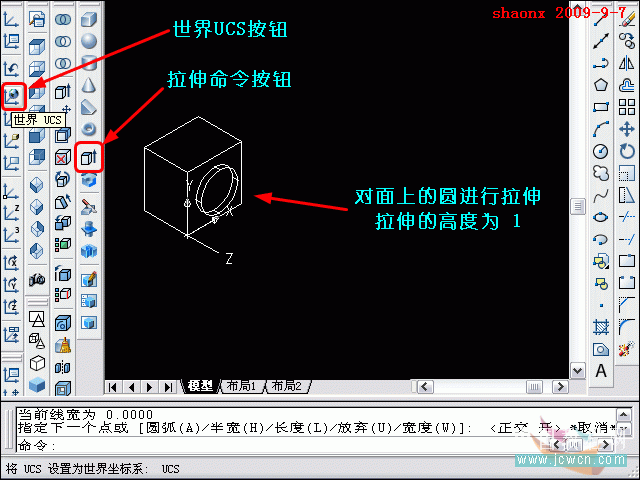

8、在长方体的一个面上画好圆后，用拉伸命令，对这个圆进行拉伸，拉伸的高度为1，倾斜度为0。 拉伸完成后，点击“世界UCS”按钮，退出对长方体一个面的UCS控制。

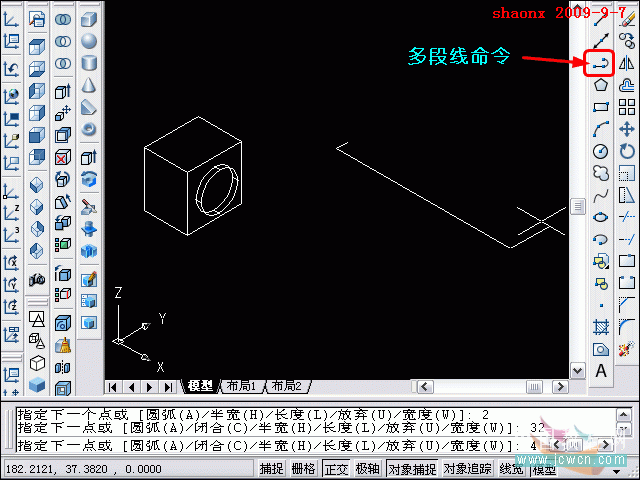

9、用“多段线”命令，画一封闭的多段线，尺寸见题目“前视图”的中间一头大一头小的圆柱的一半剖切尺寸，或见下图中的输入尺寸。

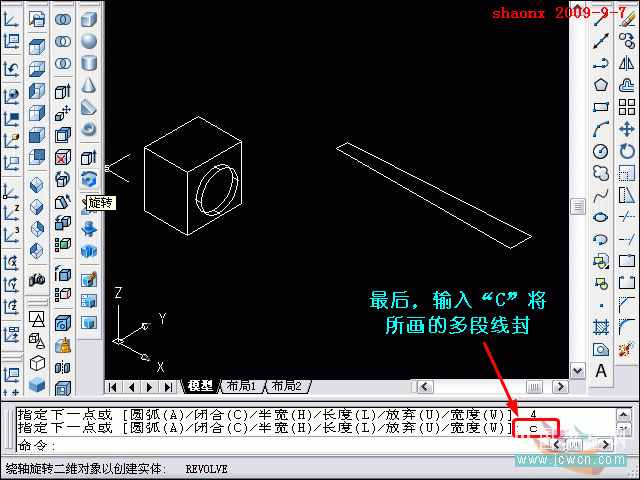

10、尺寸输入完成后，最后输入“C”，所画的多段线就成了一个“封闭的多段线”。 “封闭的多段线”可以直接拉伸成实体，或旋转建模成实体，可以省去再做成面域这一步。

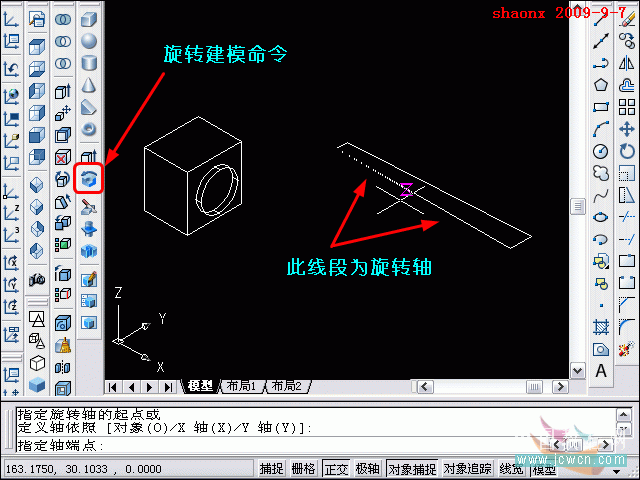

11、用“旋转建模”命令，将刚画的封闭的多段线，旋转成一头大一头小的圆柱实体。依照的旋转轴见下图。

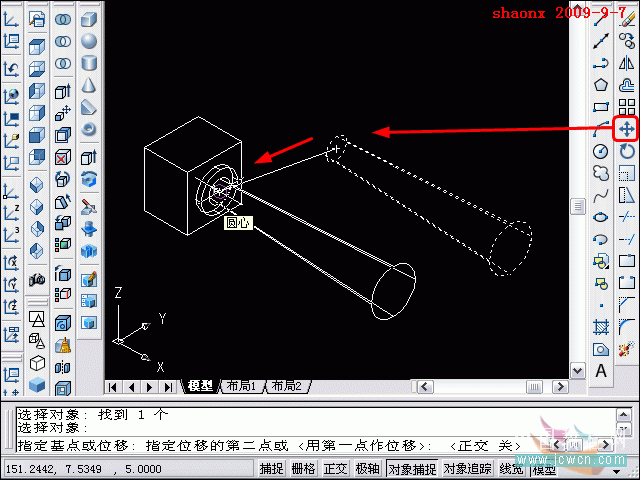

12、用“移动”命令，移动这个圆柱实体，移动基点是圆柱实体小头的圆心，移动到长方体面上圆的圆心处。 注意，由于圆柱实体的长度已经扣除了长方体面上圆的高度“1”，因此，移动到长方体这里时，面上圆会显示2个圆心，我们选择靠外面的1个即可。

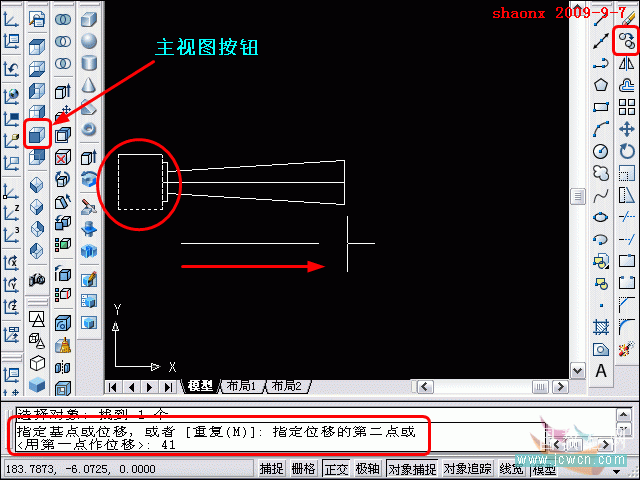

13、点击“主视图”按钮，将界面转到主视图界面，用“复制”命令，将长方体向右复制移动41，注：41=33+8（见题目尺寸图）。

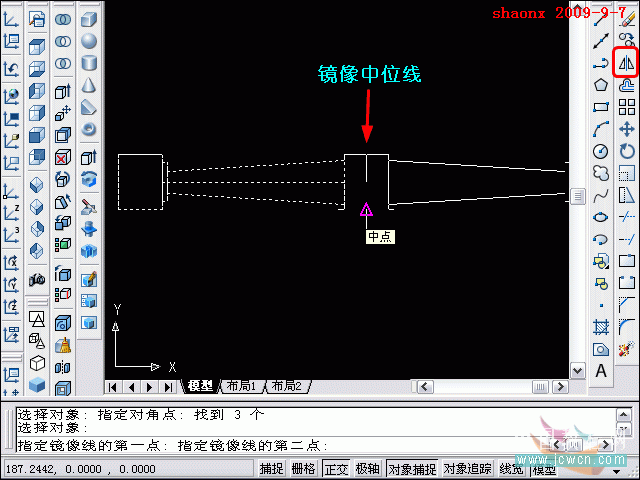

14、再用“镜像”命令，将左边的圆柱、面上圆实体，长方体，都镜像倒右边，镜像的中位线是是刚复制移动的长方体的中心垂直线，见下图。
15、下图即为完成镜像操作的图形。

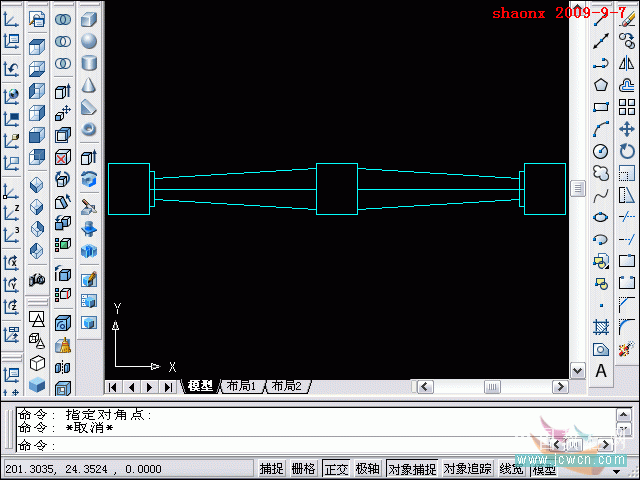

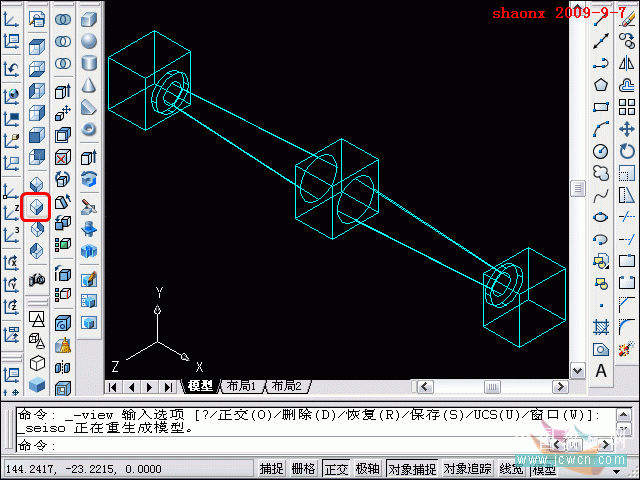

16、点击“东南等轴测视图”按钮，转回到三维界面。下图是完成的三维界面里的线框图。

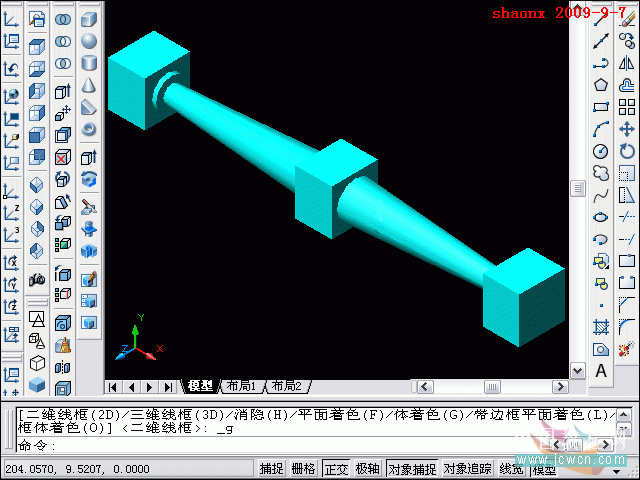

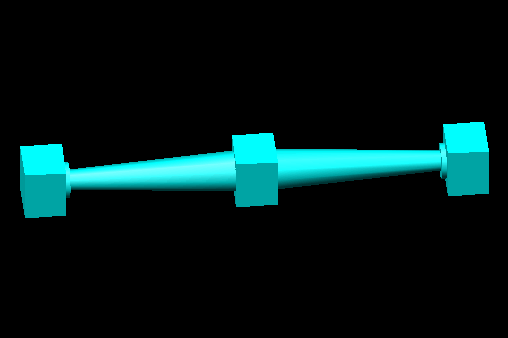

17、最后，着色看看三维实体图。
以上就是AutoCAD面上作圆、旋转建实体、镜像基础建模命令教程，谢谢大家观看！
