在cad制图中，经过会对图形进行修剪，倒圆角等命令，而这里脚本之家来跟大家讲解cad圆角命令的使用及倒圆角命令的小诀窍。
一、cad圆角命令
圆角命令是FILLET,圆角功能可使用与对象相切且指定半径的圆弧来连接两个对象。可以创建两种圆角,内角点称为内圆角,外角点称为外圆角。可以圆角的对象有圆弧、圆、椭圆、椭圆弧、直线、多段线、构造线、三维对象等。
二、CAD中圆角命令常规使用方法：
输入f，回车后 ，1、输入R可以改变你需要倒角的数值，选择你要画圆角的两条边就行了。
2、多段线可以用P命令将整条线需要倒角的全部导成R角
3、两条线有交叉时倒角时用再输入T可以修剪并倒成R
4、如果要连续使用的话可用U，就可以一直选择线来进行倒角了，直至你回车结束此命令。
三、cad圆角命令小诀窍：
一般来说，我们在进行修剪、延伸、圆角时习惯性地使用不同的命令，其实不用这么麻烦，下面，和大家分享“一招鲜”的小技巧，利用F（圆角）命令实现对修剪、延伸及圆角的“命令
圆角：圆角是F命令的基本功能，无须多说，大致步骤是先执行F命令，输入R并指定圆角半径，最后选择需要圆角的对象，完成圆角！

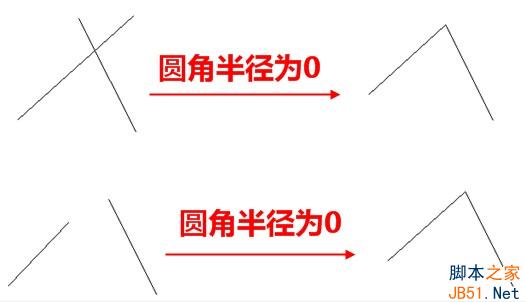

修剪：大家想一下，如果圆角半径为0，那两个圆角对象不是就直接相交，多余的对象则自动被修剪掉了吗？
操作步骤很简单，指定圆角半径为0后的“圆角”效果如下图所示，其实就是修剪效果。
延伸：看到这里，估计大家也猜到了，还是将圆角半径设为0，对于实际外形并未相交的对象，产生的就是延伸效果，效果如上图所示。

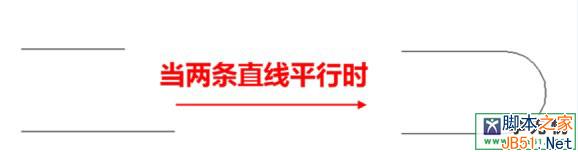

上面修剪和延伸案例中，所选的两条直线都是非平行的，我们考虑这样一种情况，如果所选的两条直线平行，那效果将又如何呢？
圆角半径还是设为0，操作后效果如下图所示。试想一下，要实现下图所示的效果，这种倒圆角的方法是不是非常的方便呢。
