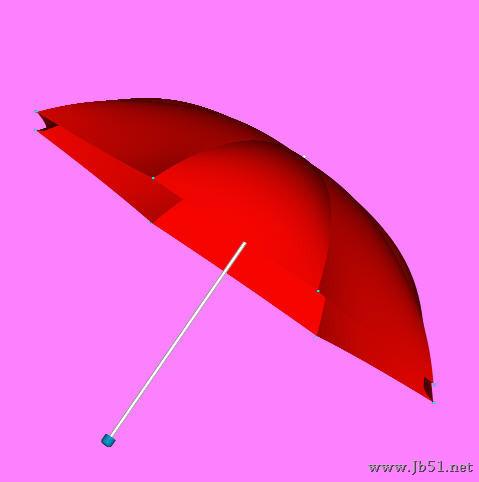

首先来看看CAD制作的具体效果图：
具体步骤如下：

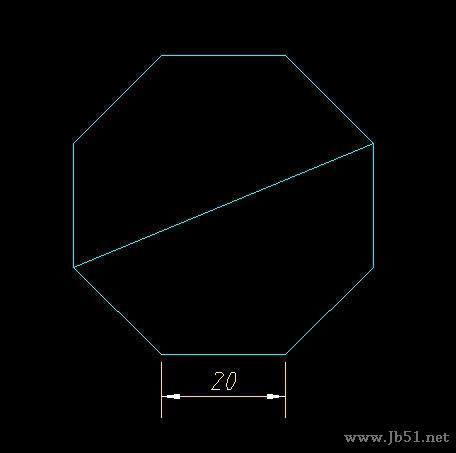

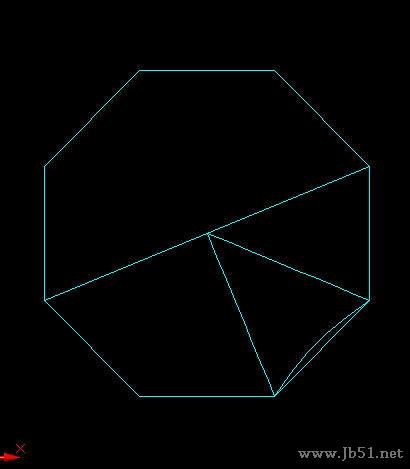

步骤一、首先在CAD画布中，利用多边形工具在画布中画一个边长为20的正八边形。如图所示：

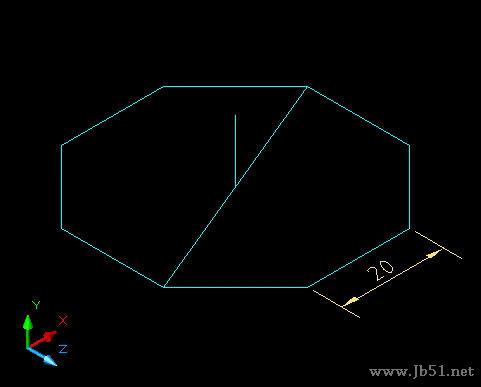

步骤二、接着切换到西南等轴测视图，然后在正八边形中间绘制一个长为12的直线。如图所示：

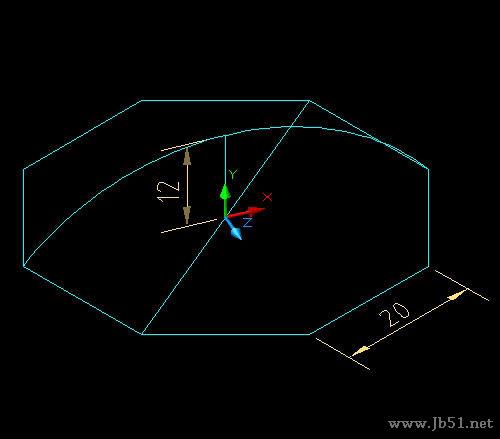

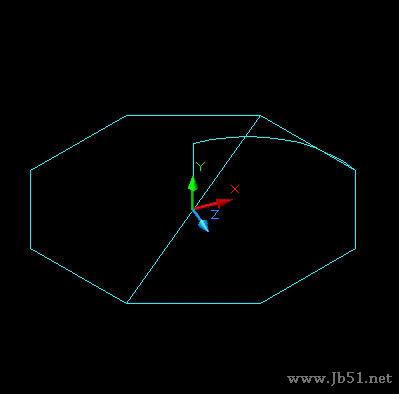

步骤三、然后在正八边形中间，直线上面画一个弧形，如图所示：
步骤四、然后我们稍微修剪一下圆弧，只保留一半即可。

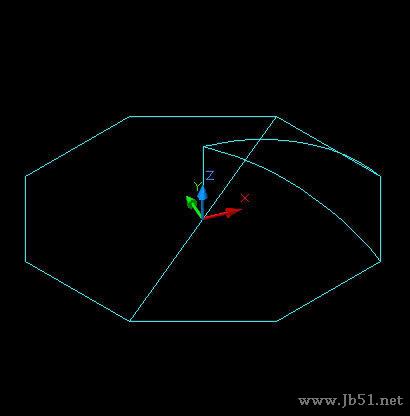

步骤五、接着我们选择剩下的圆弧，对该圆弧进行旋转复制，如图所示：
步骤六、接着我们转换一下视图，转换为俯视的图形，然后我们在绘制一个如图所示的圆弧。

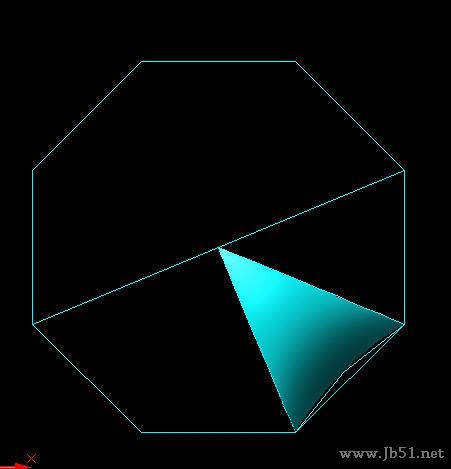

步骤七、如果需要绘制雨伞，我们就需要利用边界曲面来画，但是利用边界曲面是需要指定四条封闭的空间曲线，那么我们就可以利用“打断于点”命令，接着将其中一条弧形打断，然后我们在使用“边界曲面”命令实现。如图所示：

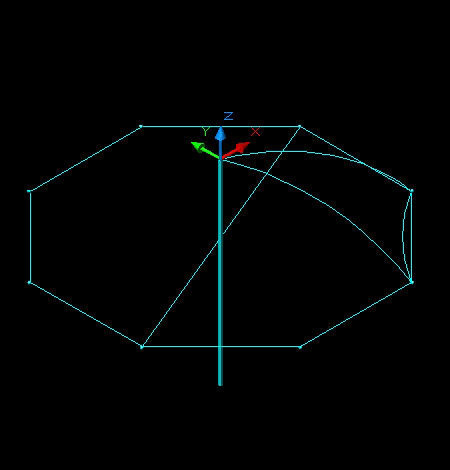

步骤八、然后我们在八边形的顶上画一个小球，然后选中小球和曲面，我们按照八边形进行排列，如图所示：

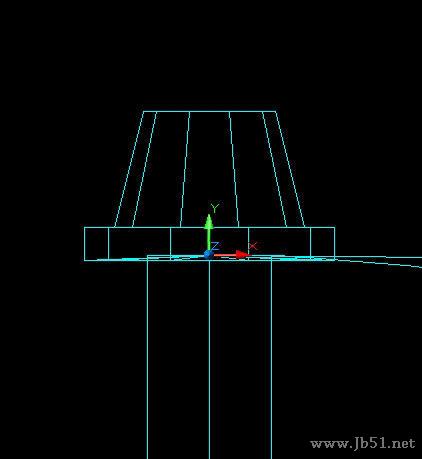

步骤九、之后，我们将做的曲面隐藏起来，接着建立伞的柄和把，切换一下视图，然后我们画一个六边形，进行拉伸30。如图所示：

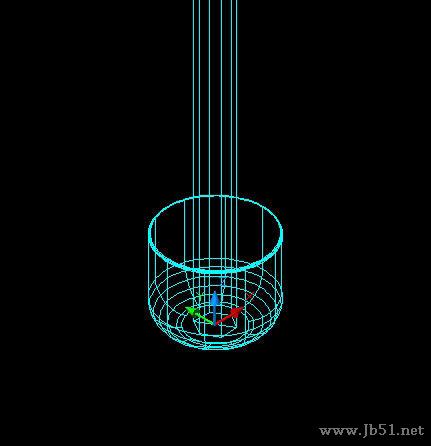

步骤十、然后我们在伞的底部画一个圆，然后进行拉伸，得到伞的伞把，如图所示：
步骤十一、然后我们移动到伞的顶部，画一个多段线，得到伞的顶部，如图所以：

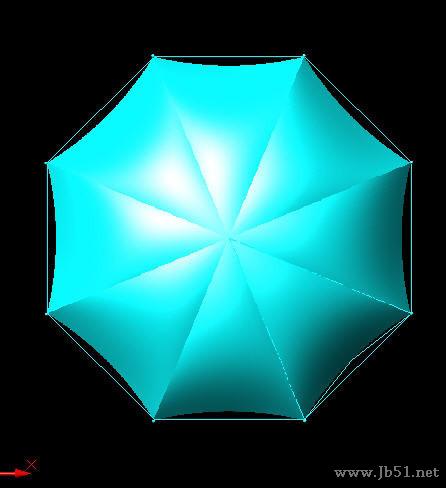

最后，我们给图形添加颜色效果，然后进行各方面的细化处理即可，如图所示：
