大家都知道cad是一款功能很强大的绘制二维三维的的软件，但是好多人不知道怎么用cad填充图案，而我们在使用cad的时候要经常用到图案填充。下面就让我们一起看cad填充图案。在cad中我们要在一个闭合的区域内才能填充图案，如矩形，圆，或者我们画的不规则图形，但是一定要保证填充区域是闭合的。

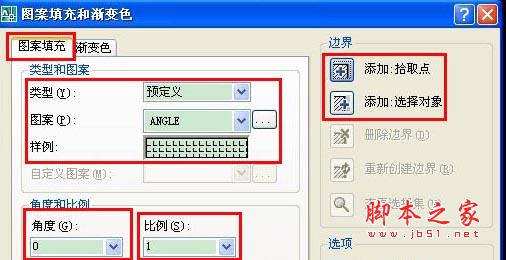

cad图案填充填充的快捷键H，当我们在cad界面中输入h后会跳出一个对话框，如下图，我们来一一说下这上面的命令的作用。
cad图案填充的界面，左上角有图案填充和渐变色，图案填充是填充cad软件自带的填充图案，渐变色是在cad闭合图形里面填充上渐变颜色的（cad实际运用中用的很少）。类型：是选择我们要填充的图形类型。图案：是选择我们要填充的图案。样例：是显示出来的图形样式。角度：是我们填充到cad中的图案角度（可以根据需要任意调整角度）。比例：是我们填充的cad图案的疏密程度，值越大越疏。添加拾取点：就是拾取我们要填充的区域，但是该区域必须是闭合的。添加选择对象：拾取闭合切是单独的一个图形（如圆，矩形，多段线绘制的闭合图形）。下面我们举个例子看下cad图案填充。
1、我们打开cad软件，在cad中直接用矩形命令（REC）绘制一个矩形（左边一个），在用直线（L）绘制一个矩形（右边一个）。但是要保证两个图形都是闭合的。
2、类型里面我们选择预定义。图案里面我们点击后面一个按钮，前面的名字和后面的图形是一一对应的，为了便于选择，我们直接看图形选择。我们选择其他预定义里面的ANGLE。

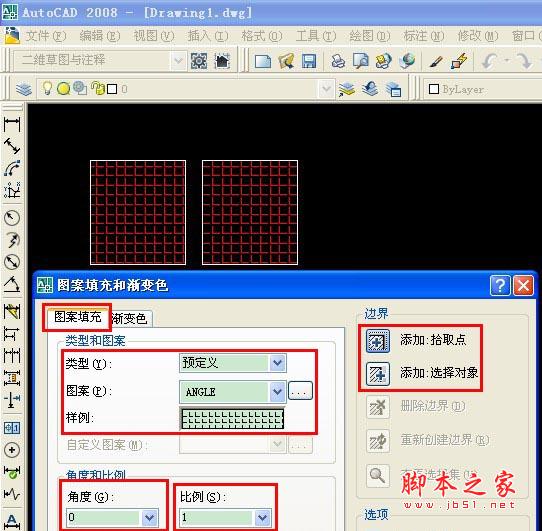

3、点击添加拾取点前面的按钮后，光标会变成一个十字光标，在两个矩形中个点一下（这是矩形边框会变成虚线），点击空格，跳出对话框单击空格或点击对话框中的确定，这时图案就填充上去了。
4、如果填充图形太密或太稀疏，或者角度不合适我们要求我们可以修改，对填充的图形双击着后会跳出团填充对话框，我们可以调整角度和比例。也可以修改填充的图形。
看到上面我的介绍的cad图案填充，我相信大家应该比较清楚了，其实cad图案填充很简单，大家要多看，多练习。
