CAD中多段线命令可以在绘制过程中调节线宽度，所以利用这个性质我们可以绘制一个带箭头的线，该怎么画箭头呢？下面我们就来看看cad画箭头的教程。

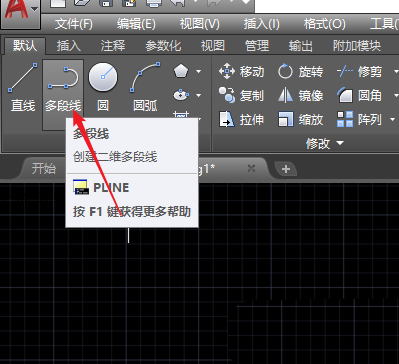

1、首先，我们选择多段线命令（快捷方式PLine）。

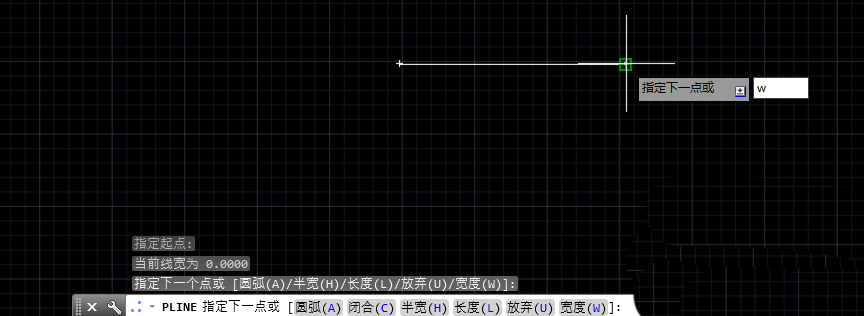

2、先选择第一点然后点击第二点绘制一段直线，接着输入W（宽度命令），回车，如下图所示。

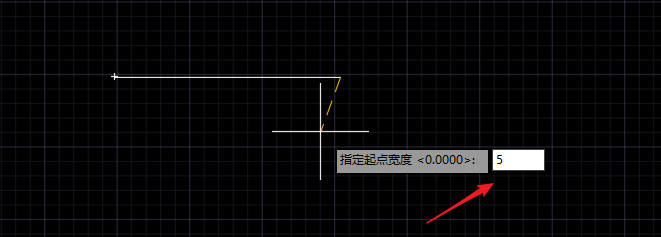

3、接下来我们输入起点宽度，比如我们输入5，回车。

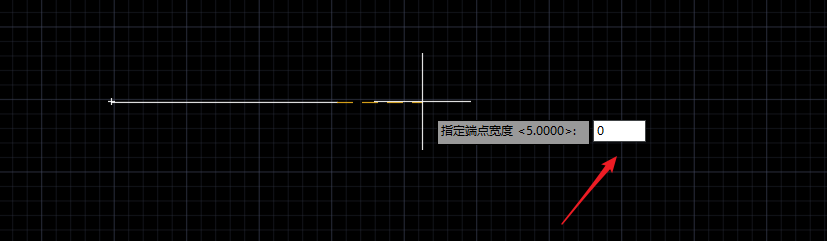

4、继续输入端点宽度0，回车。

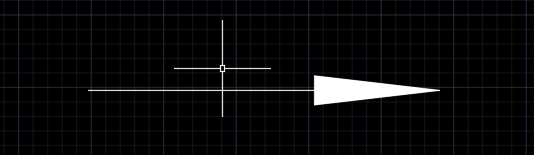

5、然后我们使用鼠标选择第二点即可，选择第二点要和第一点在同一条线上，可以调整箭头部分长度。

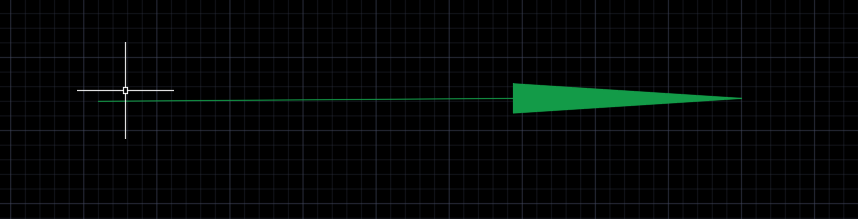

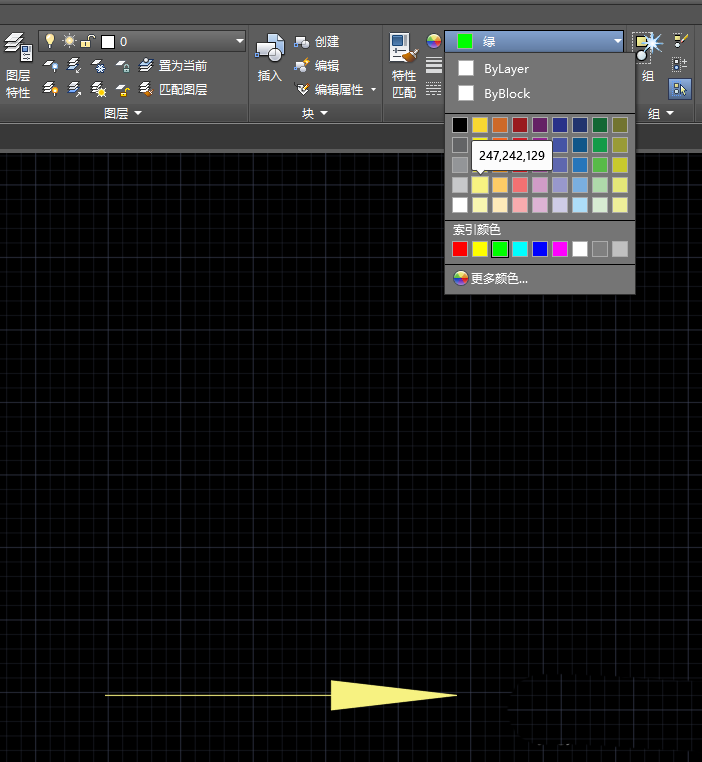

6、这时候，我们选择绘制好的多段线，可以为其设置颜色等，也可以利用这个方式绘制一些别的图形，希望能够对大家有帮助。
以上就是cad画箭头的教程，希望大家喜欢，请继续关注脚本之家。
