CAD图形怎么仅缩放个方向的尺寸?

CAD中对图形只缩放一个方向的尺寸，另一个方向尺寸保持不变，该怎么操作呢？下面我们就来看看详细的教程。

Autodesk AutoCAD LT 2019 32位 简体中文正式版(附序列号密钥+安装教程)

• 类型：3D制作类
• 大小：902.9MB
• 语言：简体中文
• 时间：2018-03-25

查看详情

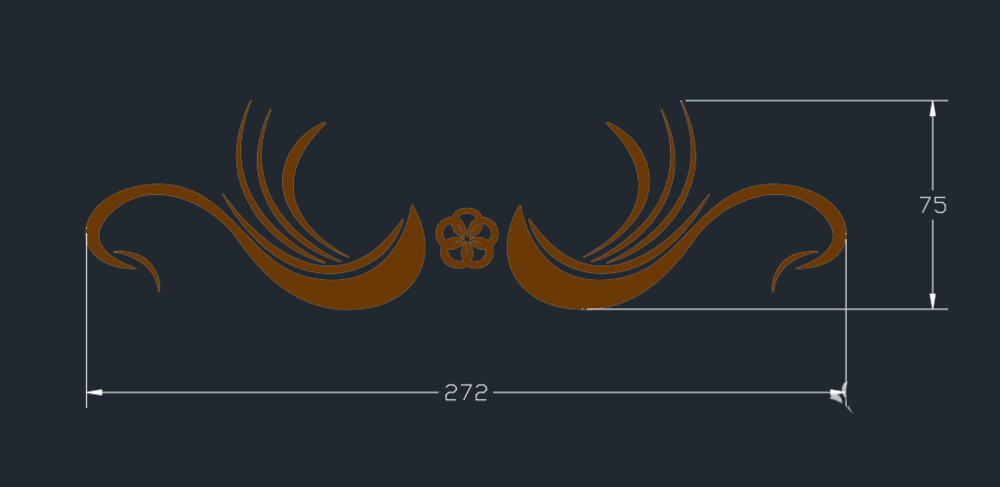

1、如下图图形，要将其y方向尺寸变为90，X方向尺寸272不变

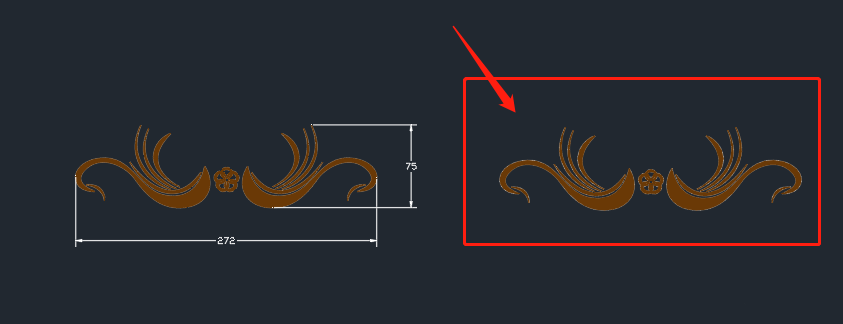

2、将原图复制（Ctrl+C）——粘贴为块（Ctrl+Shift+V）

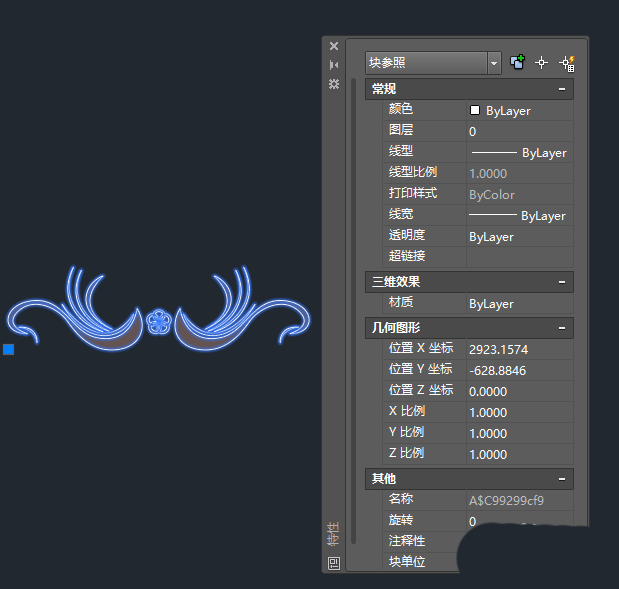

3、选中块的图形——打开特性窗口（Ctrl+1）

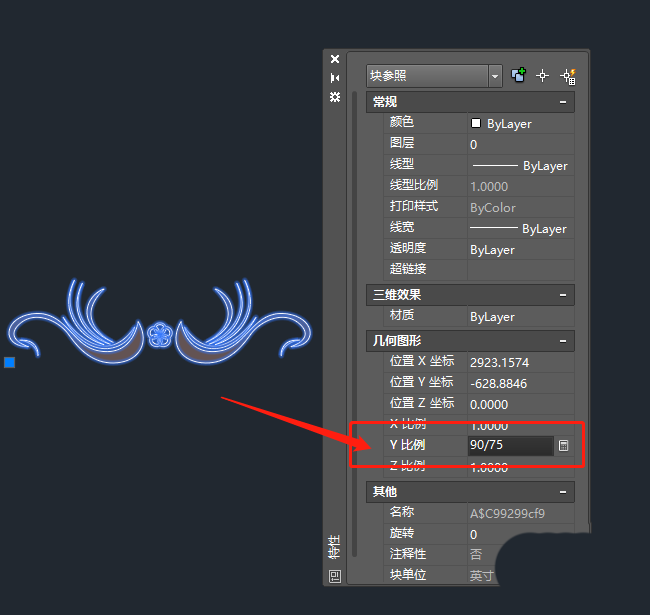

4、在几何图形：Y比例中输入90/75，回车确定

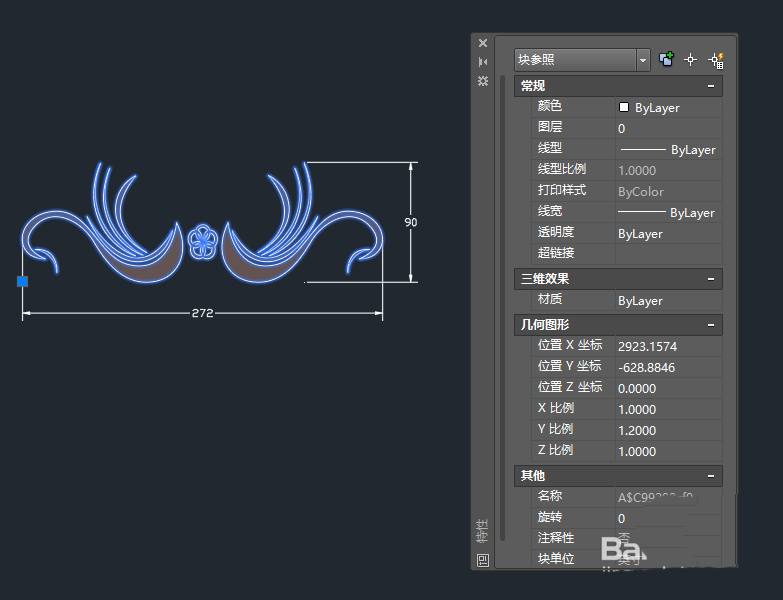

5、结果如下图，y方向尺寸变为90，X方向尺寸272不变

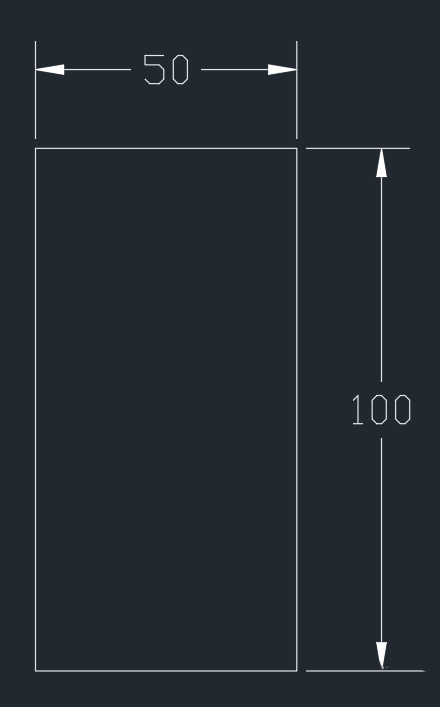

6、若是如下图的规则图形，使x方向尺寸50变为100，y方向尺寸不变

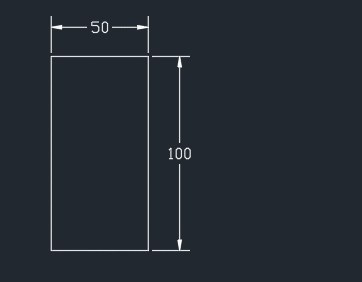

7、直接用拉伸S——空格，从右下角向左上角框选图形，输入50——空格

以上就是CAD图形只缩放一个方向的尺寸的方法，希望大家喜欢，请继续关注脚本之家。
