cad中绘制椭圆可以首映命令：ELLIPSE、菜单：“绘图”→“椭圆”和椭圆工具三种方式来实现，下面我们就来看看cad绘制椭圆形的教程。

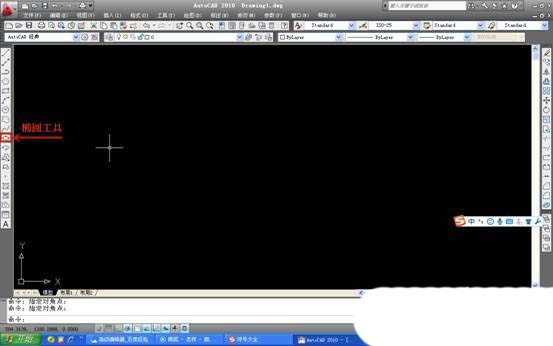

我们在CAD工作界面左侧工具栏找到并选中椭圆工具。

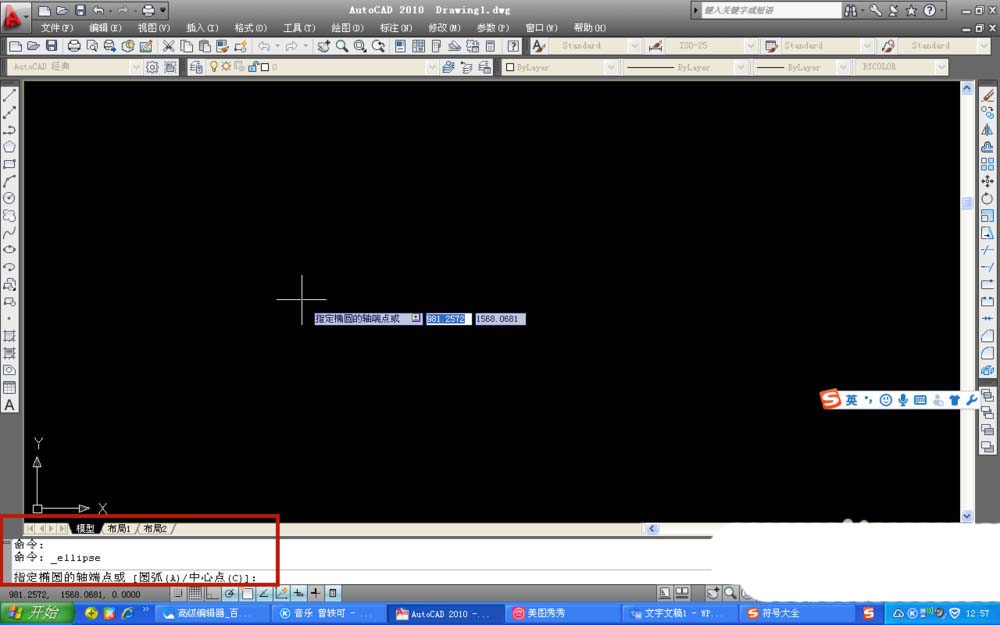

此时命令栏提示有两种方法绘制椭圆：①用两条轴的端点定位，先确定一条轴的总长度，再输入另一条轴的半轴长。②用中心定位，输入长短轴半轴长绘制。
第一种方法来绘制长轴100，短轴50的椭圆。

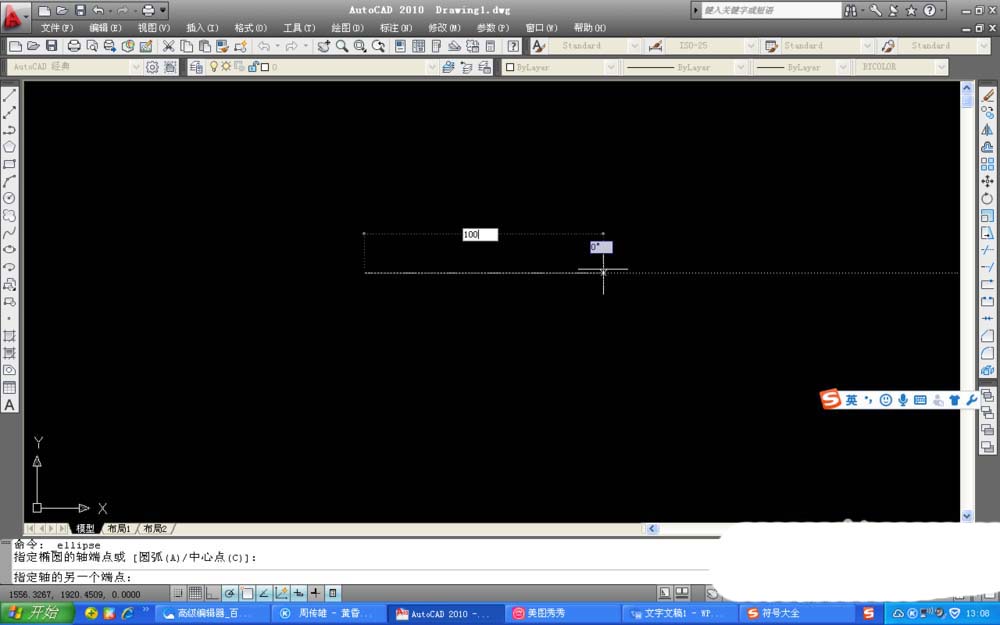

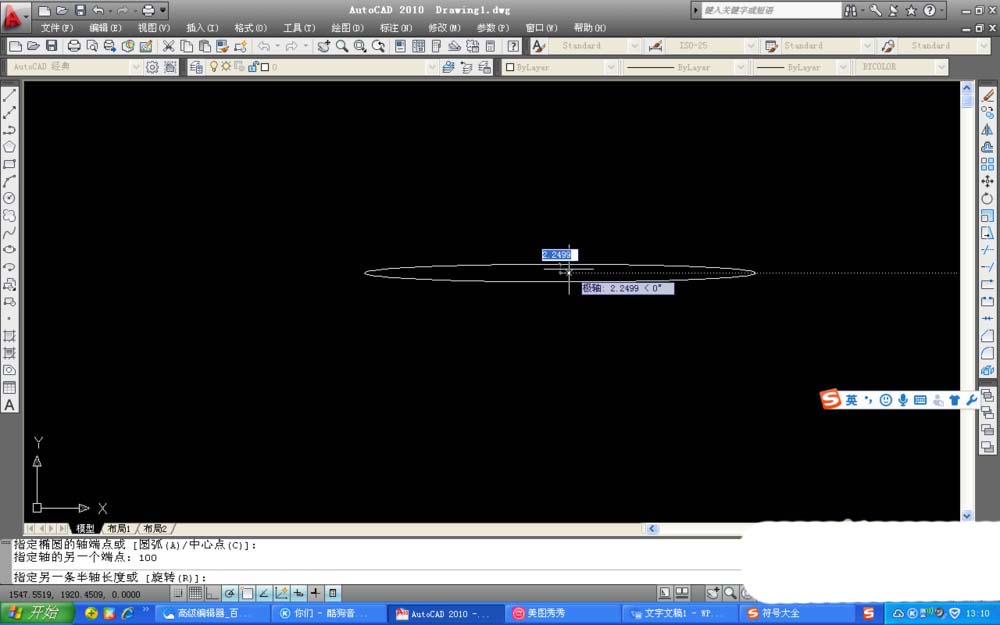

1、首先，我们选中椭圆工具后，在工作界面随便找一个点，按下鼠标左键，自动捕捉到水平位置，输入长轴总长100，再按下空格或回车键。

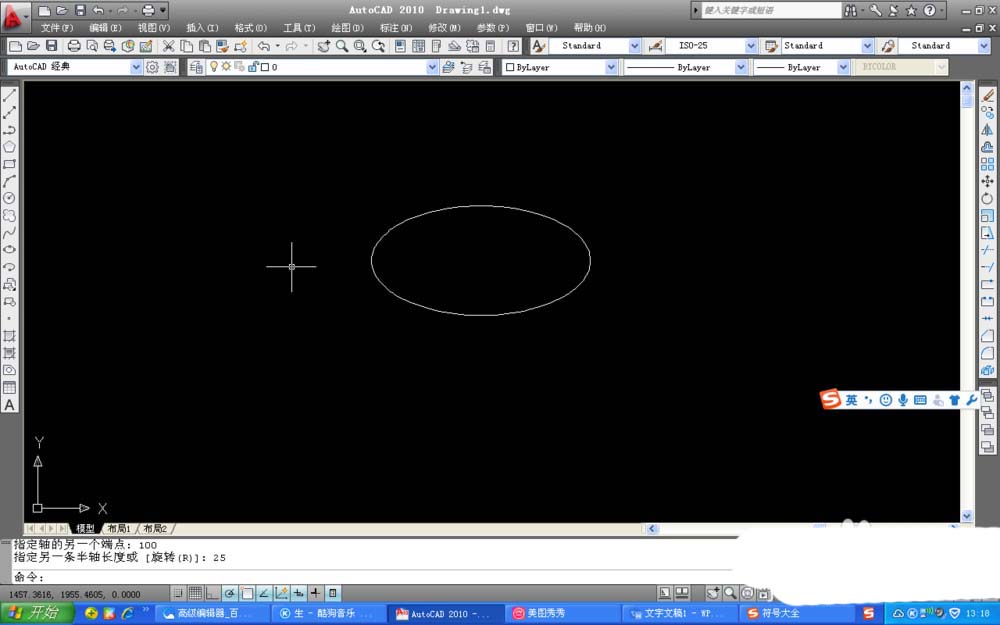

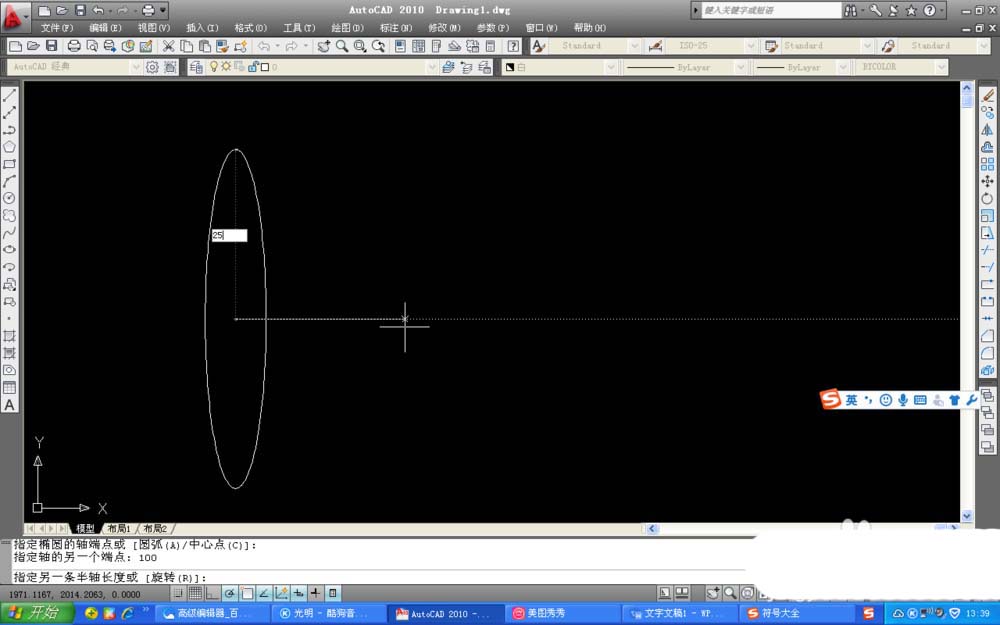

2、然后，直接输入短轴半轴长25，按下空格或回车键，就可以了。

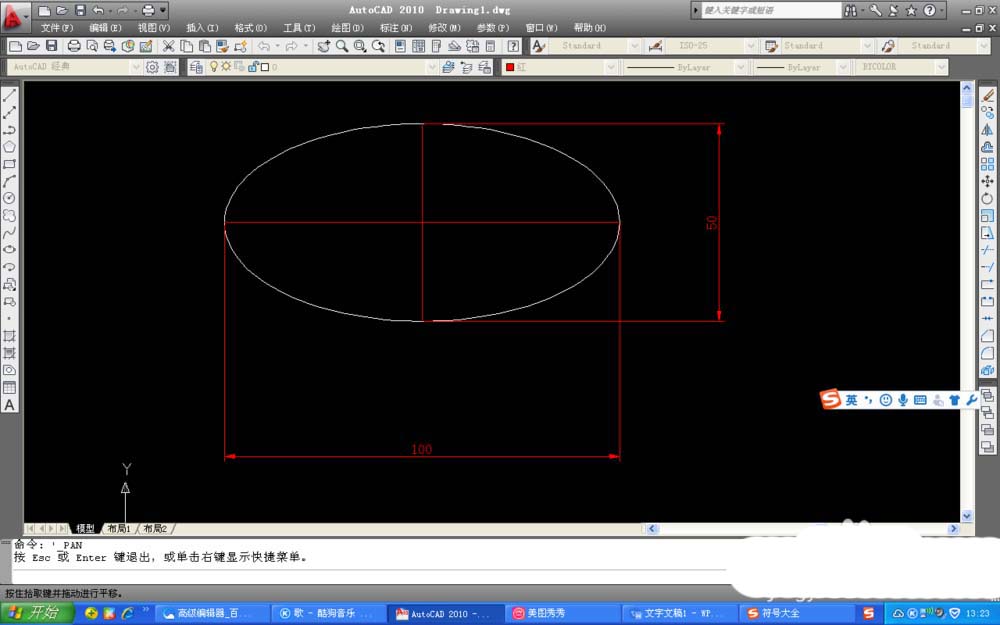

3、最后，我们检验下是否是长轴100，短轴50的椭圆。
第二种方法来绘制同样的椭圆。

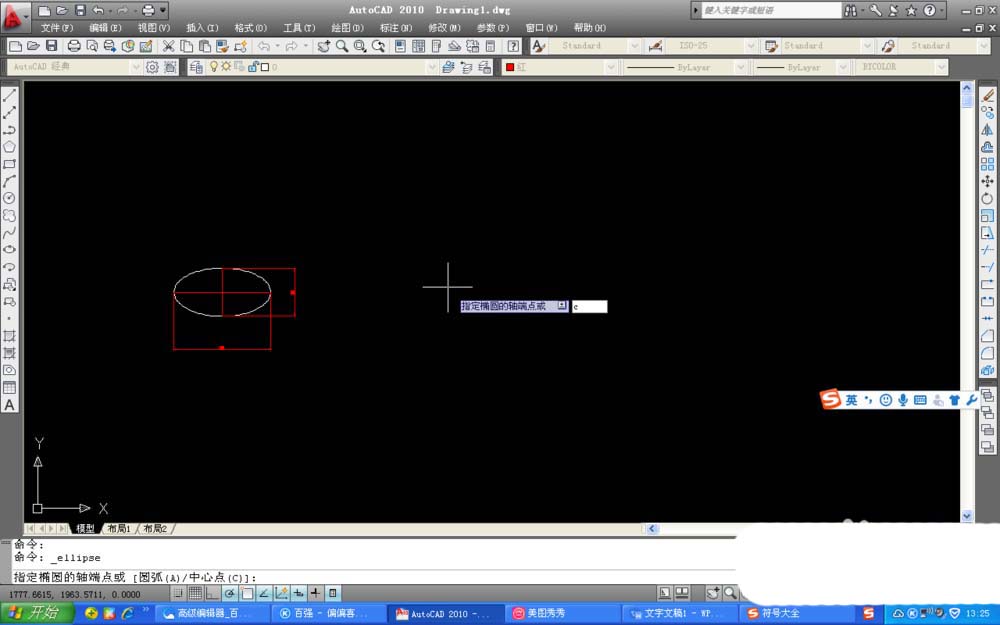

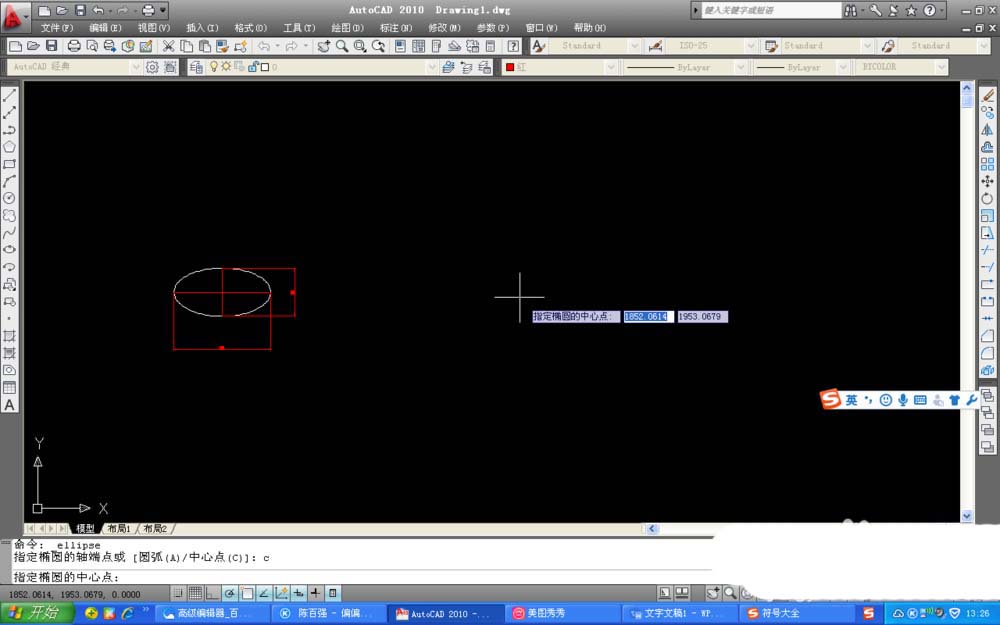

1、首先，我们选中椭圆工具后，先输入c（不分大小写），按下空格或回车键后，任意找一点，按下鼠标左键确定圆心。

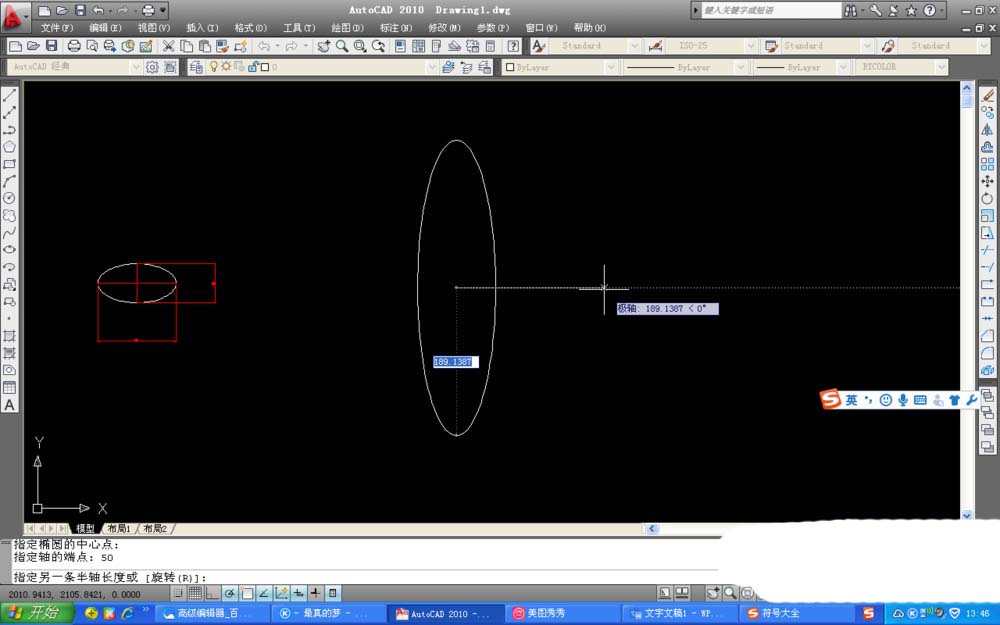

2、然后，自动捕捉到水平位置，输入长半轴长50，按下空格或回车键。

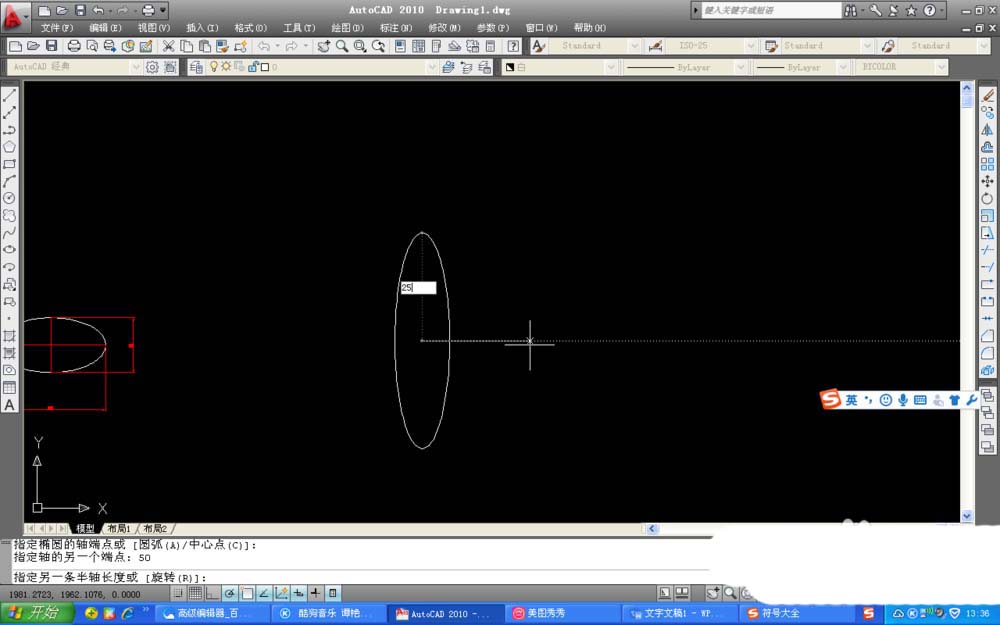

3、接着，直接输入短半轴长25，按下空格或回车键，就OK了。
4、最后，我们同样检验下是否是长轴100，短轴50的椭圆。
以上就是cad绘制椭圆的教程，希望大家喜欢，请继续关注脚本之家。
