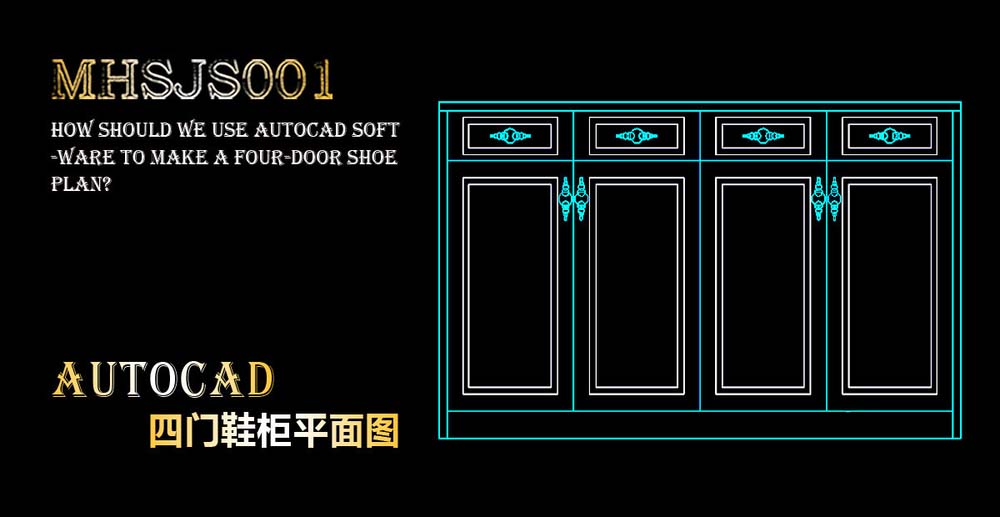

每个家庭都会在家门口放置鞋柜用于存放鞋子，可以说鞋柜是生活中不可或缺的储物柜体之一。该怎么设计欧式的鞋柜呢？下面我们就来看看绘制一个四开门鞋柜平面图的教程。

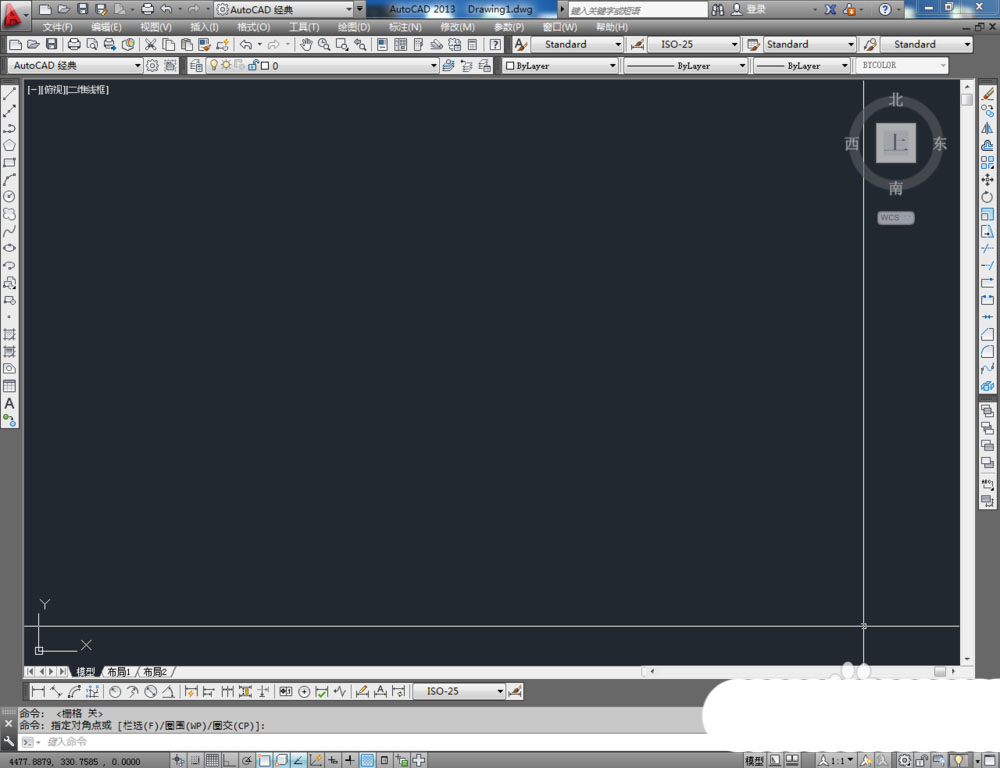

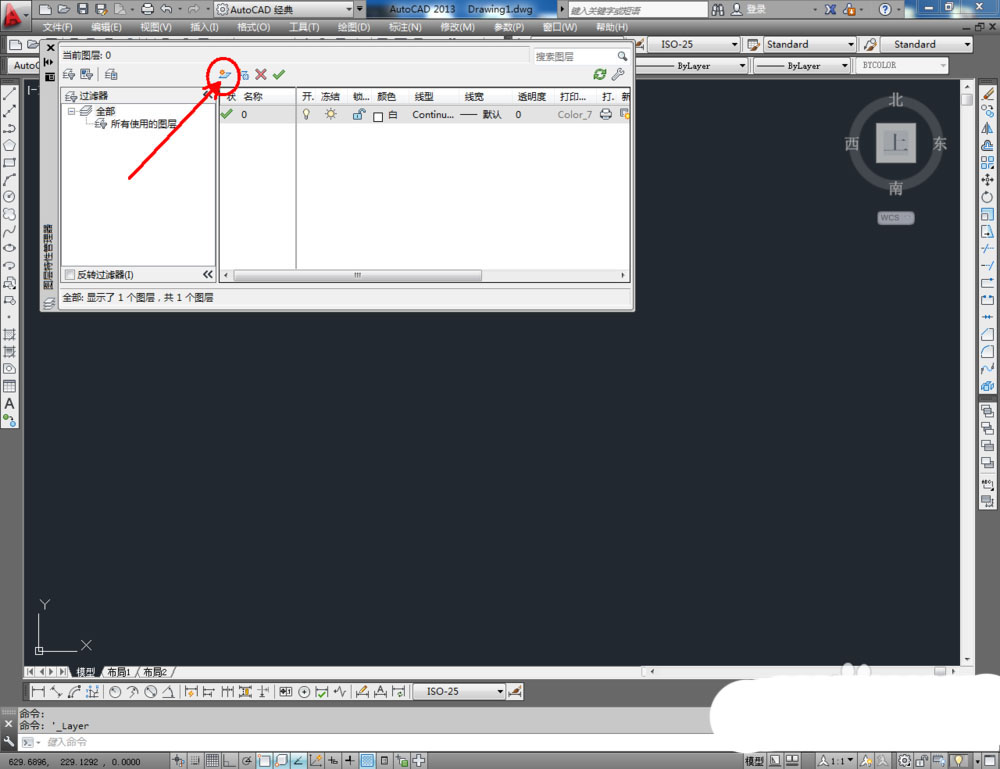

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：四门鞋柜。点击色块，按图示设置一个图层颜色，完成四门鞋柜图层的设置（如图所示）；

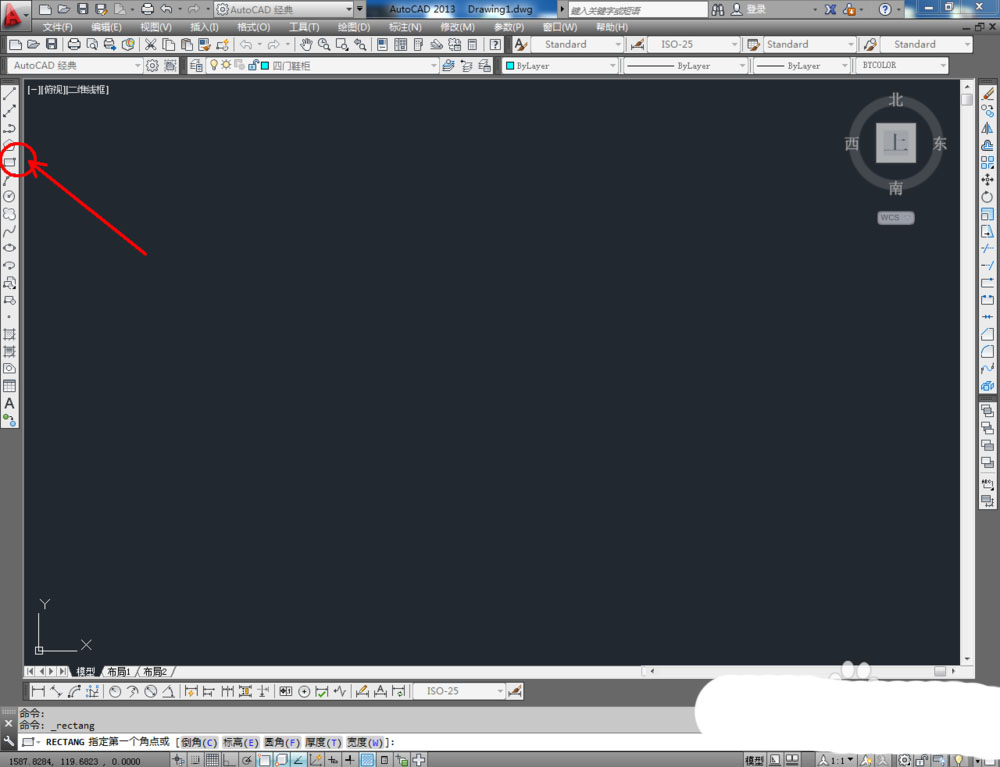

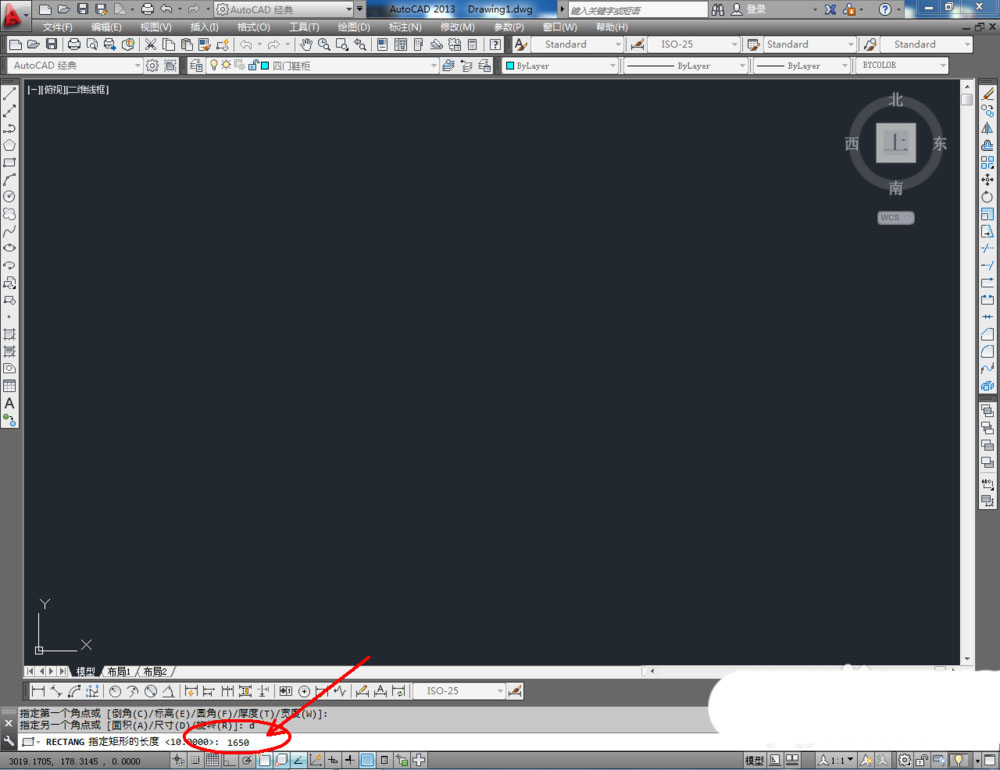

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：1650并按下空格键，继续输入宽度数值：1000并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

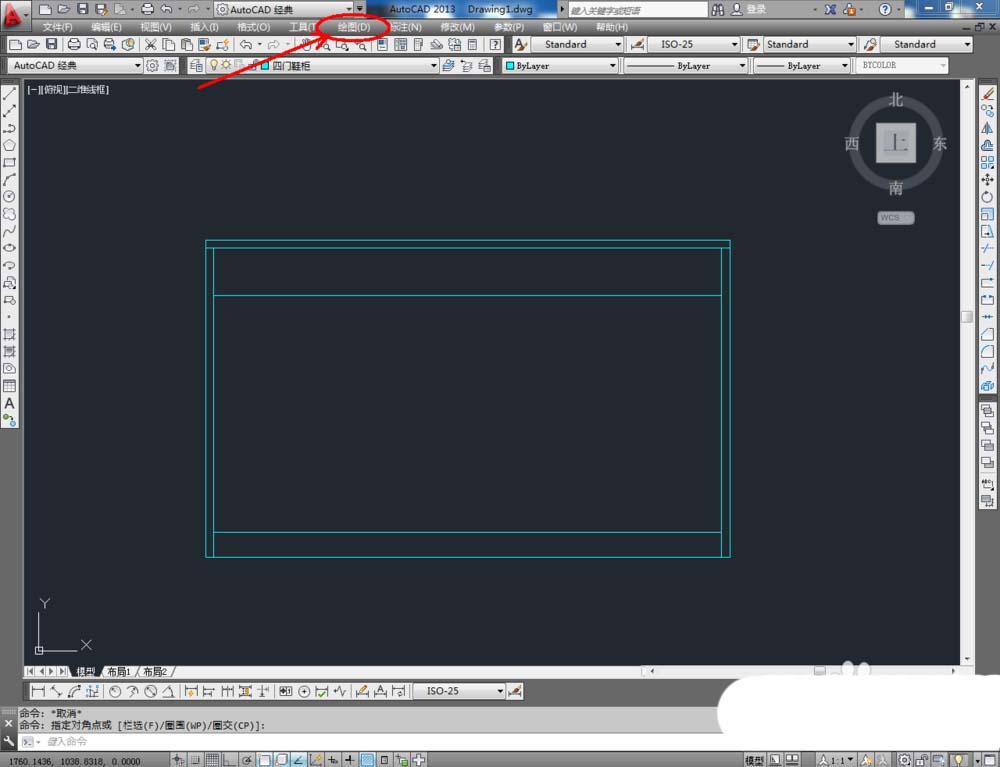

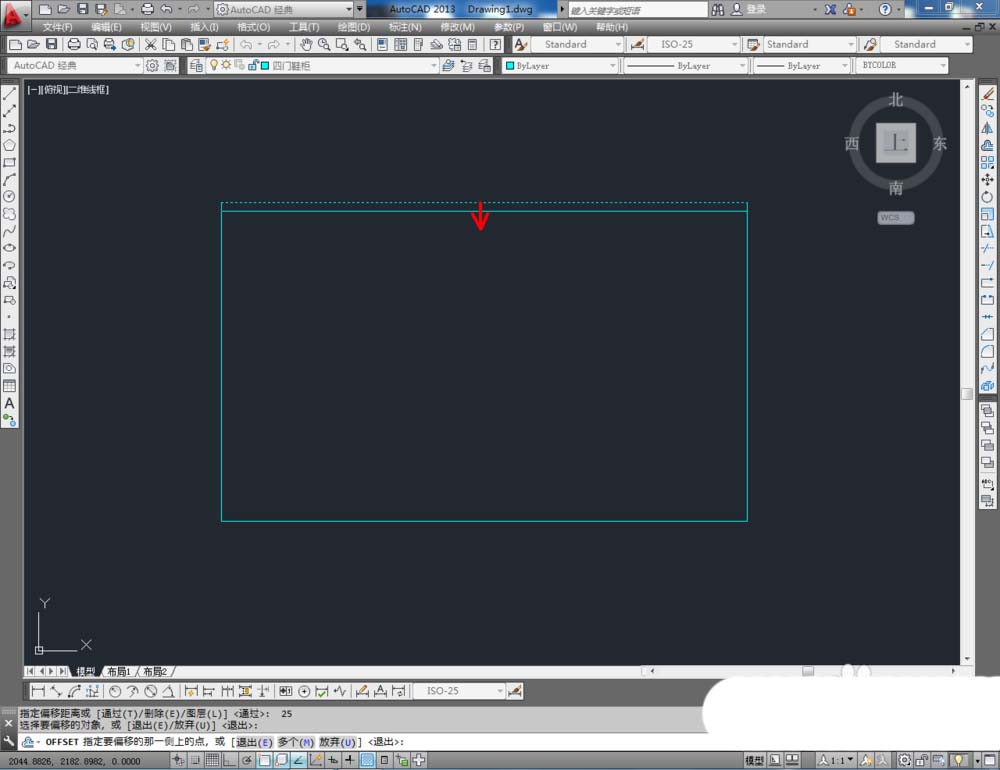

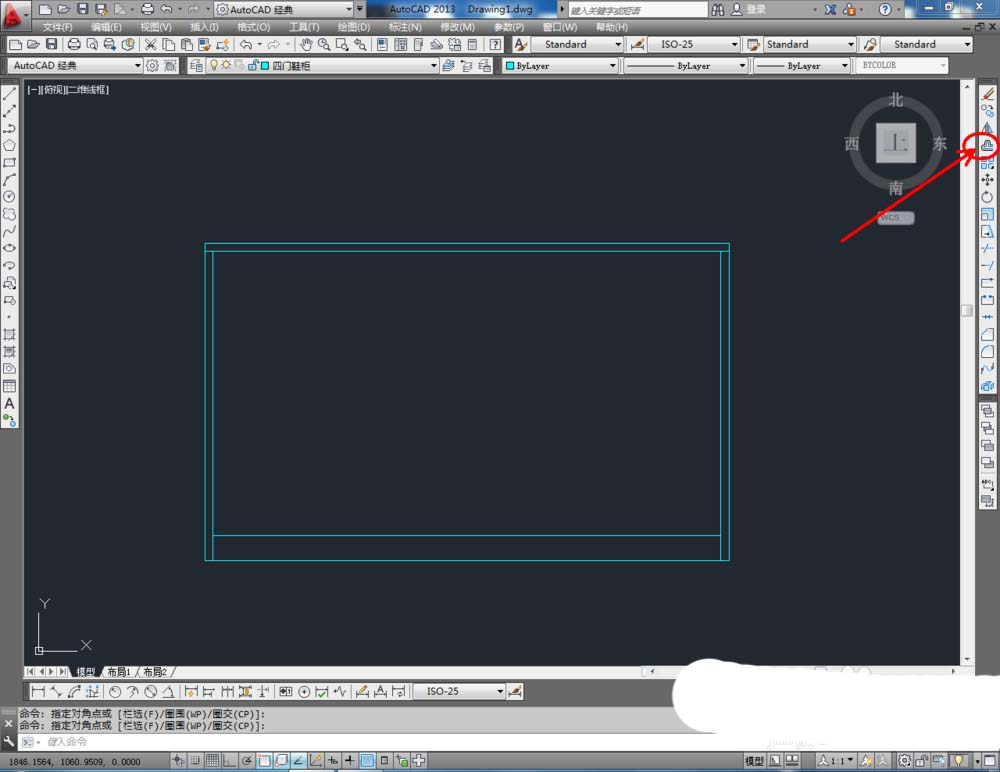

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：25后，对图案顶边和左右两侧边进行向内偏移。命令栏中输入偏移数值：80，对底边进行向上偏移。完成后，按图示调整好选边上的端点位置（如图所示）；

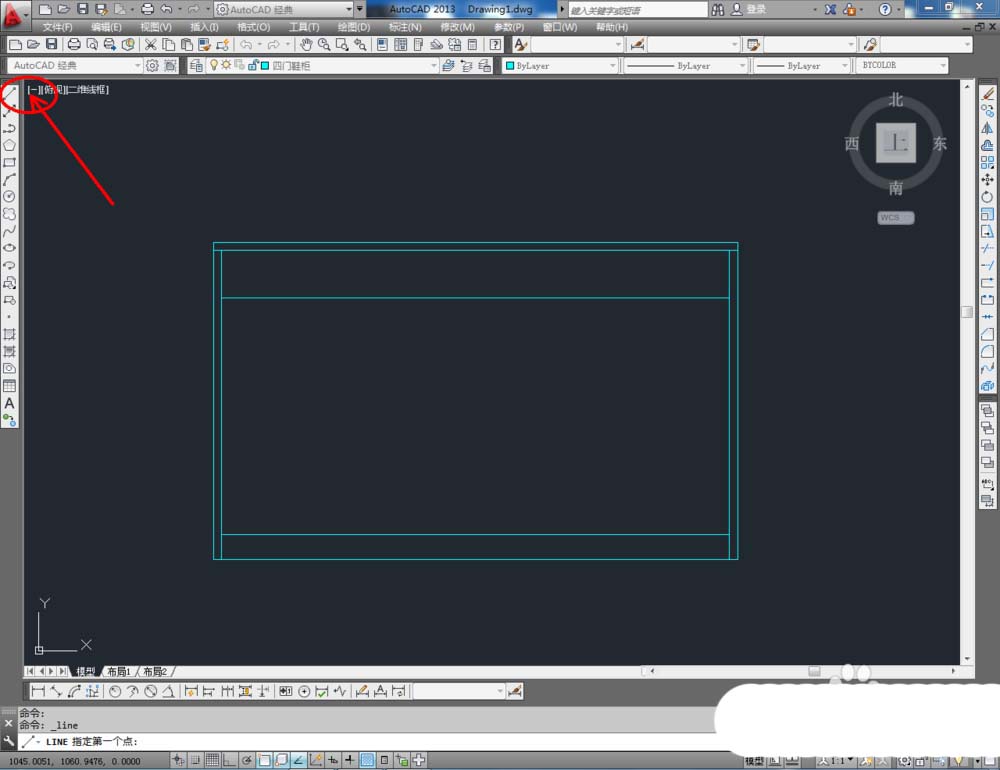

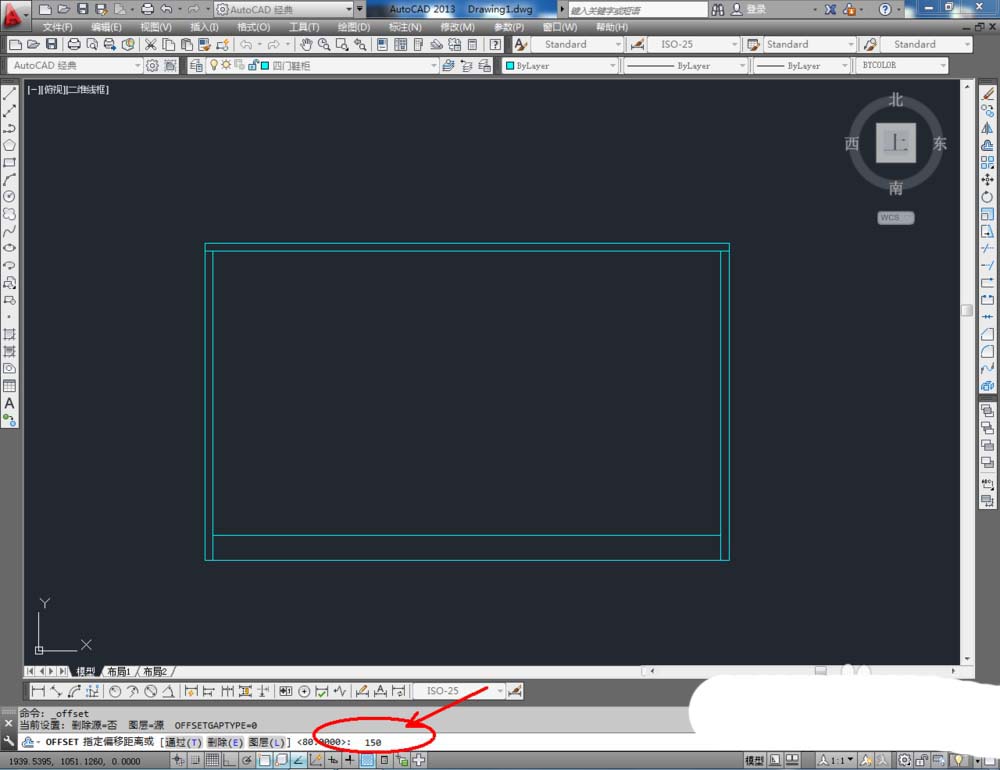

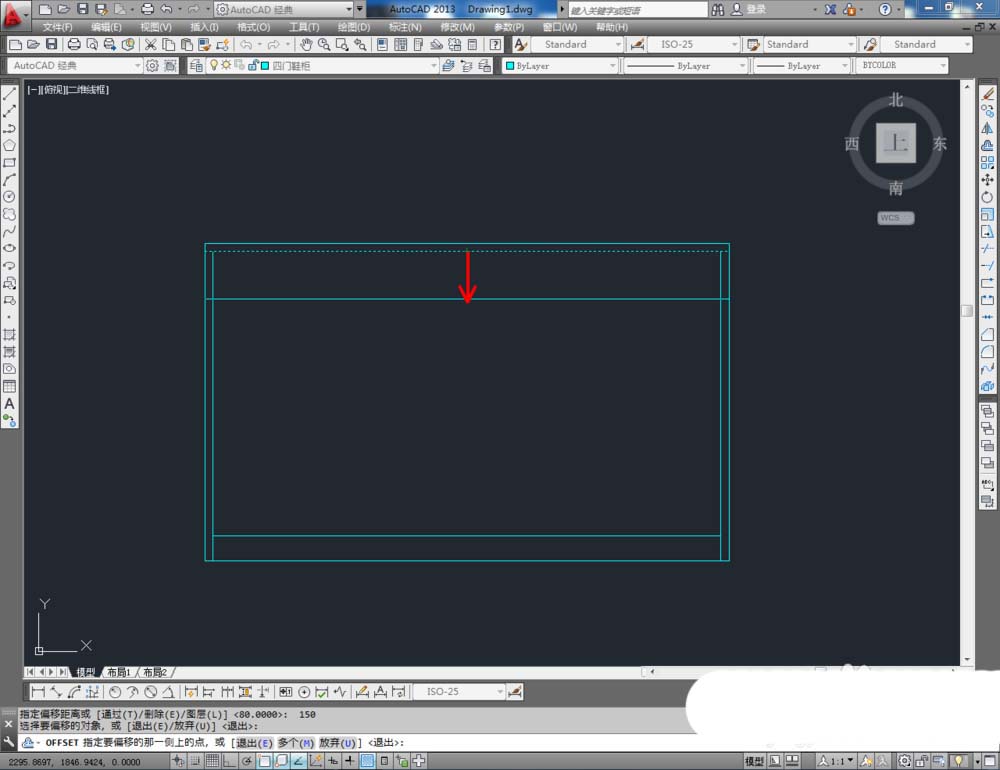

4、点击【偏移工具】，在命令栏输入偏移数值：150后，对图示选边进行向下偏移并调整好选边上的端点位置；

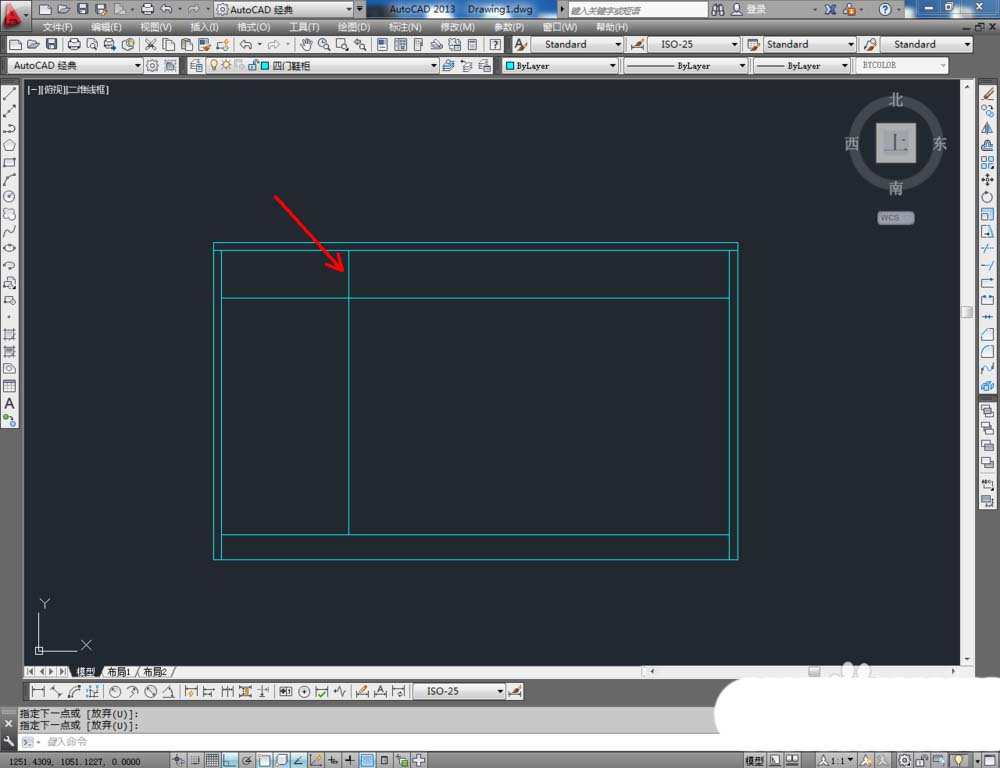

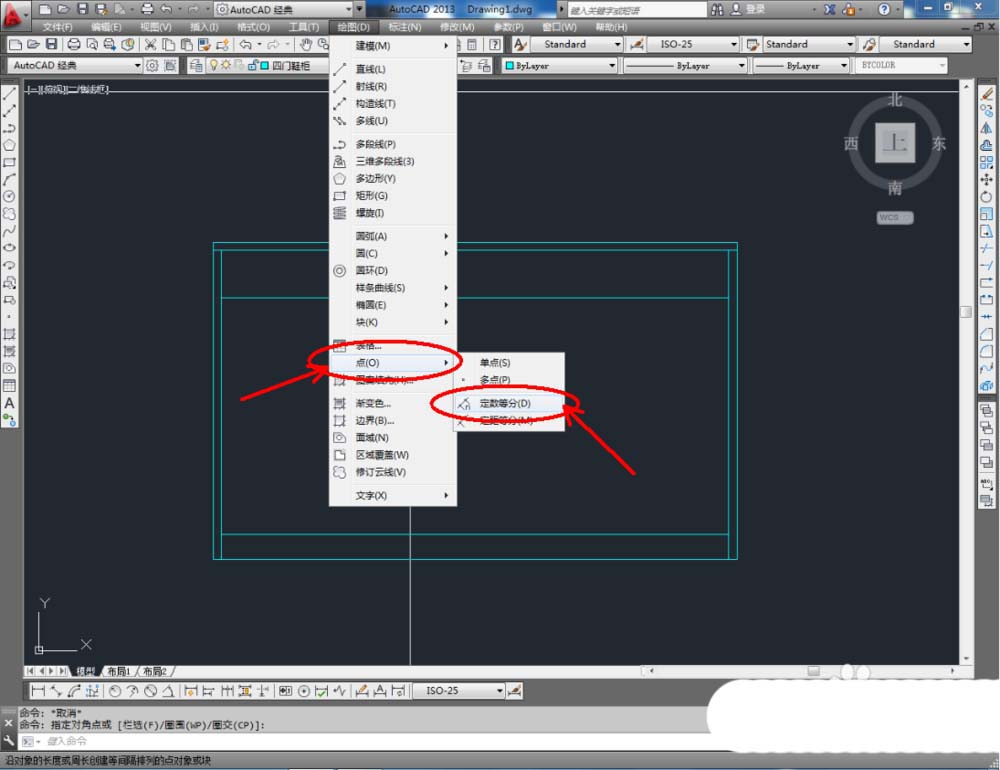

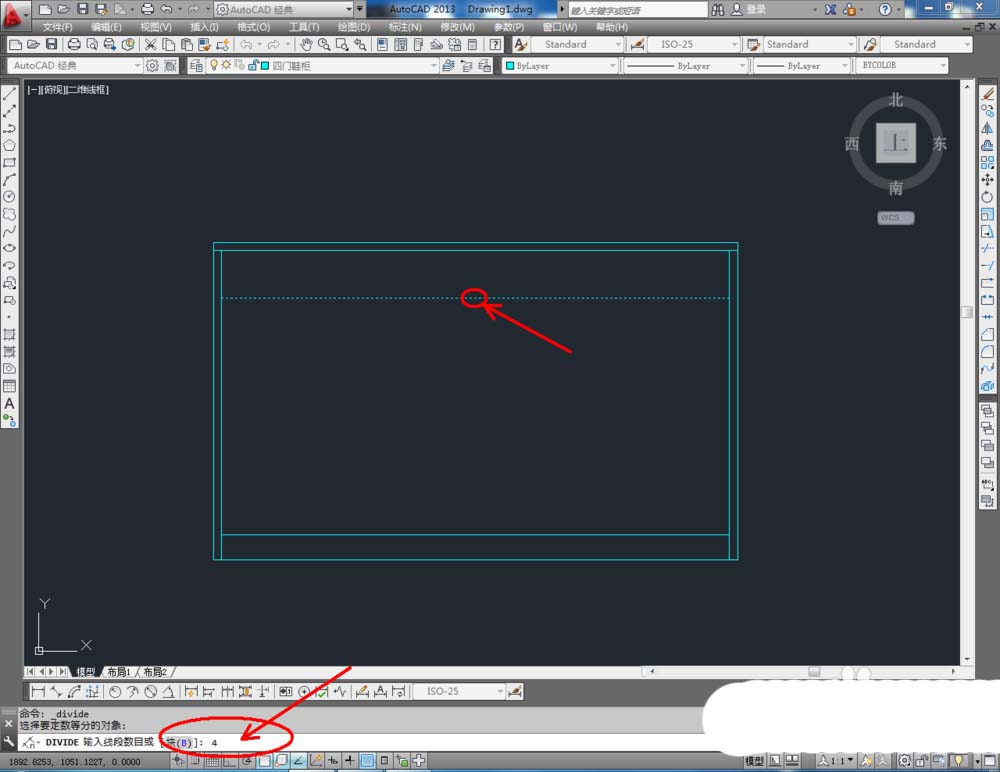

5、点击【绘图】-【点】-【定数等分】，鼠标点击图示线段，在命令栏中输入：4并按下空格键，将选线平分为四等分；

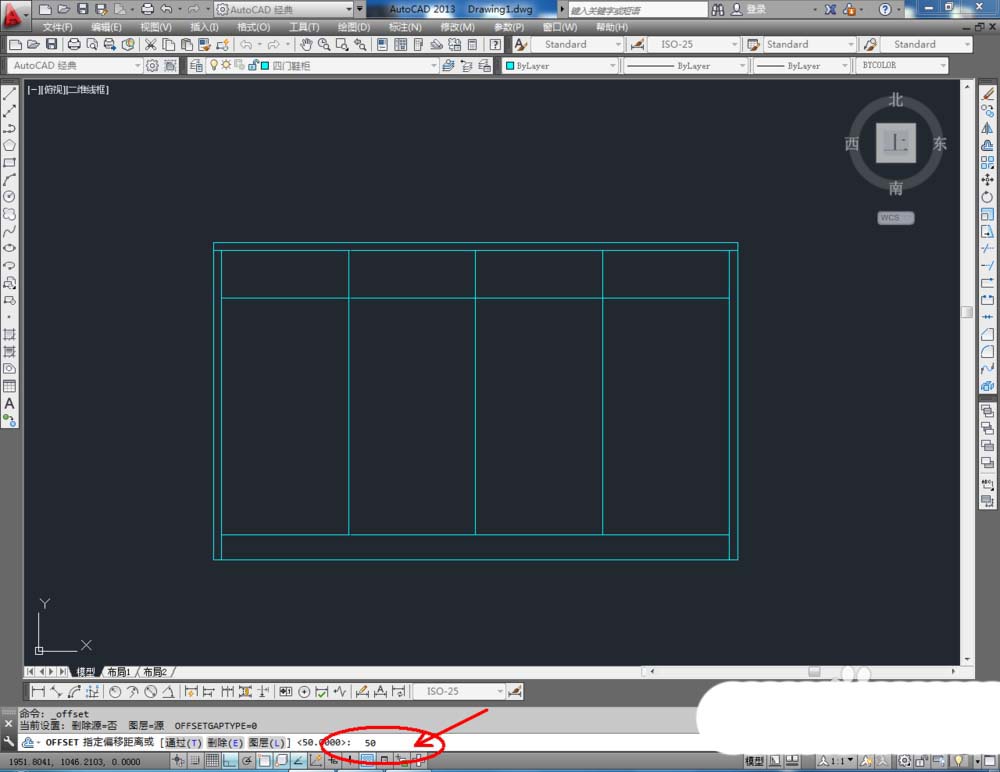

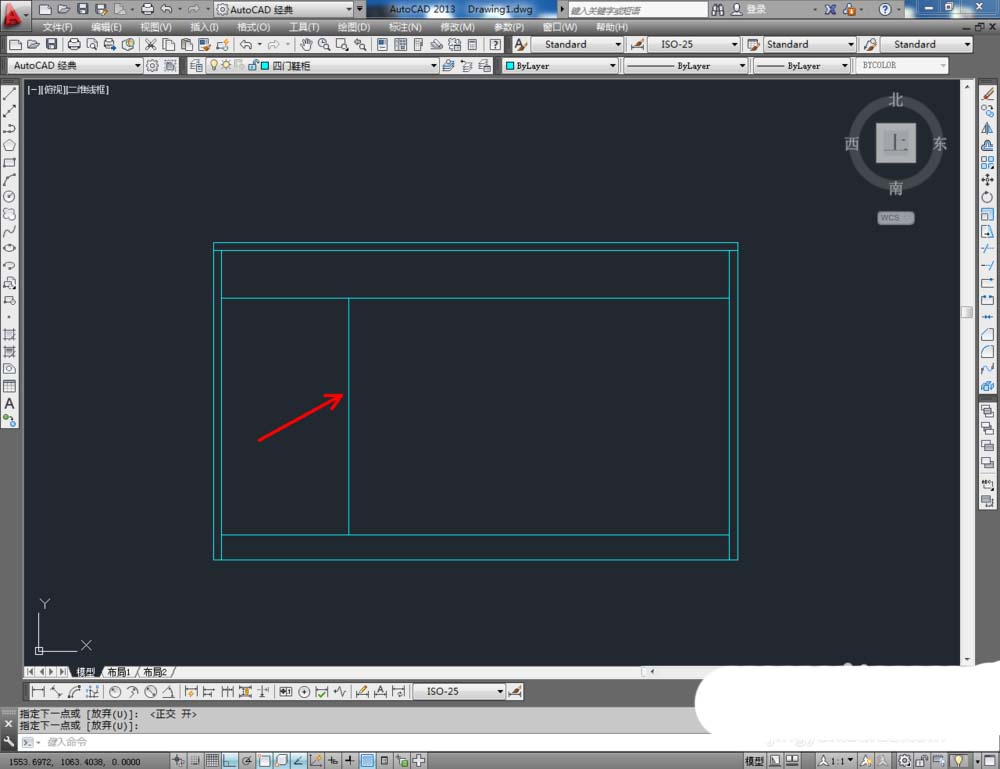

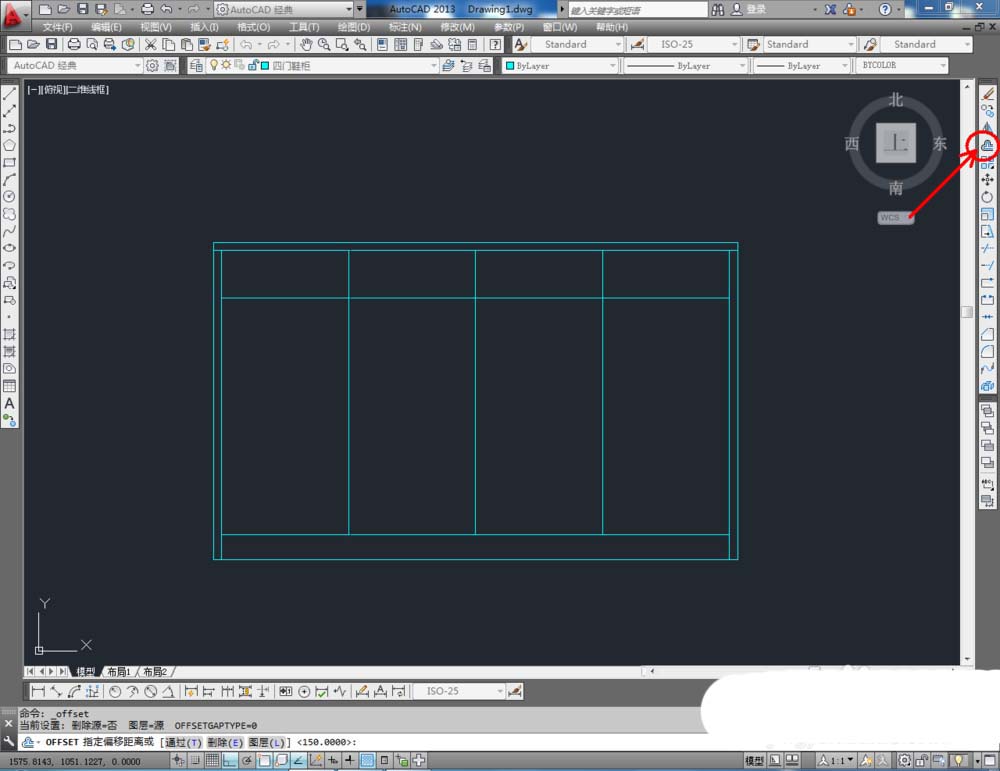

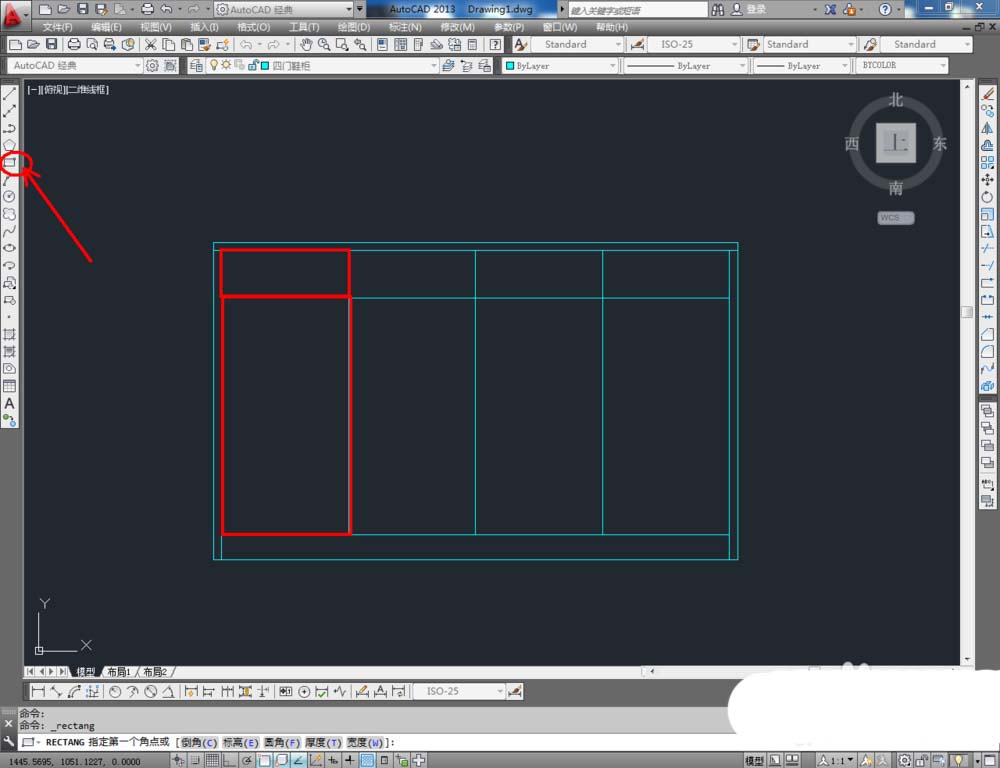

6、点击【直线工具】，在图示区域绘制两条直线线段。选中这两条线段，在命令栏中输入：co，对选边进行移动复制（如图所示）；
7、最后，将制作好的拉手图块导入文件并调整好拉手的位置。完成细节部分的制作后，我们的四门鞋柜平面图便全部制作完成。
以上就是cad绘制四开门鞋柜平面图的教程，希望大家喜欢，请继续关注脚本之家。
