AutoCAD画图时如何让直线标注显示直径符号?

AutoCAD画图时如何让直线标注显示直径符号?CAD这款图像处理软件很多网友都入手了。那么在使用过程里，想让直线标注显示直径符号，如何操作呢？下文是小编为大家整理的关于AutoCAD画图时让直线标注显示直径符号的操作流程，感兴趣的朋友快来了解一下吧。

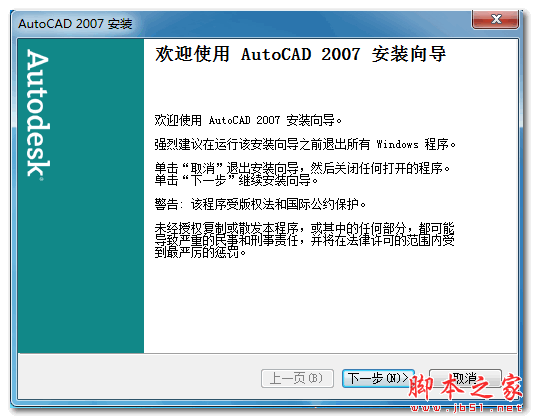

AutoCAD 2007 官方中文精简版(附序列号) 32/64位

• 类型：3D制作类
• 大小：123MB
• 语言：简体中文
• 时间：2017-03-27

查看详情

CAD画图时让直线标注显示直径符号的操作流程

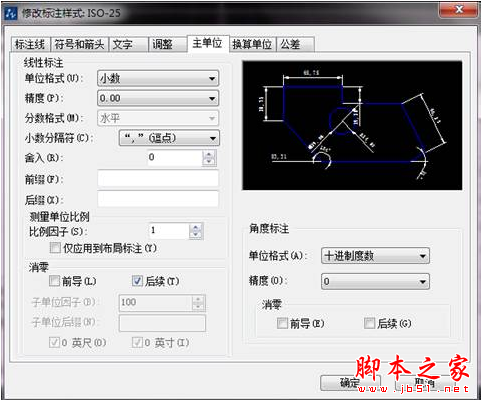

      1、 首先，我们打开标注样式管理器，点击“修改”，找到主单位选项卡。

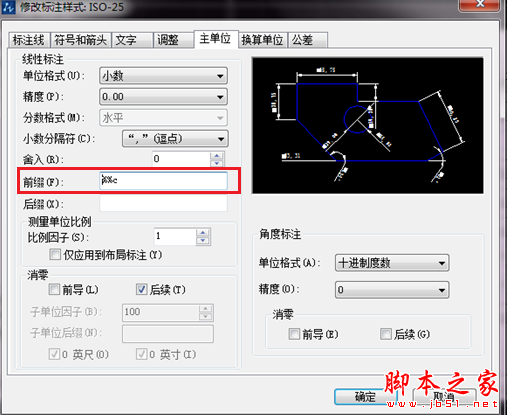

      2、在主单位下找到前缀，在前缀这一栏中输入%%c(注意：输入字符时必须是英文输入法状态)，然后点击“确定”。

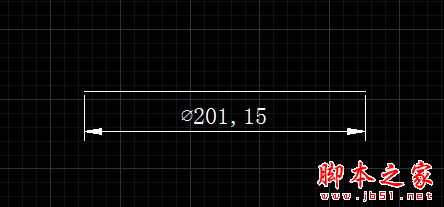

      3、这时我们对直线进行标注时就会有直径符号Φ显示出来了。

      上文就讲解了CAD画图时让直线标注显示直径符号的操作流程，希望有需要的朋友都来学习哦。
