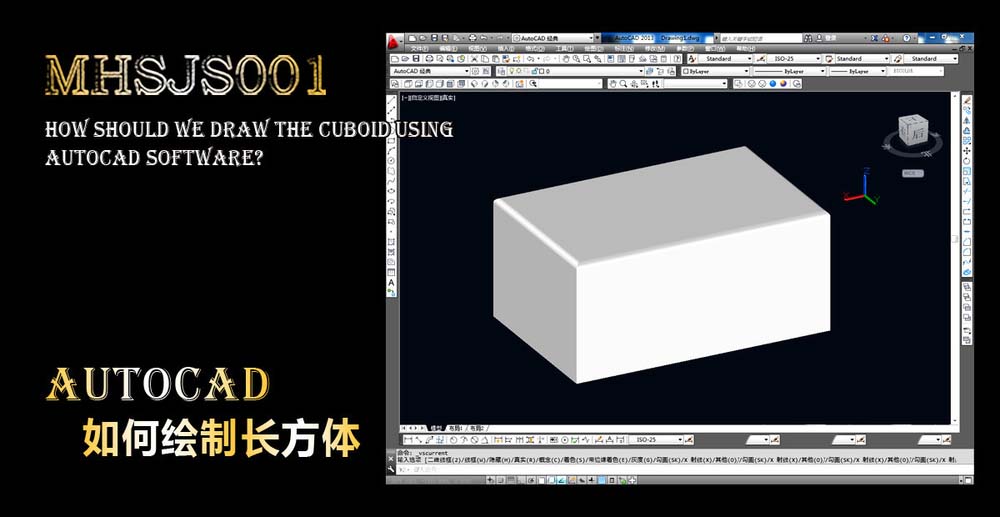

一般说道建模都会想到3dmax，但是cad中也可以建模的，今天我们就来看看cad制作长方体三维模型的教程。

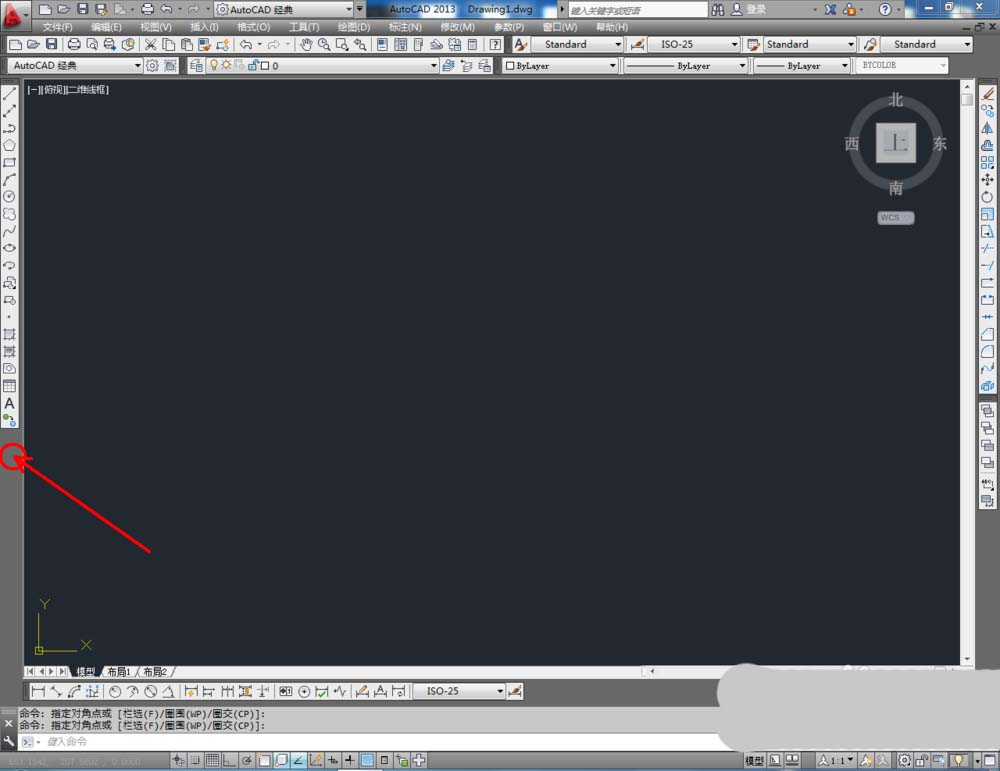

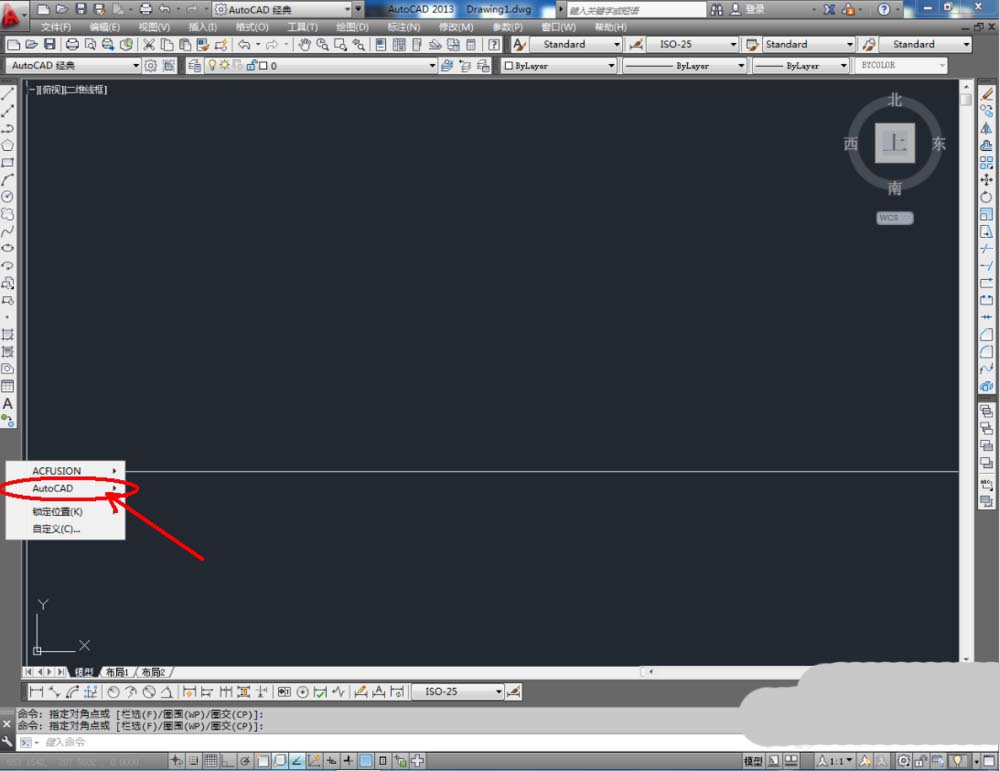

1、打开AutoCAD 2013软件，鼠标移动到图示区域，点击鼠标右键-【AutoCAD】，勾选【视图】、【视觉样式】和【三维导航】，将这三个工具栏调出并按图示调整好工具栏的位置；

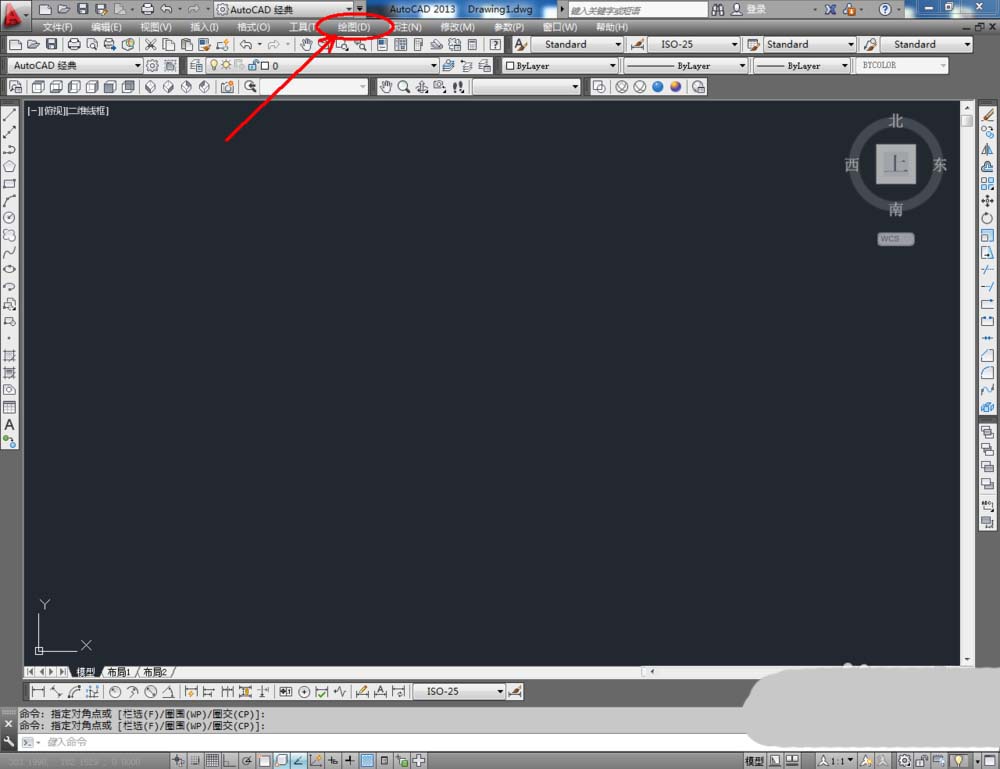

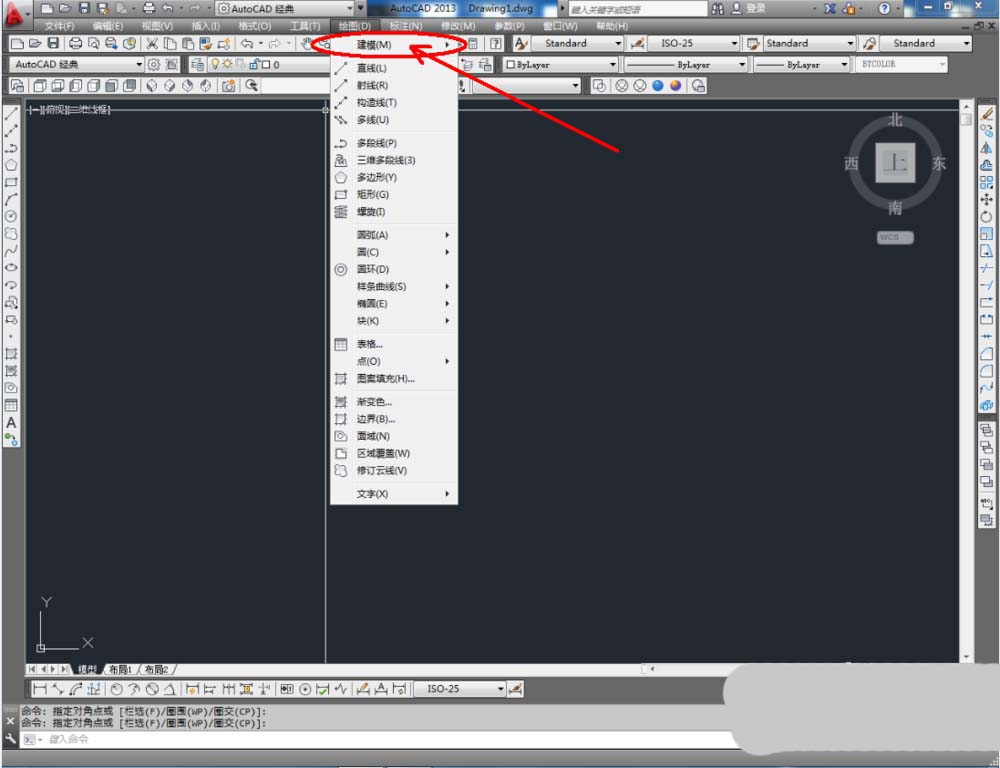

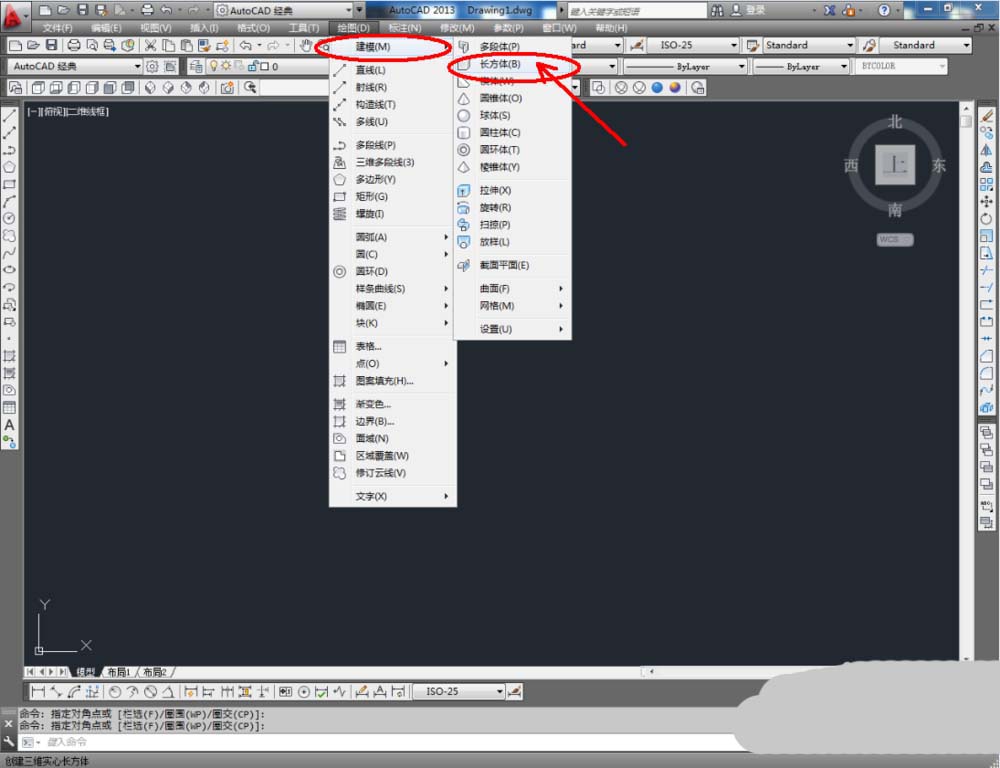

2、点击【绘图】-【建模】-【长方体】，按图示在作图区域绘制一个长方体模型。完成后，点击视图栏中的【西南等轴测】将视图切换为西南视角（如图所示）；

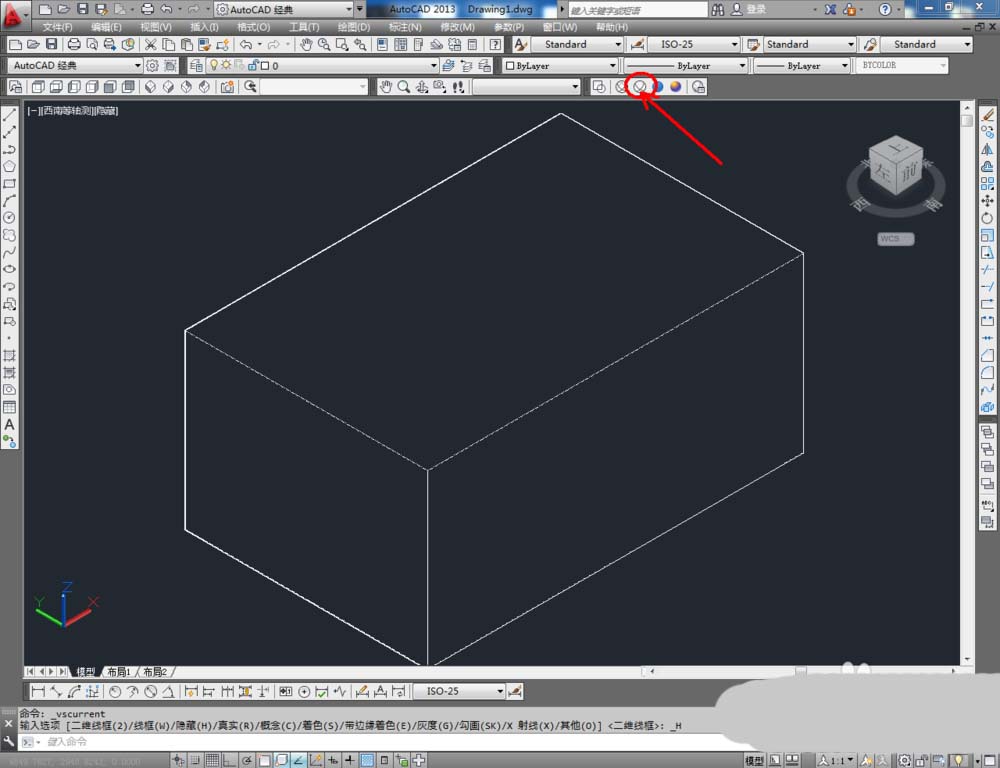

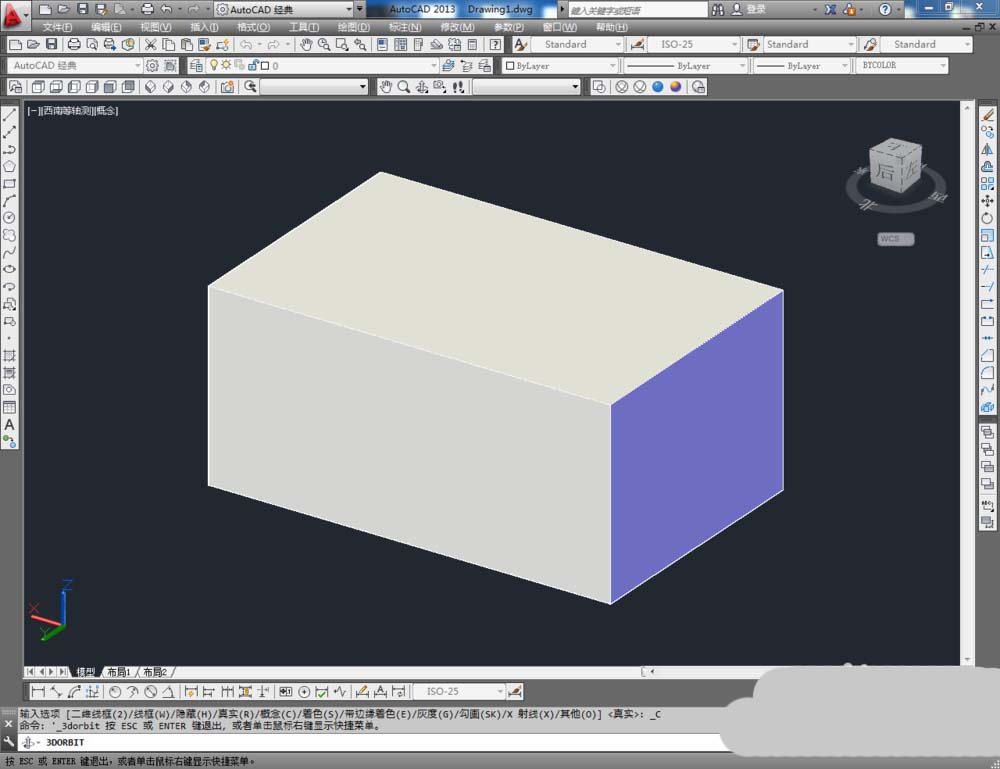

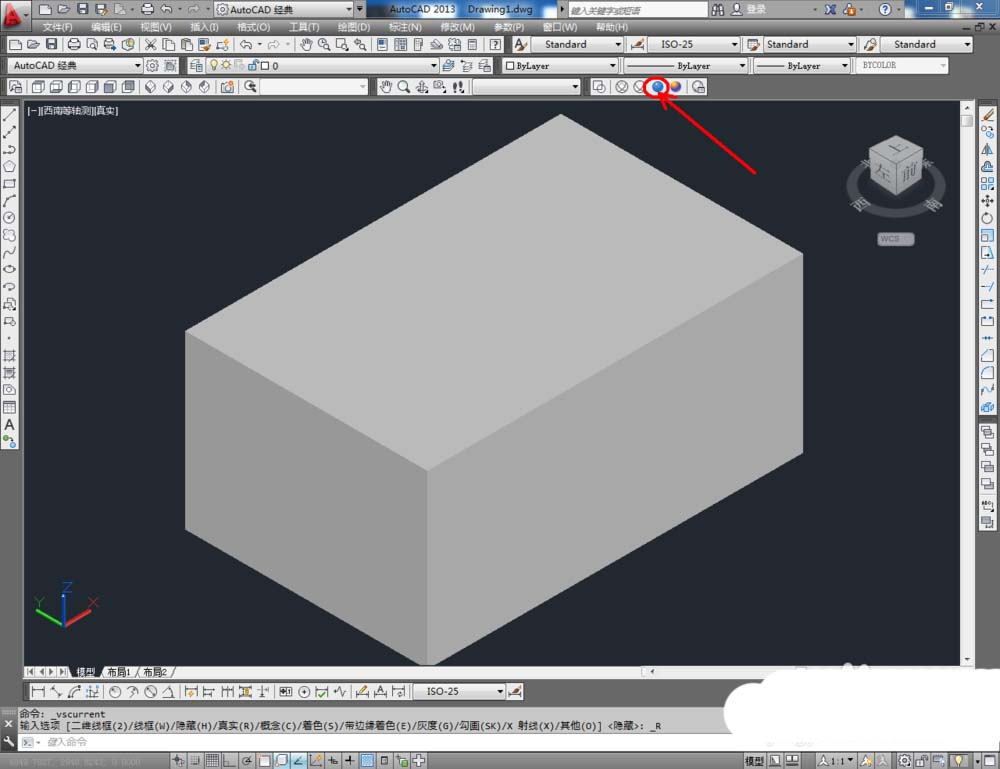

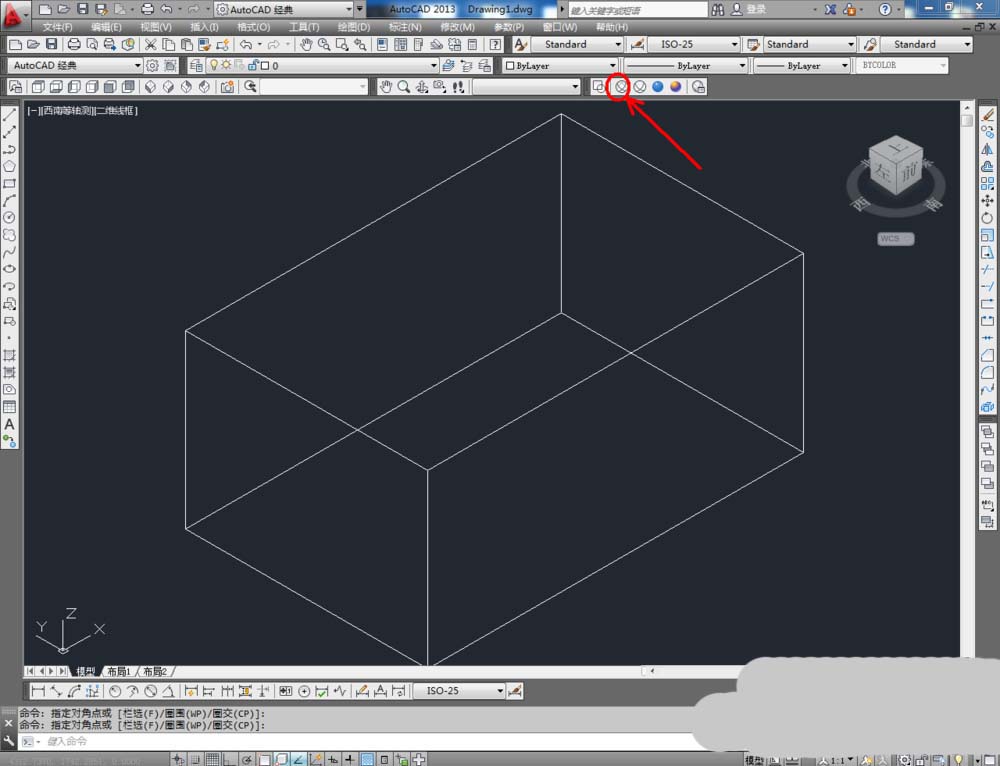

3、鼠标依次点击视觉样式中的【线框】、【隐藏】、【真实】、【概念】图标，可绘制出各种视觉样式的长方体模型（如图所示）；

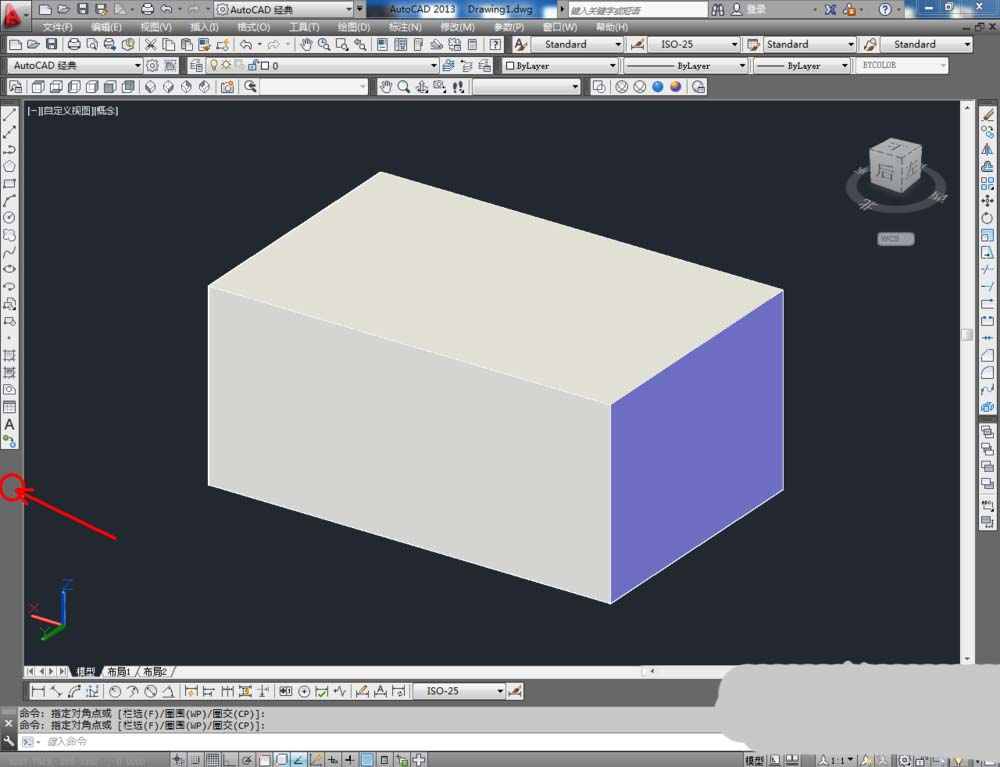

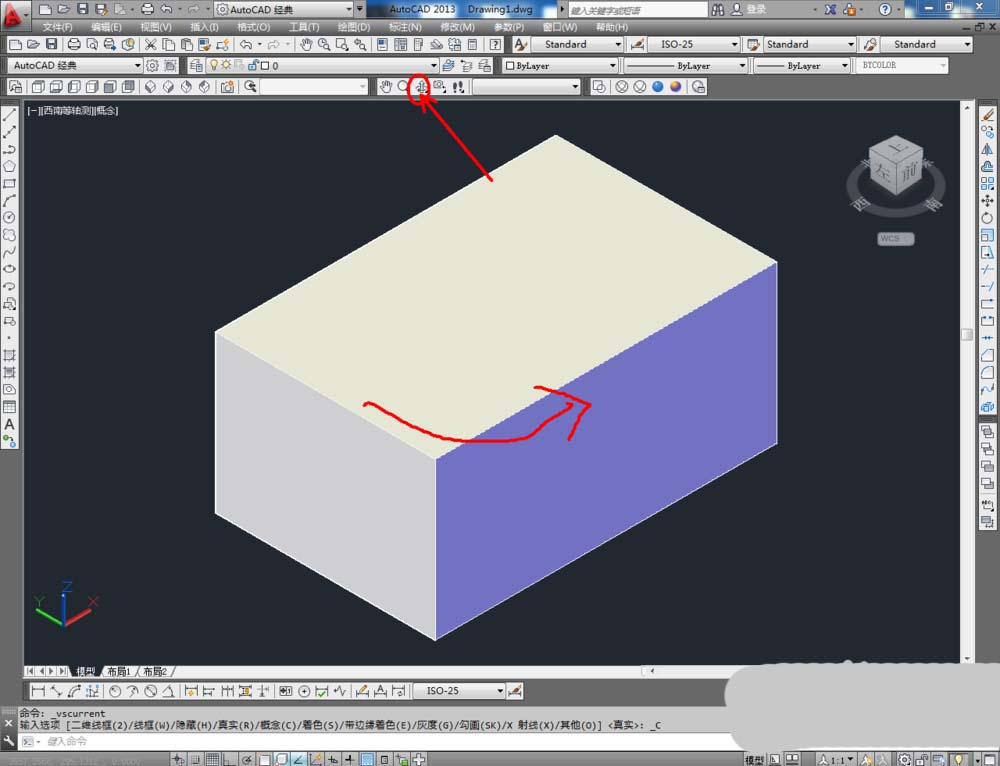

4、点击【受约束的动态观察】，通过旋转观察长方体的各个视角。点击鼠标右键-【AutoCAD】，勾选【实体编辑】将实体编辑工具栏调出（如图所示）；

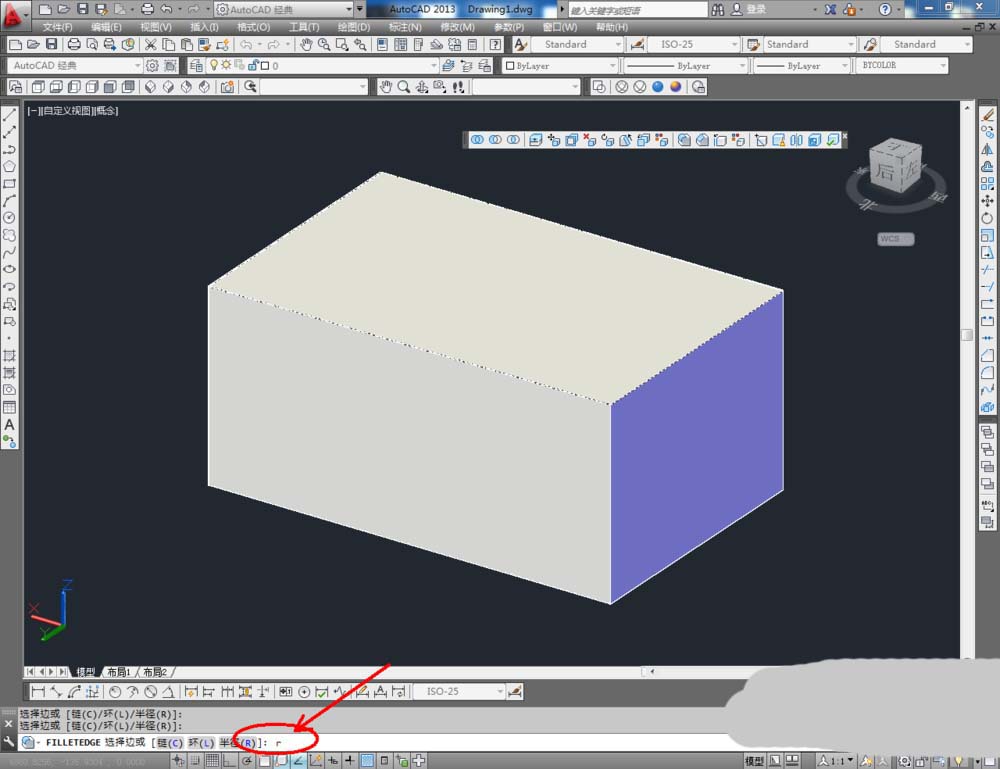

5、通过【实体编辑】工具，我们可以对长方体模型进行进一步编辑制作。我们以圆角边为例，点击【圆角边】鼠标选中需要圆角处理的边线后，在命令栏输入：r，并按下空格键，输入数量：50，完成选边的圆角处理。这样我们用cad绘制的长方体就制作完成了。
以上就是cad制作圆角效果长方体的教程，希望大家喜欢，请继续关注脚本之家。
