cad在绘制图纸的时候，经常会碰到需要绘制自定义图案的问题，该怎么绘制不规则的图形呢？下面我们就来看看详细的教程。

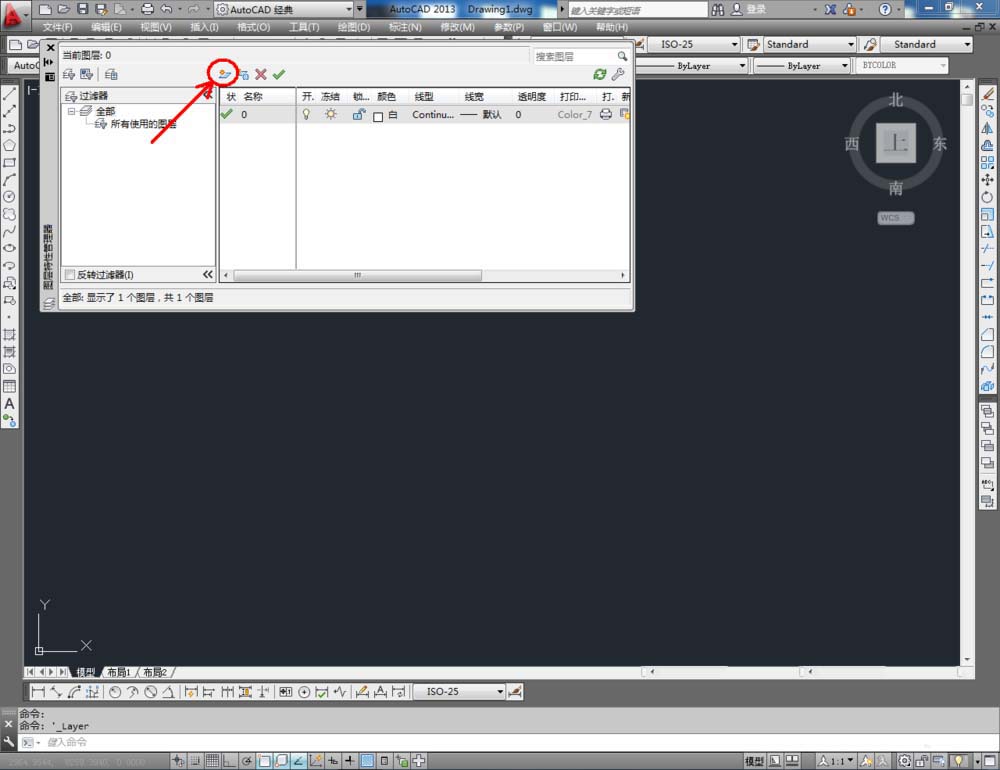

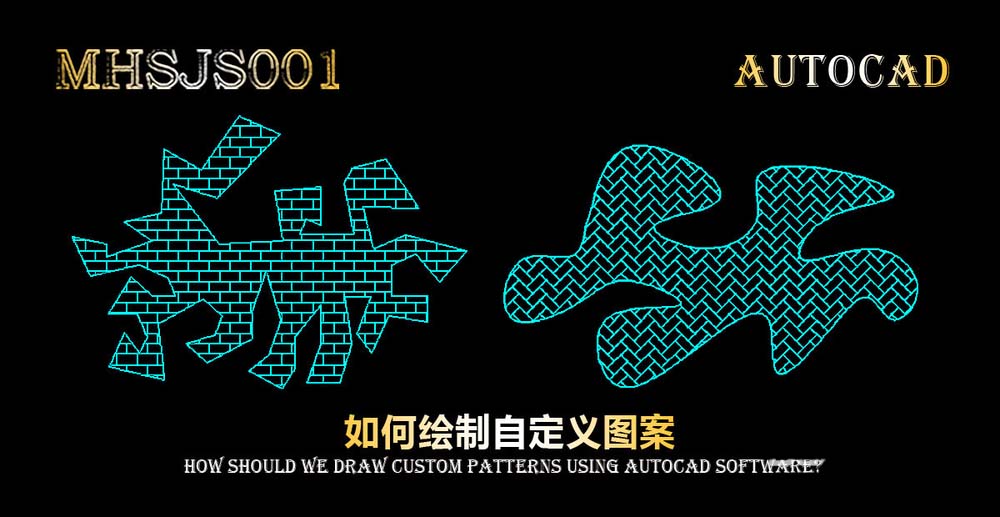

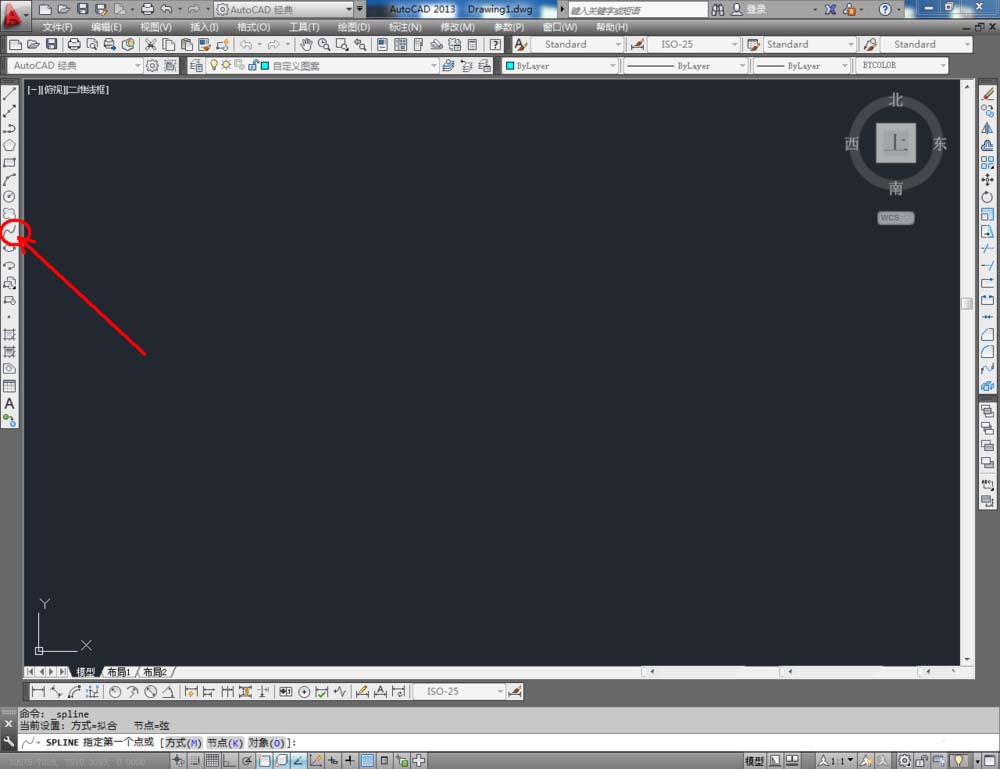

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：自定义图案。点击色块，按图示设置一个图层颜色，完成自定义图案图层的设置（如图所示）；

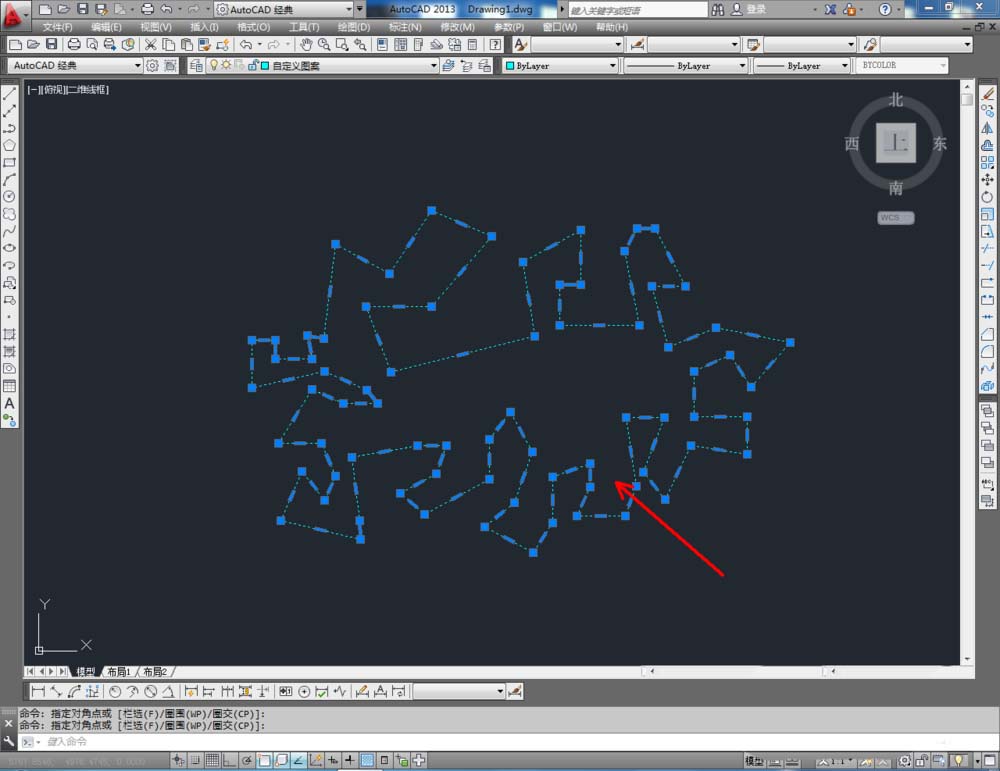

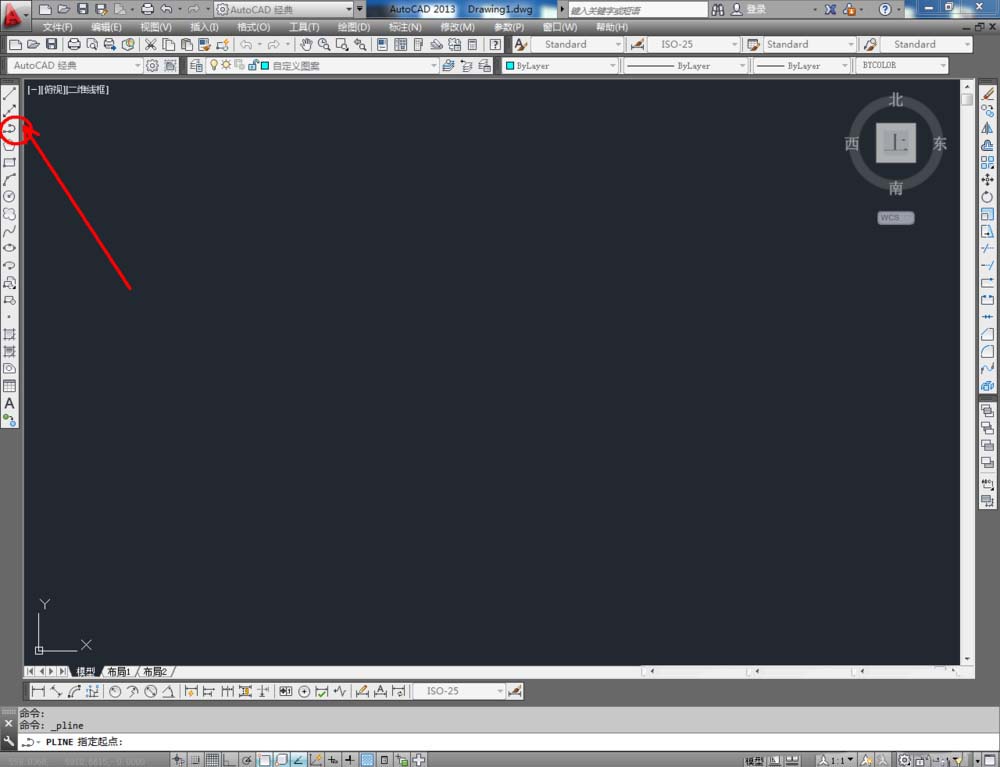

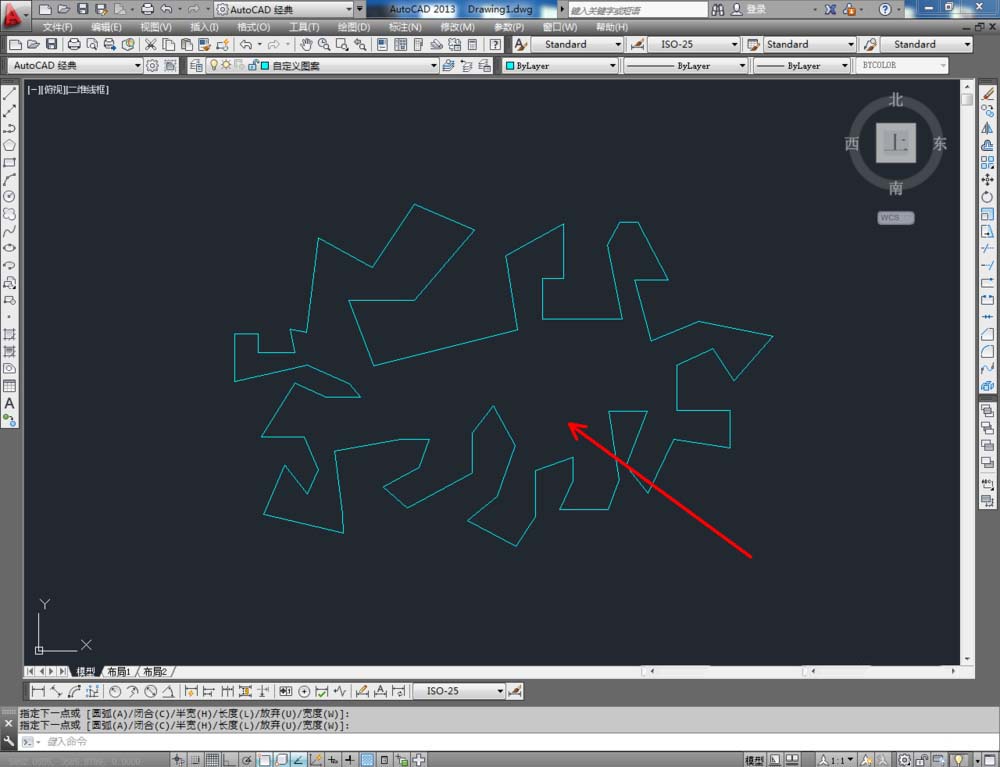

2、直线自定义图案的制作。点击【多段线工具】按图示在作图区域绘制出一个多边图案。选中图案，通过对图案上的节点进行调整，完成直线自定义图案的绘制（如图所示）；

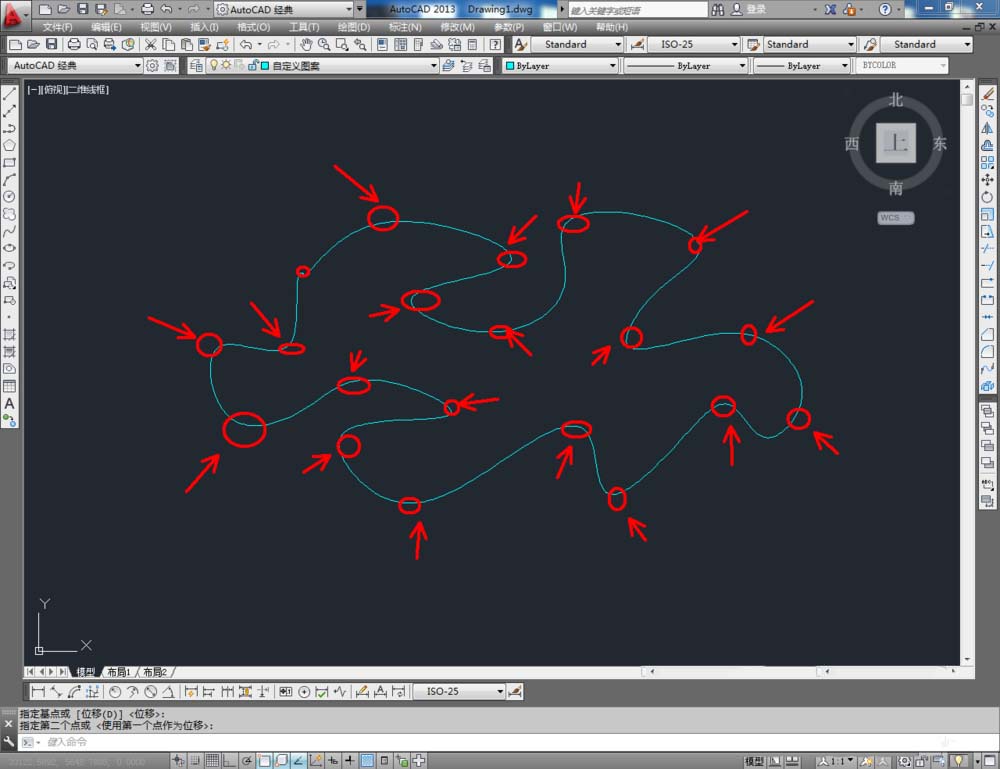

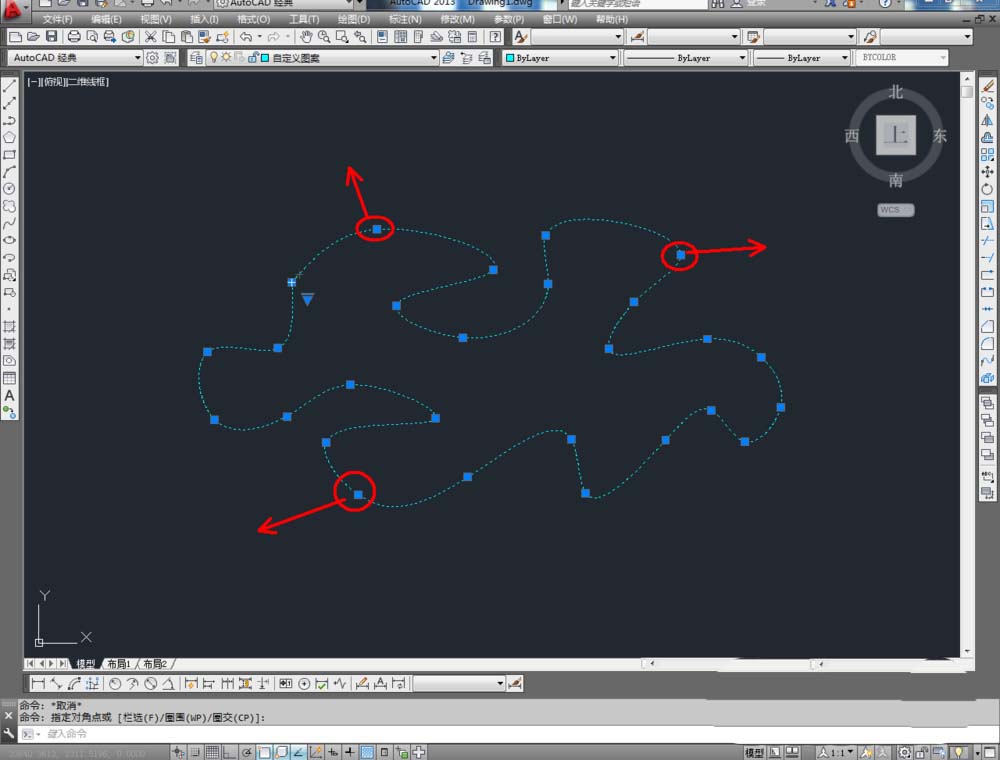

3、曲线自定义图案的制作。点击【弧线工具】按图示在作图区域绘制一出一个曲线图案。选中图案，通过对图案上的节点的调整，制作出我们自定义图案造型（如图所示）；

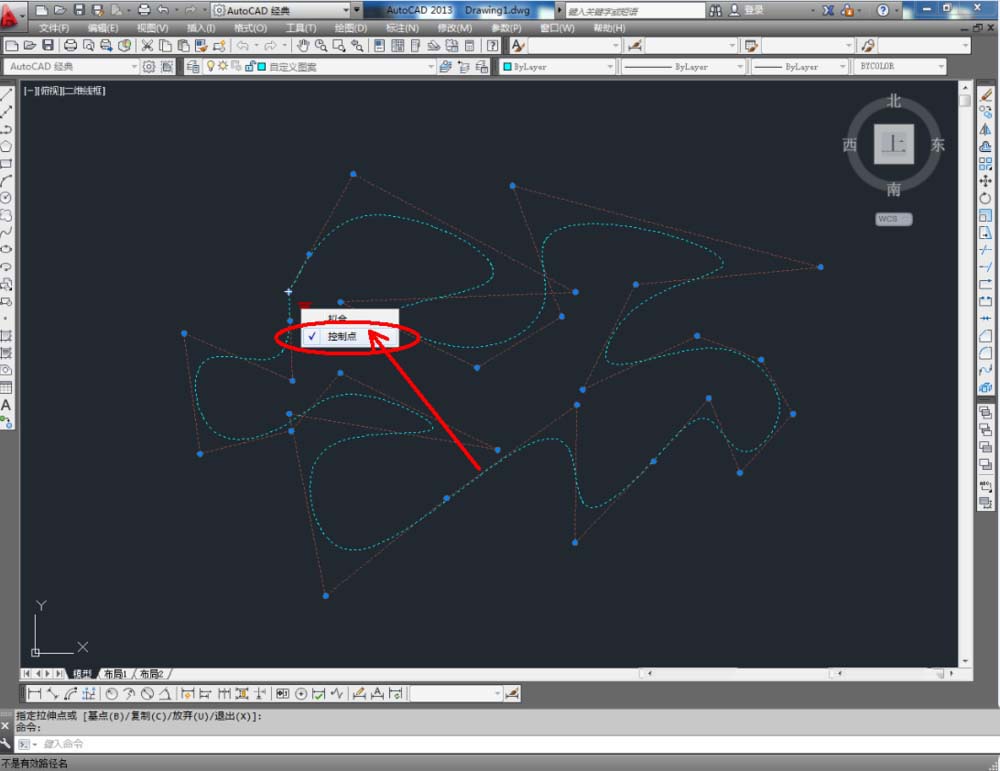

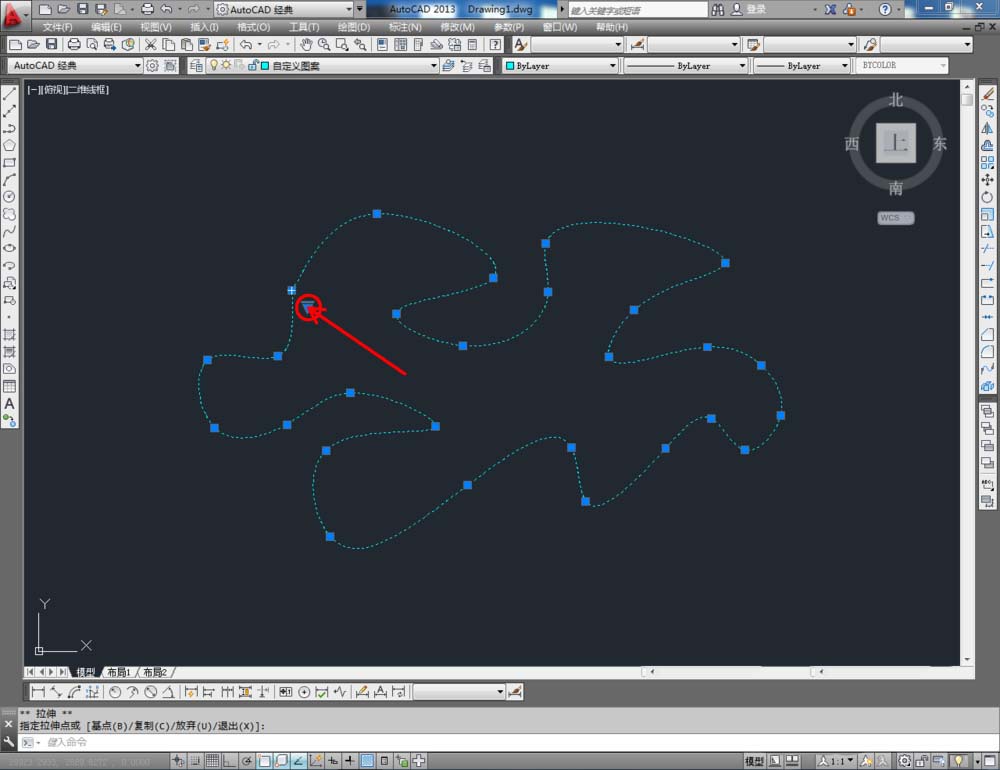

4、点击图示小三角，勾选【控制点】，通过对控制点的调整，同样也可以制作出我们想要制作的自定义图案（如图所示）；

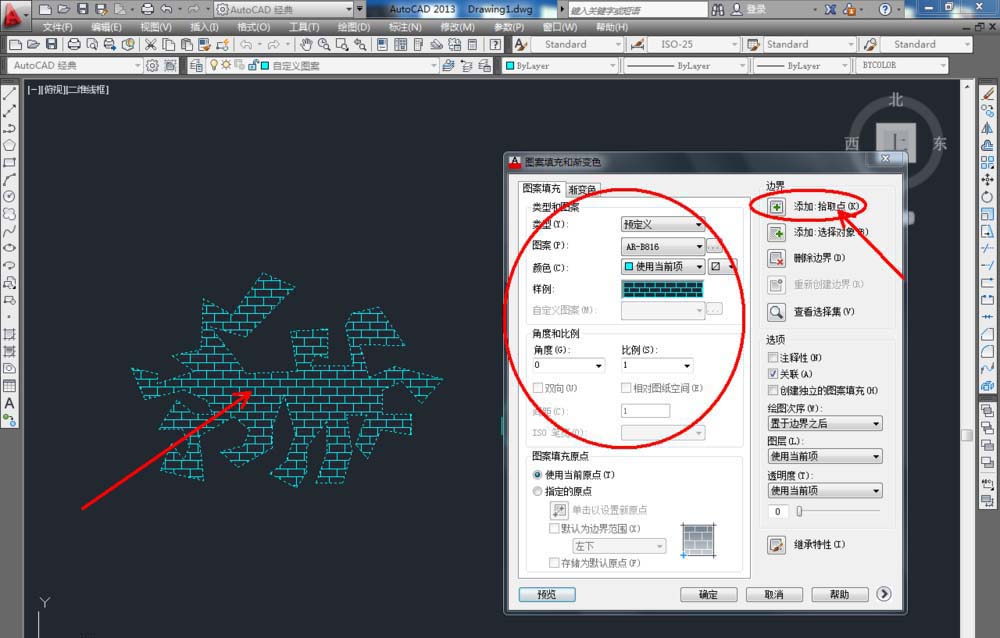

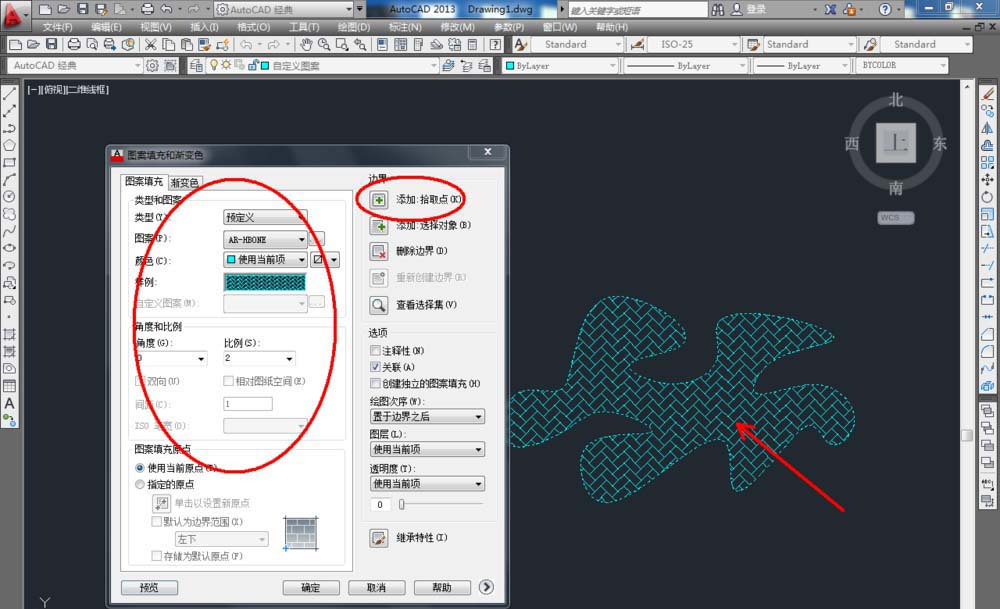

5、完成自定义线条图案的绘制后，进行图案填充。点击【图案填充】，弹出图案填充设置栏，按图示设置好图案样例、颜色等各个参数后，进行图案填充，完成自定义图案的绘制。
