AutoCAD是工程制图必备软件。但怎样设置标注样式，就连多数有经验的从业者都不知其所以然，面对接手的文件里不规范的标注样式，修改起来费时费力，有时甚至完全摸不着头脑，还得重建样式。其实只要遵循规范的设置参数，再修改或新建标注样式时，几乎可以做到“一键生成”，具体该怎么设置呢？下面我们就来看看详细的教程。
一、设置标注样式的最大误区

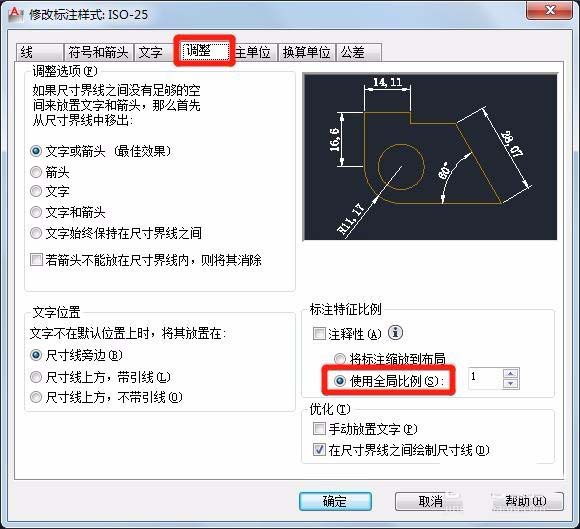

1、很多人都不了解“全局比例”的功能，让它保持默认参数“1”。这个误区不只是新手的误区，而这个参数也正是实现“一键生成”的关键。

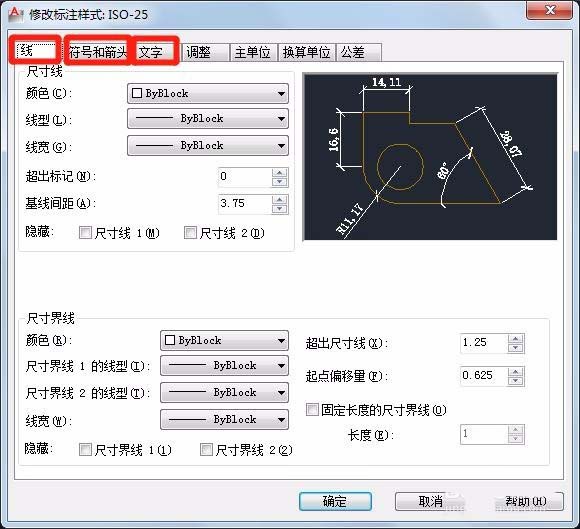

2、在“全局比例”参数为“1”时，针对不同比例的尺寸标注，都要分别修改“线”、“符号和箭头”、“文字”选项卡中的各种参数，费时费力。
3、下面重新认识一下标注样式的基本参数，体会一下规范的设置怎样实现“一键生成”。
二、规范的设置 - 认识基本的尺寸标注

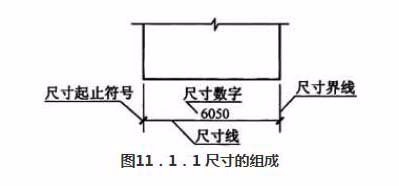

以建筑行业制图为例，先认识一下尺寸标注的基本构成部分。（下图摘自《房屋建筑制图统一标准》GB\T50001-2017）

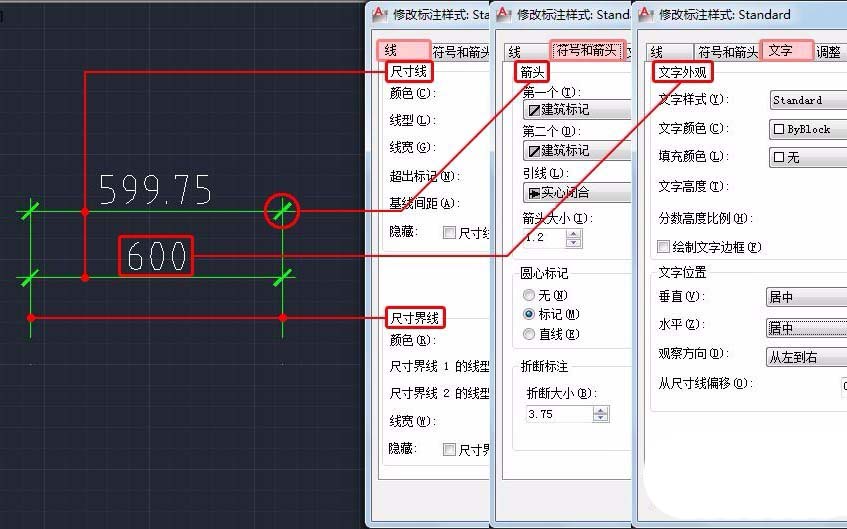

再认识一下基本的尺寸标注在AutoCAD中所对应的设置选项。
三、规范的设置 - 按实际尺寸设置参数

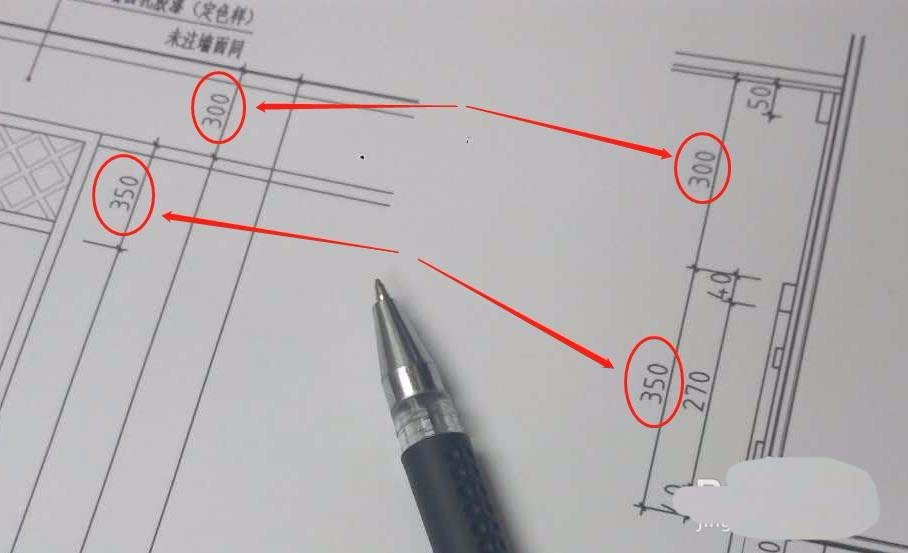

在图纸中，不同比例的标注，文字高度、箭头符号的大小都是一样的。不一样的只是比例，对应参数设置中的“全局比例”。下图中，同样是“300mm”、“350mm”的尺寸，右侧剖面大样（1:10）比左侧立面图（1:20）放大一倍，但文字高度、箭头符号等所有标注元素都保持了同样的大小和外观样式。

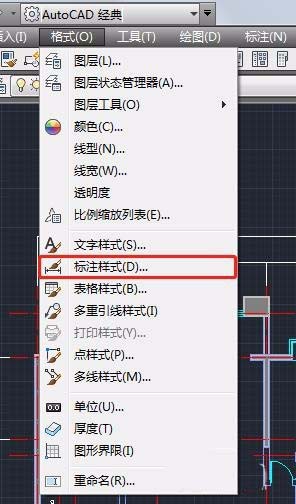

1、打开“标注样式”设置窗口。下列方式可以打开“标注样式”设置窗口。

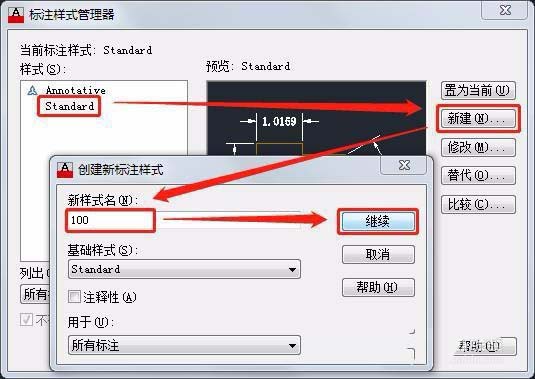

2、以比例“1:100”为例，新建“1:100”标注样式。以系统默认样式“Standard”为基础样式，点击“新建”；“新样式名”命名为“100”（1:100之意），点击“继续”。

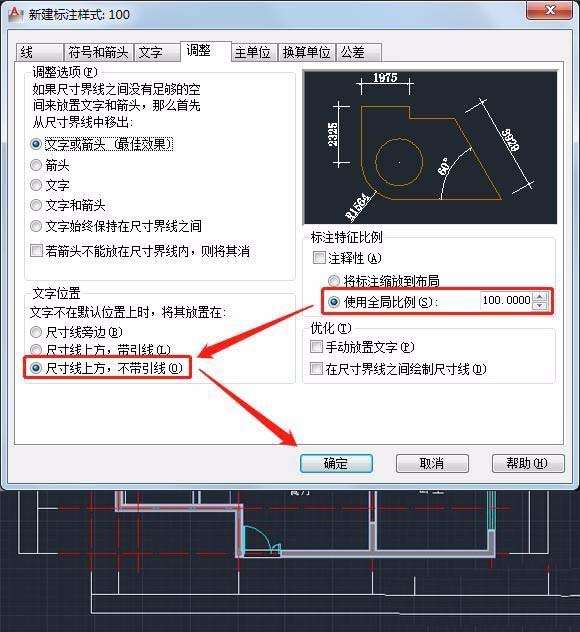

3、“调整”选项卡中的关键设置。下图设置释义：
“使用全局比例：100”：即比例1:100，按1:100比例打印后，样式中的所有参数就是打印在图纸上的大小；

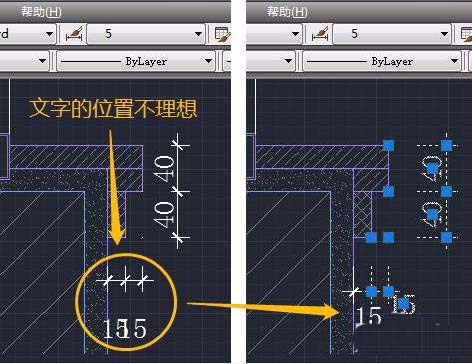

“文字位置：尺寸上方，不带引线”：拖动文字位置时，标注的其它部分不受影响（见下方图示）。

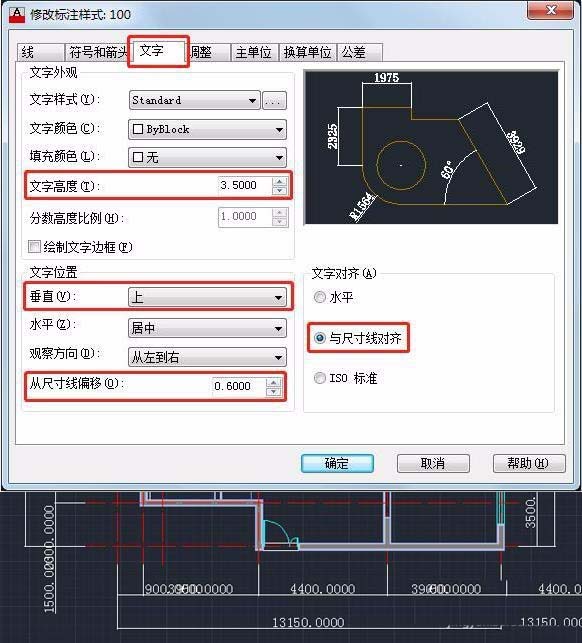

4、“文字”选项卡中的基本设置。下图设置释义：
“文字高度：3.5”：即文字高度3.5mm（打印在图纸上的尺寸，后均同）；
“文字位置|垂直：上”：文字位于尺寸线上方；
“文字位置|从尺寸线偏移：0.6”：即文字距离尺寸线0.6mm；
“文字对齐：与尺寸线对齐”：即与尺寸线方向一致。
（参看下方尺寸标注的外观样式。）

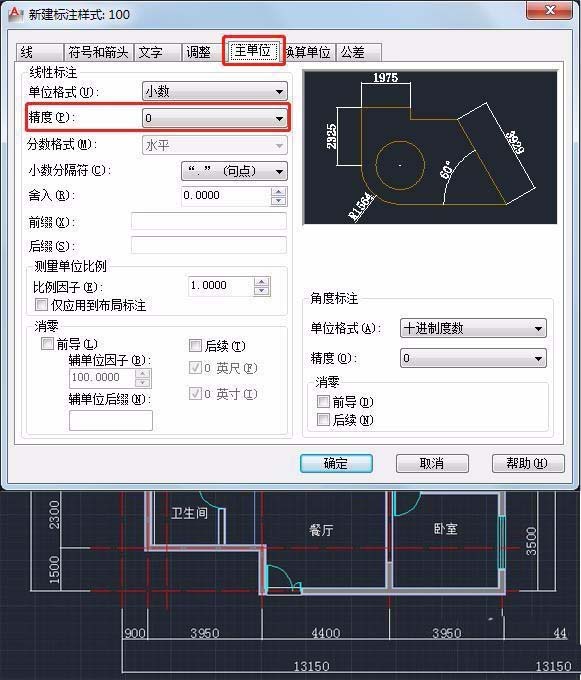

5、“主单位”选项卡中的基本设置。下图设置释义：
“精度：0”：即标注尺寸精确到个位数；
（参看下方尺寸标注的外观样式。）
注：总平面图中常用“米”单位，标注尺寸精确到小数点后两位或三位，则“精度”参数相应设为“0.00”或“0.000”。

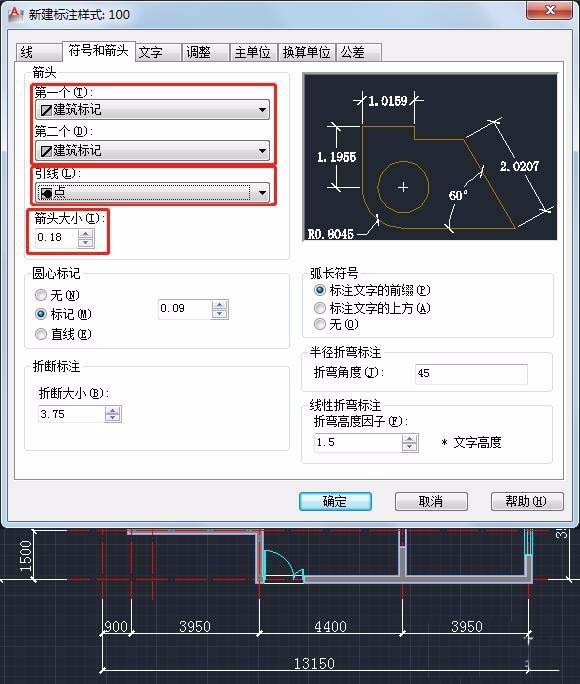

6、“符号和箭头”选项卡中的基本设置。下图设置释义：
“箭头：建筑标记”：建筑行业使用的尺寸起止符号；
“引线：点”：即文字引线标注符号；
“箭头大小：0.18”：即标记的大小是0.18mm。
（参看下方尺寸标注的外观样式。）

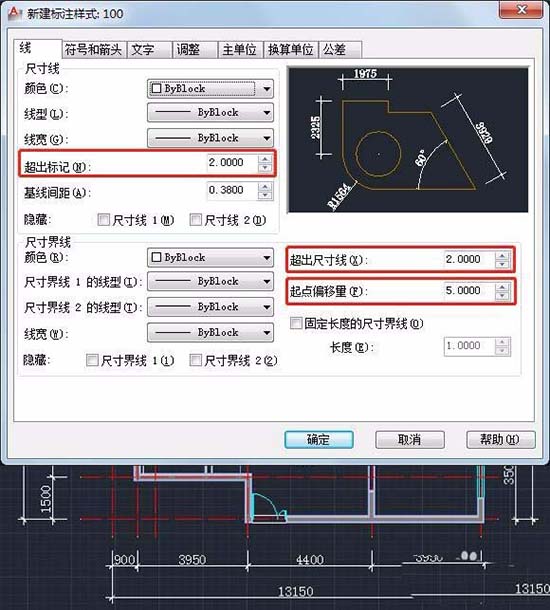

7、“线”选项卡中的基本设置。下图设置释义：
“超出标记：2”：即尺寸线超出建筑标记2mm；（标记为箭头时，该项为“0”；）
“超出尺寸线：2”：即尺寸界线超出尺寸线2mm；
“起点偏移量：5”：即尺寸界线距离测量尺寸的点位5mm。
（参看下方尺寸标注的外观样式。）
上述是对标注样式的常用基本参数的设置，请注意每一步设置后标注所产生的变化。这样设置的参数完全基于打印在图纸上的尺寸大小，便于理解。大家不要辜负了软件开发的良苦用心，还去费力把“字高”设为“300”……
四、规范的设置 - “一键生成”新的比例样式

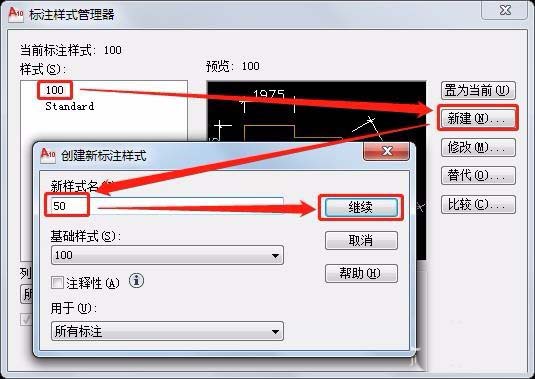

1、在“100”（即1:100）的标注样式基础上生成1:50的标注样式。再次打开“标注样式”设置窗口。选中标注样式“100”，点击“新建”；新样式名命名为“50”，点击“继续”。

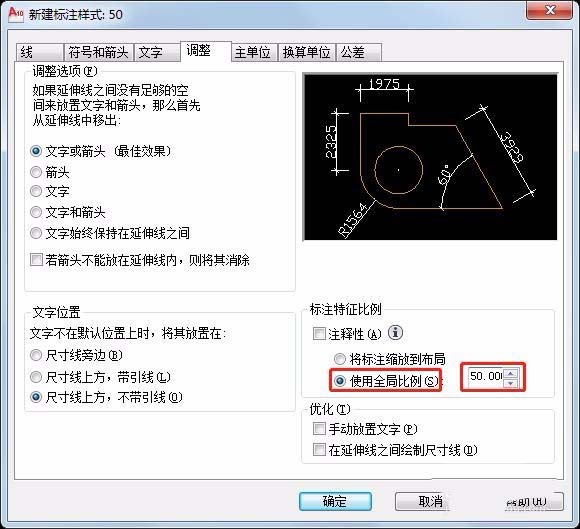

2、“一键生成”1:50标注样式：“调整”选项卡中，“全局比例”参数设置为“50”——搞定！（其它文字、符号、线、主单位……等等外观样式保持不变的情况下，统统不用修改！）

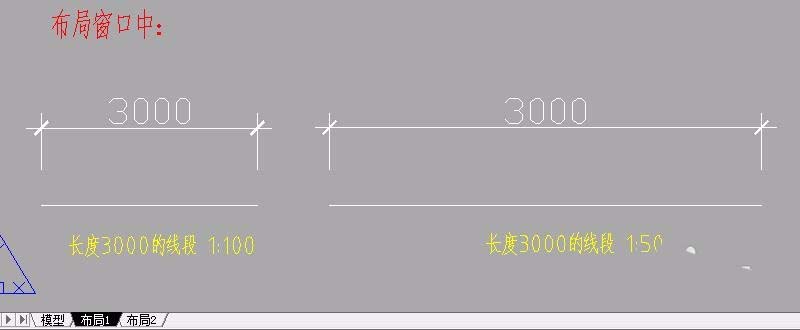

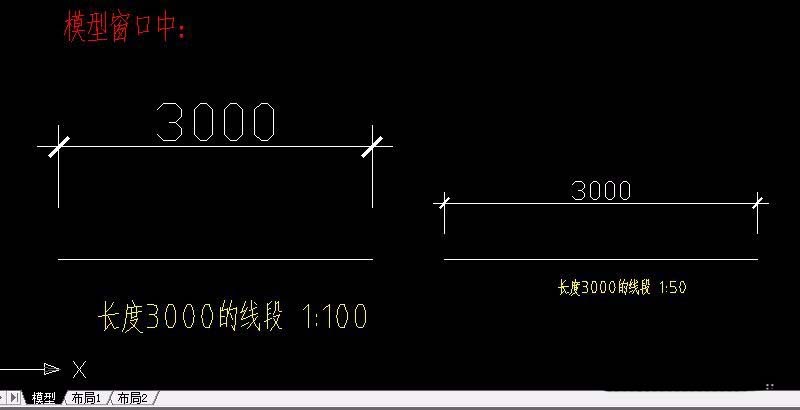

3、两种标注样式在模型窗口和布局窗口中的比较：在模型中，两条3000的线段长度相等，分别用“100”和“50”两种样式标注；在布局（即打印图纸）中，图样1:50比图样1:100大一倍，标注样式则完全一致。
以上就是cad设置标注样式的教程，希望大家喜欢，请继续关注脚本之家。
