cad中想要制作二斗柜平面图，该怎么制作呢？下面我们就来看看cad这孩子做二斗柜平面图的教程。

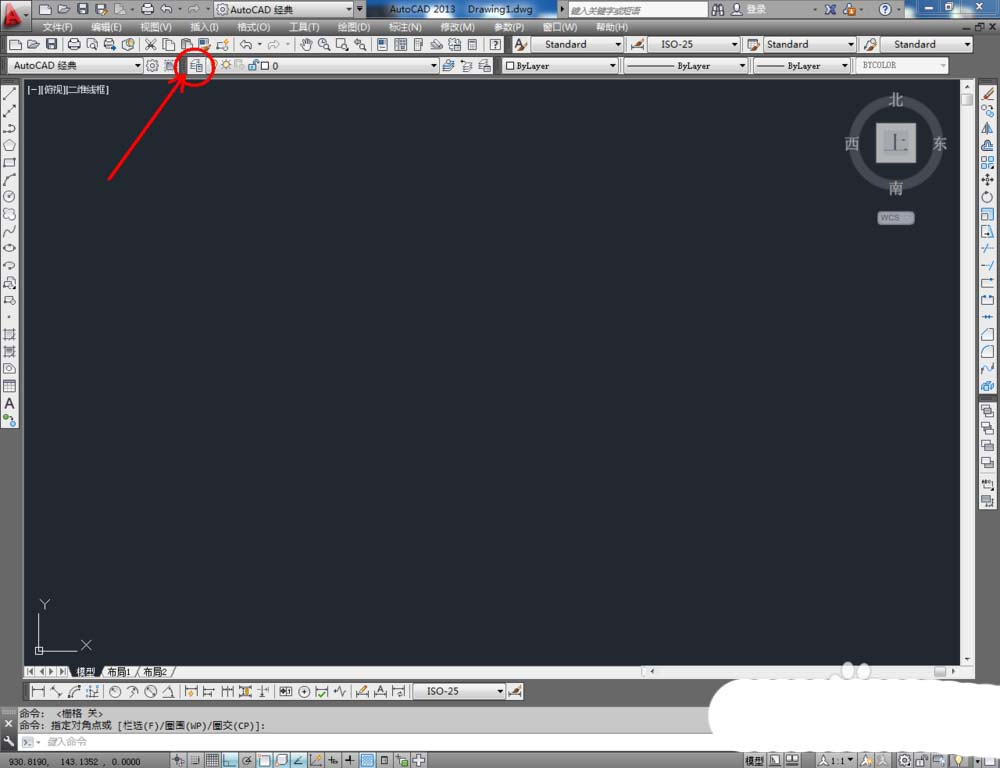

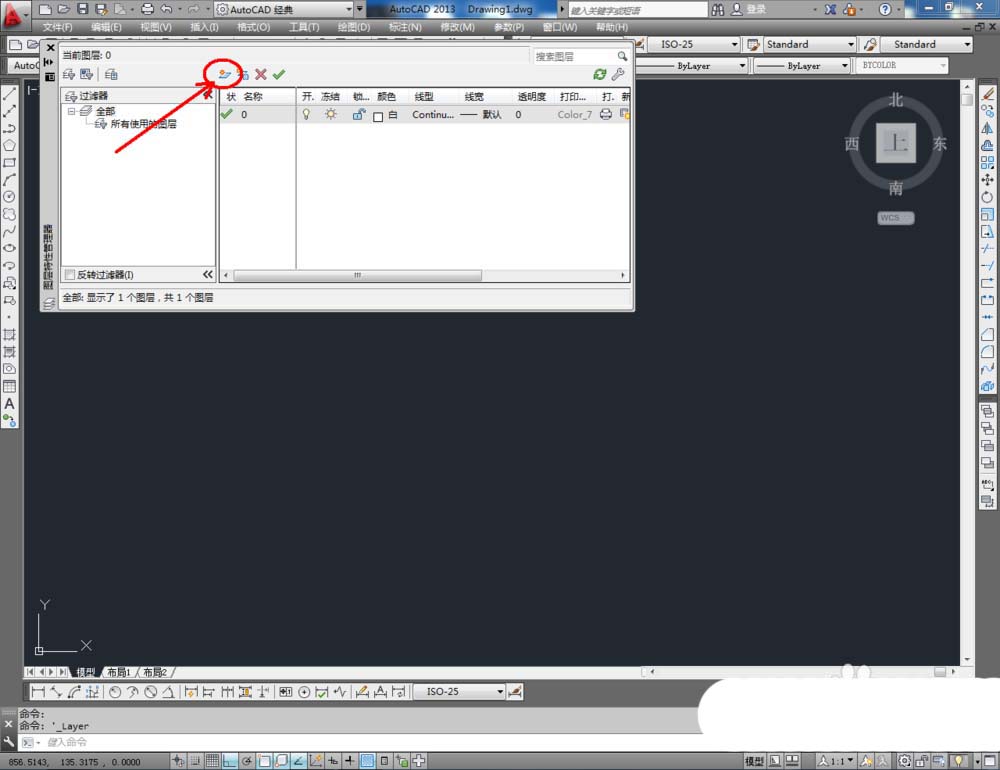

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：二斗柜。点击色块，按图示设置一个图层颜色，完成二斗柜图层的设置（如图所示）；

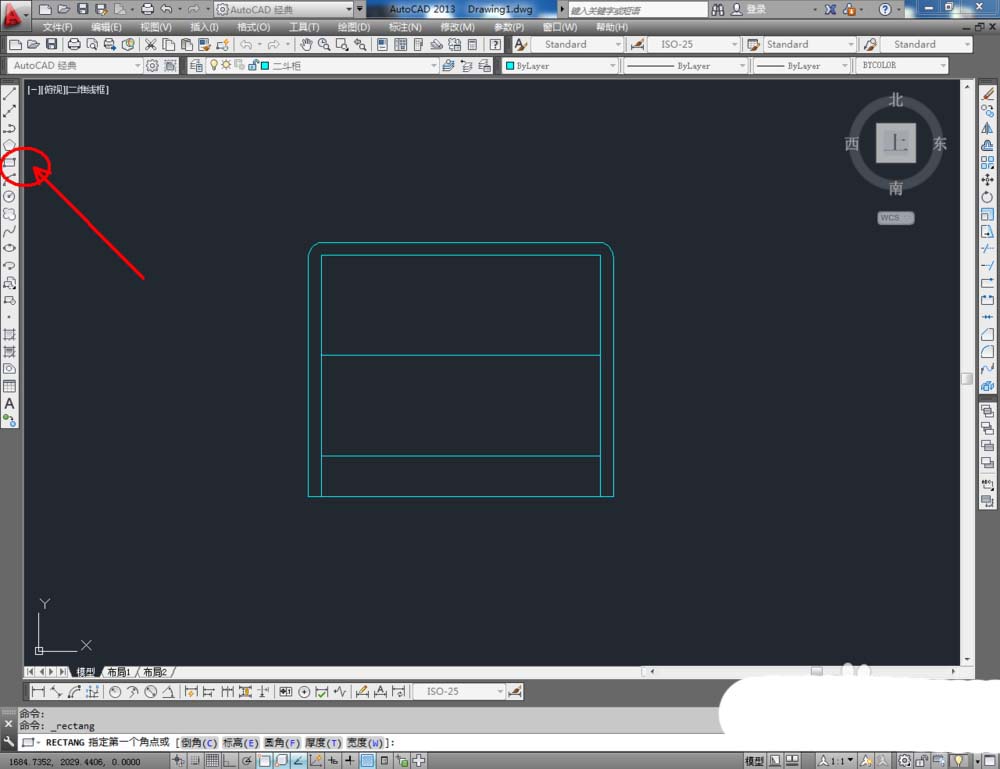

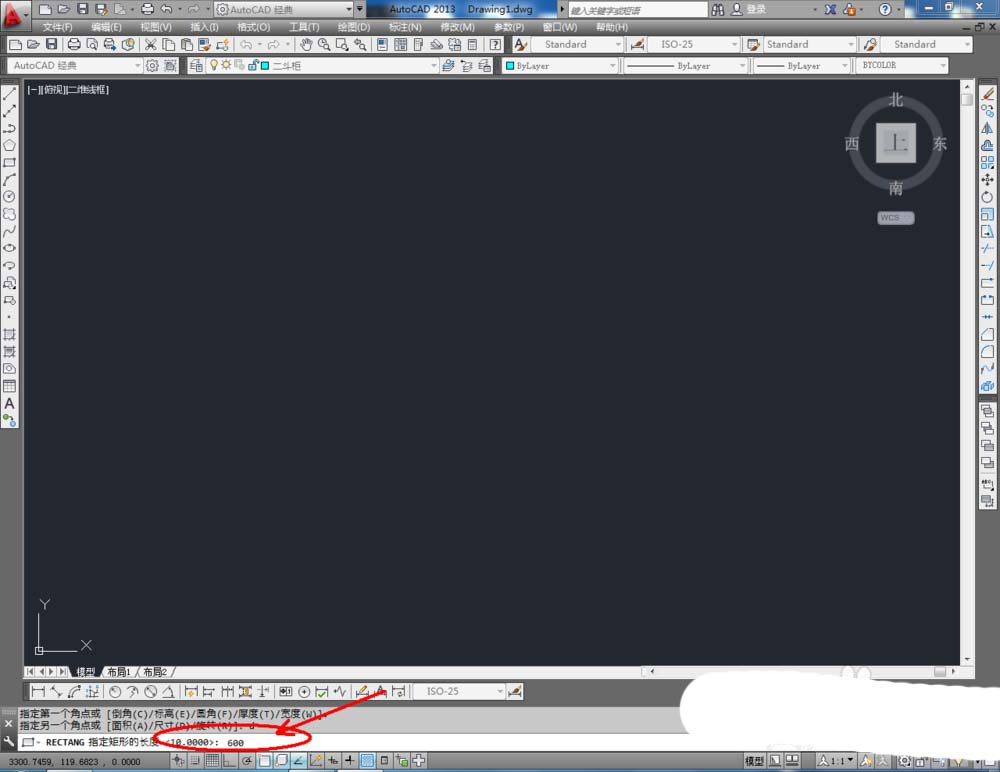

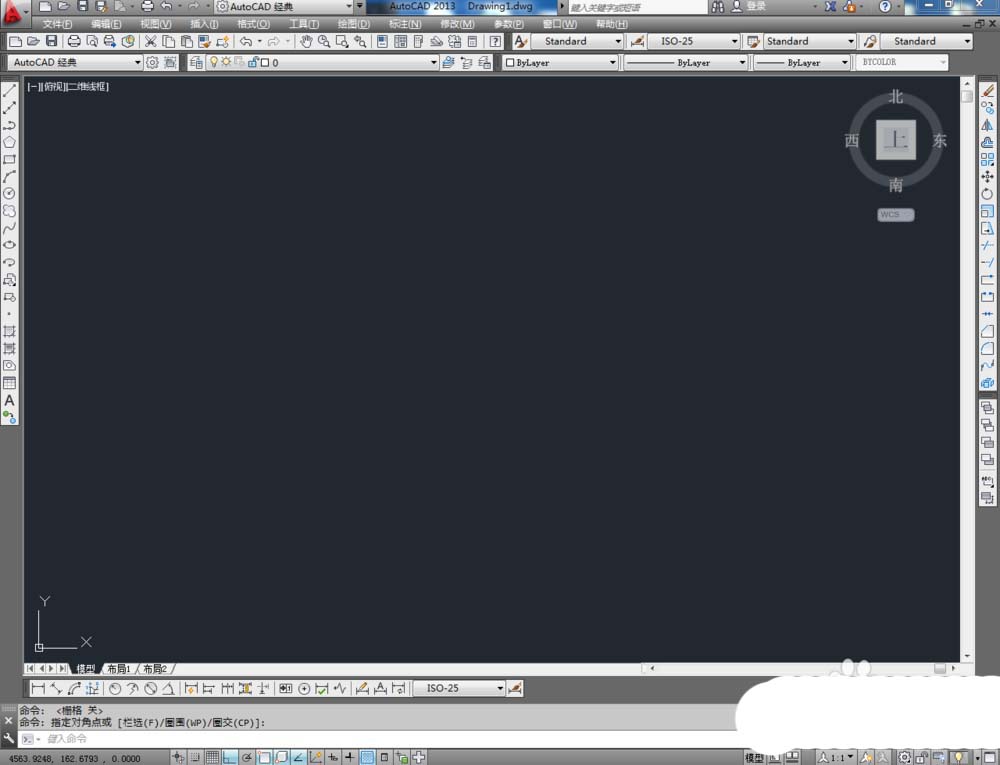

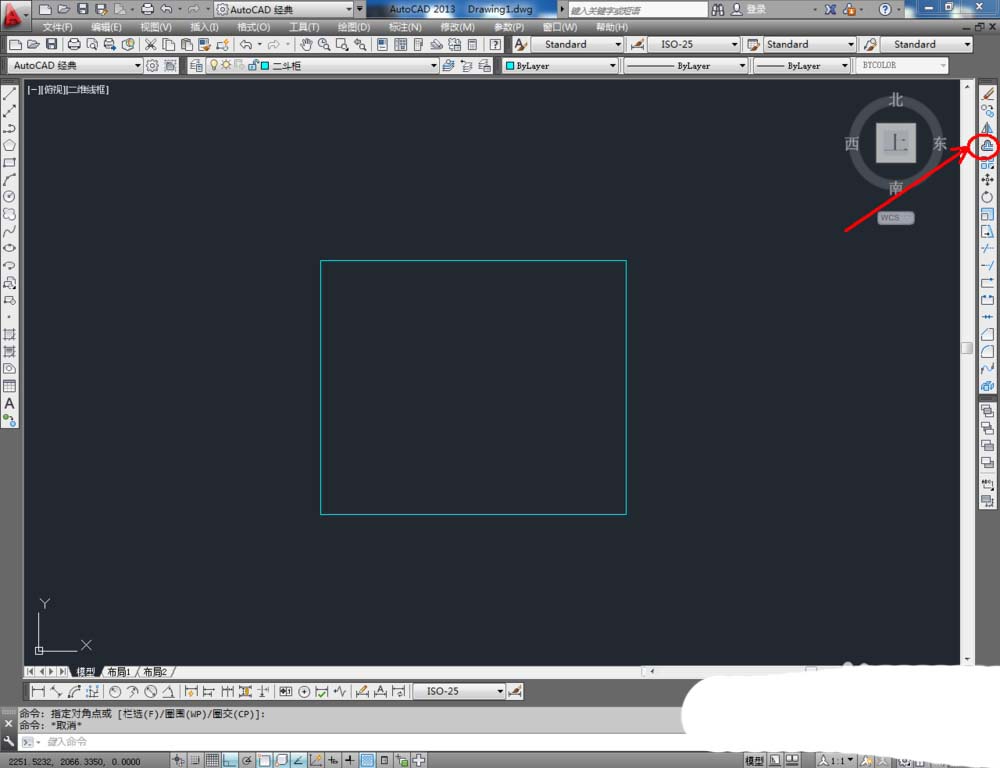

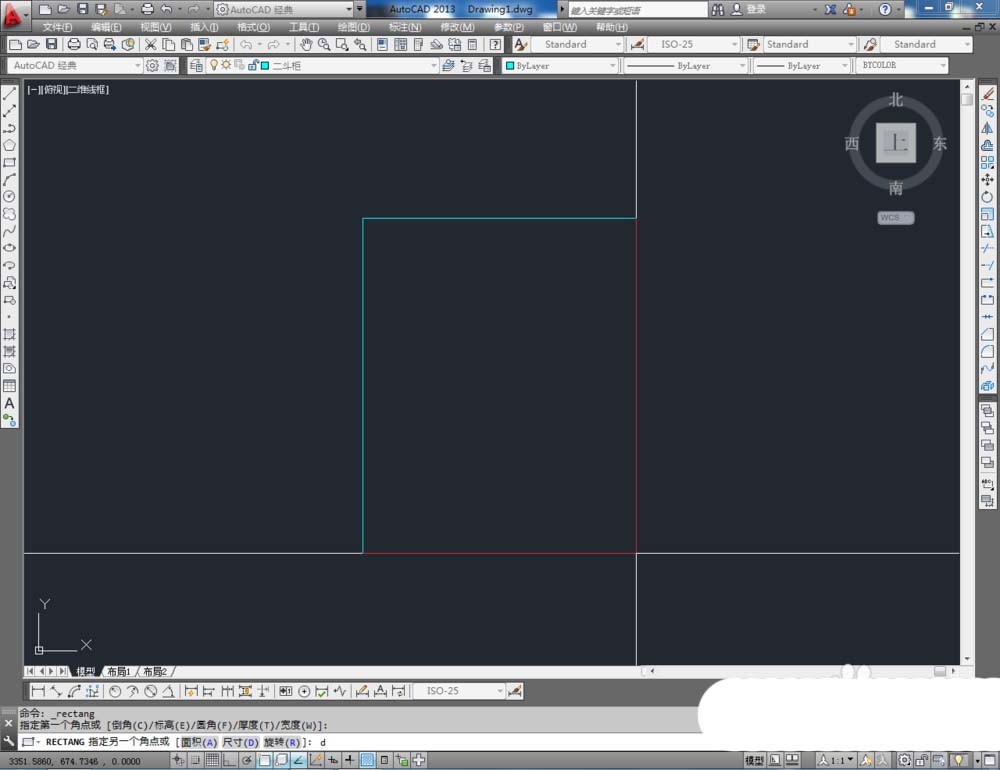

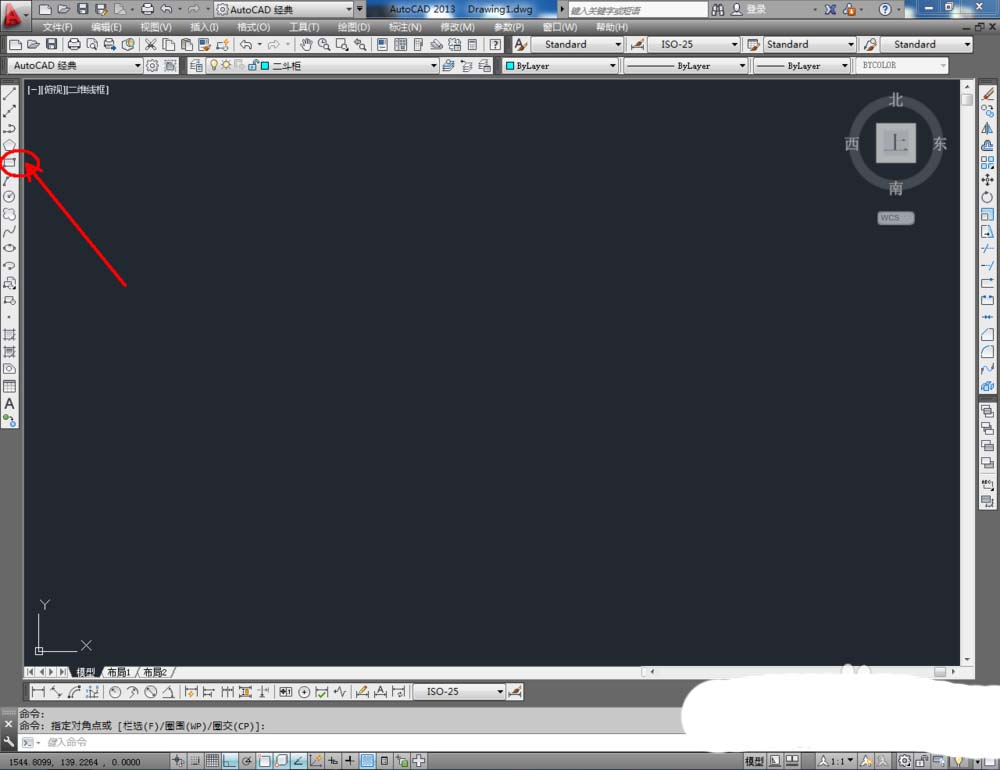

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：600并按下空格键，继续输入宽度数值：500并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

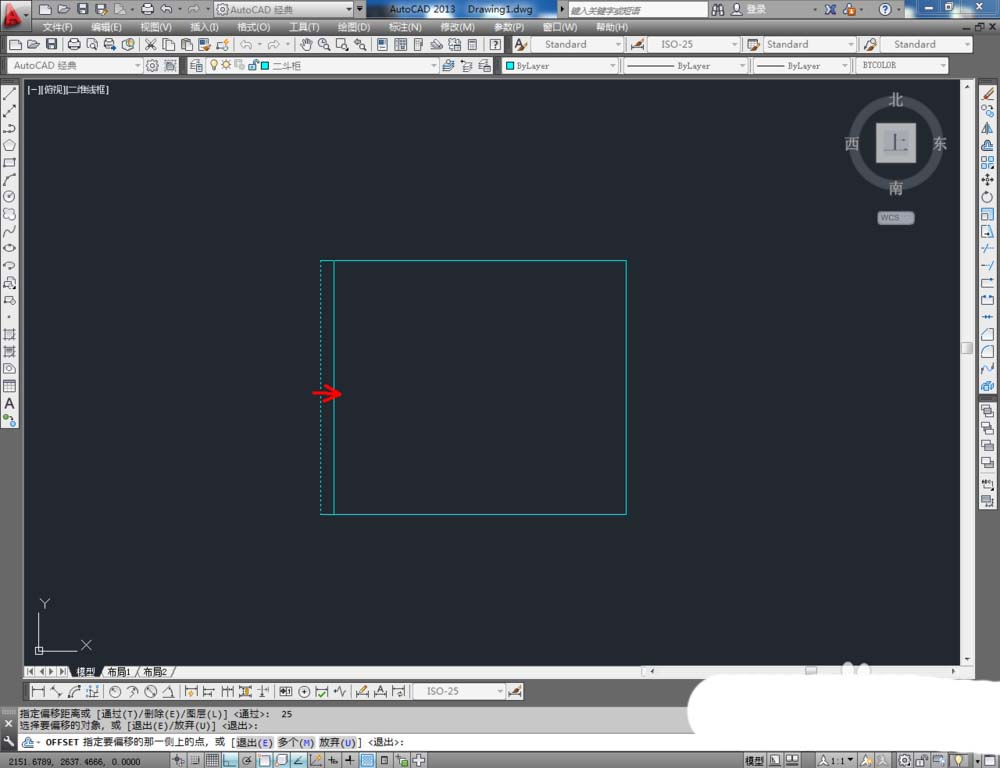

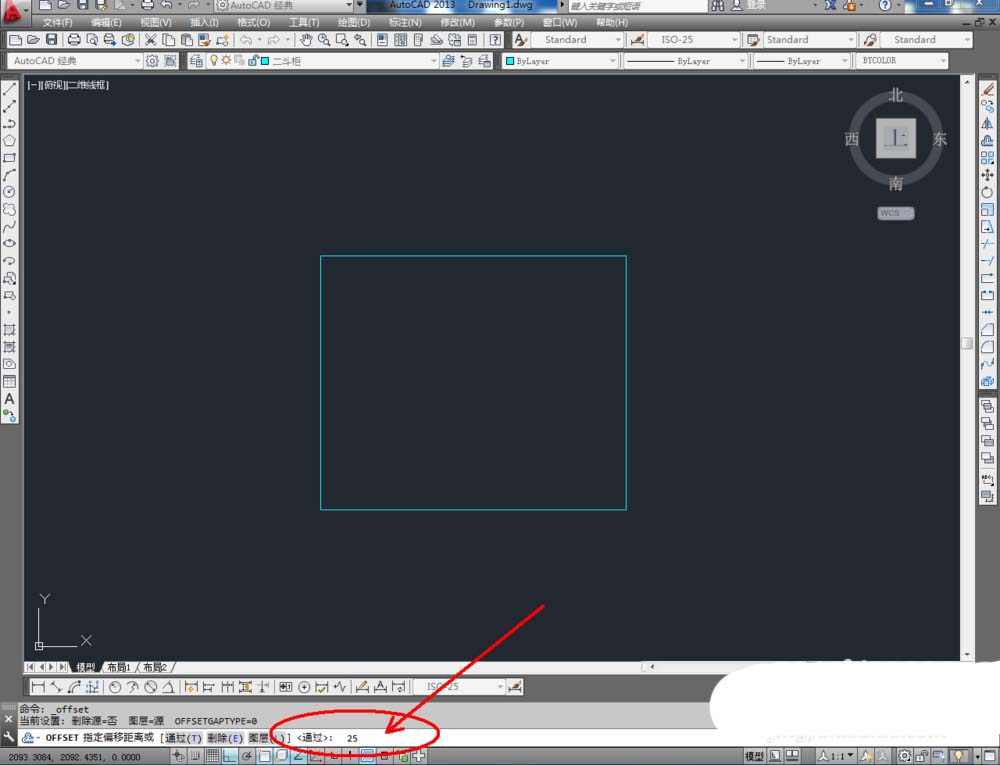

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：25后，对左右两边以及顶边进行向内偏移操作。在命令栏输入偏移数值：80后，对图案底边进行向上偏移。完成后按图示调整好偏移线条上的节点（如图所示）；

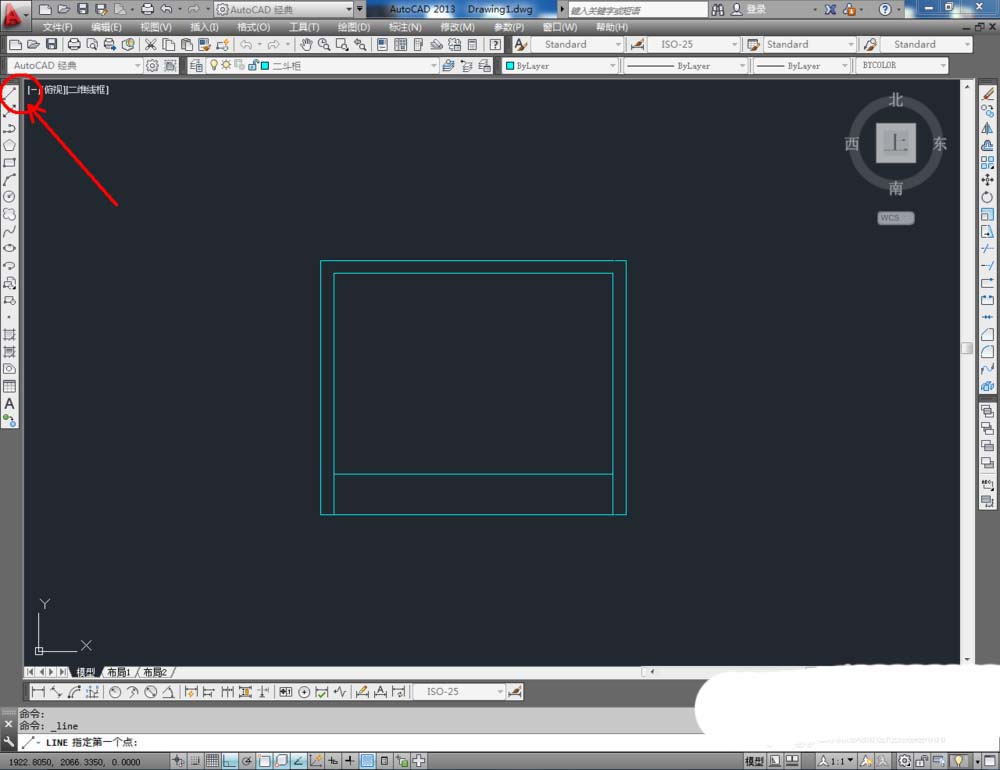

4、点击【直线工具】按图示绘制一条直线后，点击【绘图】-【点】-【定数等分】，鼠标选中该直线，在命令栏输入：2，将其分二等分（如图所示）；

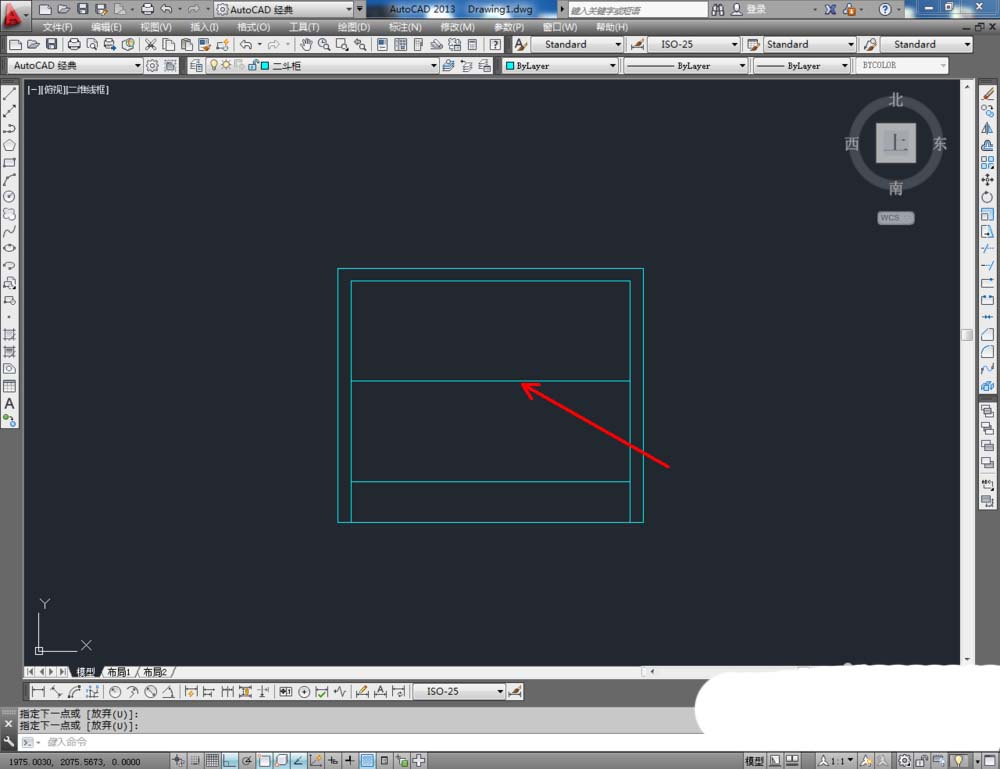

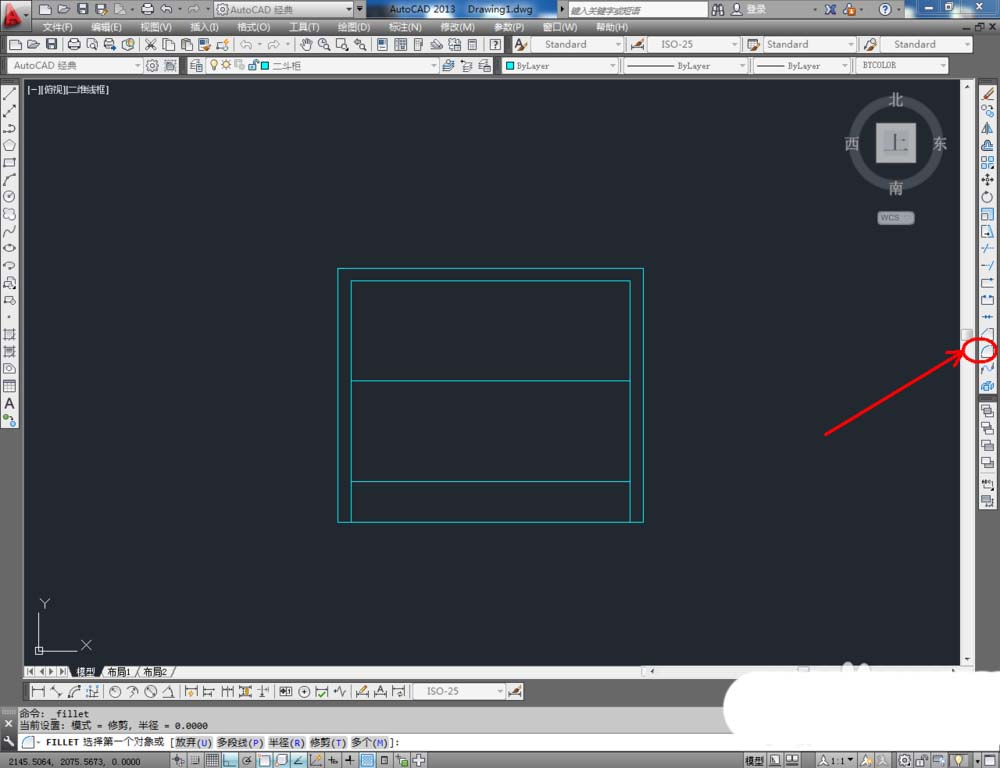

5、点击【直线工具】以上述等分点为端点，绘制出一条直线。点击【圆角】工具，在命令栏输入：r并按下空格键，输入数值：30后，鼠标拾取图示相邻的两条直线进行圆角处理（如图所示）；

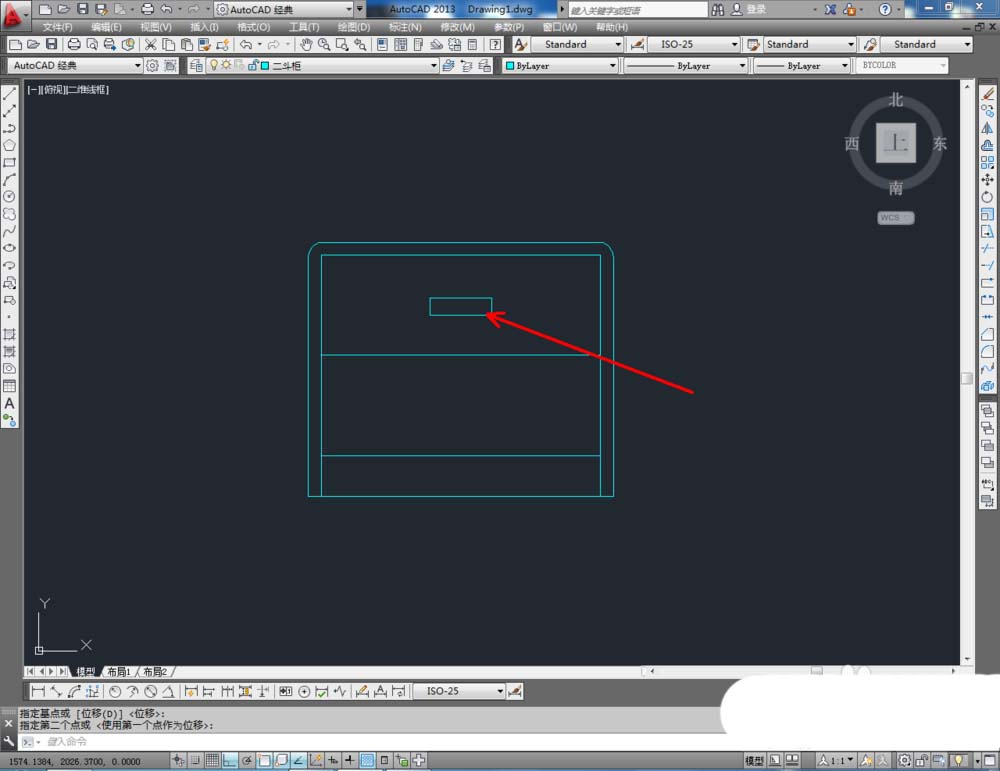

6、点击【矩形工具】，绘制一个矩形拉手图案。在命令栏中输入：co并按下空格键，对拉手图案进行移动复制，这样我们的二斗柜平面图就制作完成了。
以上就是二斗柜cad平面图的画法，希望大家喜欢，请继续关注脚本之家。
