斗柜是一种用来存放小型物品的储物柜体。按抽屉数来划分，可分为二斗柜、三斗柜、四斗柜、五斗柜，特殊情况下，还能定制出六个抽屉的六斗柜。家里一般三斗和四斗柜比较常用，今天我们就来看看使用cad绘制四斗柜平面图的教程。

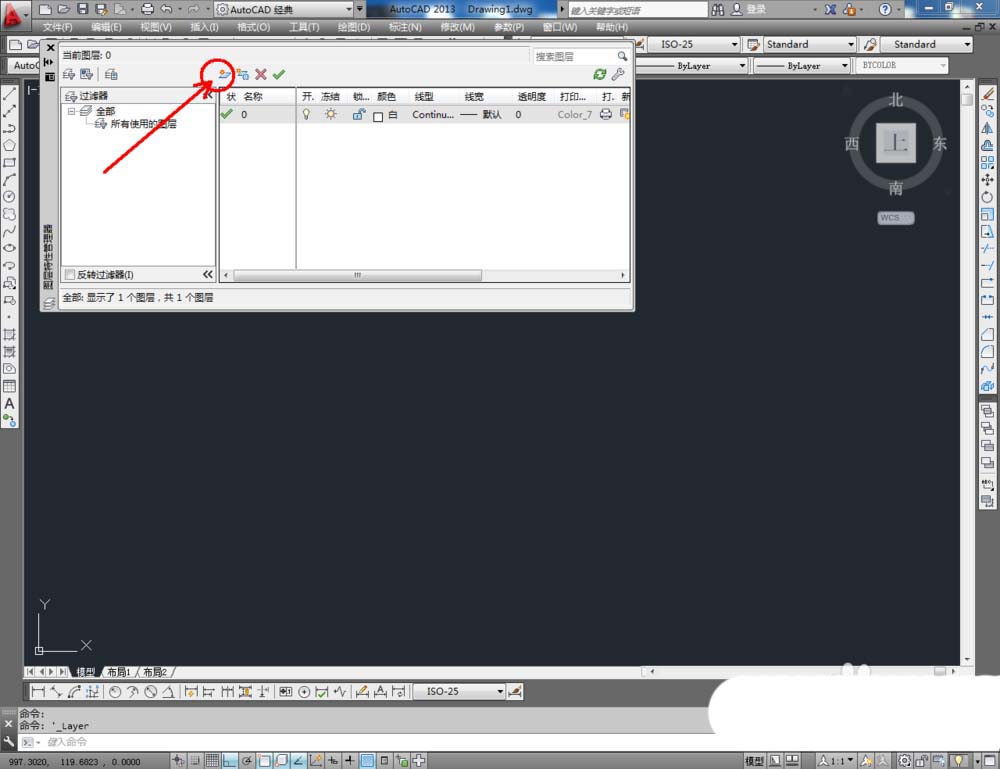

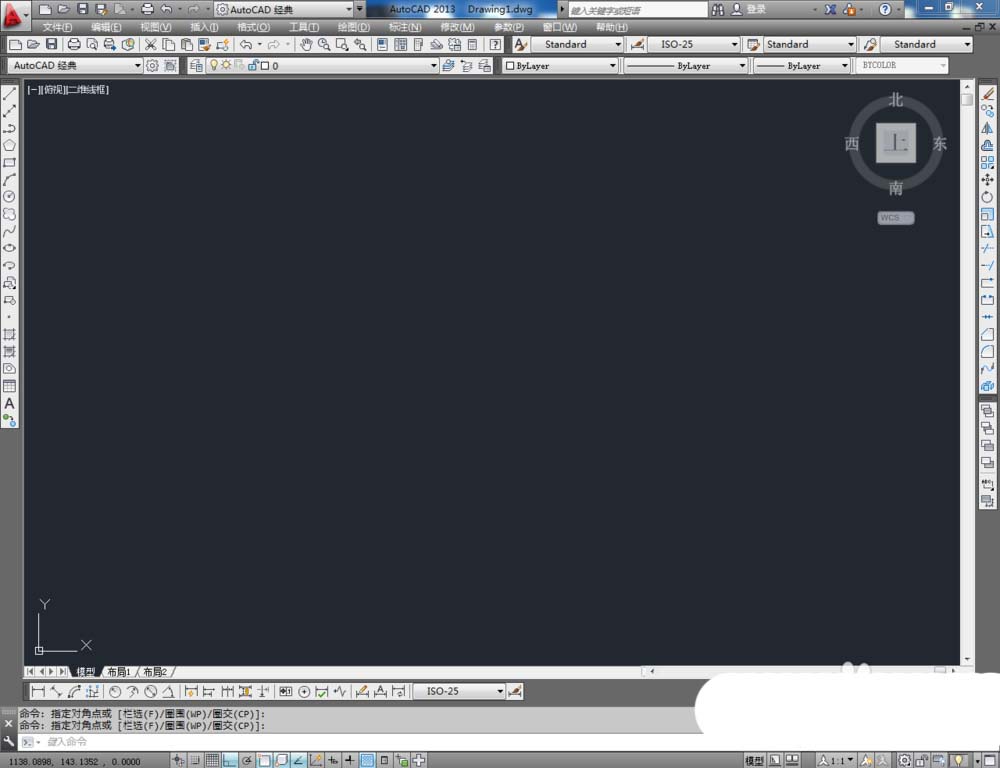

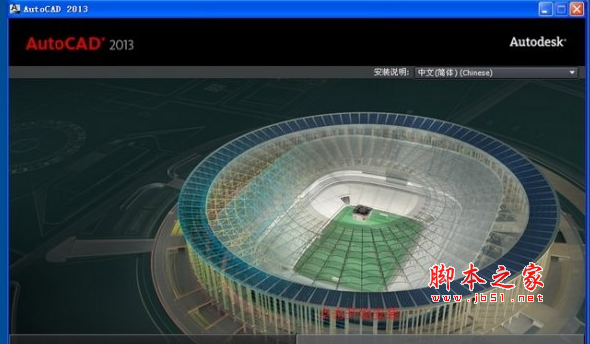

1、打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：四斗柜。点击色块，按图示设置一个图层颜色，完成四斗柜图层的设置（如图所示）；

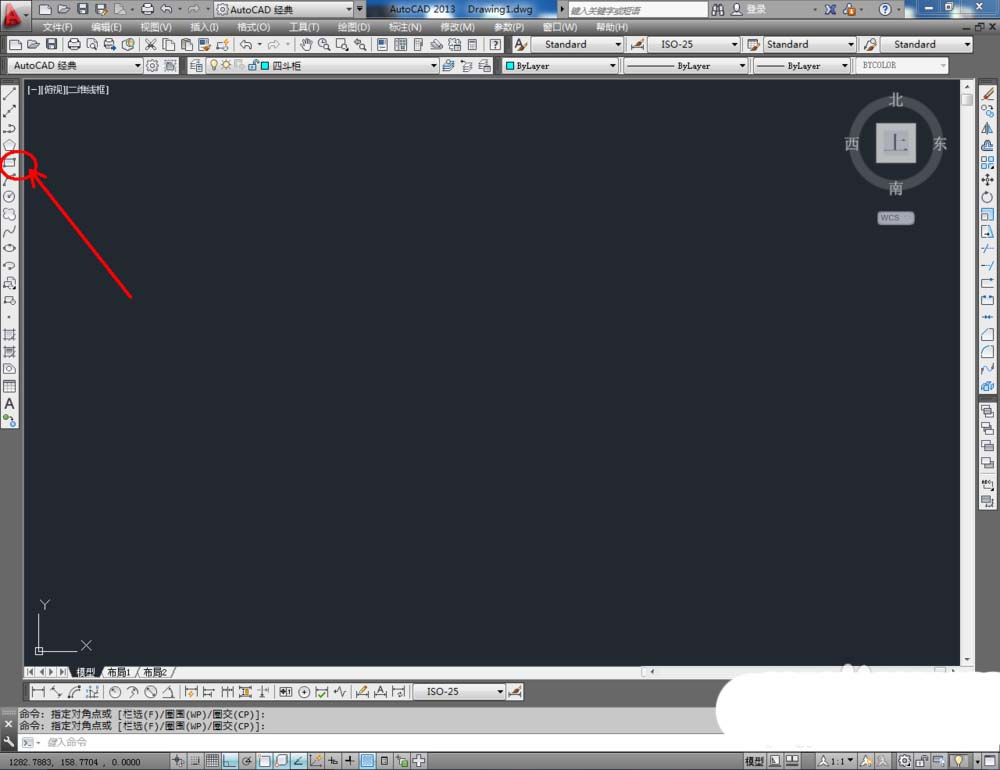

2、点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度值：600并按下空格键，继续输入宽度数值：900并按下空格键，完成矩形图案的绘制。选中图案，点击右边工具栏中的【分解工具】，将图案炸开（如图所示）；

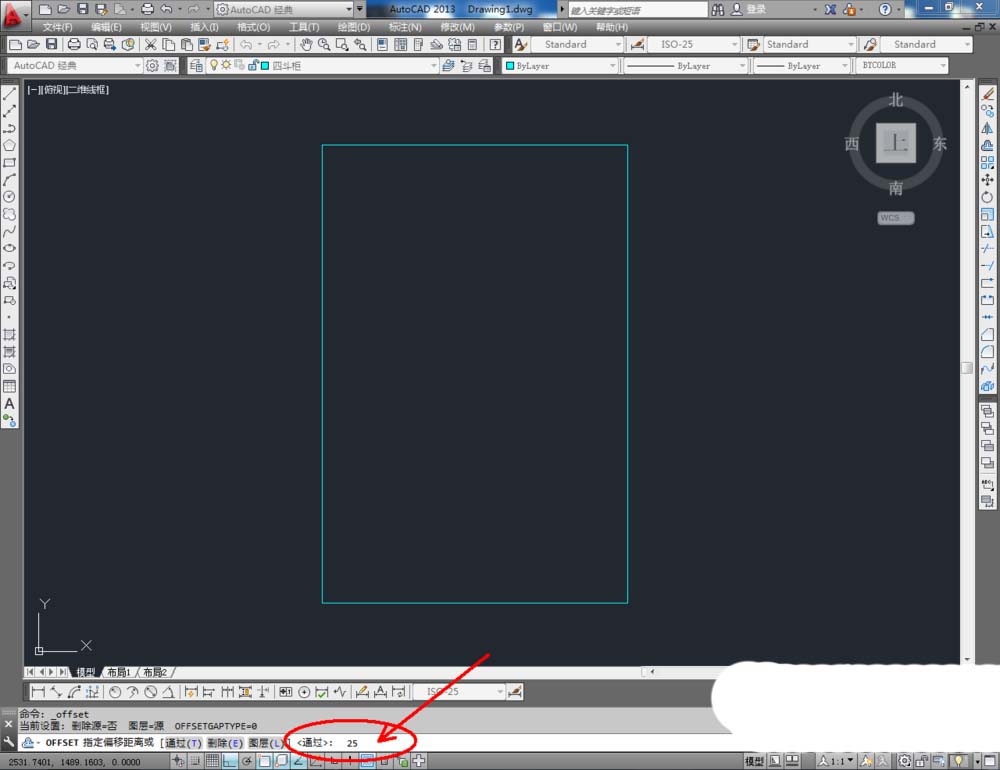

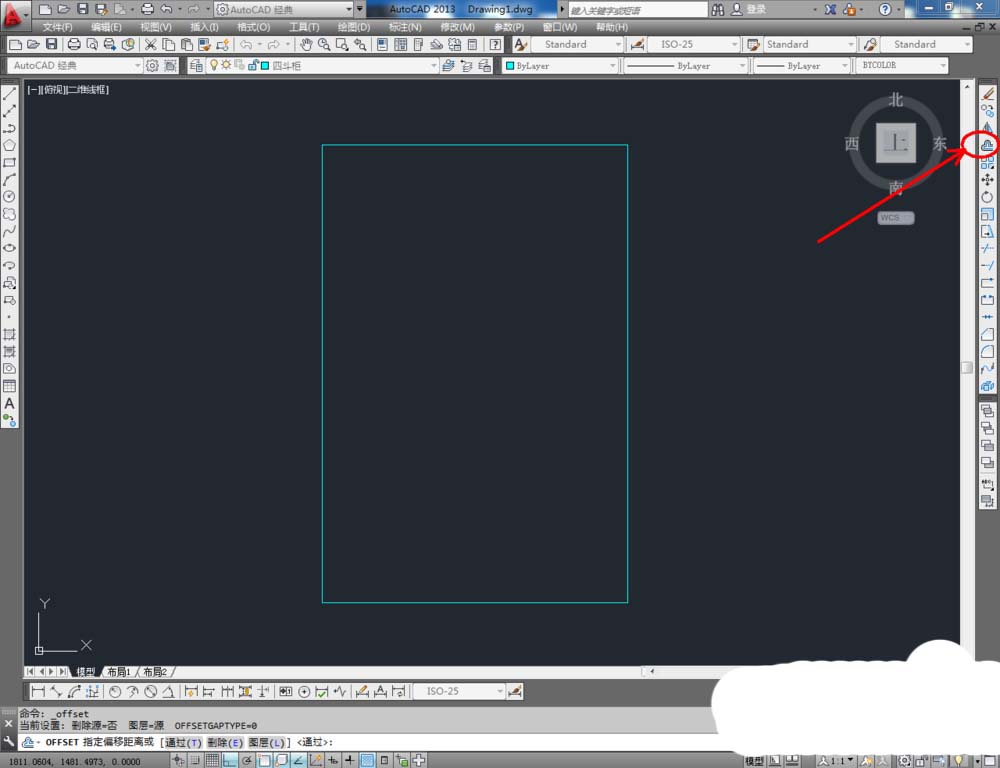

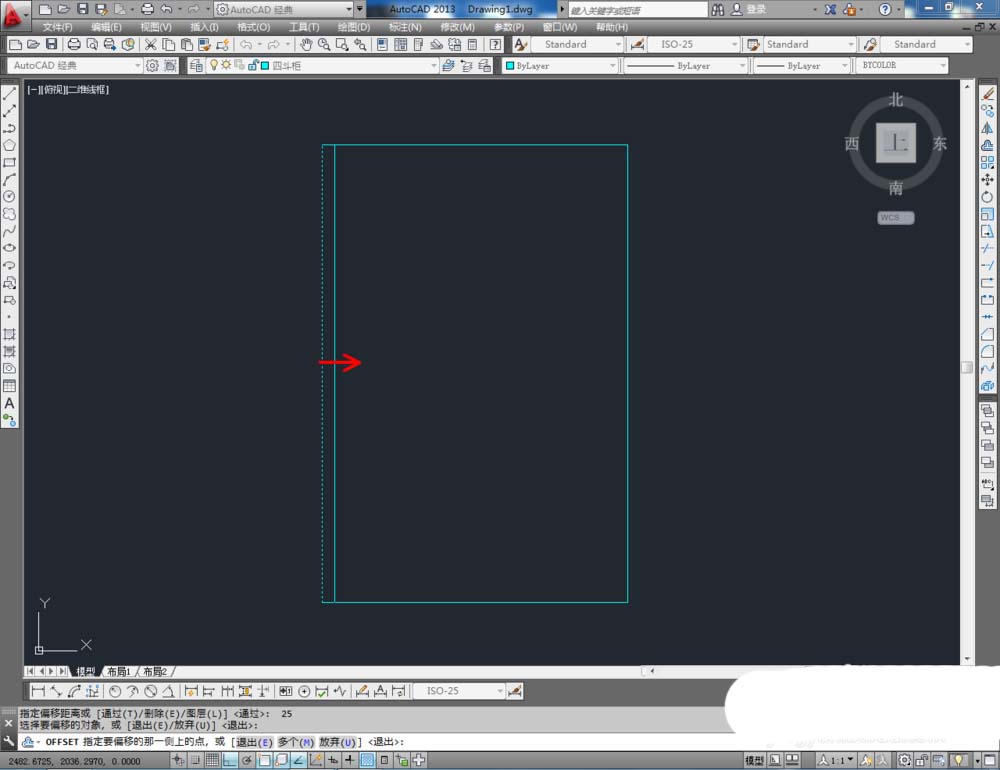

3、点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：25后，对左右两边以及顶边进行向内偏移操作。在命令栏输入偏移数值：80后，对图案底边进行向上偏移。完成后按图示调整好偏移线条上的节点（如图所示）；

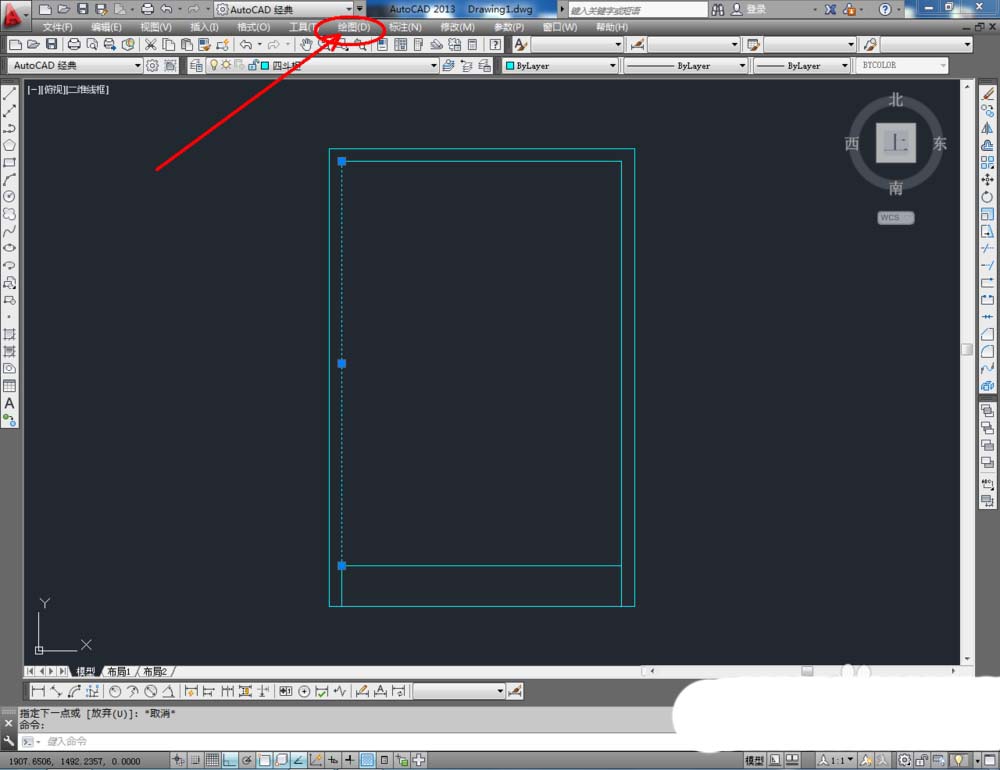

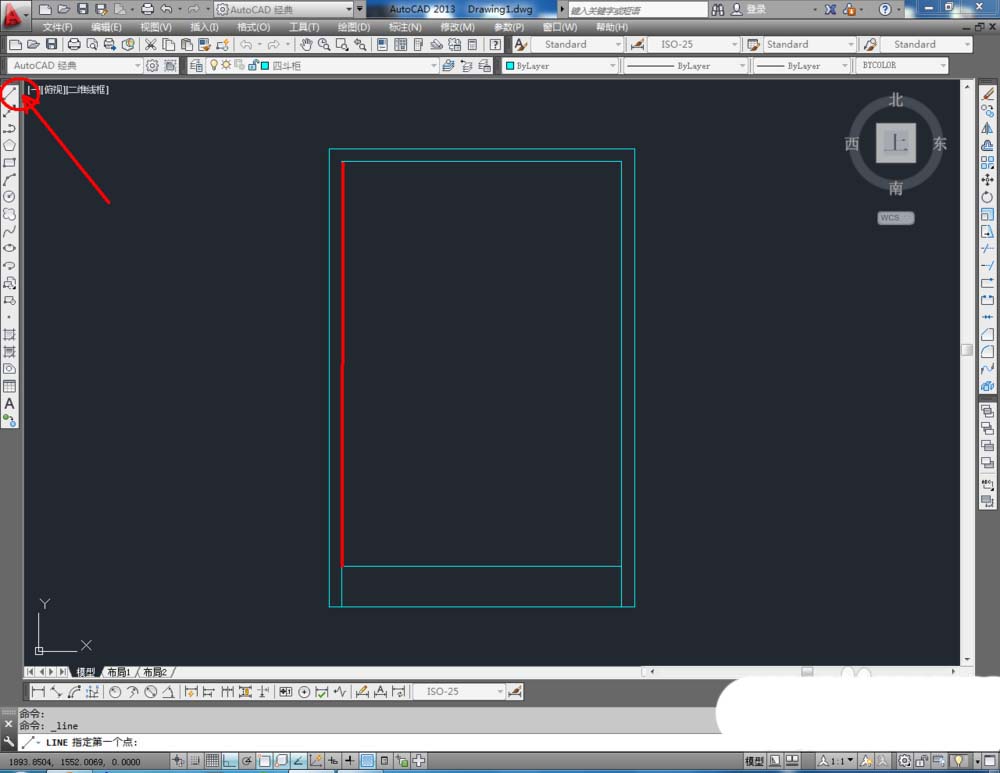

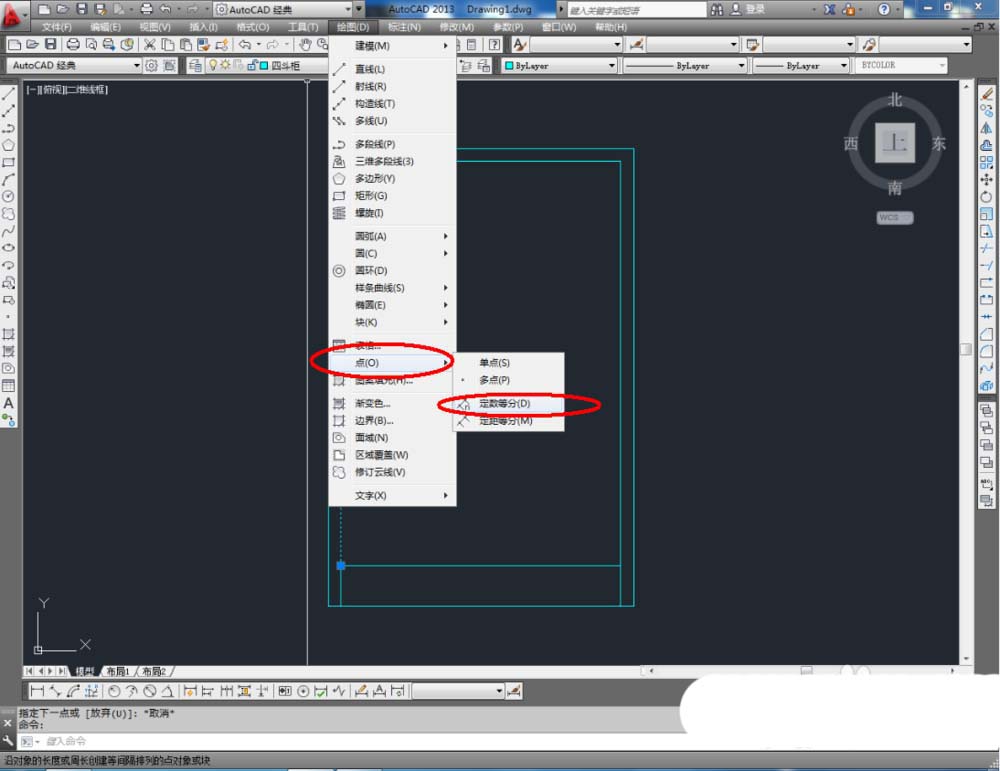

4、点击【直线工具】按图示绘制一条直线后，点击【绘图】-【点】-【定数等分】，鼠标点击该直线，在命令栏输入：4，将其分成四等分（如图所示）；

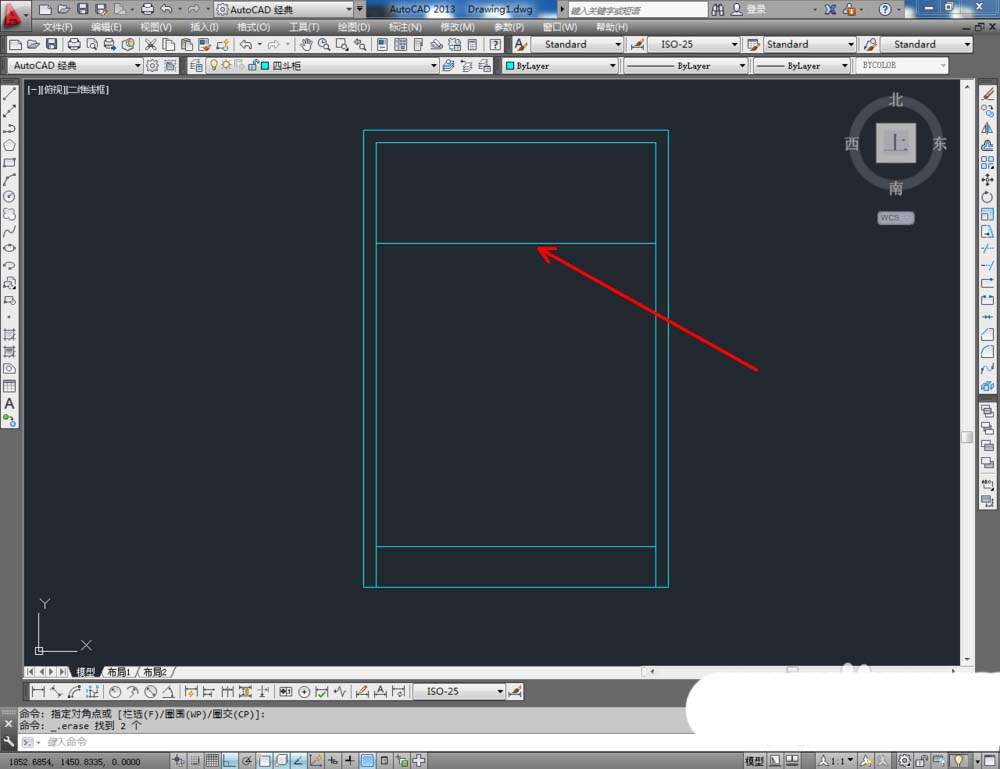

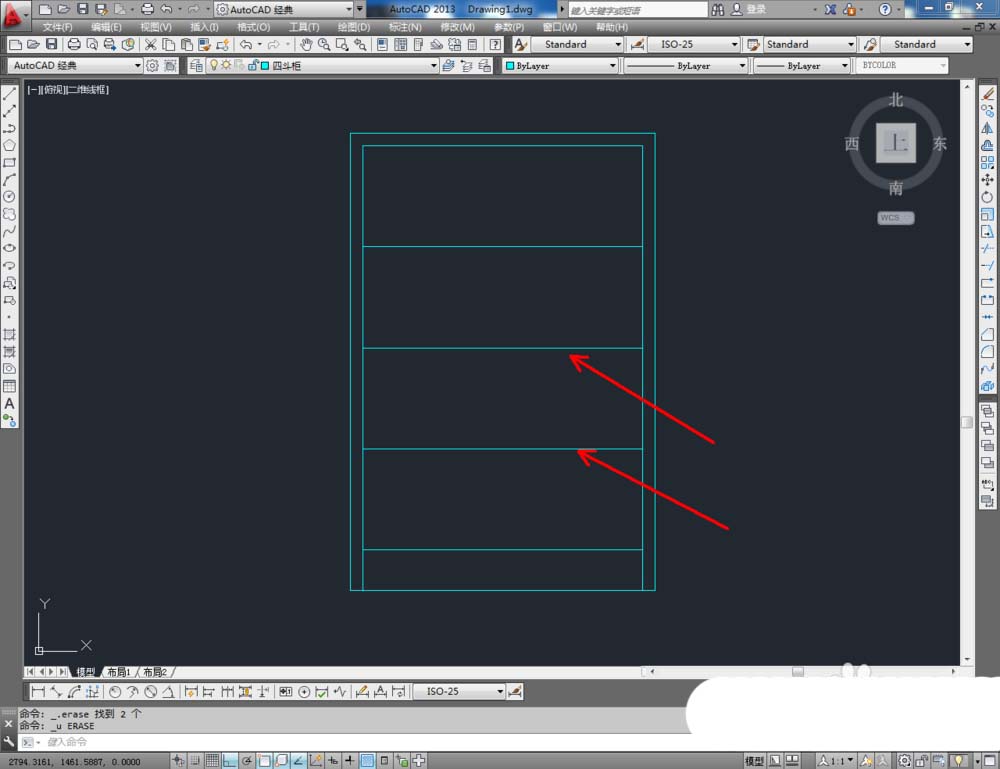

5、点击【直线工具】以上述等分节点为端点，绘制出3条直线。点击【圆角】工具，在命令栏输入：r并按下空格键，输入数值：30后，鼠标拾取图示相邻的两条直线进行圆角处理（如图所示）；

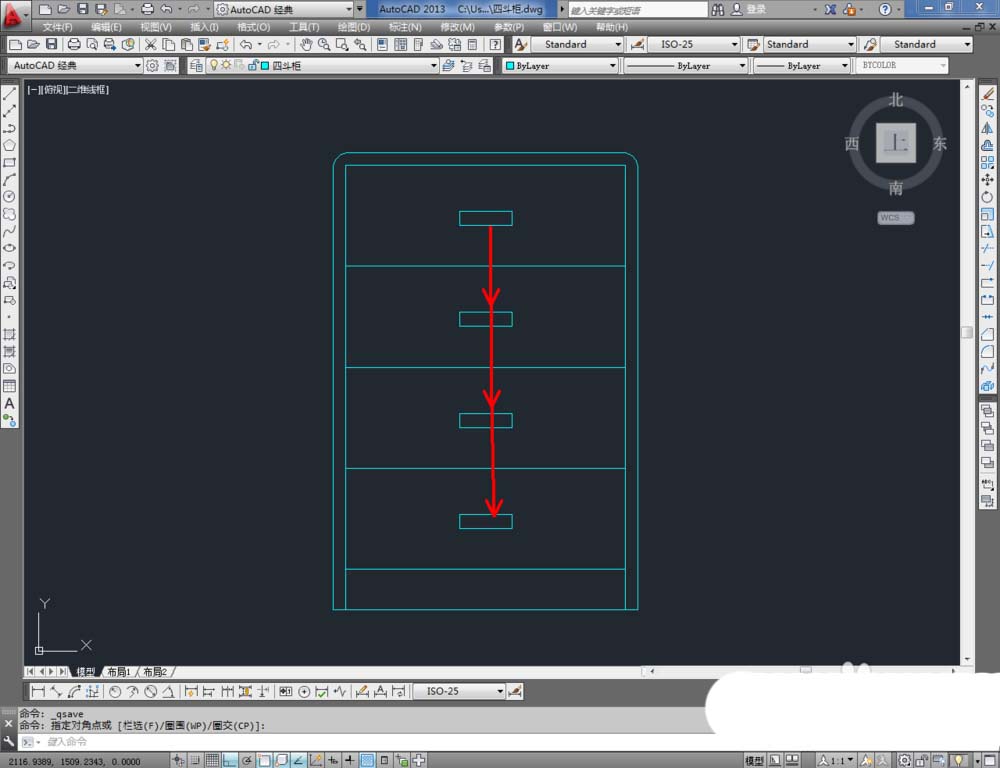

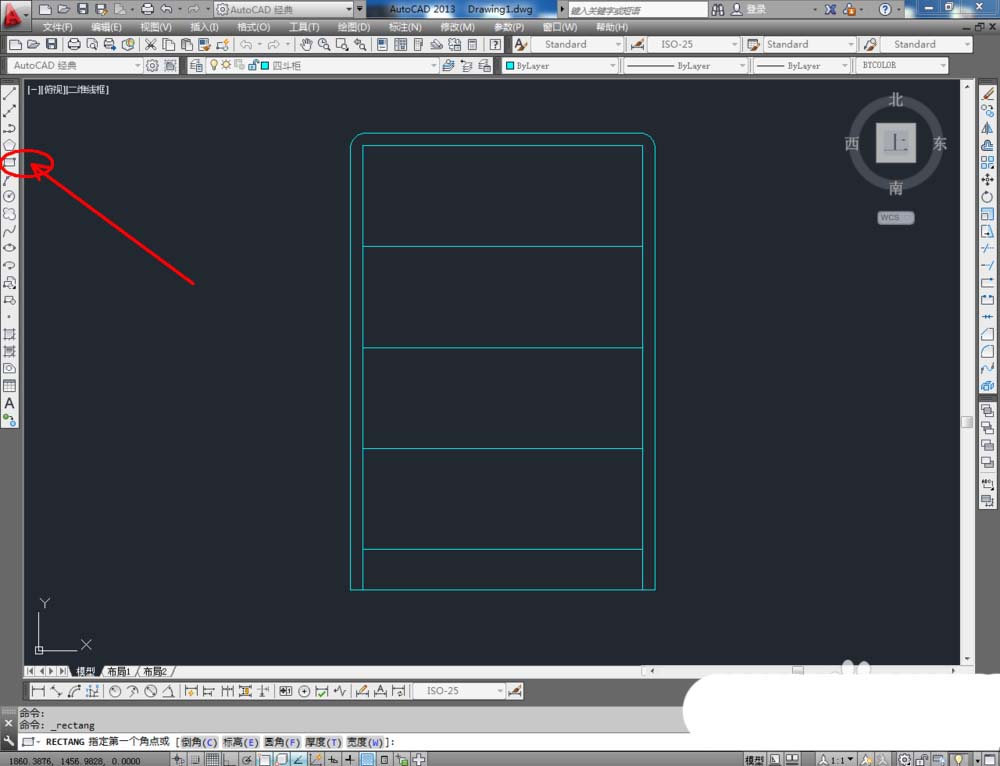

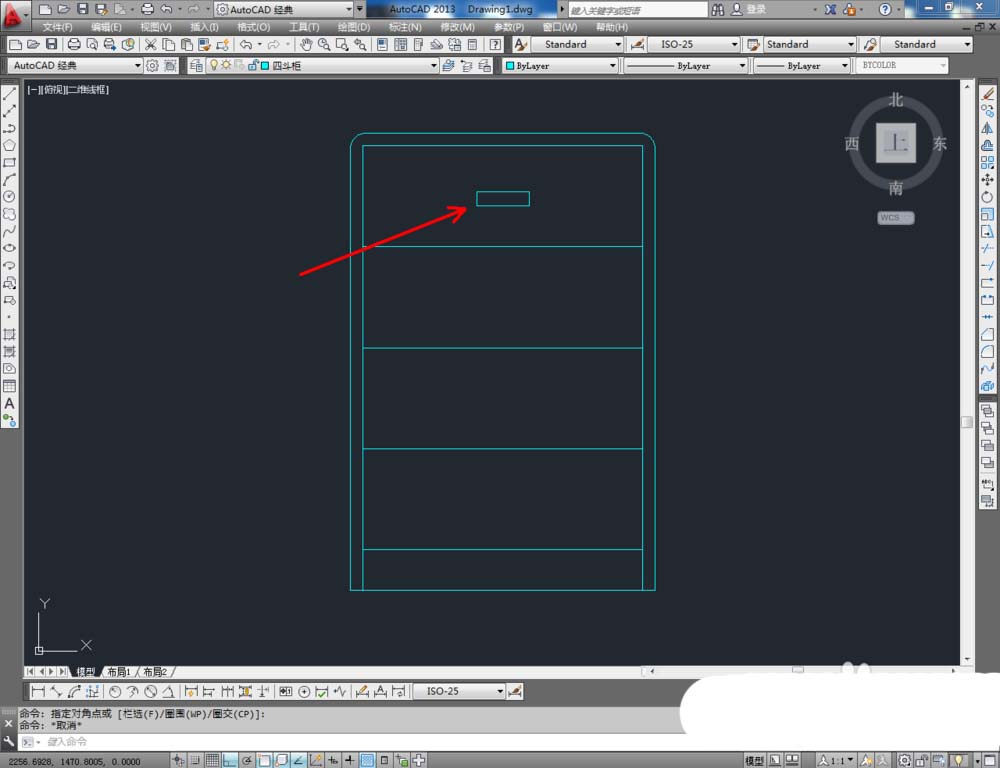

6、点击【矩形工具】，绘制一个矩形抽屉拉手图案。在命令栏中输入：co并按下空格键，按图示对拉手图案进行移动复制，这样我们的四斗柜平面图就制作完成了。
以上就是cad绘制四斗柜平面图的教程，希望大家喜欢，请继续关注脚本之家。
