cad绘制建筑图的时候，墙体是一个十分重要的部位，墙体起到了分隔内外空间，分割室内空间的重要作用；一般首先绘制轴网，之后绘制墙体，但是也可以在墙体中额外添加轴线，该怎么给墙体添加轴线呢？下面我们就来看看详细的教程。
一、绘制基础墙体
1、首先，我们同时开启天正绘图和AUTOCAD绘图软件，两个绘图软件同时使用，可以相互取长补短，增加绘图的精准程度和绘图速度，从而能够更快更好的完成任务。

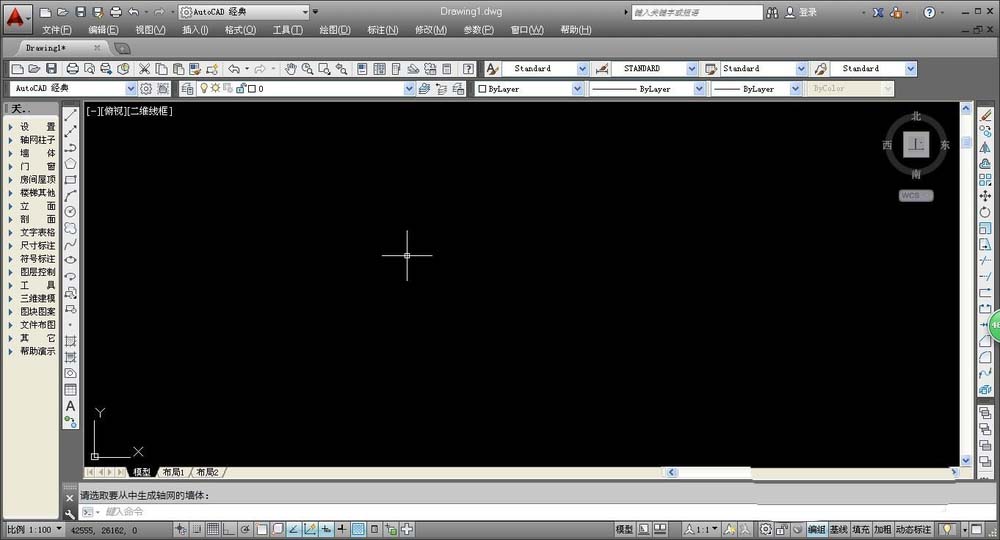

2、我们先进行基础墙体的绘制，在AUTOCAD绘图窗口的左方工具栏中，选择“墙体——绘制墙体”，进行墙体的绘制，系统会自动弹出墙体的设置窗口。

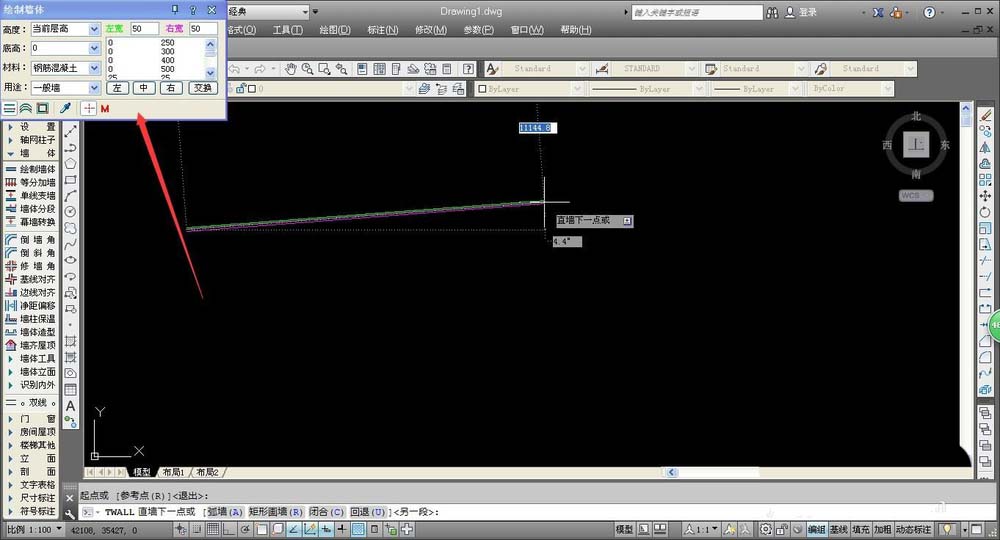

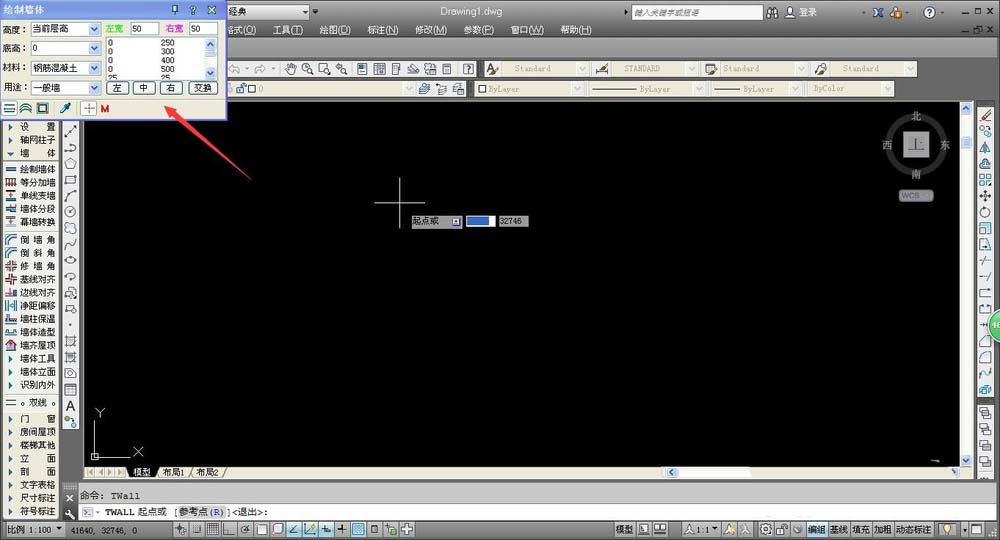

3、在系统弹出的墙体设置窗口，我们可以进行墙体的宽度设置，宽度设置可以设置左宽和右宽，帮助我们更加准确的处理墙体的细节部位，完成设置后，即可开始绘制。
4、鼠标左键单击绘图窗口即可开始绘制，墙体可以为斜线，但是多数图纸中，墙体为水平竖直；因此，我们按下F8键，进行垂直锁定，这样就可以保证墙体之间的互相垂直。

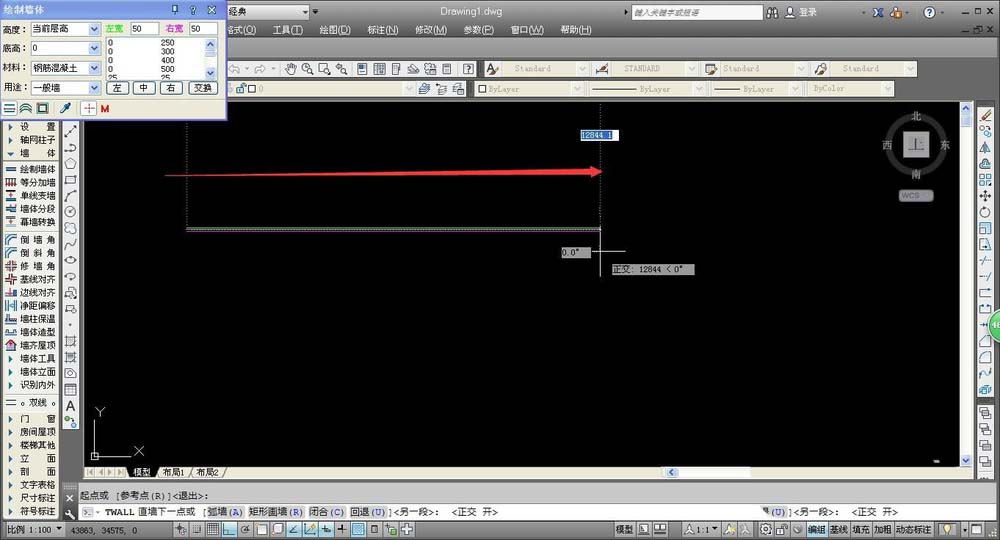

5、按下F8键之后，墙体会自动水平绘制，避免出现倾斜墙体，方便我们进行其他操作，鼠标单击确定墙体的转折点，鼠标移动来确定墙体的长度和方向。

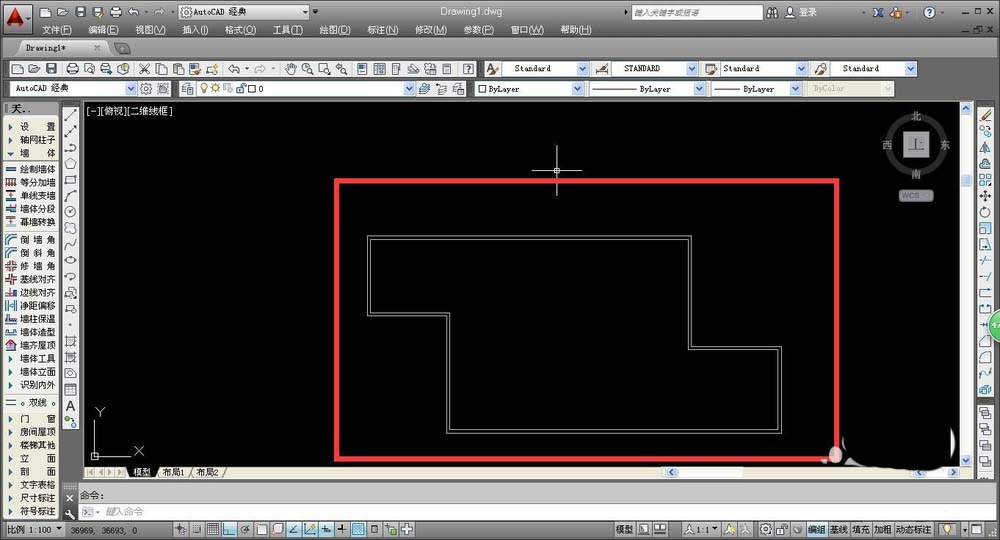

6、建筑图纸中的基础墙体，尤其是外墙，首先绘制成封闭墙体，确定建筑物的基本轮廓，之后可以用门窗等命令来修改墙体；完成墙体绘制后，我们即可进行墙体轴线的插入。
二、添加墙体轴线

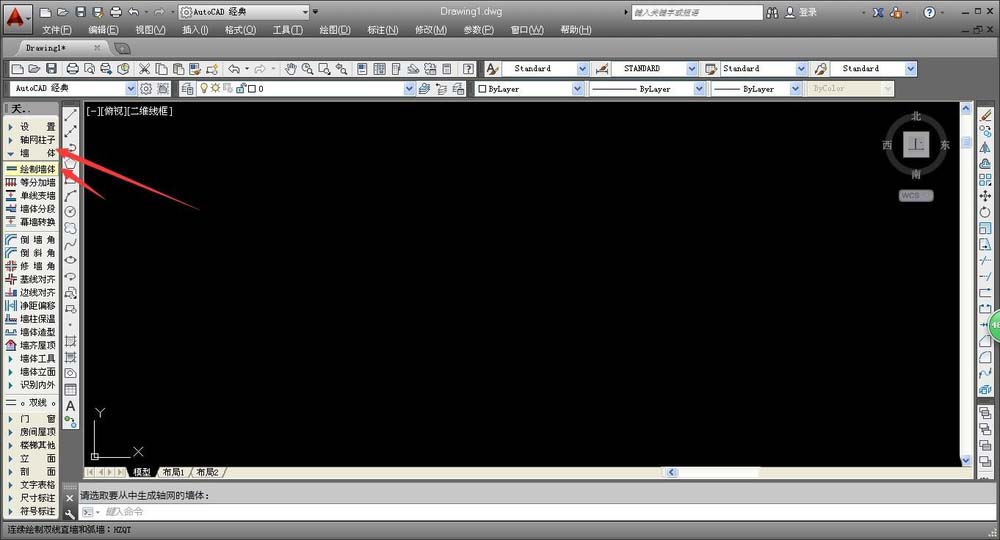

1、在墙体中添加轴线，我们先选择合适的操作命令，在AUTOCAD左侧工具栏中，选择“轴网柱子——墙生轴网”，确定命令后，将鼠标移动到绘图处，即可看到系统提示。

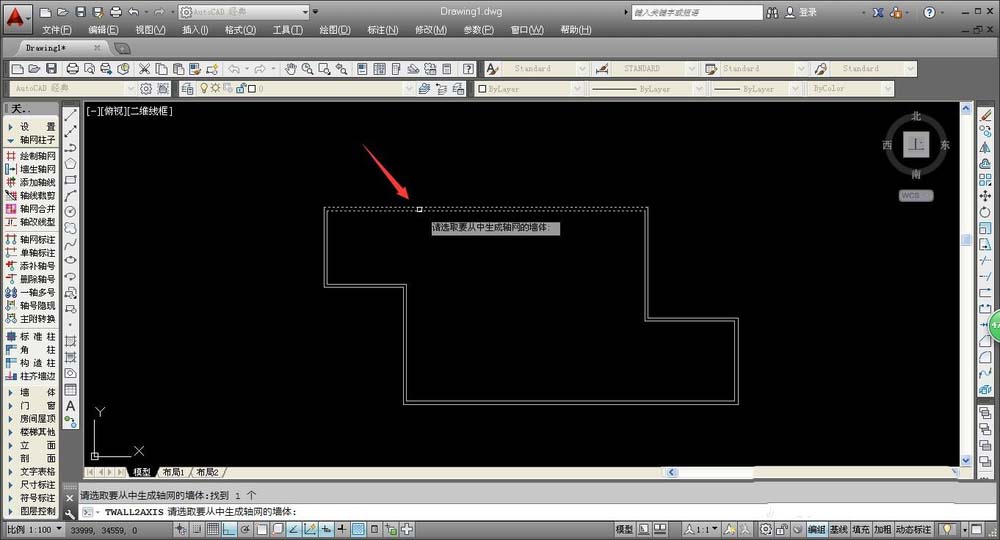

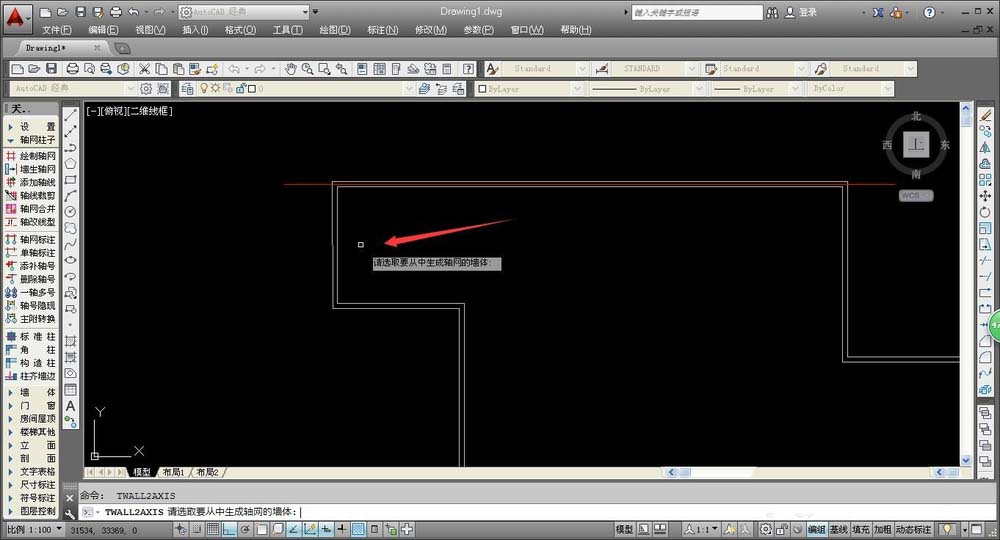

2、我们根据系统的操作提示，选择需要增加轴线的墙体，单击即可确定墙体，被选中的墙体会变成虚线，方便我们进行区分；确定完成墙体后，按下空格键即可确定并输出轴线。

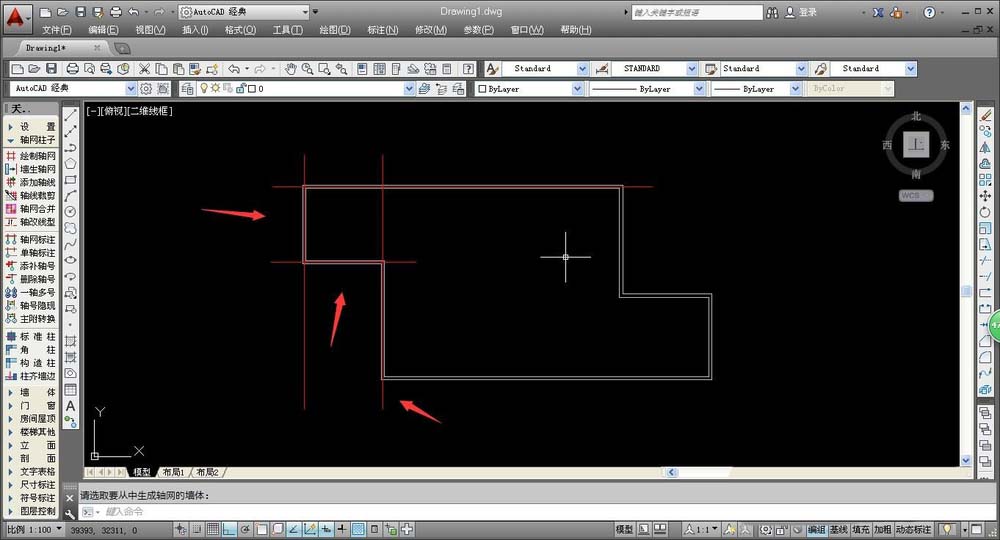

3、按下空格键确定墙体后，系统会自动输出轴线，我们可以看到轴线会在墙体中间位置添加，并且长度会超过墙体；这样，我们就完成了一面墙的轴线添加。
4、如果需要继续添加轴线，我们可以按下空格键；这样系统就会延续命令，我们可以继续选择合适的墙体进行轴线的添加，选择墙体可以一次性选择多个墙体，快速添加多条轴线。

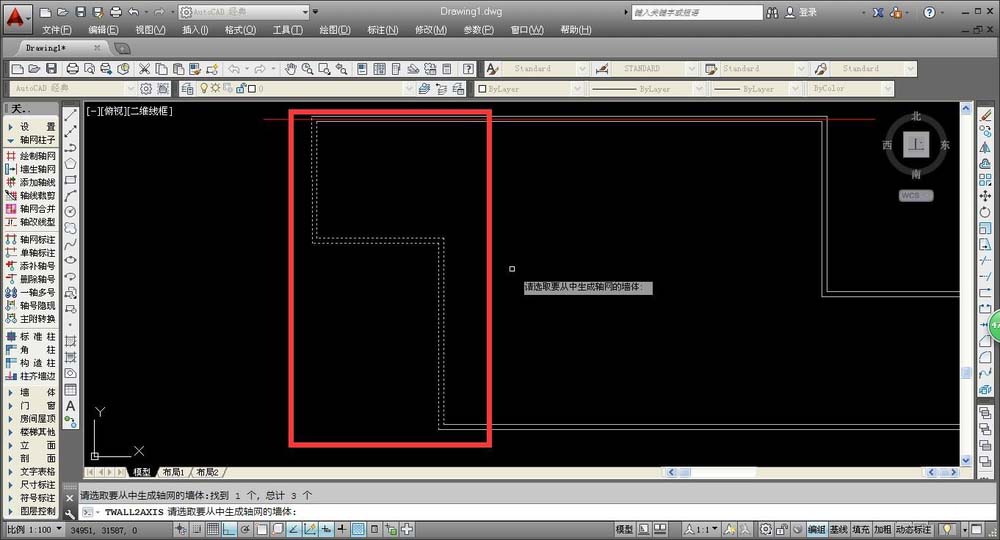

5、在系统提示选择墙体的时候，连续选择多个墙体即可，系统会将所有选中的墙体变成虚线，这样就可以很好的区分不同墙体；同样按下空格键，即可确定选择，并输出轴线。
6、系统会自动将轴线添加到墙体的中间位置，并且横墙添加横轴线，竖墙添加竖轴线；根据墙体添加的轴线，系统会根据墙体的分布，自动确定轴线的左进右进和上开下开。

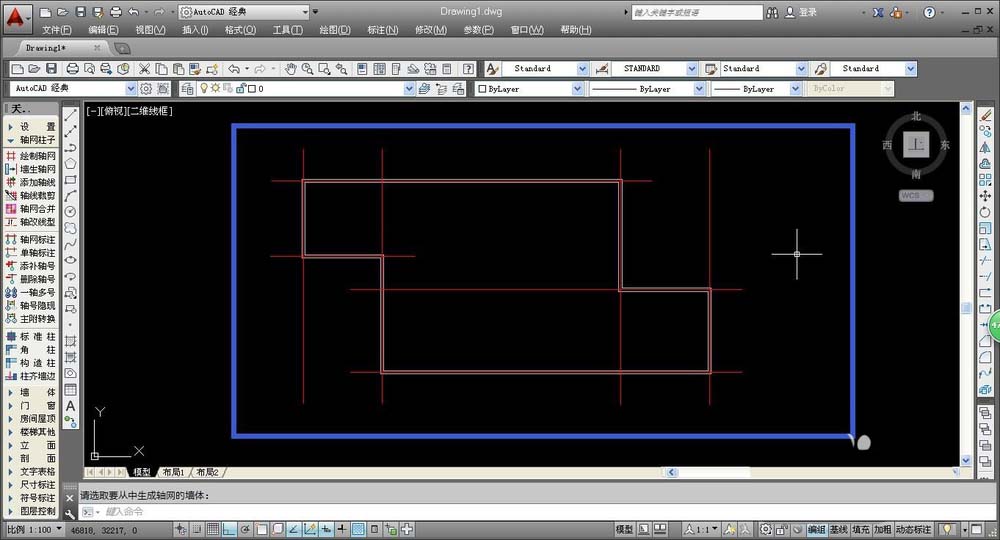

7、按下空格键延续命令，重复操作，即可将所有墙体添加轴线，多个轴线相互交错，即可形成轴网；根据墙体生成的轴网和基础轴网相同，可以进行轴网标注等各种操作。

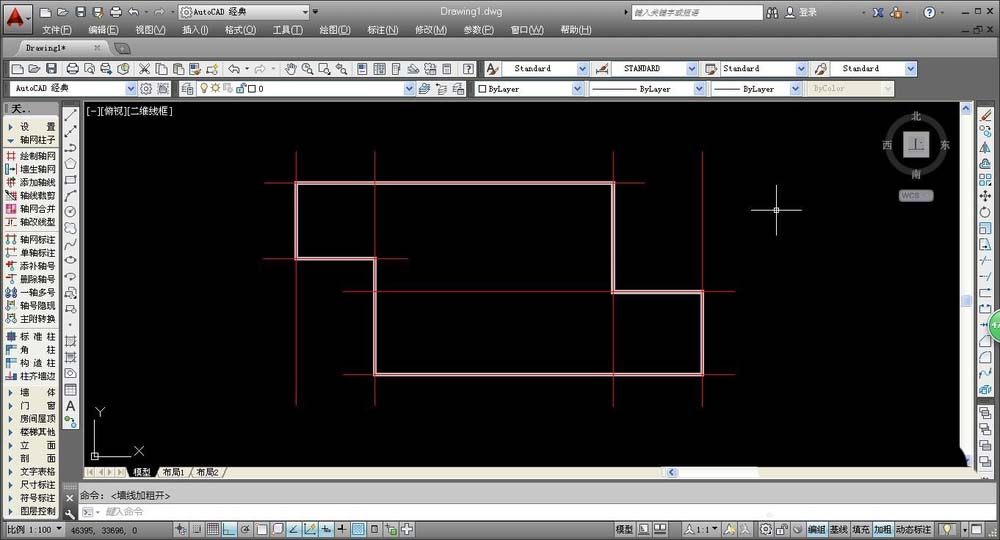

8、在进行建筑图纸的绘制时，为了突出墙体，我们可以点击右下角的“加粗”选项，对墙体进行加粗，“加粗”命令只适用于墙体；完成轴网和墙体的绘制后，建筑的外围轮廓也被确定，轴线的每一个交点代表柱子的位置。
