cad图块的属性包括属性模式、标记、提示、属性值、插入点和文字设置，该怎创建属性块呢？下面我们就来看看详细的教程。

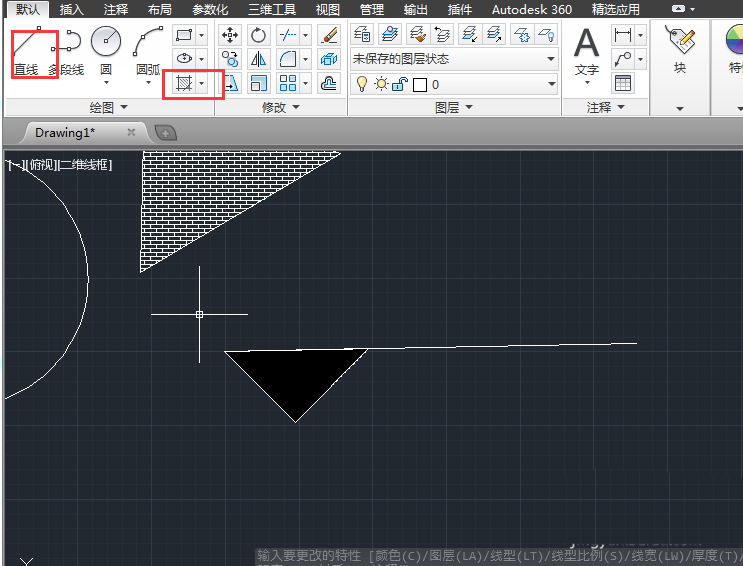

1、选择【直线】和【图案填充】选项，绘制出标高符号。

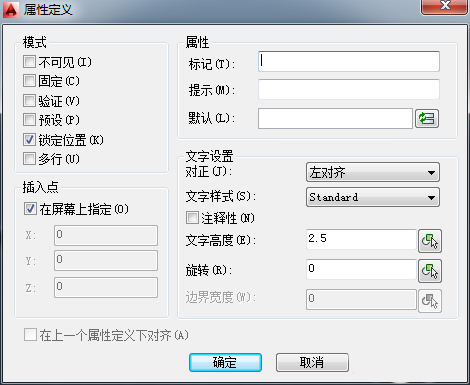

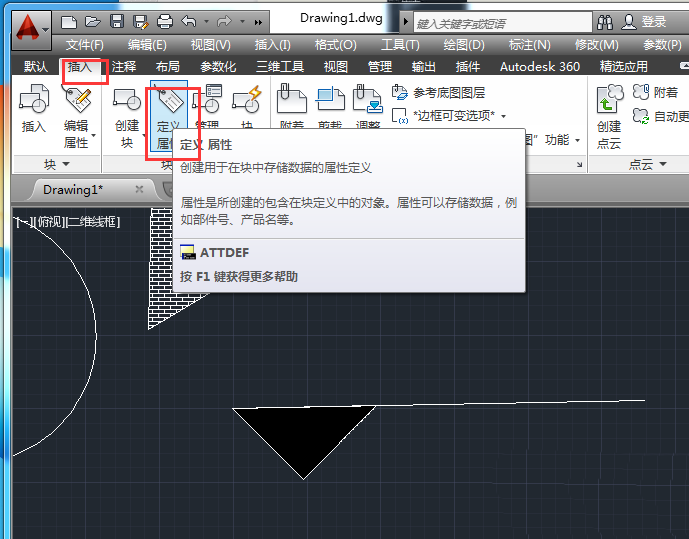

2、选择【插入】》【块定义】》【定义属性】选项，打开【属性定义】对话框。

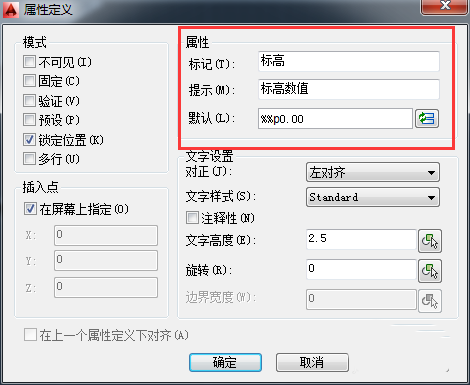

3、在【属性】选项组中【标记】文本框中输入【标高】，然后在【提示】文本框中输入【标高数值】，并在【默认】文本框中输入“%%p0.00”。

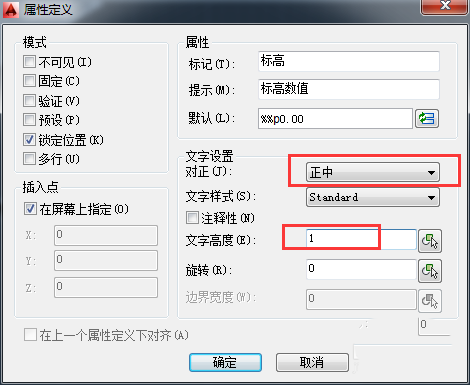

4、在【文字设置】选项组中的【对正】下拉列表中，选择【正中】选项，然后在【文字高度】文本框中输入【1】。

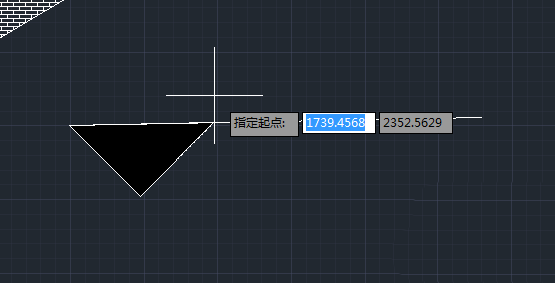

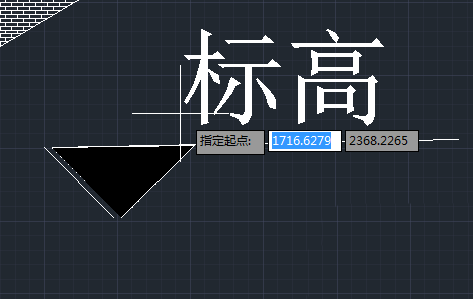

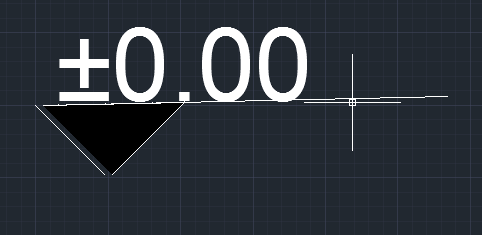

5、设置完成后单击【确定】按钮，在绘图区中指定插入点。

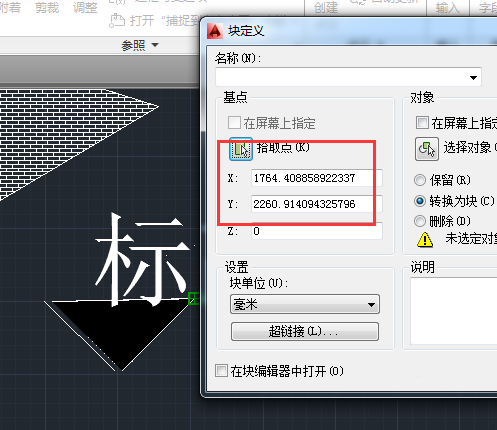

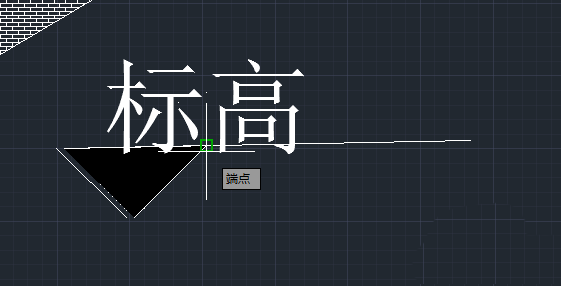

6、选择【创建块】选项，在打开的【块定义】对话框中单击【拾取点】按钮，指定标高图块的基点。

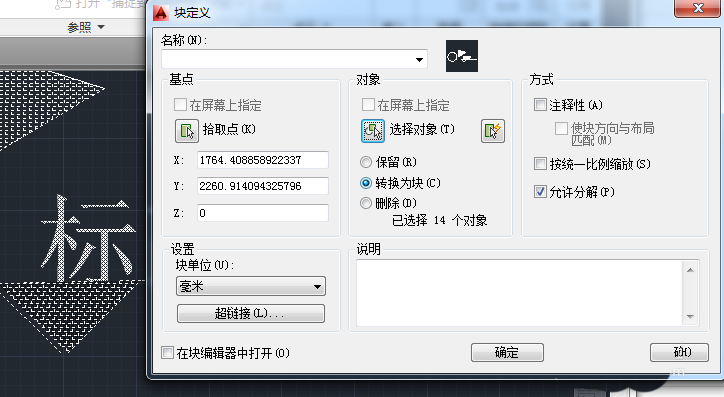

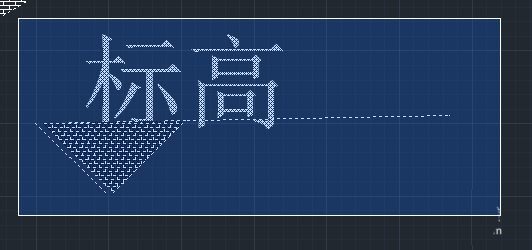

7、单击【选择对象】按钮，框选标高图形，按回车。
8、在【块定义】对话框中，单击【确定】完成创建。

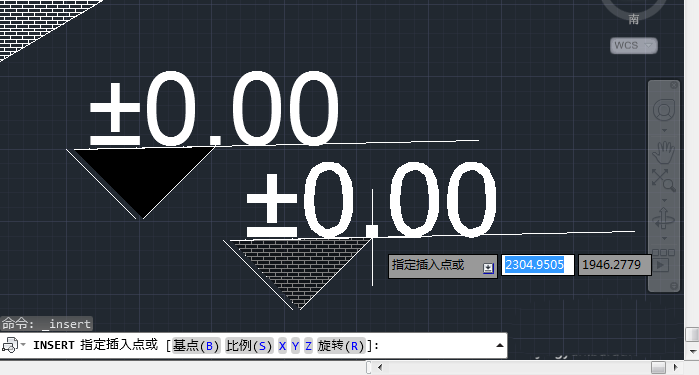

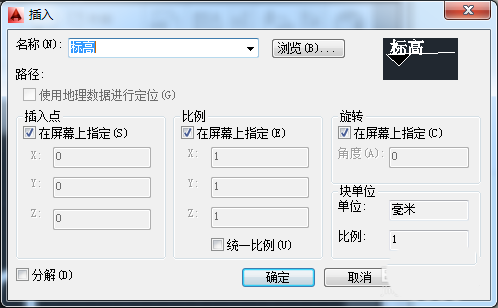

9、接着选项【插入块】即可选择刚设置的标高图块。
以上就是cad属性快的创建方法，希望大家喜欢，请继续关注脚本之家。
