cad中想要快速画一个带有管道的设备模型，该怎么绘制恩？下面我们就来看看详细的教程。

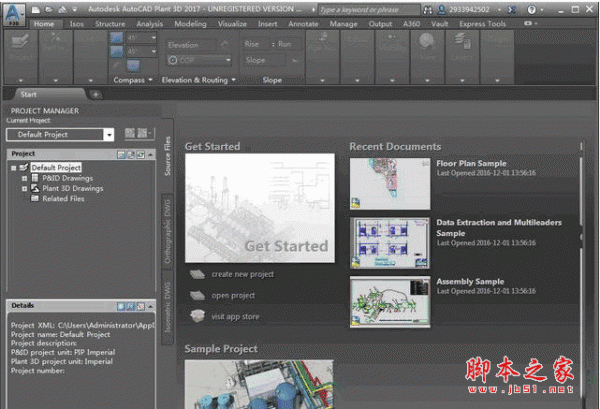

1、按照前面的操作画好了设备模型，设置好了项目以后就可以来画管道了。

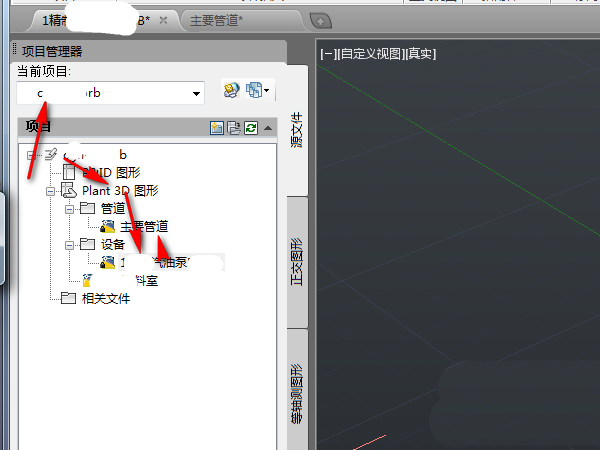

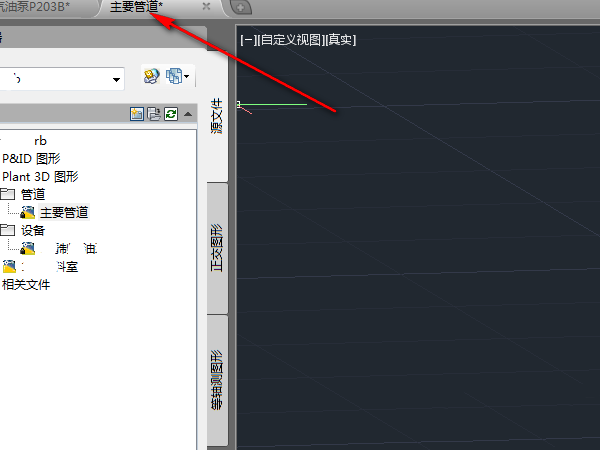

2、在plant 3D图形文件夹下新建管道文件夹，然后新建一个文件命名为主要管道，打开主要管道文件。

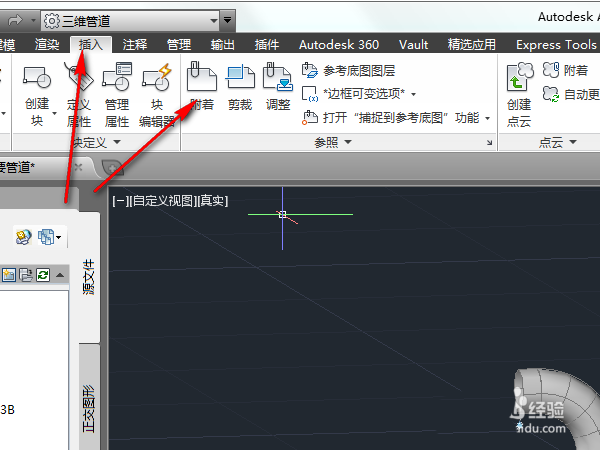

3、画管道先要定位，需要参照设备的位置。点击插入——附着。

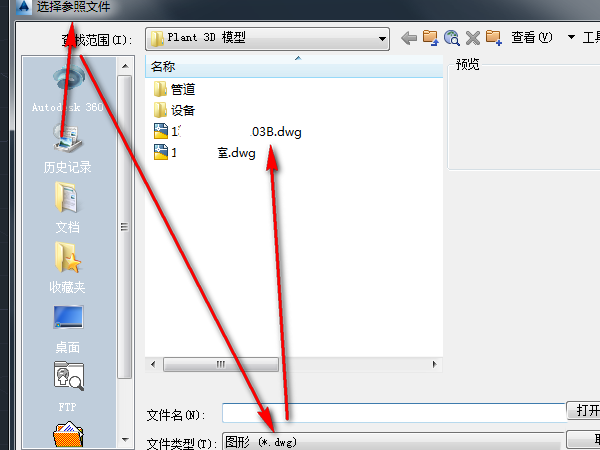

4、在弹出的对话框中修改文件类型为.dwg，然后选择设备文件，点击打开。

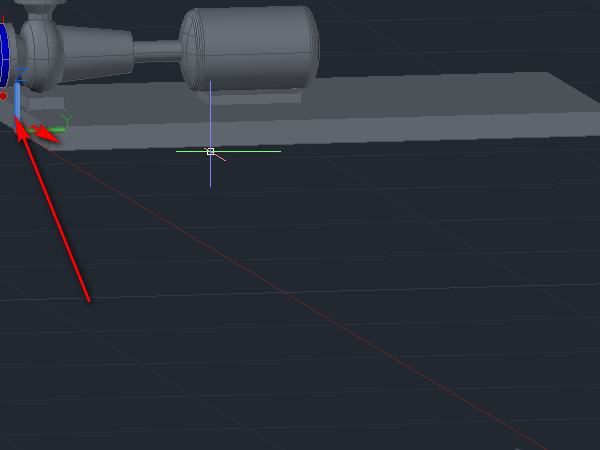

5、进入操作界面后点选插入设备，插入的设备是灰色的，不可编辑。

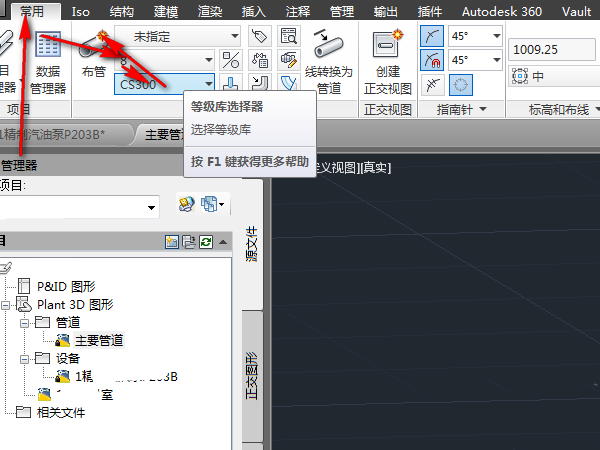

6、接下来就是绘制管道了，点击常用——选择管道尺寸——选择管道压力等级——点击布管。

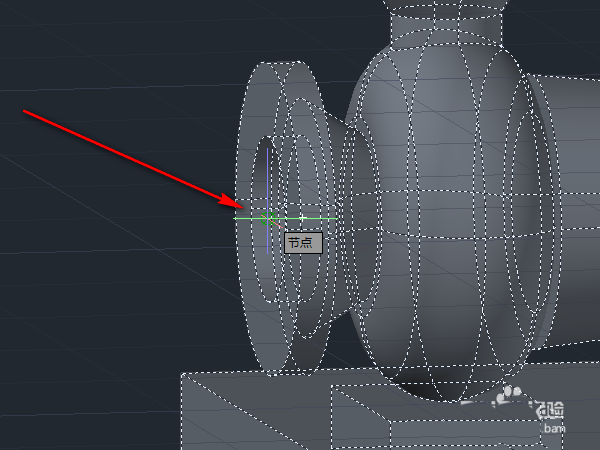

7、在设备上点选布管起始点。

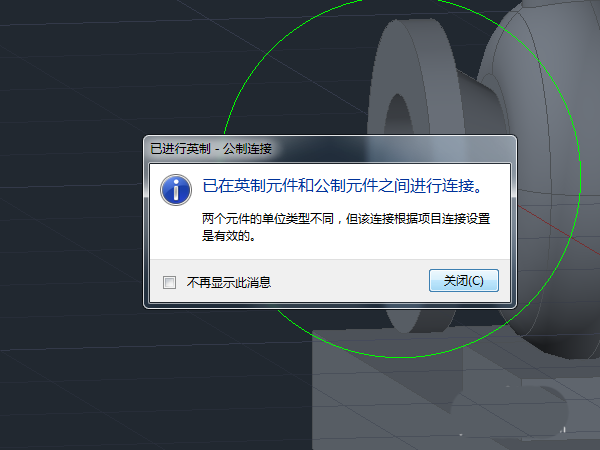

8、弹出了一个警告，可以忽略。

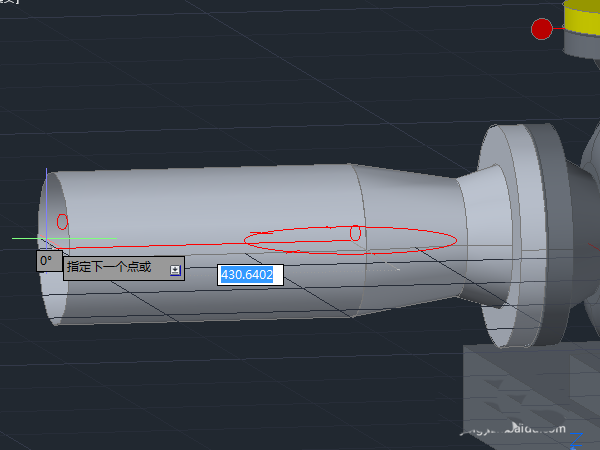

9、接着选一个点，就绘制出了法兰和一段管线了，如果你想改变管线的绘制平面，输入p命令。

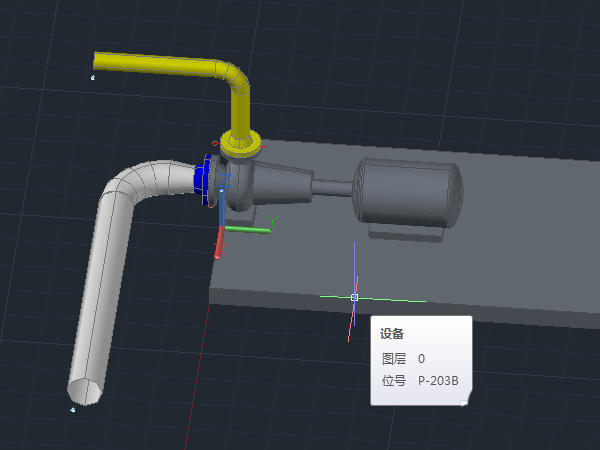

10、绘制好的基本管线就是这样的啦。
以上就是autocad plant3D绘制带管道模型的教程，希望大家喜欢，请继续关注脚本之家。
