AutoCAD Electrical 2019使用的时候需要创建文件和项目，该怎么创建呢？下面我们就来看看详细的教程。

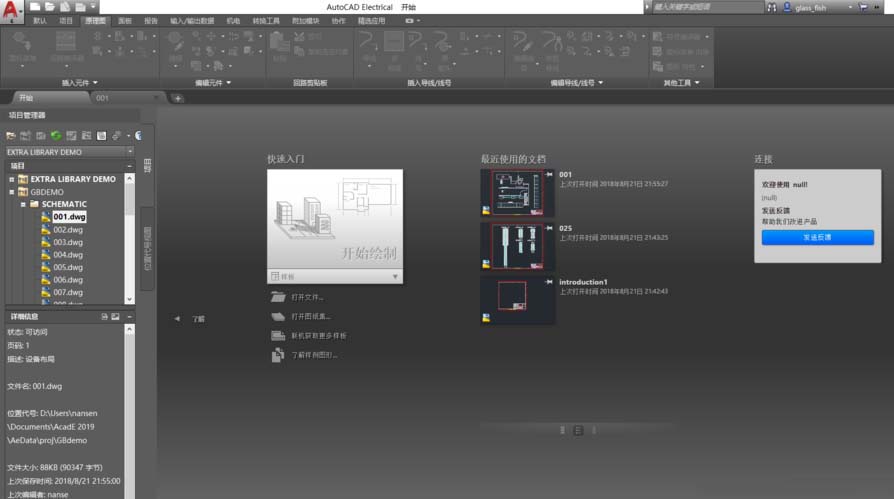

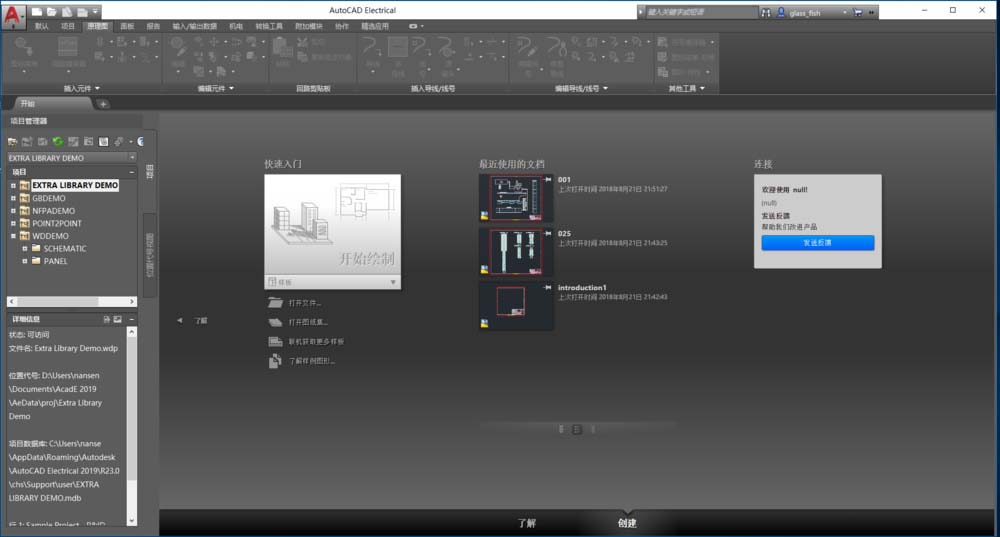

1、双击图标或通过启动菜单启动AutoCAD Electrical软件，软件启动后进入下图界面：
2、依次展开GBDEMON\SHEMATIC目录鼠标选中001.dwg文件。

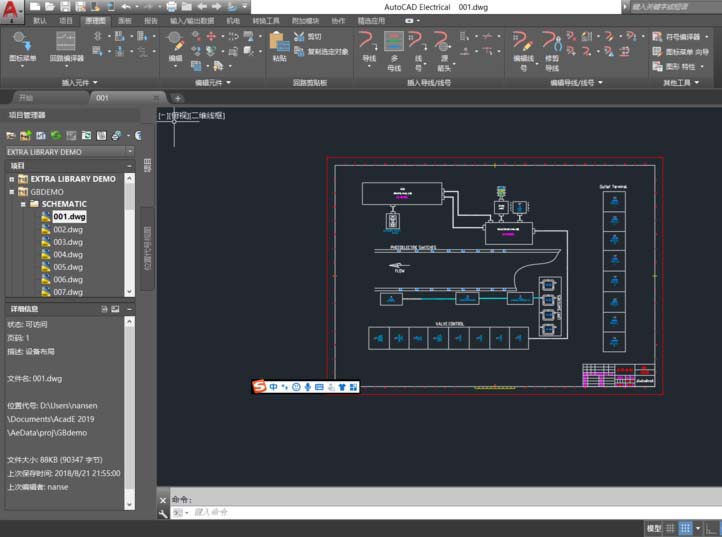

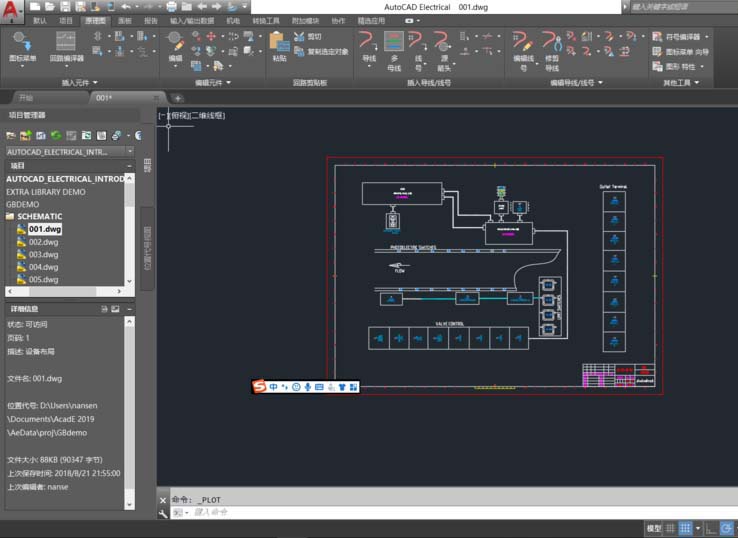

3、双击选中的文件进入如下界面，点击右侧项目工管理工具栏，第一行第二个图标添加新的项目。

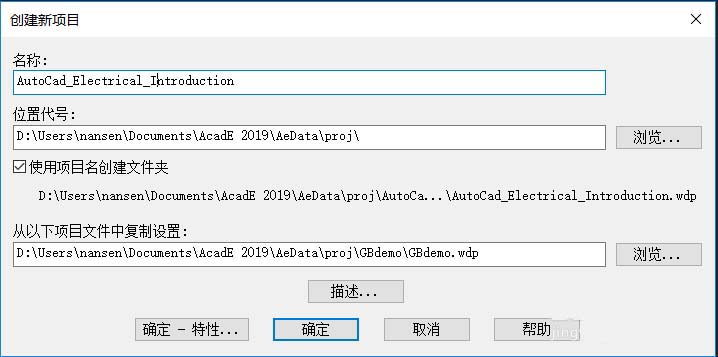

4、弹出的项目添加对话框，该对话框包括三个填写内容：“项目名称”“位置代号”“从以下项目文件中复制设置”，除第一项自己填入外，其他两项可以系统自动生成，如需调整可自行更改。
5、新建成功后，在项目管理目录下生成名为“AUTOCAD_ELECTRICAL_INTRODUCTION”的项目文件夹。

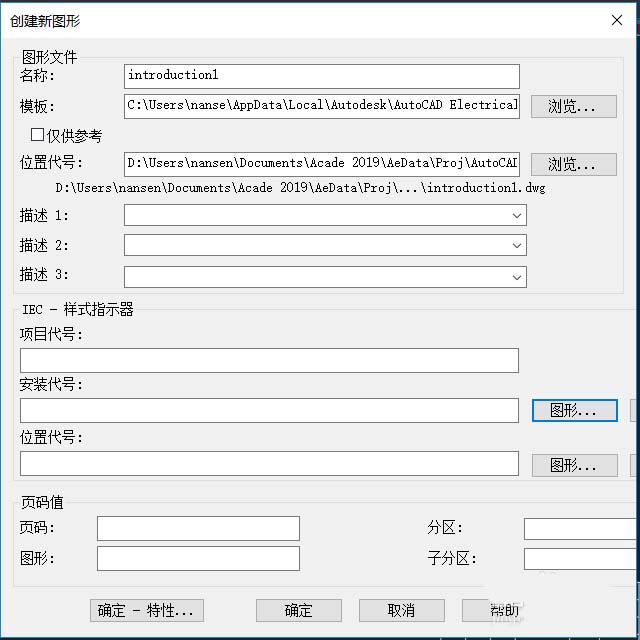

6、单击“AUTOCAD_ELECTRICAL_INTRODUCTION”项目，选中此项目，然后单击项目管理第一行第三个图标弹出添加文件对话框。在对话框中文件名中填入“introduction1”，点击确定。
7、弹出“是否将项目默认值应用到图形设置”选择“是”完成文件创建

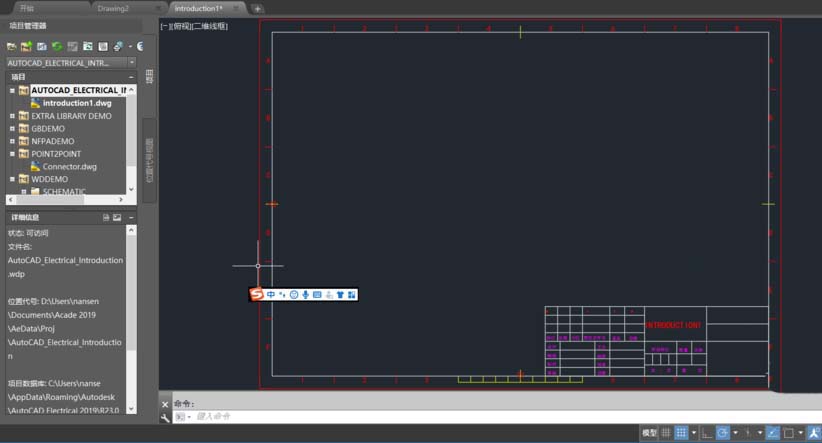

8、项目管理工具菜单“AUTOCAD_ELECTRICAL_INTRODUCTION”目录下出现名为“introduction1.dwg”的文件，项目文件创建完成
以上就是cad创建项目和文件的教程，希望大家喜欢，请继续关注脚本之家。
