CAD图纸怎么输入标注沉头符号?

cad中想要标注沉头孔，就使用沉头符号进行表示。该怎么标注呢？下面我们就来看看详细的教程。

AutoCAD2004 简体中文迷你绿色版

• 类型：图像处理
• 大小：44MB
• 语言：简体中文
• 时间：2013-06-15

查看详情

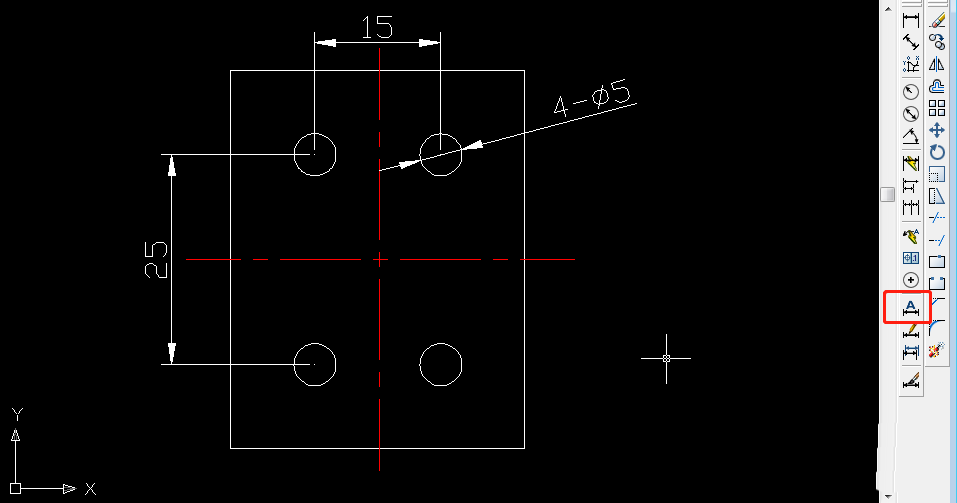

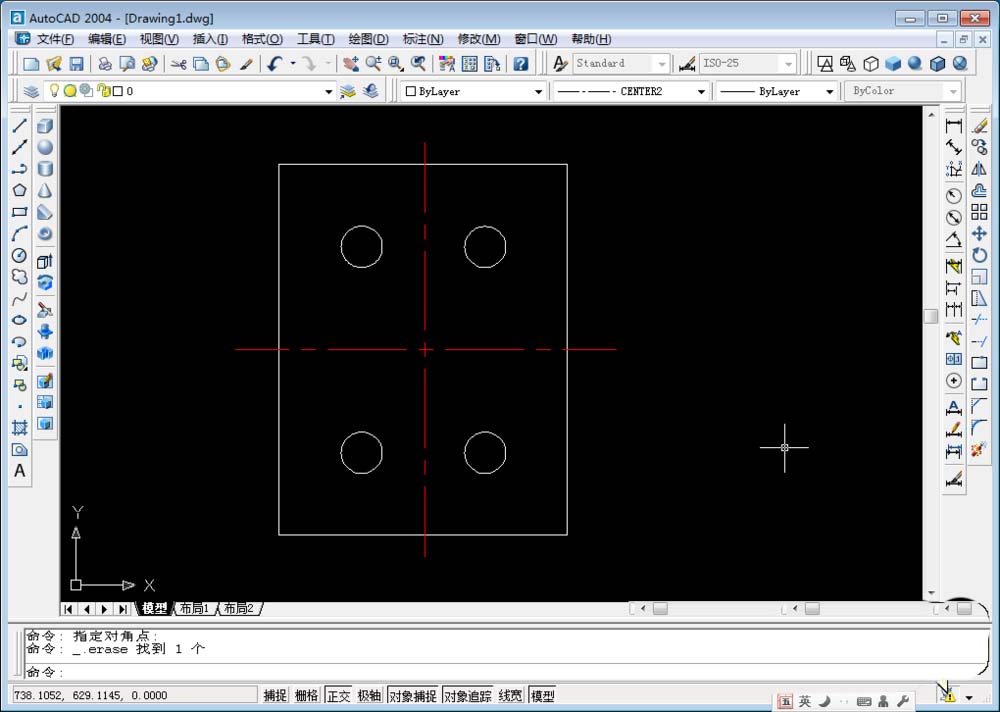

1、打开AUTOCAD2004软件，并绘制如图图形

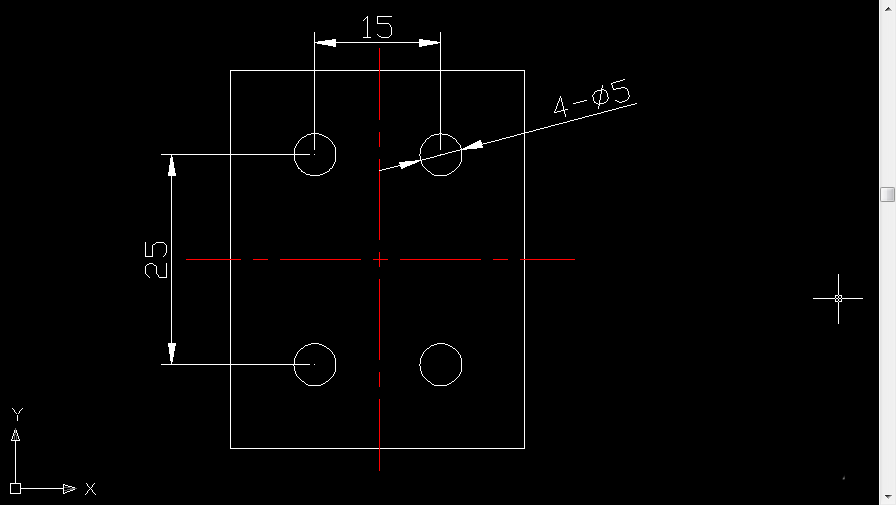

2、对图形进行简单的尺寸标注

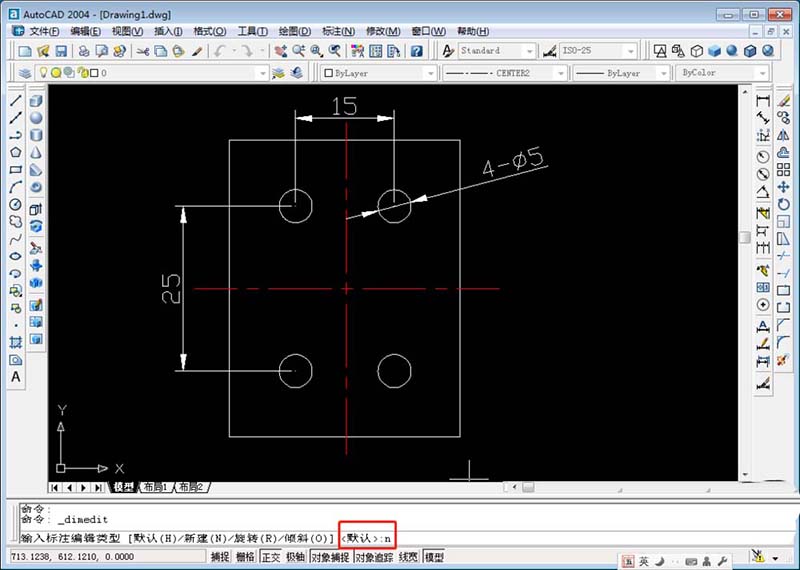

3、点击“编辑标注”，或者在命令行输入命令dimedit，

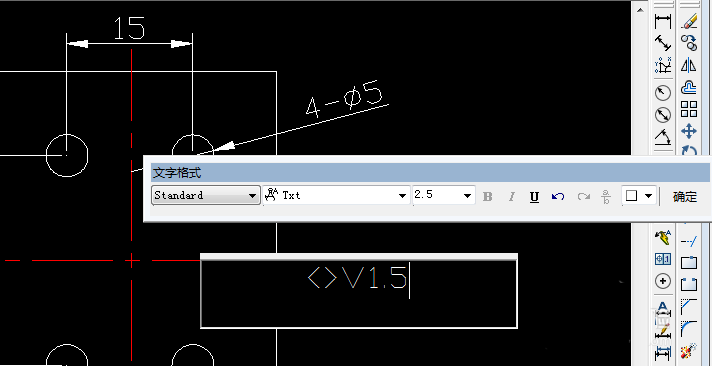

4、在“输入编辑标注类型”中选择“新建N”，并在出现的对话框中输入“v1.5",1.5表示沉头的深度

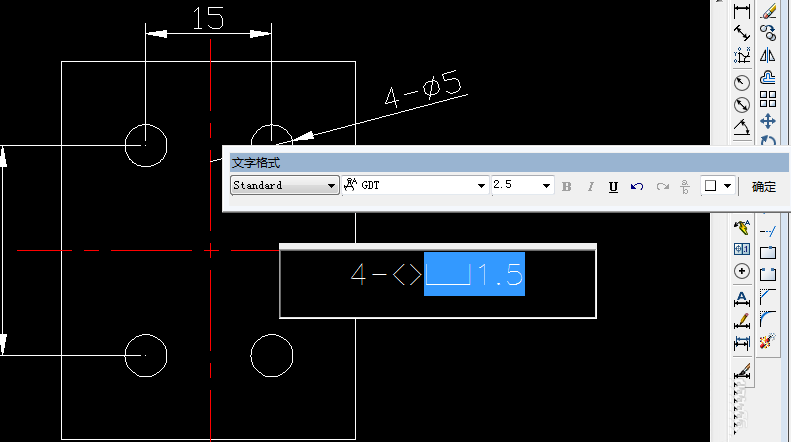

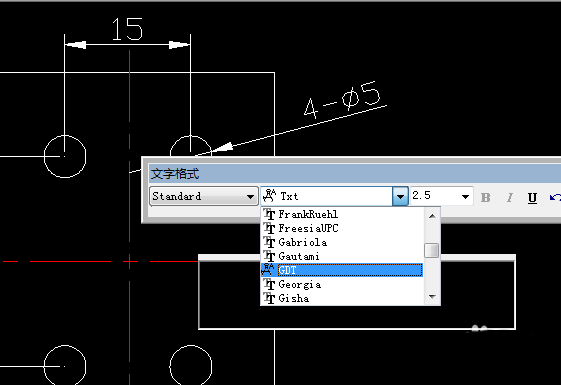

5、用鼠标选择”v1.5“，并将字体选择为”GDT“

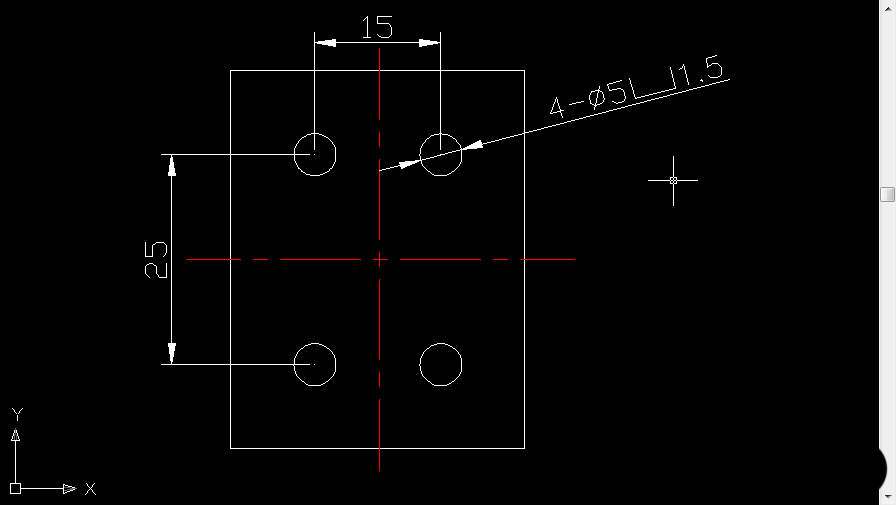

6、选择以后，再选择需要编辑的尺寸标注，就会得到想要的效果。
