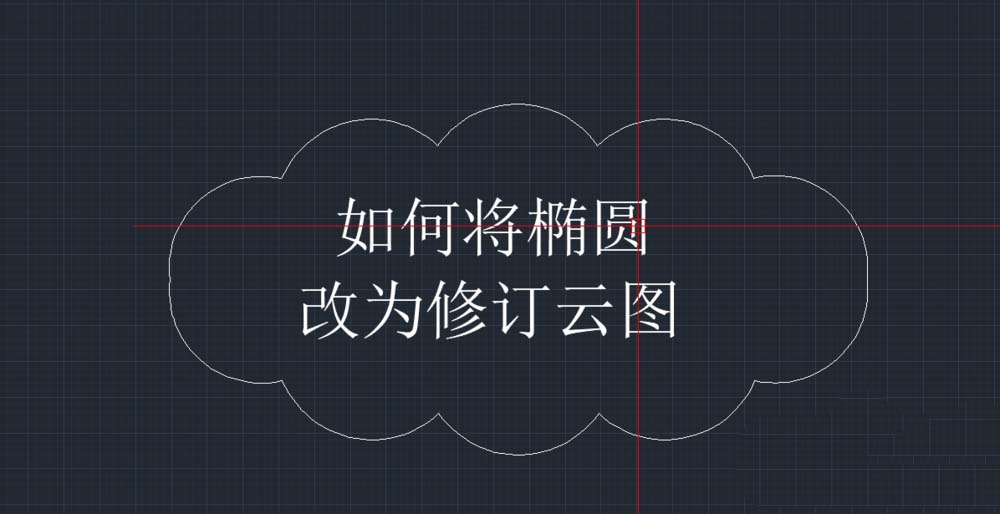

cad想要将椭圆转换为修订云图，该怎么转换呢？下面我们就来看看详细的教程。

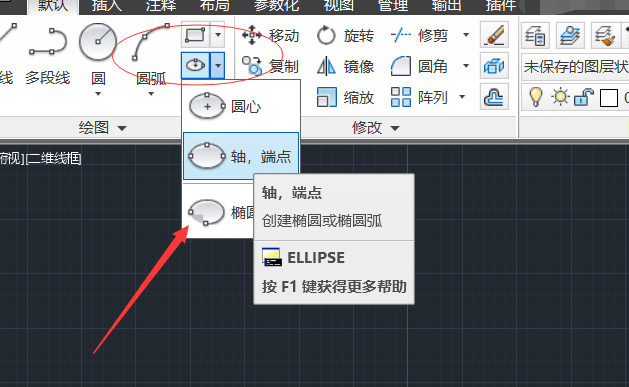

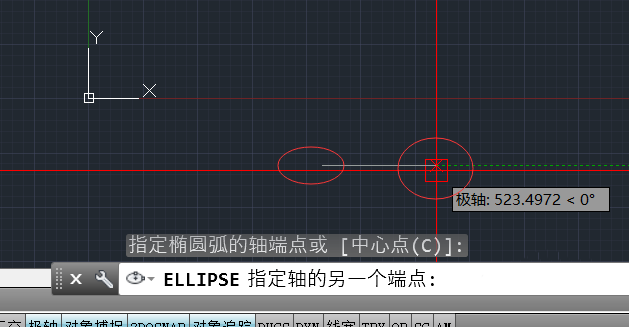

1、这里首先找到cad中的椭圆命令，这里点击如图所示工具栏中的椭圆即可，任意选择一种命令。

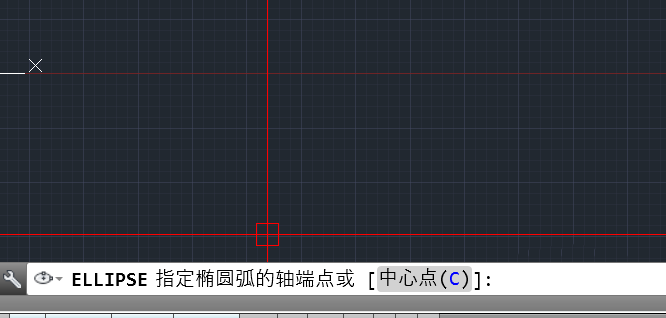

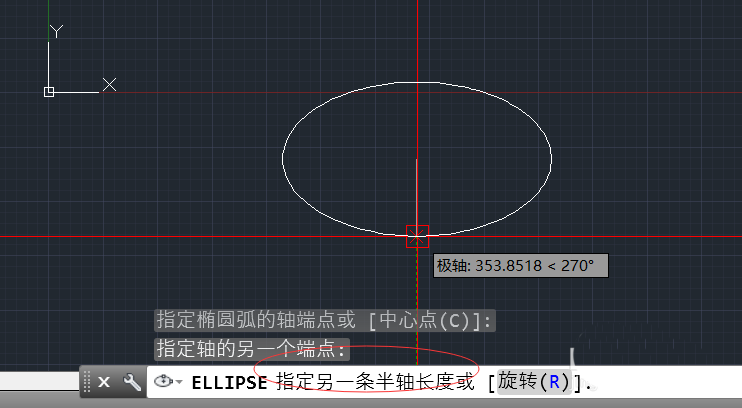

2、然后依据下方命令提示栏中的操作，绘制一个你想要的尺寸的椭圆，这里每次操作完成一步，只需要点击空格即可。

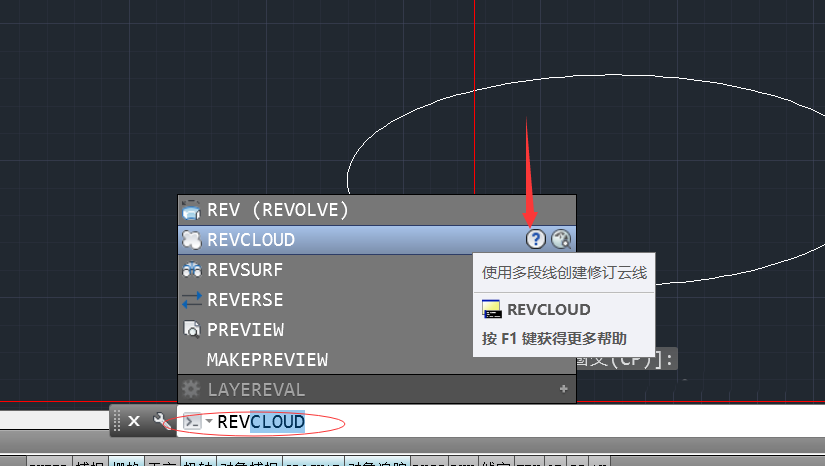

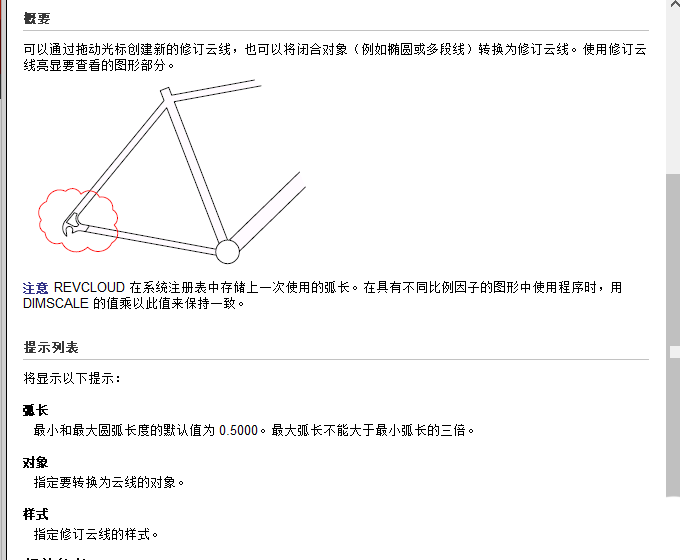

3、然后在命令栏中输入revcloud命令，该命令即为修订云图命令，这里你可以点击命令栏中的问号，然后查看软件的命令详情。

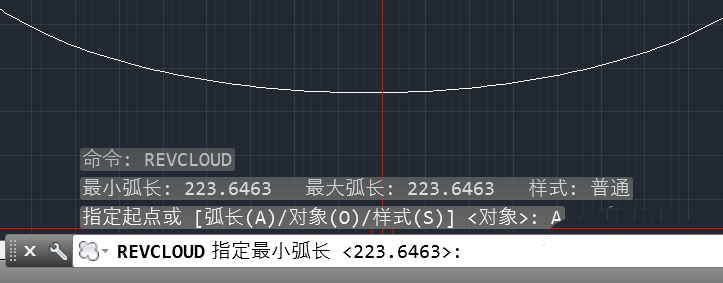

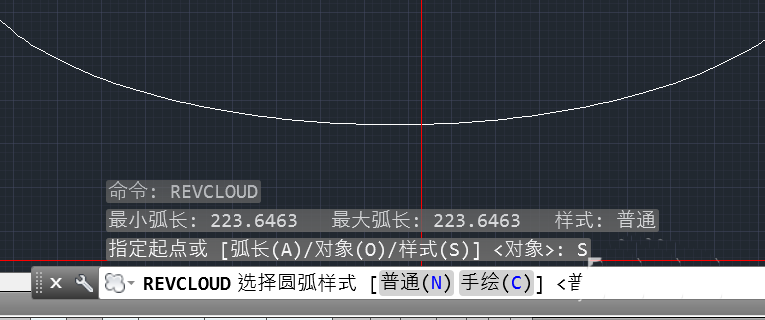

4、点击空格之后，即可进入该命令的程序，然后可以选择A 更改弧长S更改样式，将修订云图的相应设置更改为你想要的参数。

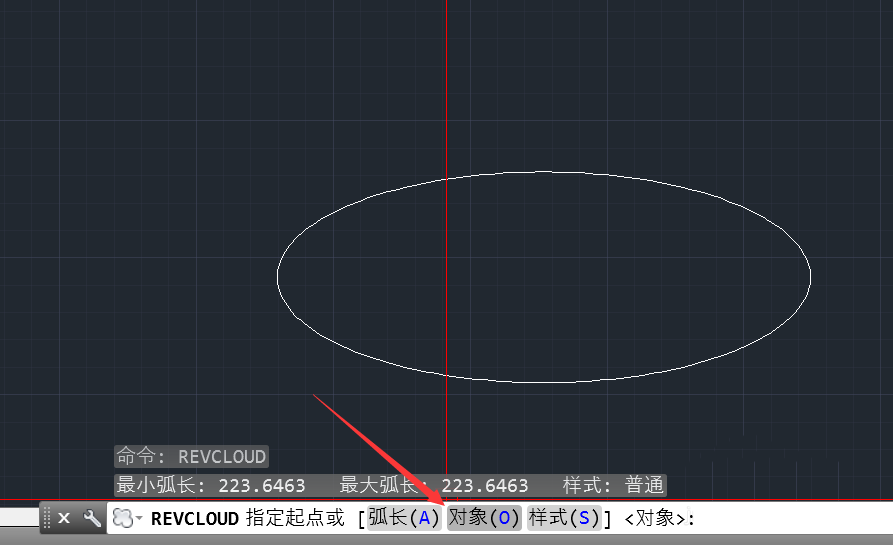

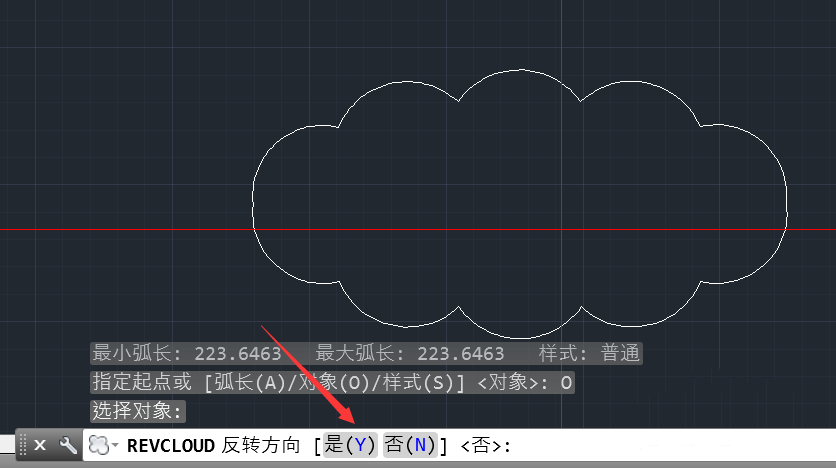

5、修改完成之后，在该命令中，选择命令O对象，即可进入对象命令中，选择你要修改的椭圆的对象，选择完成之后，点击空格，即可完成修改。

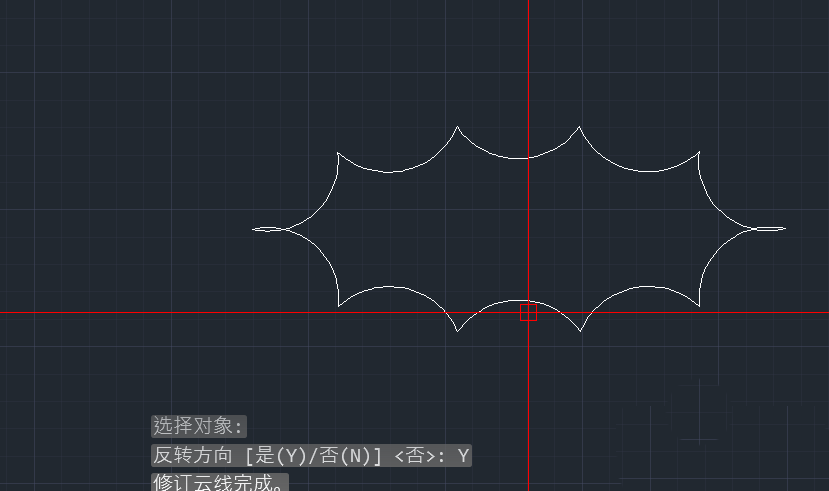

6、这里需要注意的是，可以选择正反向，如果选择反向，如图所示，使用命令Y，即可更改为下方的反向云图。
以上即是cad中椭圆转换成云线的教程，希望大家喜欢，请继续关注脚本之家。
