cad中想要画一个立体的茶壶模型，该怎么画茶壶呢？下面我们主要利用直线工具、样条曲线、圆工具、视图菜单中三维视图、坐标ucs、绘图菜单中建模、修改菜单中三维操作等画出茶壶效果图，具体情况请看下文详细介绍。

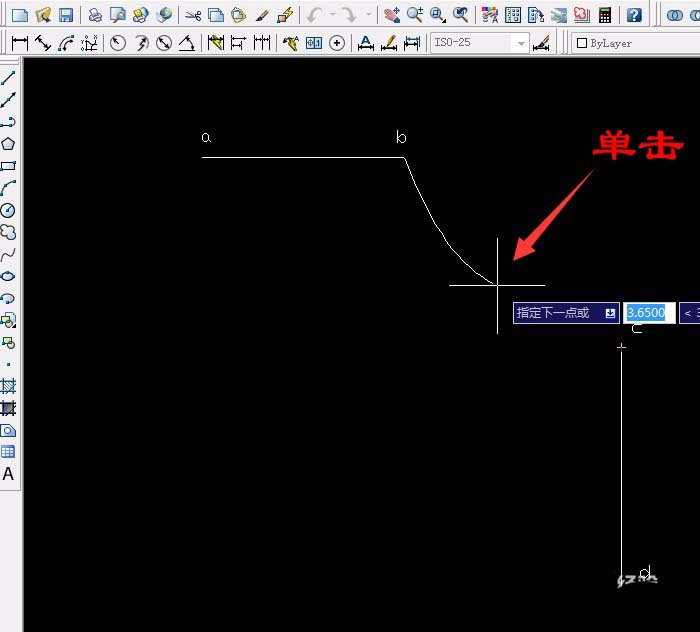

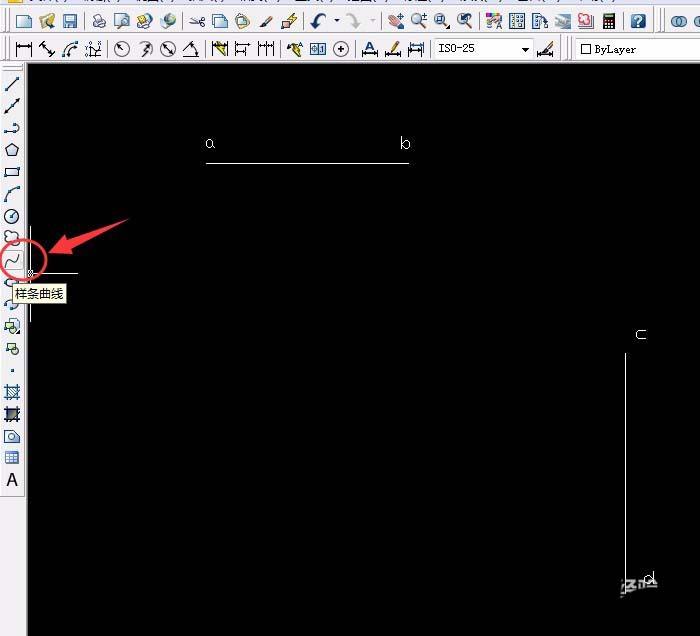

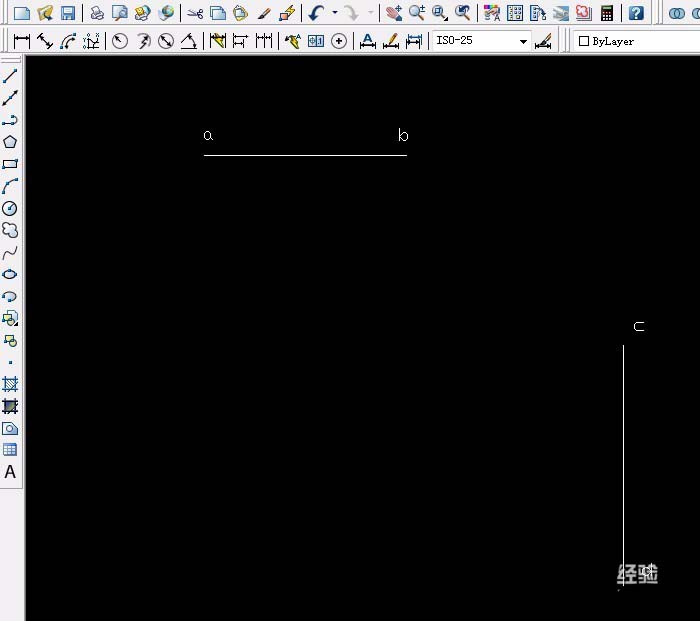

1、用“直线工具”两条直线，水平ab线垂直cd线（没有具体尺寸画大概），再用“样条曲线 ”画出bc曲线和ad曲线。

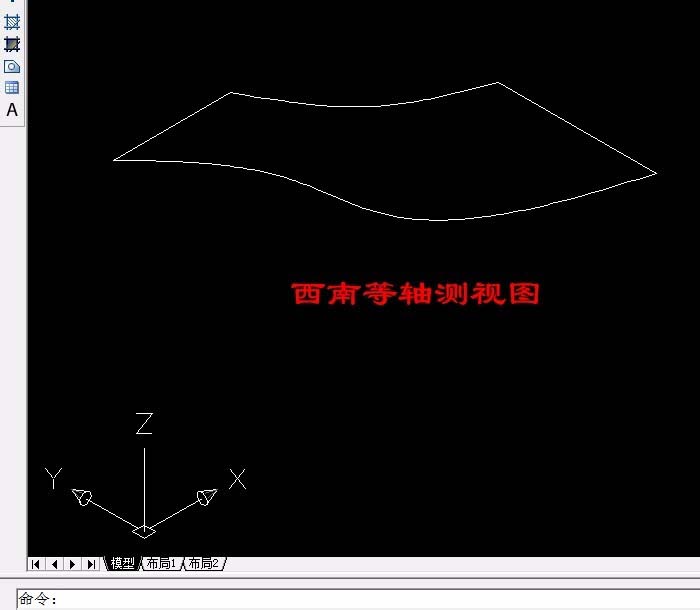

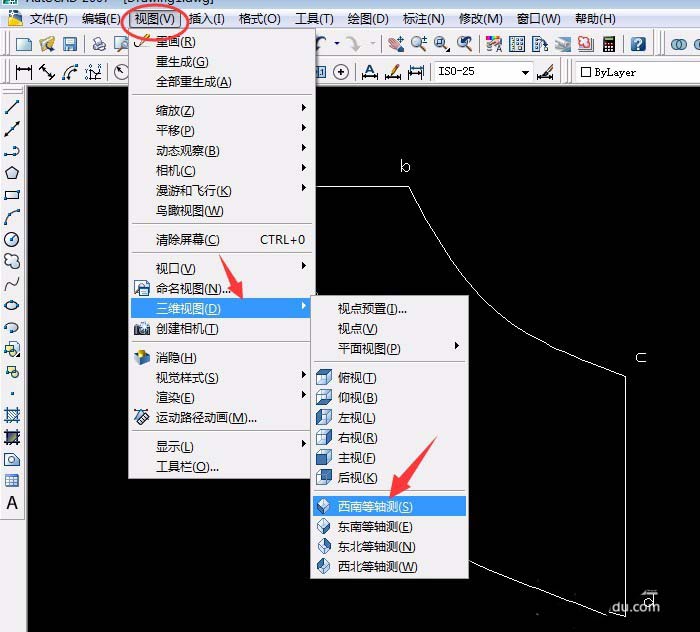

2、单击“视图”菜单中“三维视图”中“西南等轴测”，单击“工具”菜单中“新建UCS”中单击X轴，已默认X轴方向旋转90°按空格键确定。

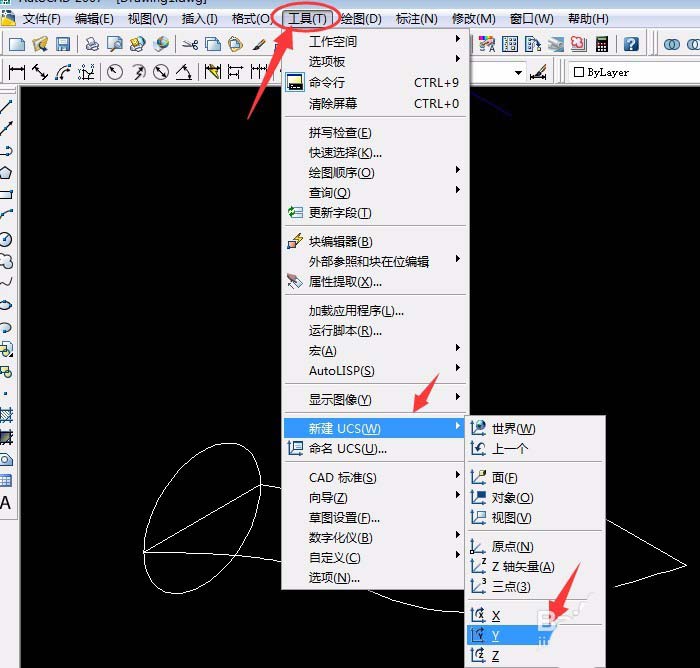

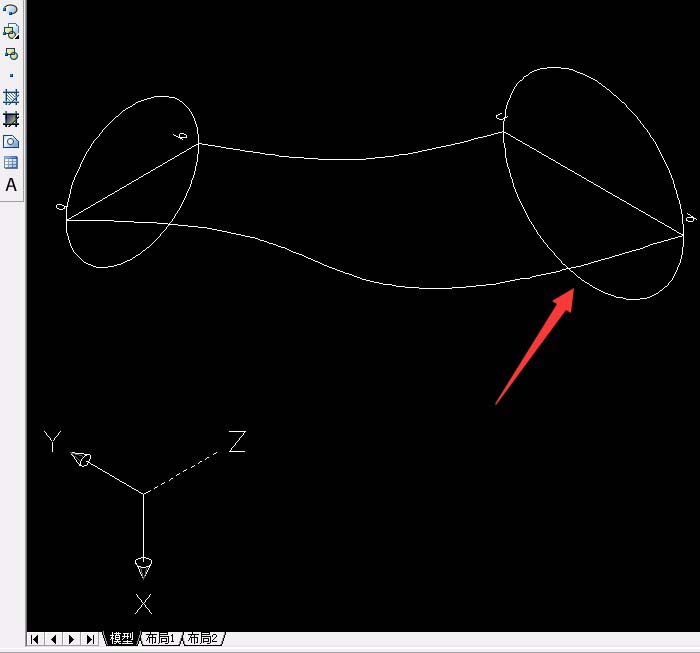

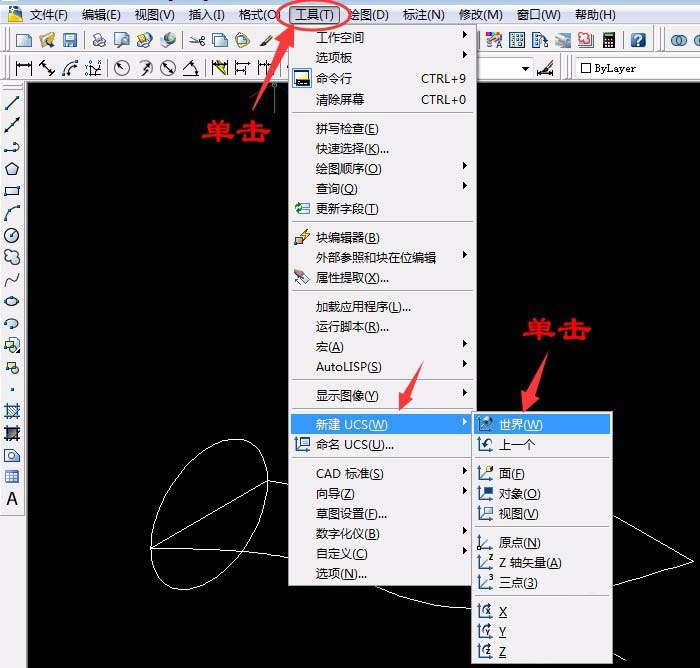

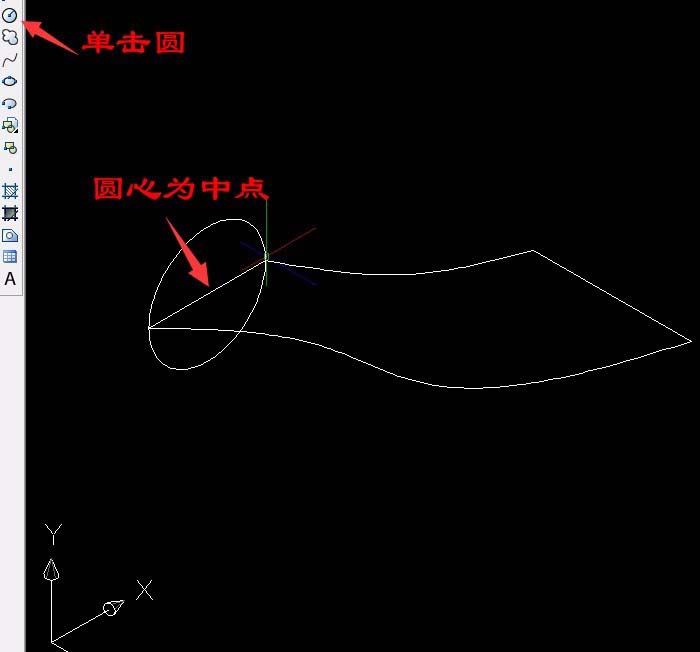

3、单击“圆工具”以ab线中心为圆心，端点为半径画出圆，单击“工具”菜单中“新建UCS”中单击“世界”，再单击“工具”菜单中“新建UCS”中单击Y轴，已默认Y轴方向旋转90°按空格键确定。

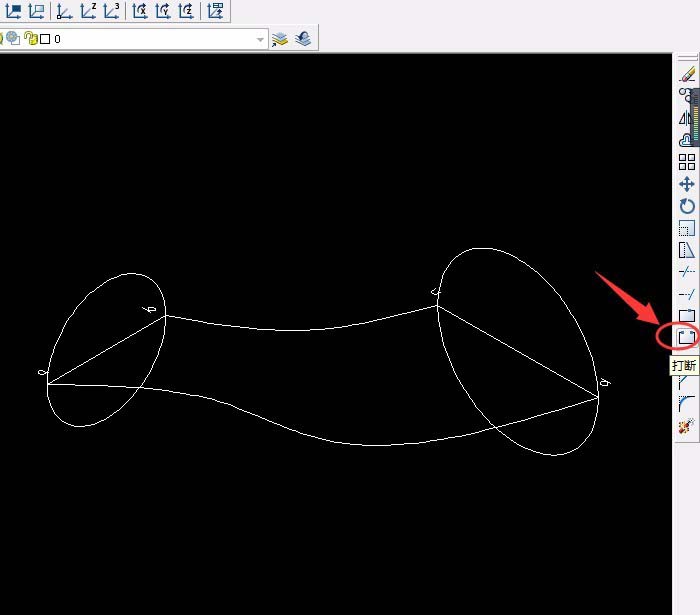

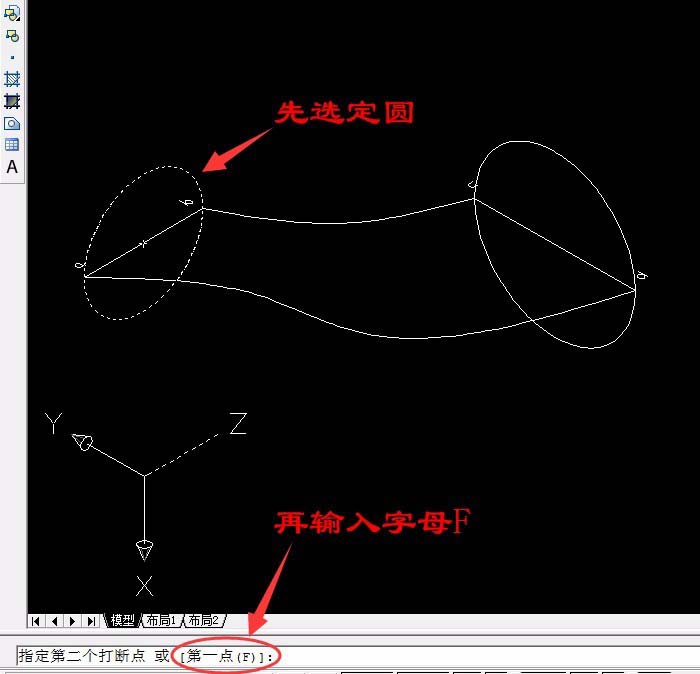

4、单击“圆工具”以cd线中心为圆心，端点为半径画出圆，因为直线和圆在不同的面，所以不能用修剪工具，单击“打断工具”选圆，输入字母F（第一点）选a端点，再选b端点，用同样的方法打断另一个圆（一定要选到端点，四条线是组合成闭合的面）。再选定直线ab线cd线删除。

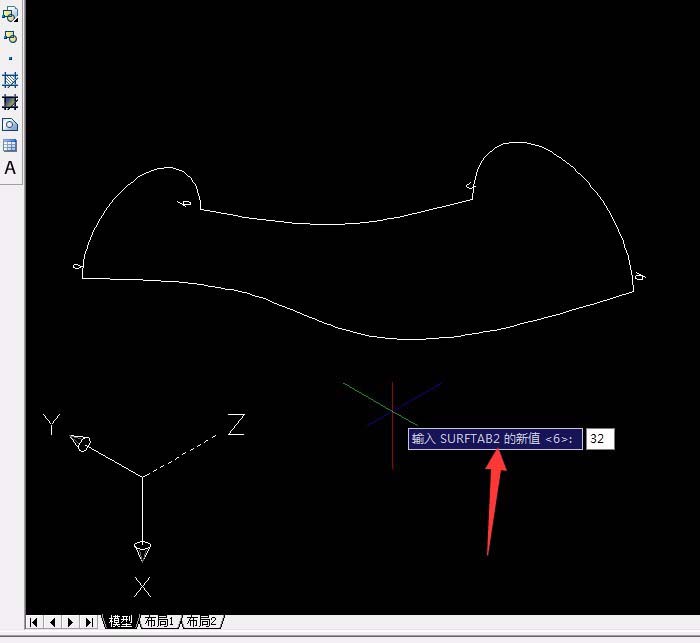

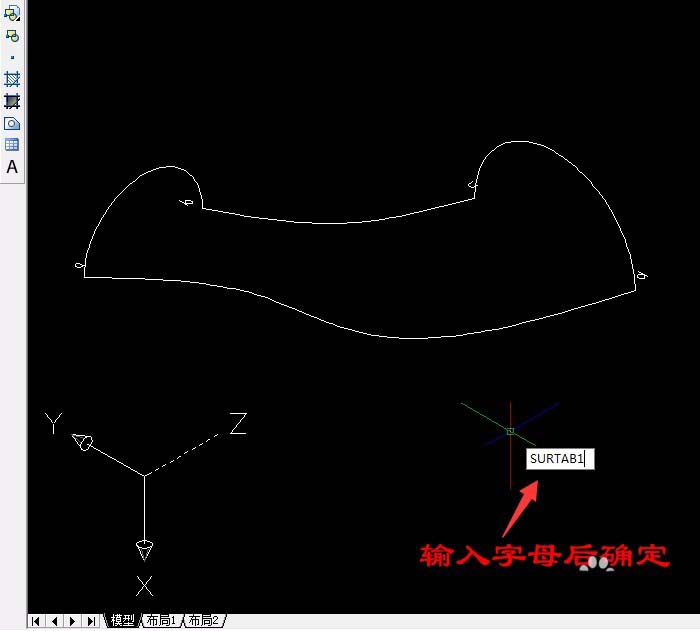

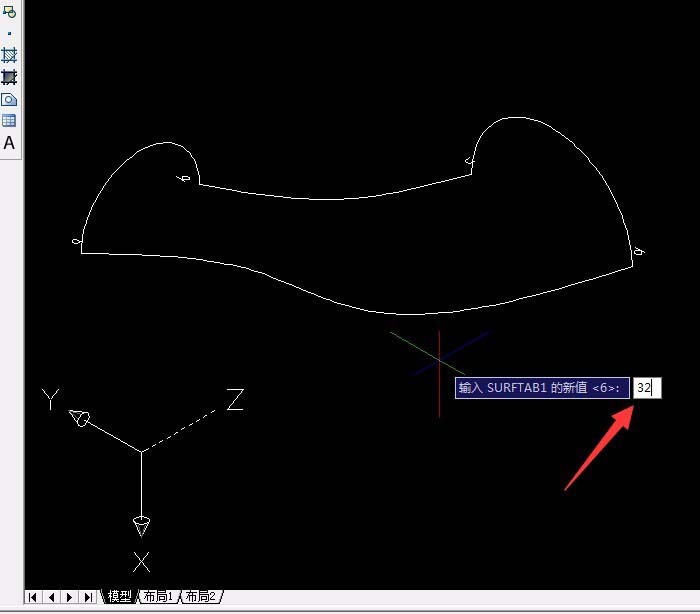

5、输入命令：SURFTAB1(最后一个是数字1，设置经线条数）输入32（默认6），输入命令：SURFTAB2后输入32。

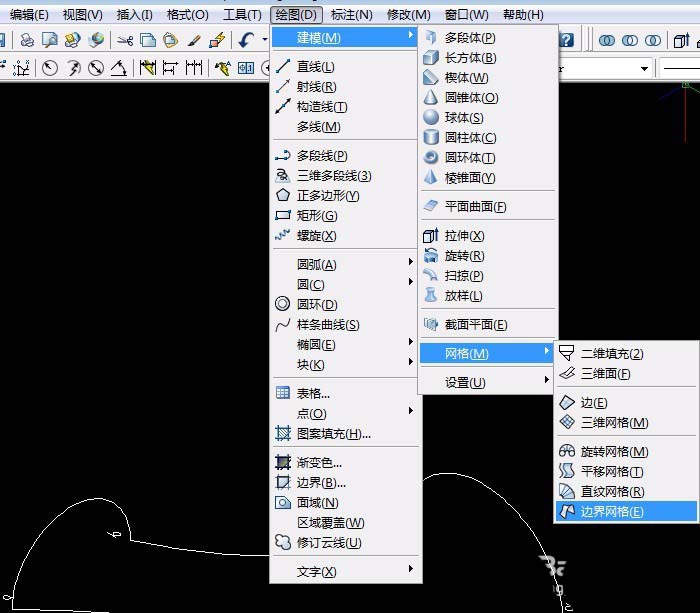

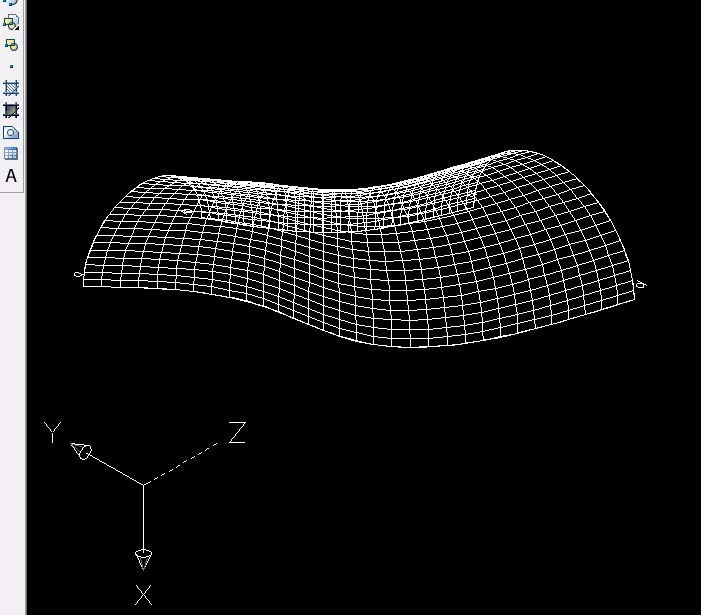

6、单击“绘图”菜单→建模→网格→边界网格，依次选定4条边界曲线，如果如图：

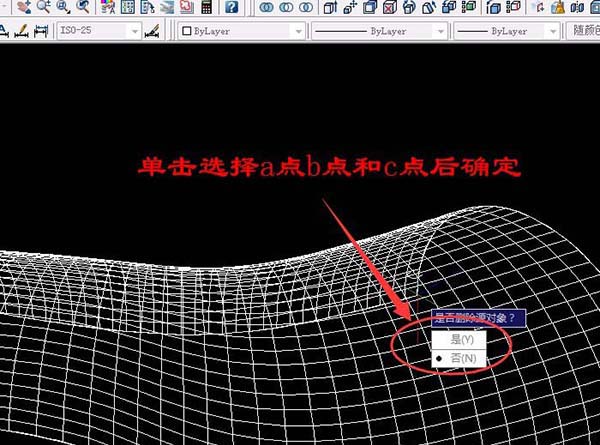

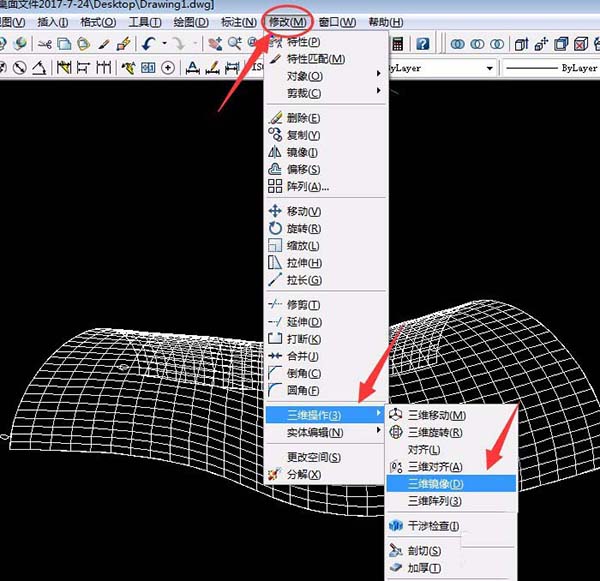

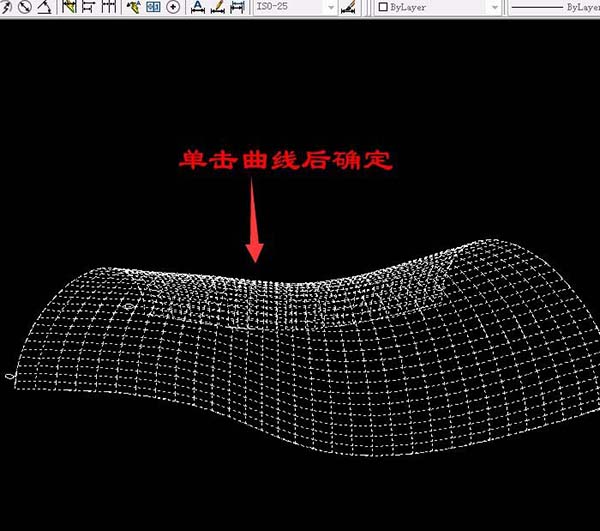

7、单击“修改”菜单→三维操作→三维镜像，单击选择曲线，再单击选择a点b点和c点后按空格键确定。

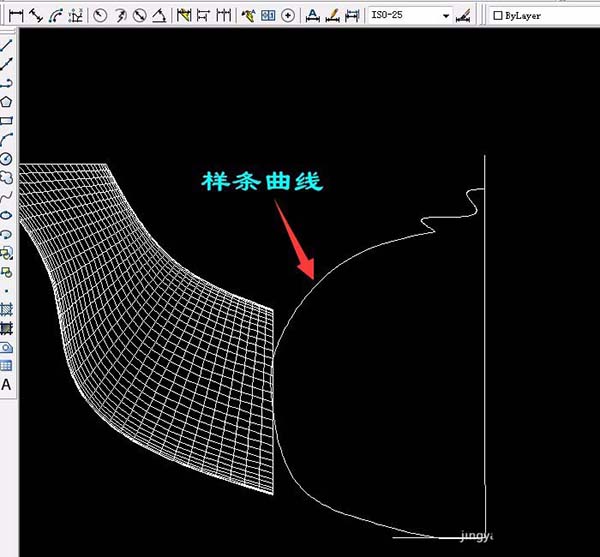

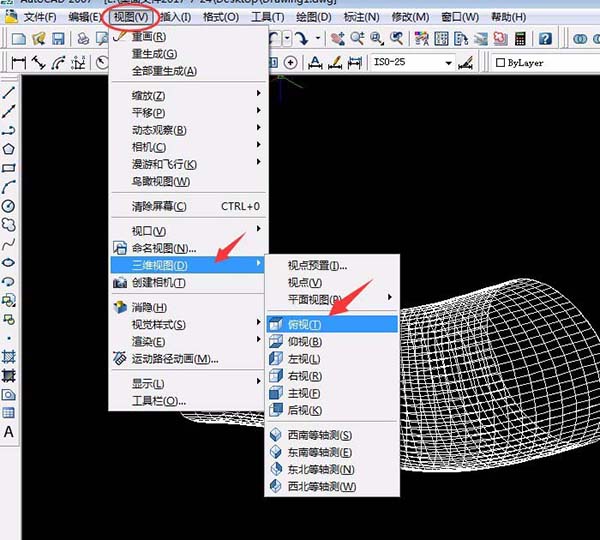

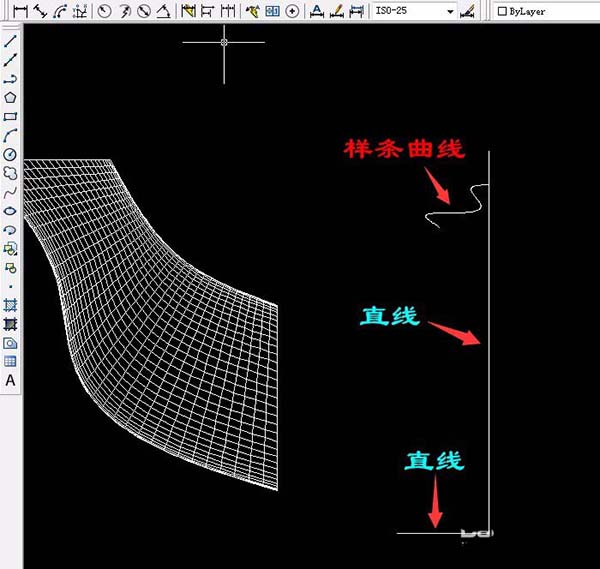

8、单击“视图”菜单→三维视图→俯视，缩小绘图区，绘制直线和样条曲线。

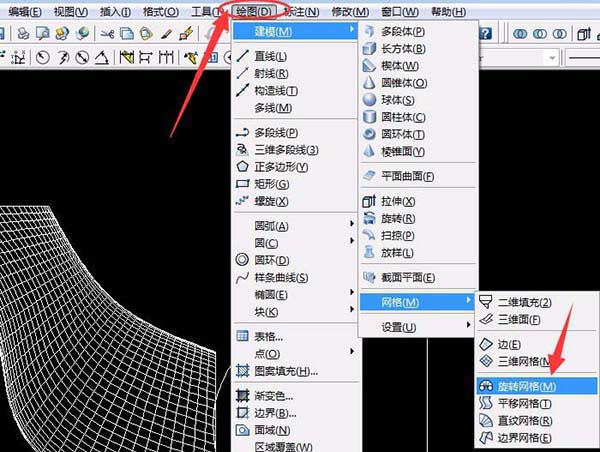

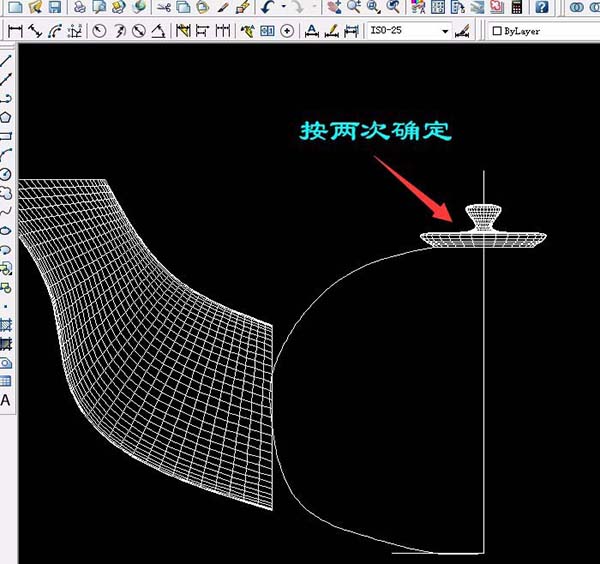

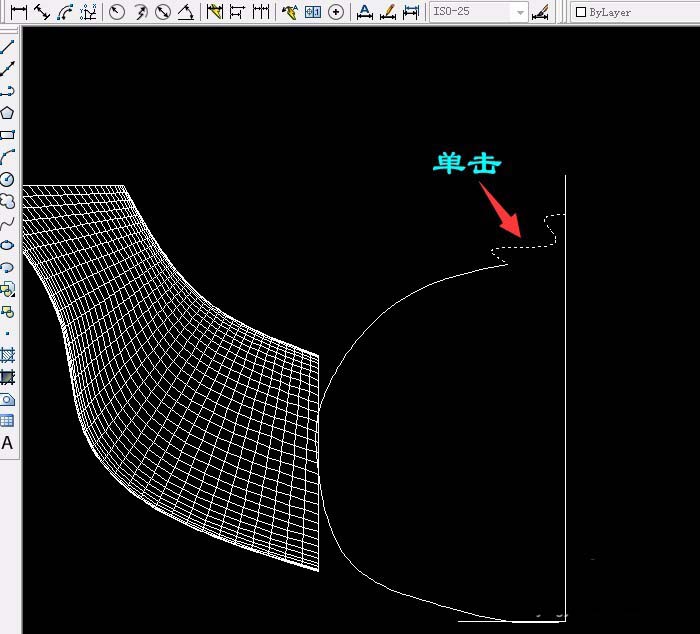

9、单击“绘图”菜单→建模→网格→旋转网格，选第一条样条曲线再选直线，确定两次（按两次空格键），用同样的方法旋转另一条样条曲线。

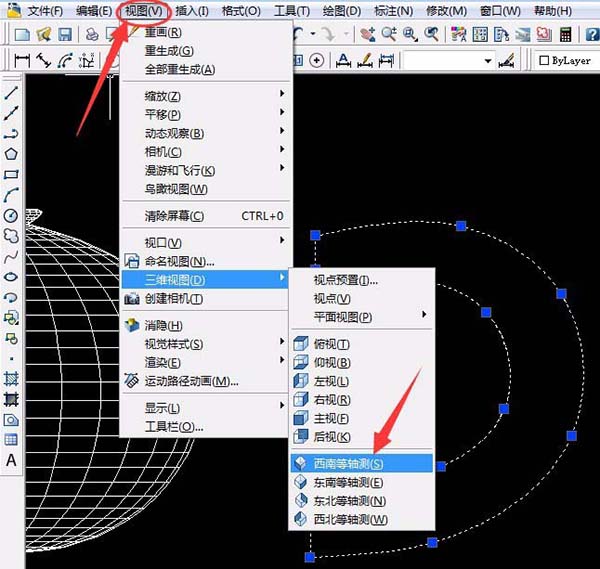

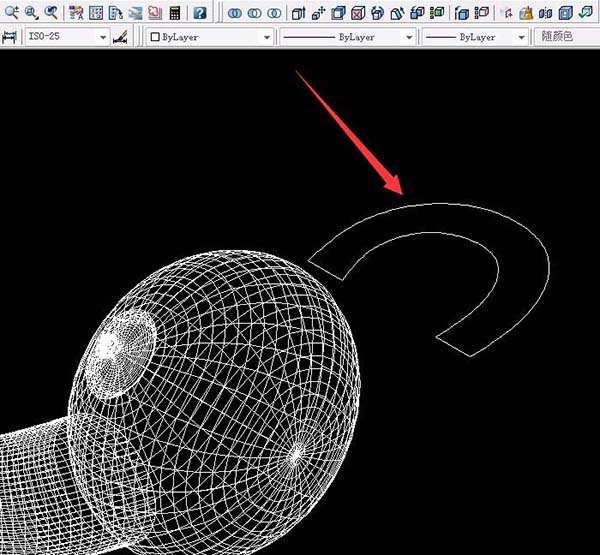

10、删除直线，单击“视图”菜单→三维视图→俯视，用“直线工具”和“样条曲线”画出两条直线和两条曲线。单击“视图”菜单中“三维视图”中“西南等轴测”。

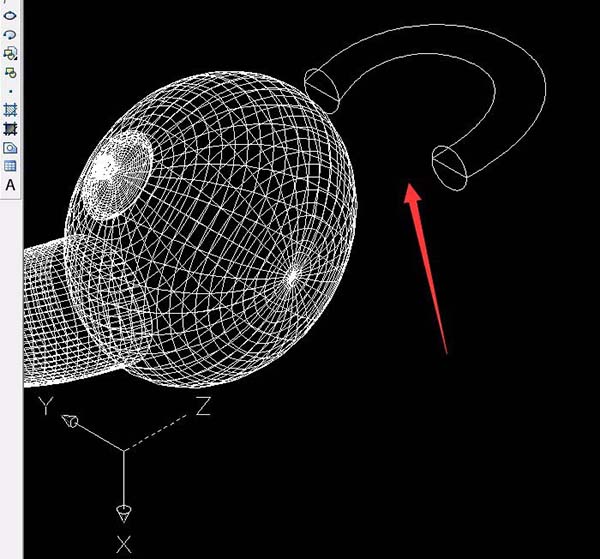

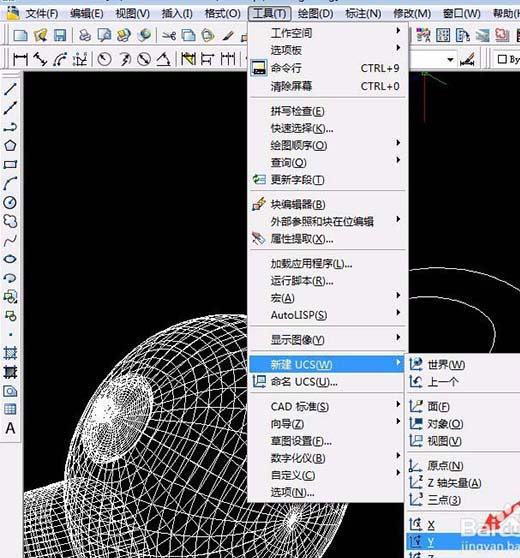

11、单击“工具”菜单中“新建UCS”中单击Y轴旋转90°。单击“圆工具”以直线中心为圆心，端点为半径画出两个圆，单击“打断工具”打断圆的一半部分，再删除直线。

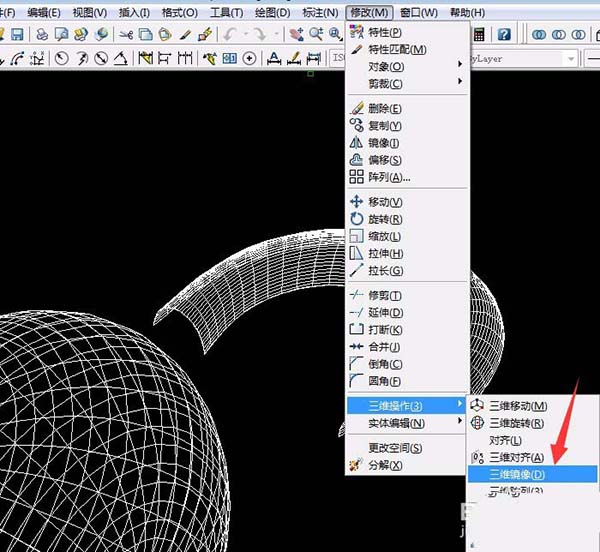

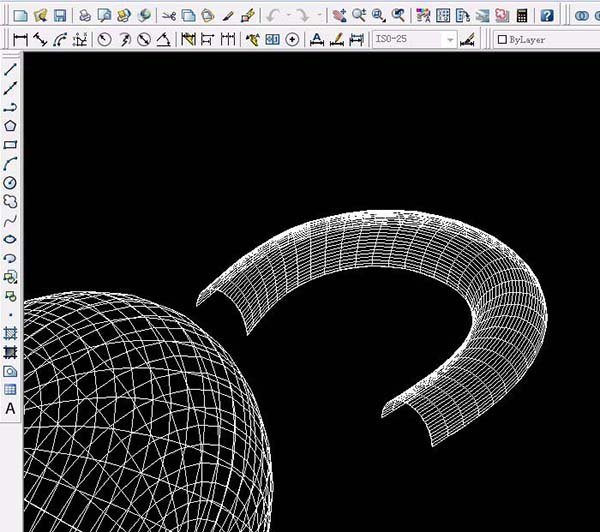

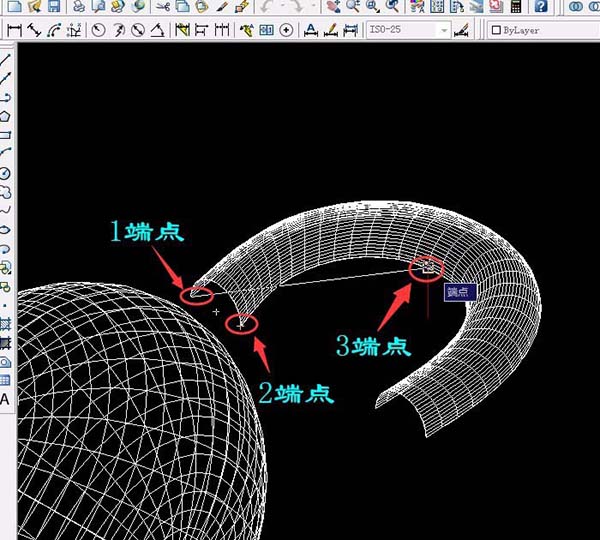

12、单击“绘图”菜单→建模→网格→边界网格，依次选定4条边界曲线，单击“修改”菜单→三维操作→三维镜像，单击选择曲线再选端点后确定。

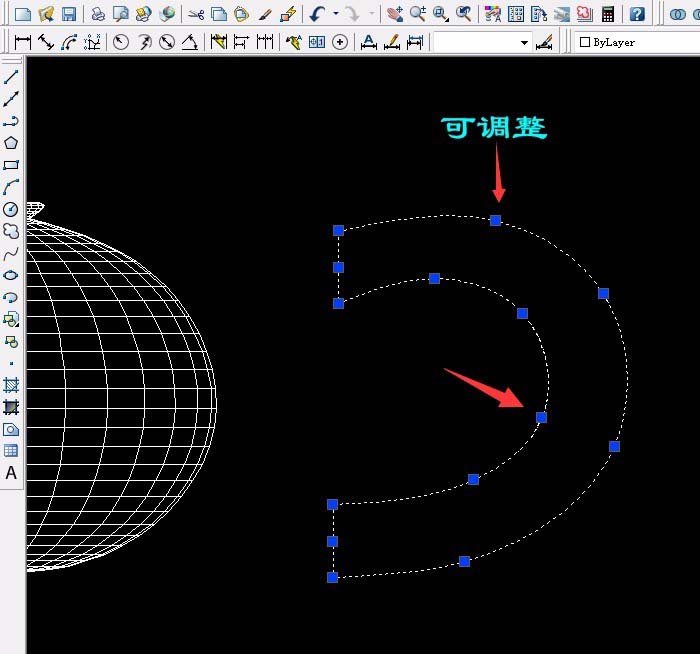

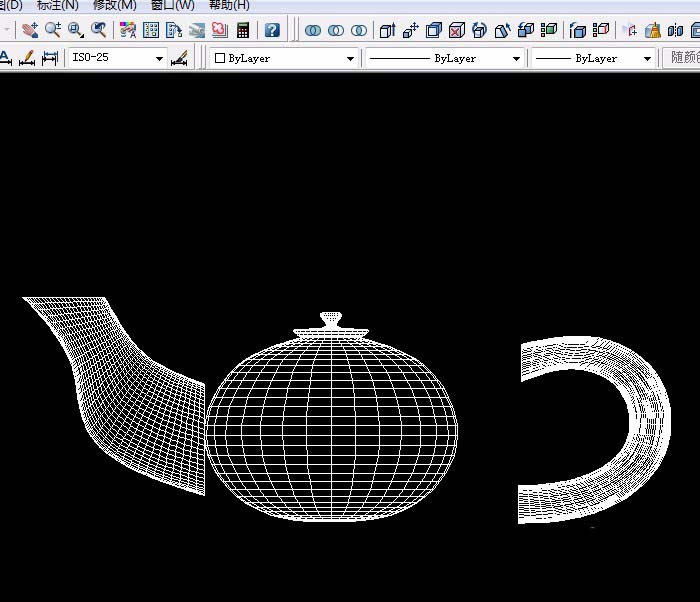

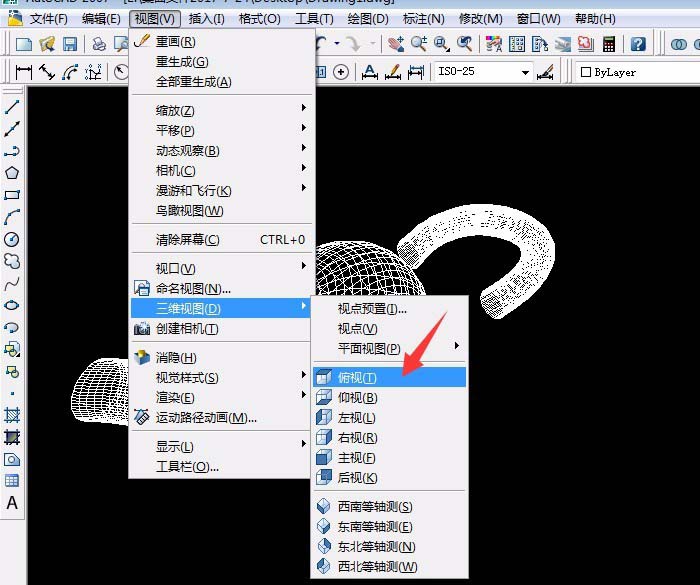

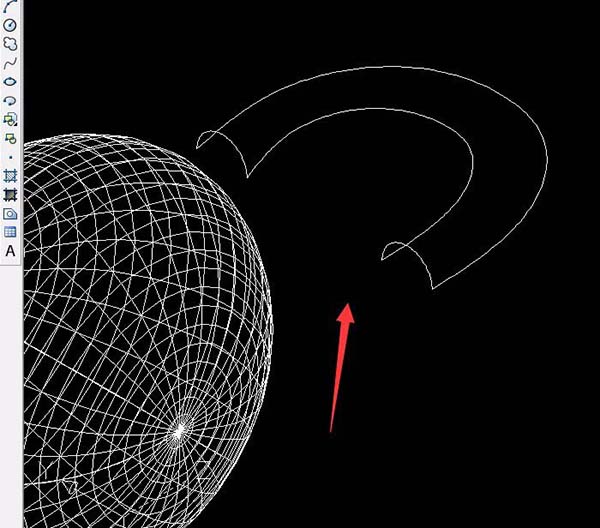

13、单击“视图”菜单→三维视图→俯视，再用“移动工具”快捷键M,移动曲线。删除多余的直线。

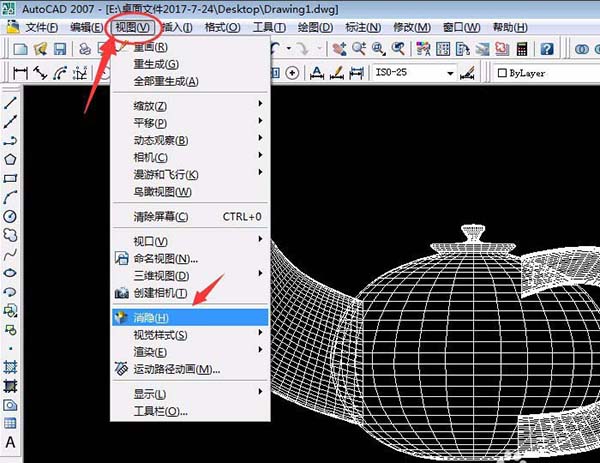

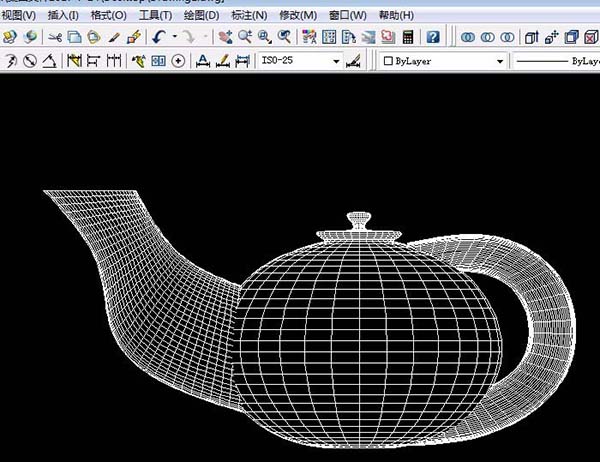

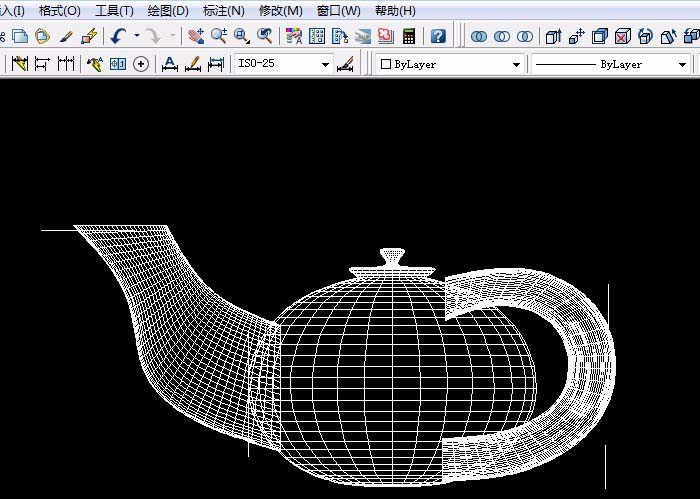

14、单击“视图”菜单→消隐，效果如图：
以上就是cad画三维茶壶的教程，希望大家喜欢，请继续关注脚本之家。
