今天我们就来介绍cad标注关联相关的知识，默认状态下，标注关联是打开状态，意味着每个标注都粘贴在被标注对象上面。当然，在执行某些操作的时候，标注关联是有些好处的，比如选择直线的夹点，将直线拉长，关联在直线上的标注会自动同步加长。但是关联的标注时常出现计划外的自动同步，给制图造成困扰。下面我们就来看看详细的教程。

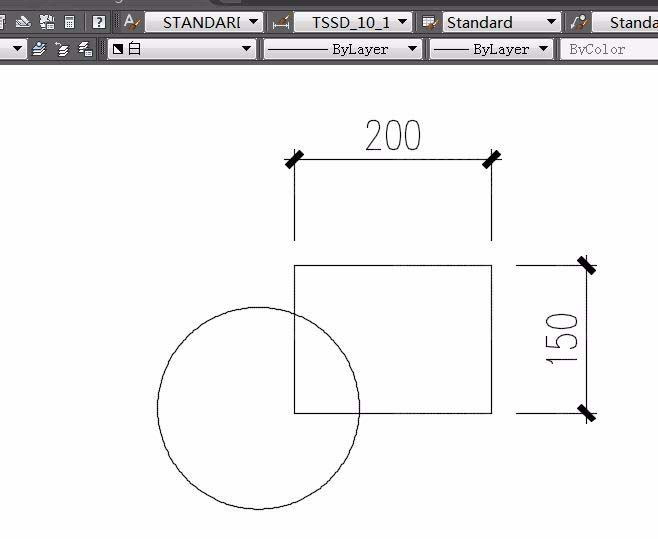

1、打开CAD，画一个简单图形（示例画了一个200x150的矩形），并对图形的外形尺寸进行标注。

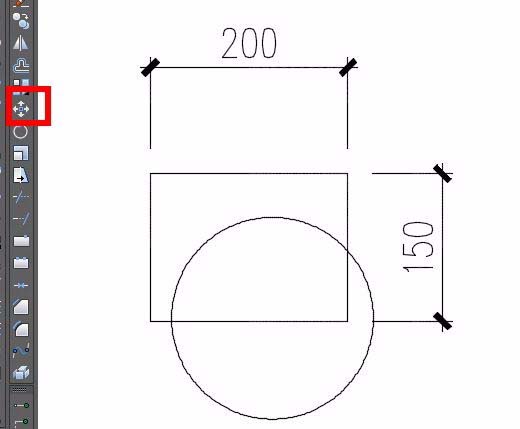

2、选择标注后的矩形，然后输入命令“m”+回车，或是点击快捷键“移动”。尝试着移动矩形图形，会发现标注会跟随一起移动，自动且同步。

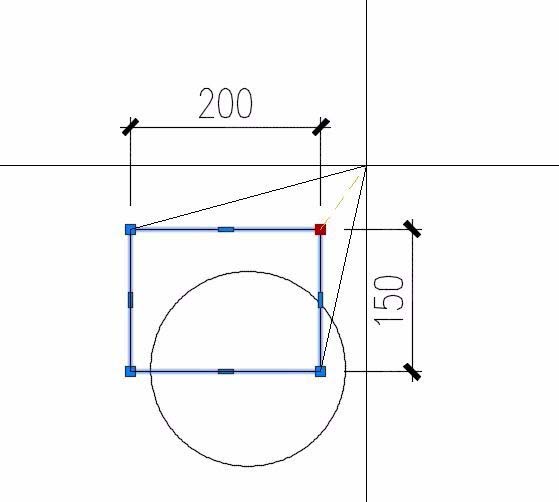

3、现在选择矩形的一个夹点，任意拖拽。

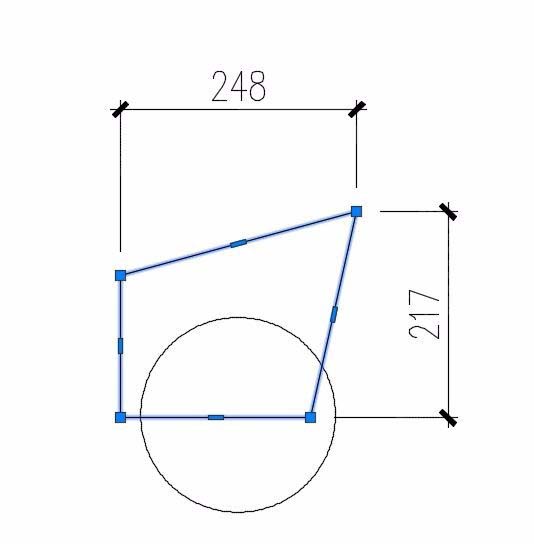

4、与矩形关联的标注，依然能够做到自动调整。

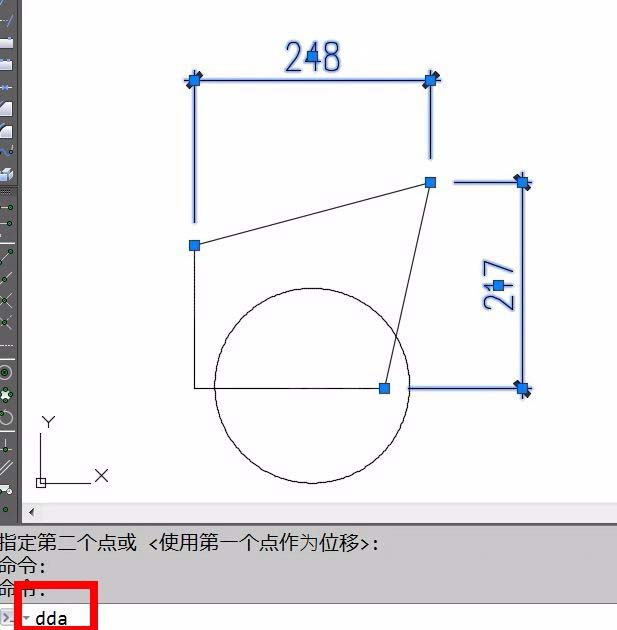

5、那么，如何能够取消标注的关联呢？选中你准备取消关联的标注（可以多选），然后在命令栏输入“DDA”后回车。

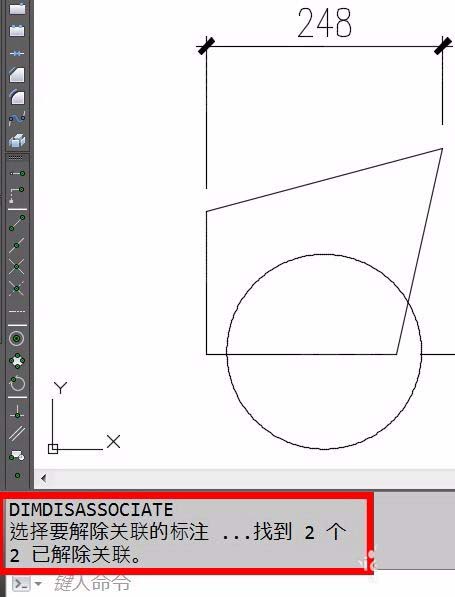

6、会看到CAD执行了一个“DIMDISASSOCIATE”的命令，已经解除了刚才选择的标注的关联。

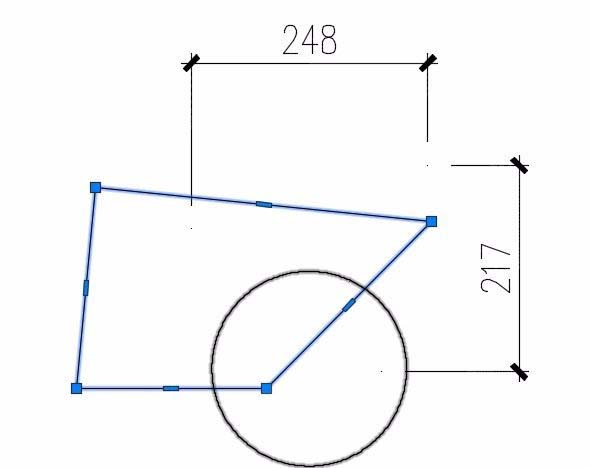

7、矩形图形的移动和变形，已经不会引起这两个标注的任何变化。关联已经成功解除。

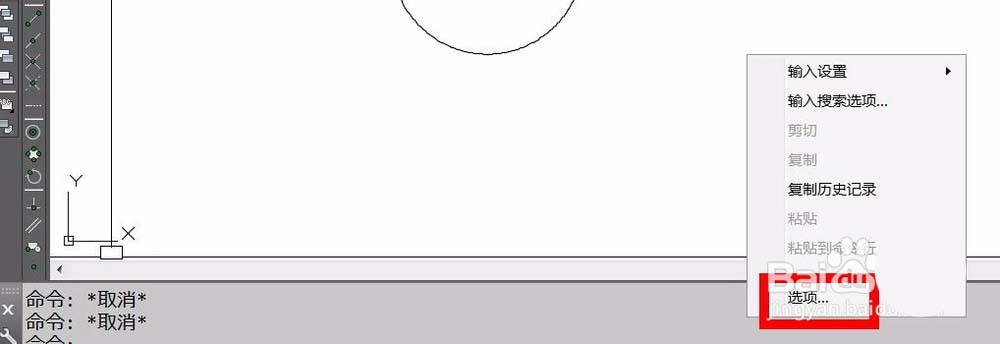

8、如果确实不喜欢标注关联的功能，其实CAD是提供了关闭的途径的。点击菜单“工具”最下面的“选项”命令。或是直接在命令框内点击右键，选择“特性”命令。

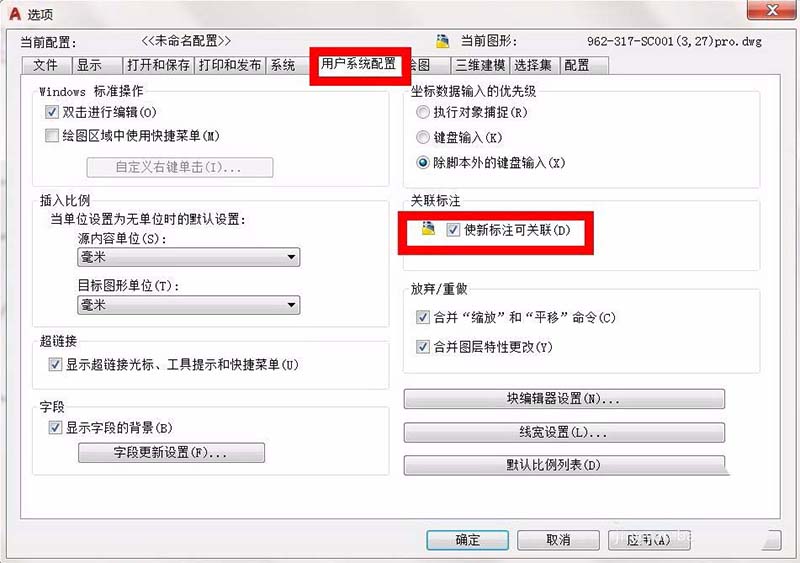

9、选择页面卡“用户系统配置”，将“使新标注可关联”前面的勾取消。确认后生效。以后所有的新标注，均默认不关联。在需要标注关联的时候，可以再将关联打开，方法同上。
以上就是CAD设置标注的关联的教程，希望大家喜欢，请继续关注脚本之家。
