CAD制图中标注时需要输入深度符号，该怎么输入呢？下面我们就来看看详细的教程，很简单，请看下文详细介绍。

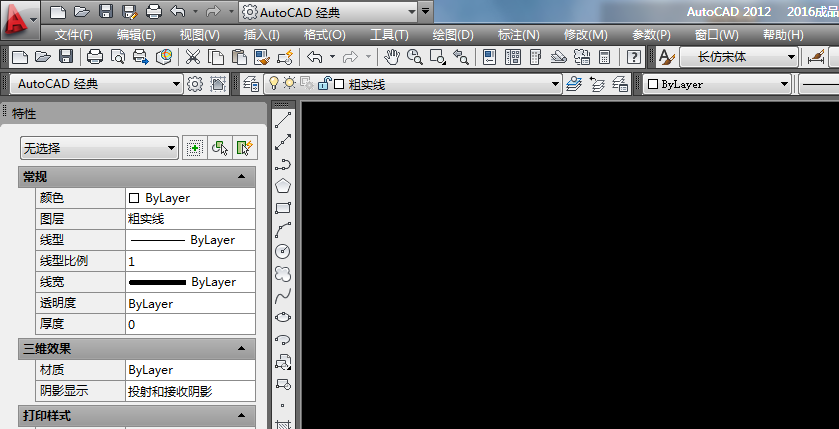

1、如下图所示，打开AutoCAD软件，新建一个空白文件。

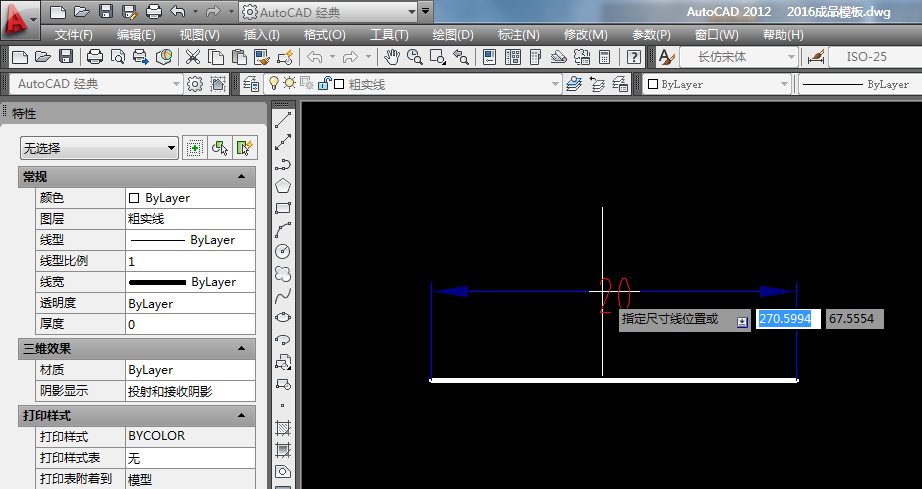

2、如下图所示，画一条长20的线段，并标注一个尺寸，作为演示所用。

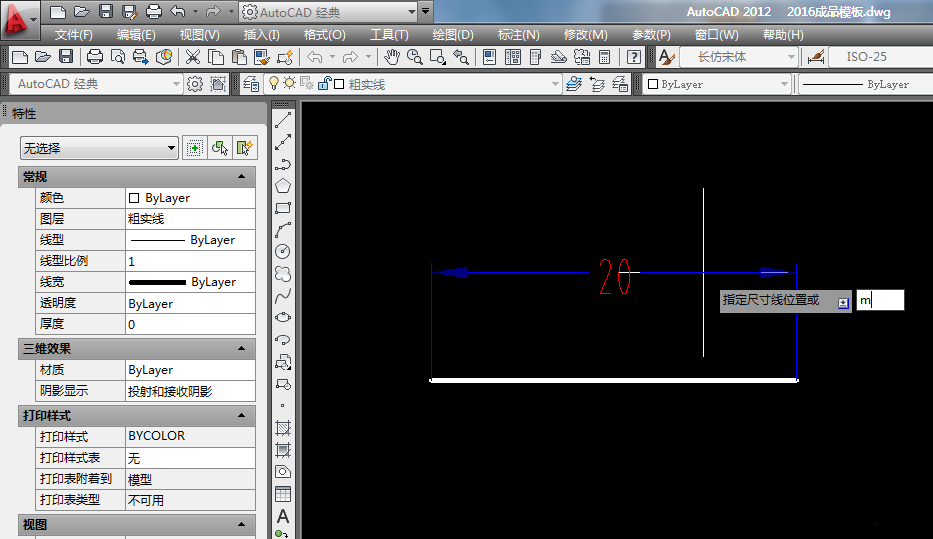

3、如下图所示，输入字母“m”，回车。

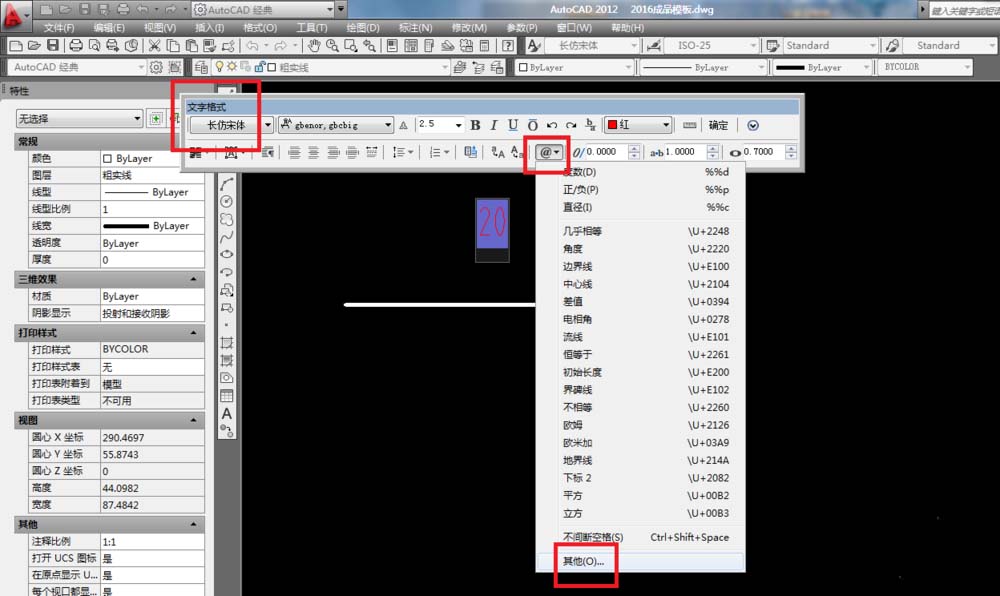

4、如下图所示，弹出“文字格式”对话框，在它的工具栏中找到“@”，点击它，在它弹出的下拉菜单中找到“其他”，点击它。

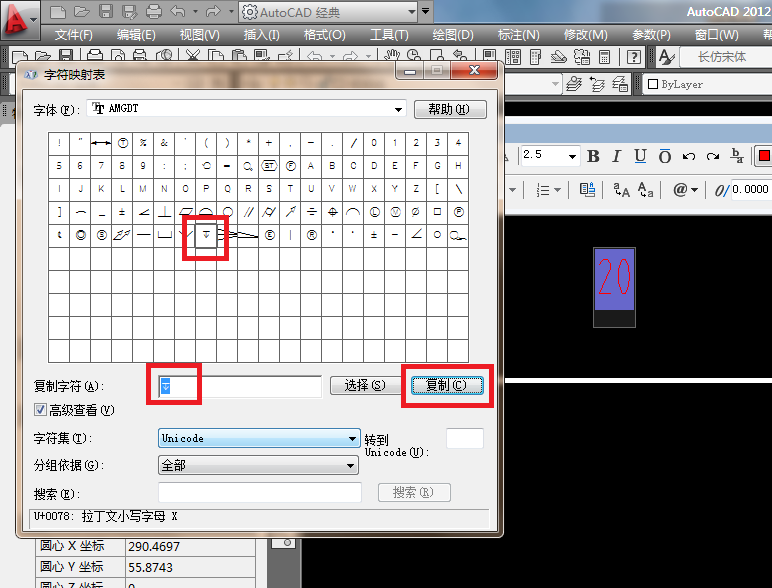

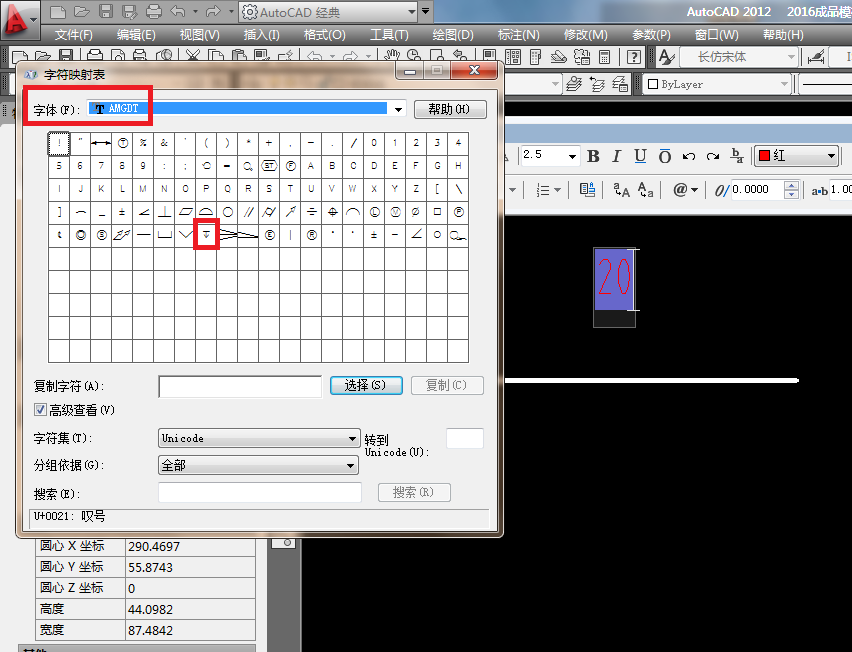

5、如下图所示，弹出了“字符映射表”，先选择字体“AMGDT”，在出现的字符中找到深度符号。说明一下，这个字体也是一个一个的找的，看那个字体中有深度符号，就选择哪个字体。
6、如下图所示，先鼠标左键双击深度符号，当它出现在“复制字符”框中时，用鼠标左键选中它，然后点击“复制”按钮。完成这些，这一步的操作就结束了。

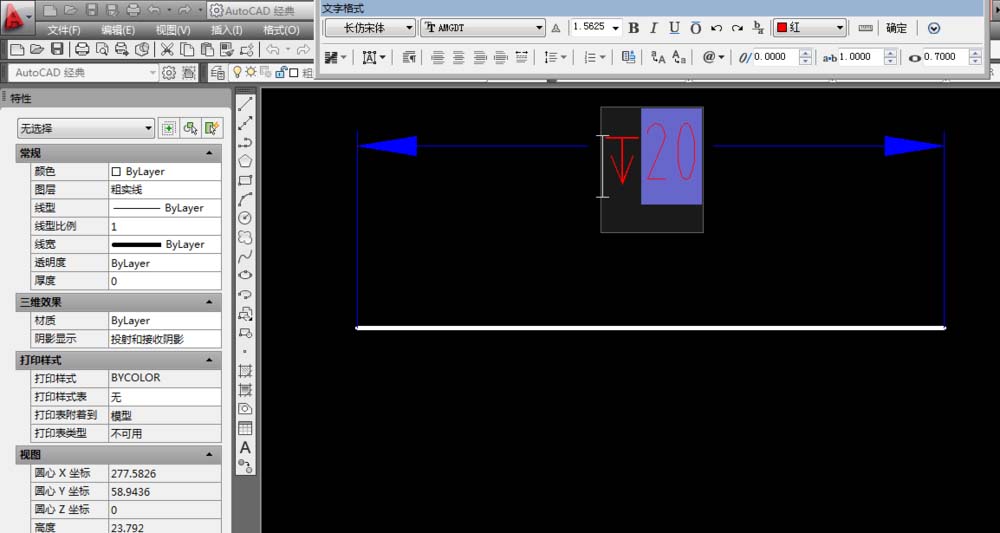

7、如下图所示，回到了CAD的标注，在20前面直接“ctrl+v”，粘贴完毕。

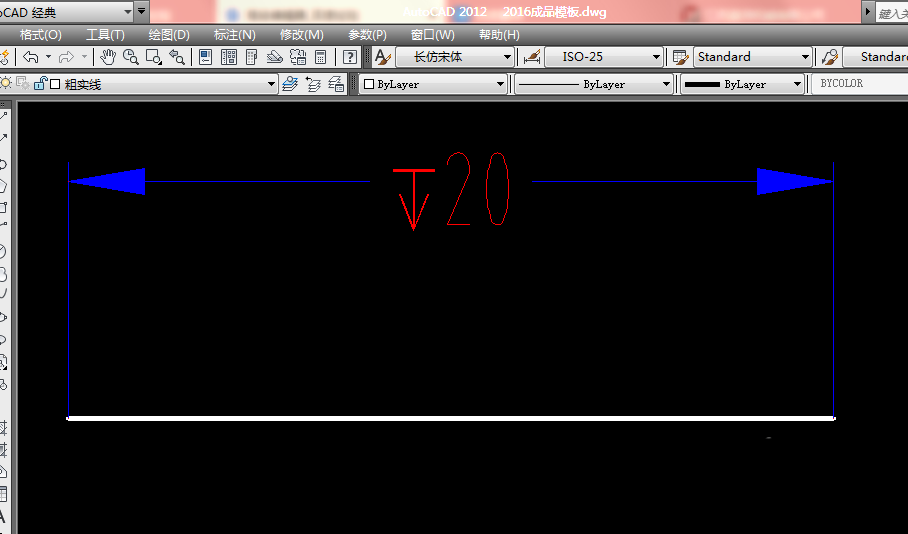

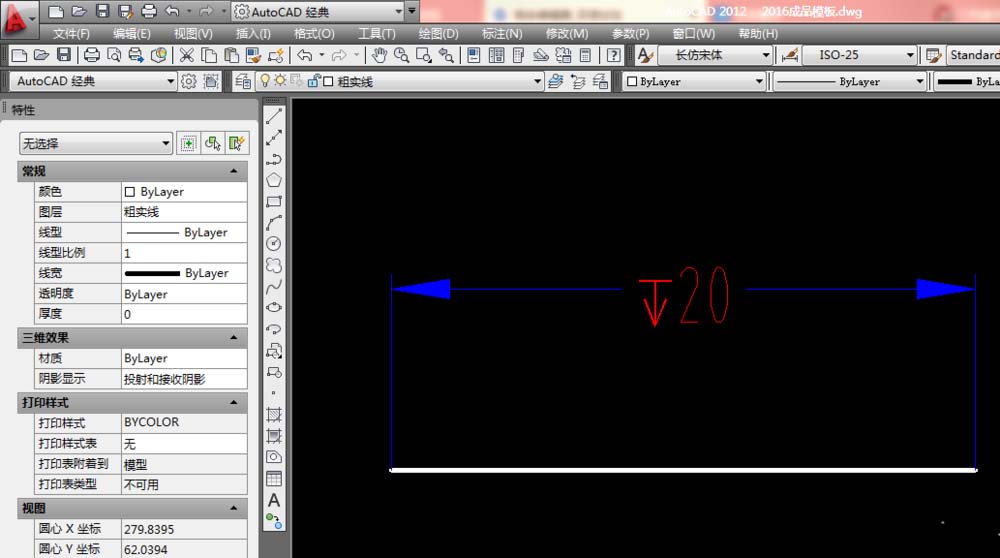

8、如下图所示，完成标注，这个标注中就有了深度符号，这个标注的意思就是深度20。
以上就是CAD图纸标注添加深度符号的教程，希望大家喜欢，请继续关注脚本之家。
