今天我们就来看看使用cad绘制静风东北风图纸的方法，也就是风玫瑰图的画法，请看下文详细介绍。

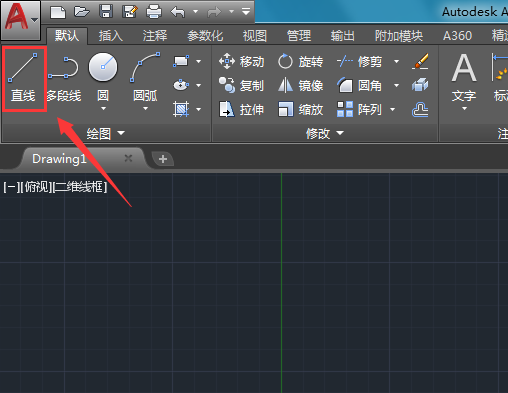

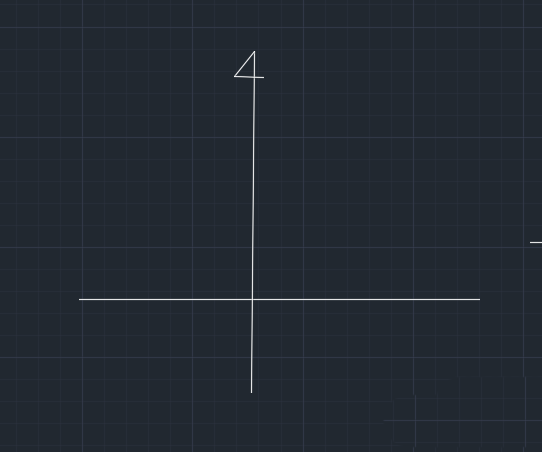

1、打开CAD这款软件之后我们选择直线命令先绘制出我们的方向示意图，如图所示：

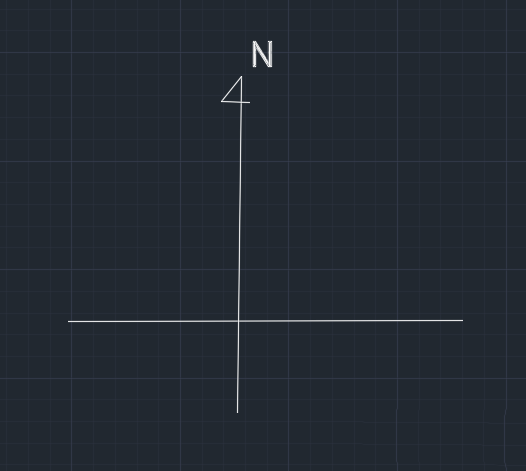

2、绘制好方向示意图之后再在上找到文字选项，如图所示：

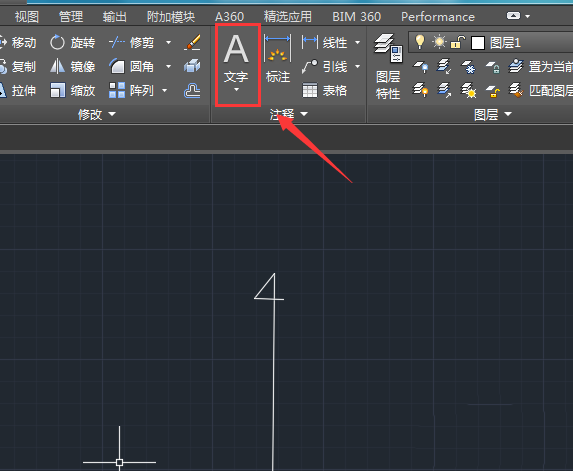

3、选择文字选项我们在上面的箭头上标注出我们的指北方向，如图所示：
4、标注好指北方向之后再在绘图里找到直线选项，如图所示：
5、选择直线选项围绕方向指示的圆心我们画出东北风的玫瑰图形，如图所示：

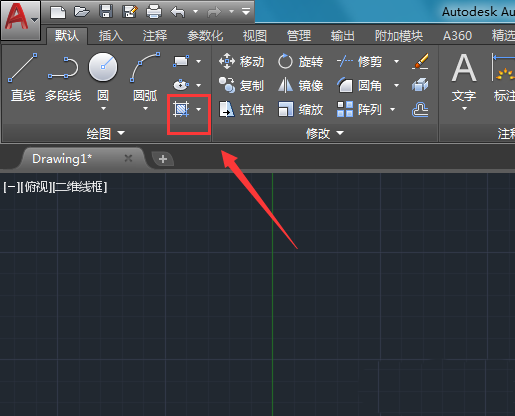

6、绘制好风向之后再在菜单里找到填充选项，如图所示：

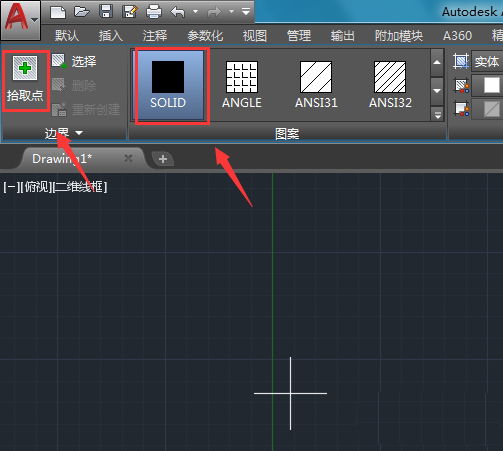

7、点击填充选项我们在设置里选择一种填充的预设，然后找到拾取点选项，如图所示：

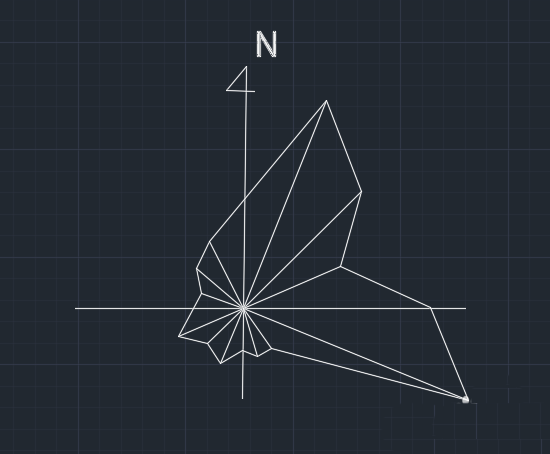

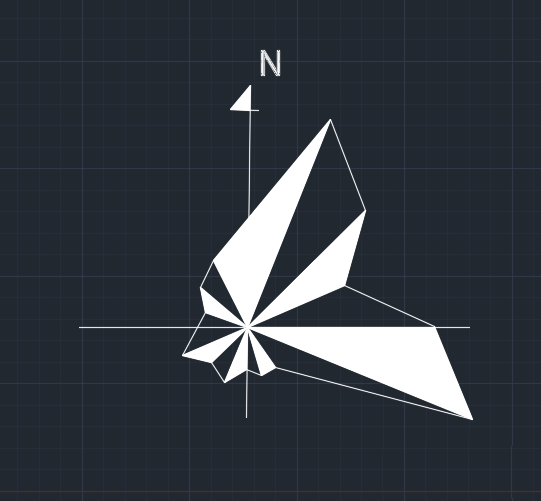

8、点击拾取点依次点击图形你需要填充的图形，这样我们的西北风向图就绘制好了，如图所示：
以上就是cad画风玫瑰图教程，希望大家喜欢，请继续关注脚本之家。
