有些CAD图形边上需要添加一些复杂的数学公式来辅助描述图形信息，或者在用CAD绘制一些专业图像时，也需要插入公式，这里给大家展示一简单的工具，以实现上述目的。

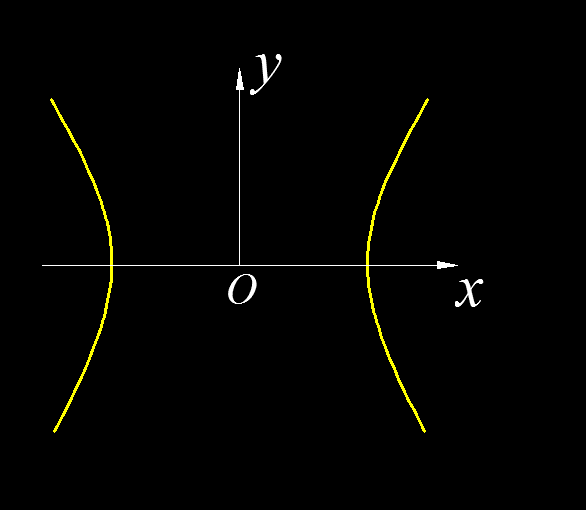

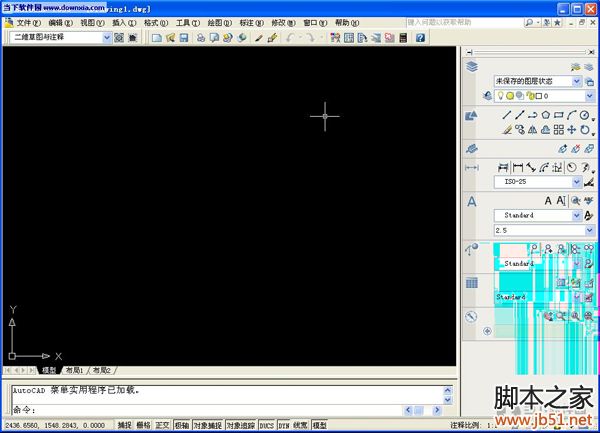

1、打开AutoCAD，绘制图中所示曲线（数学中的双曲线），点击菜单“插入”→OLE对象

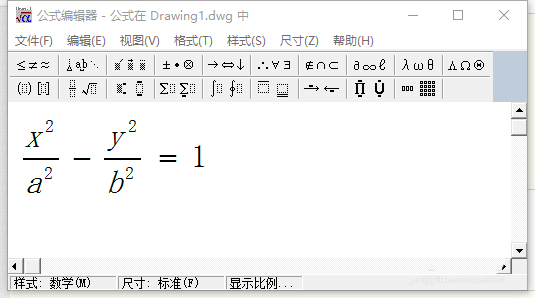

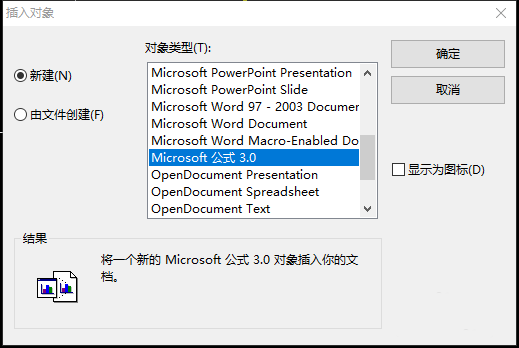

2、选择“Microsoft 公式3.0”，打开如图所示的公式编辑器，将相应的公式编辑进去，然后关闭。

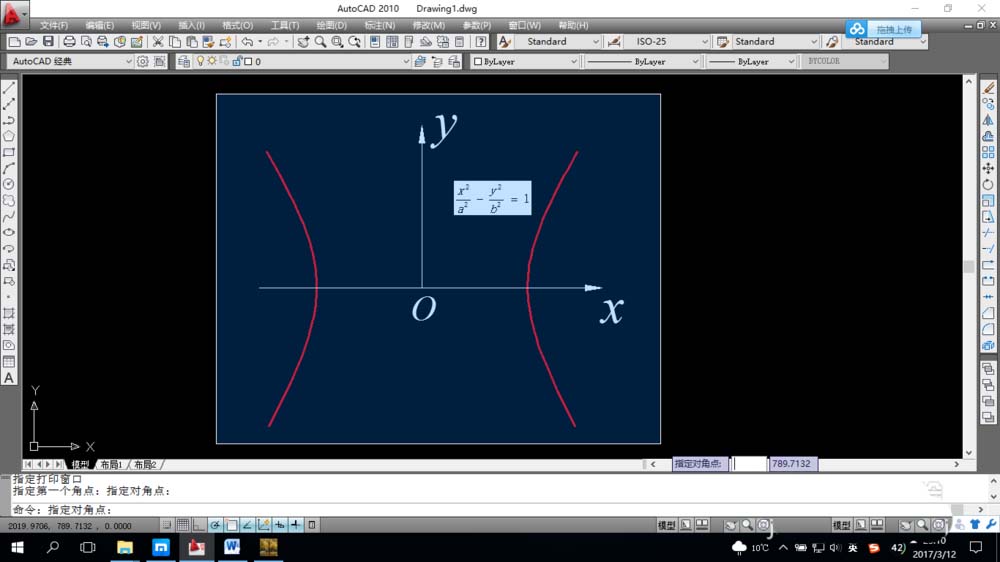

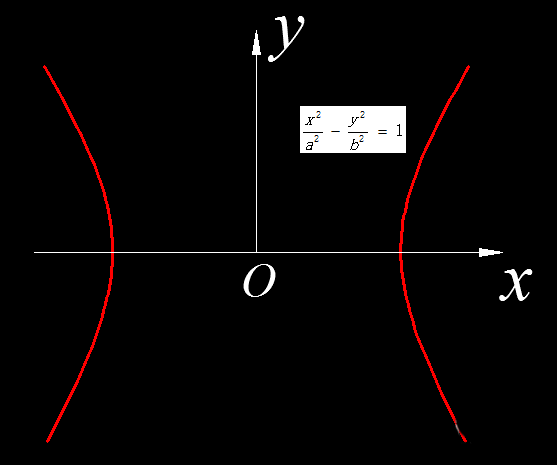

3、公式直接生成在模型空间绘图界面中，如图所示。此时会发现公式看上去一块白的很突兀。

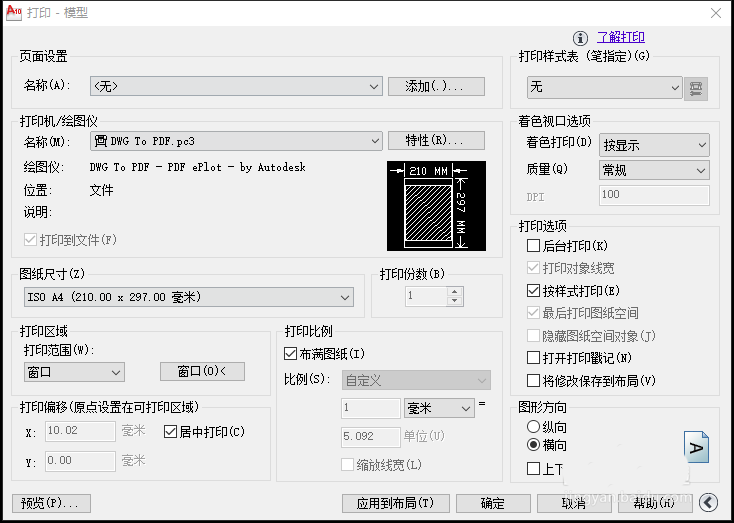

4、这时如果将图纸打印成PDF，那样就能较好地融入图中了。点击菜单“文件”→打印，打开如图所示窗口。打印机选择“DWG to PDF.pc3”,打印范围选“窗口”，直接选中图形对象。

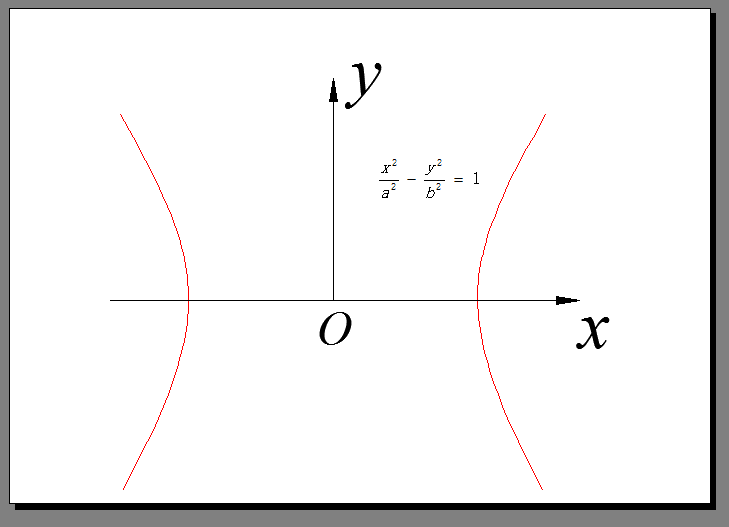

5、全部设置完后可以看预览，如图，此时图片很清晰了。如果是工程出图，那完全按这样的步骤没问题，如果是论文里插图，这样得到的也足够清晰美观了。最后一步，Esc键退出预览，点确定。这样公式变顺利插入到CAD图形中了。
