在CAD中为了测量两个图块间的间距，可采用DI命令，但是量大的时候，会很费时间，特别在算量过程中，经常要用到。

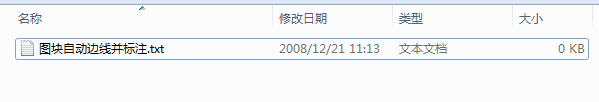

1、新建一个TXT文件，并命名，方便以后查找

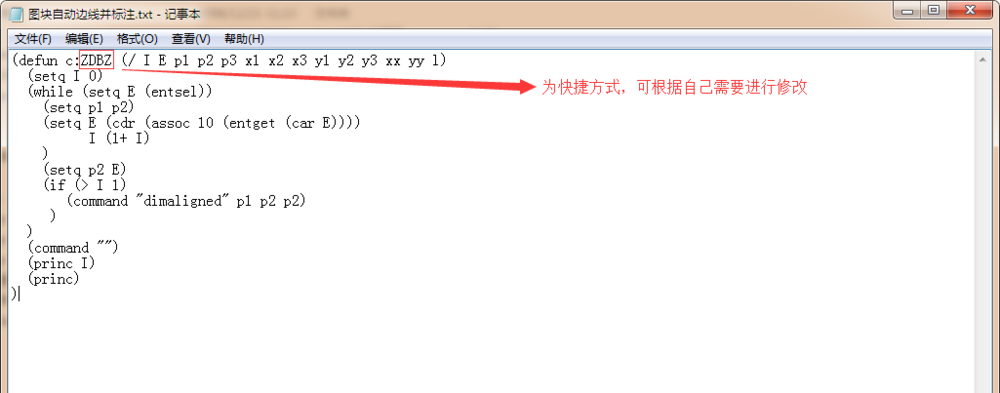

2、打开，将以下代码复制进去（其中第一句代码(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)里的ZDBZ为快捷方式，可根据需要自己修改）
(defun c:ZDBZ (/ I E p1 p2 p3 x1 x2 x3 y1 y2 y3 xx yy l)
(setq I 0)
(while (setq E (entsel))
(setq p1 p2)
(setq E (cdr (assoc 10 (entget (car E))))
I (1+ I)
)
(setq p2 E)
(if (> I 1)
(command "dimaligned" p1 p2 p2)
)
)
(command "")
(princ I)
(princ)
)
3、将.txt后缀名改为.lsp

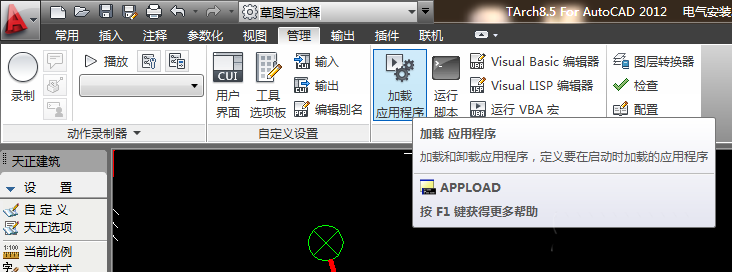

4、打开CAD，09版以上可在管理——加载应用程序里加载程序，08版及以下可在工具——加载应用程序里加载程序

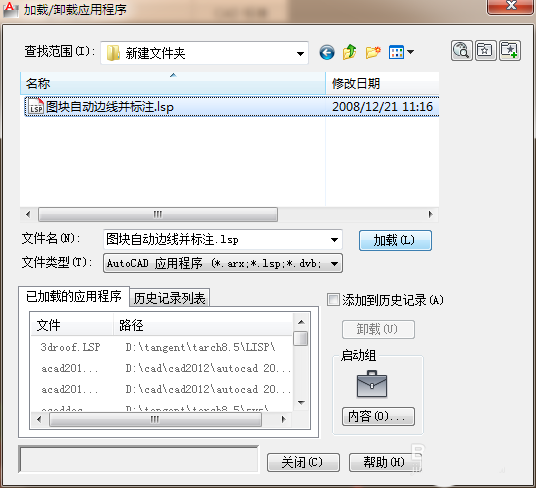

5、选择刚才编好的程序文件

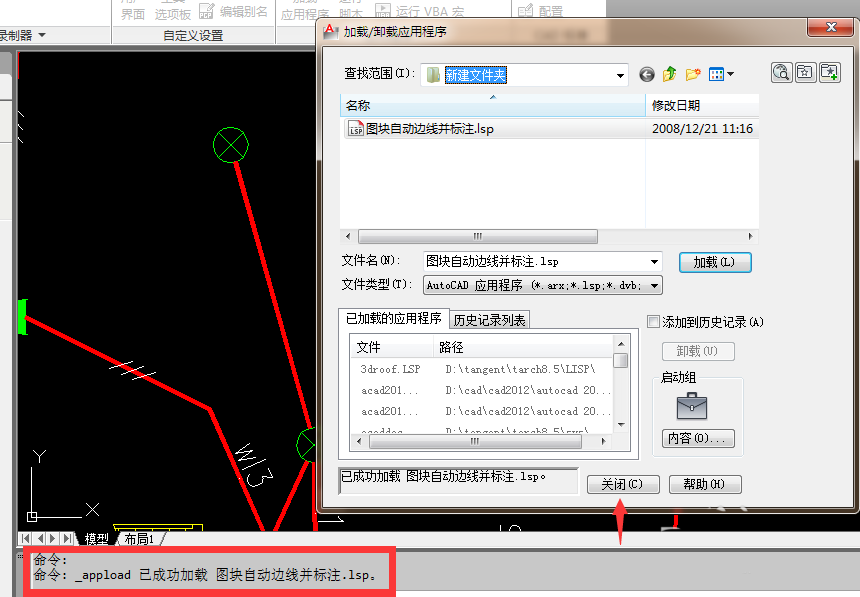

6、点击加载，命令行会提示加载成功

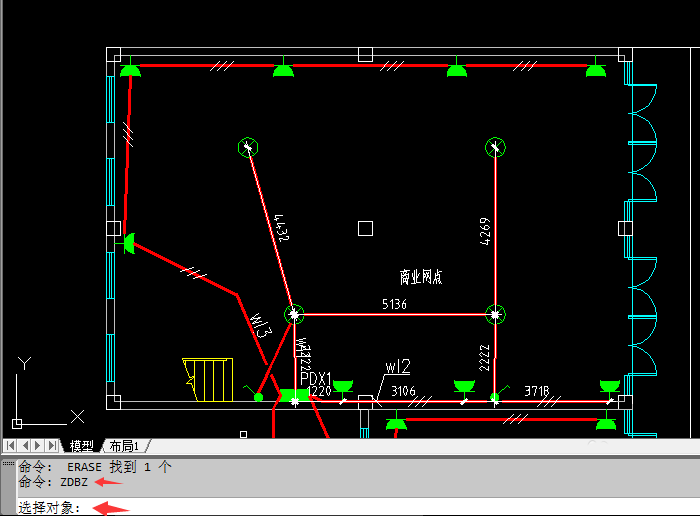

7、准备工作已做完，可在命令行里输入快捷方式：ZDBZ（或你修改后的），根据命令行提示进行标注

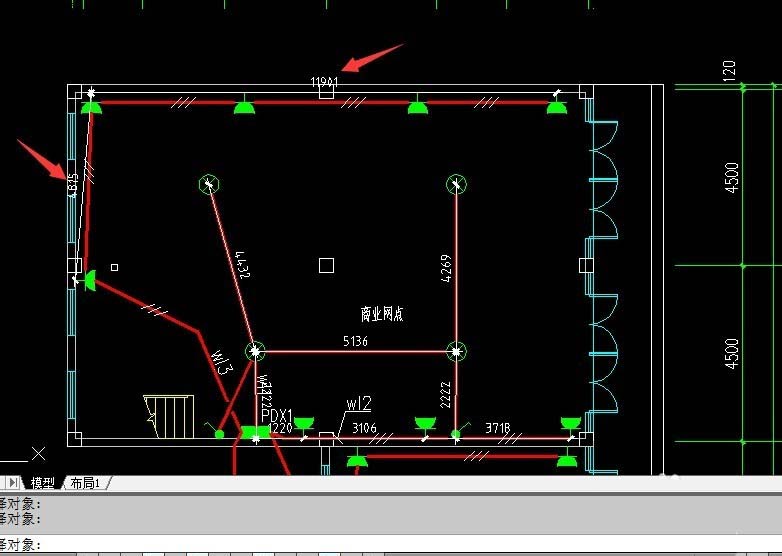

8、按顺序选择对象，即可完成
