CAD中想要给矩形填充菱形地砖，该怎么填充呢？下面我们就来看看CAD填充菱形的教程。

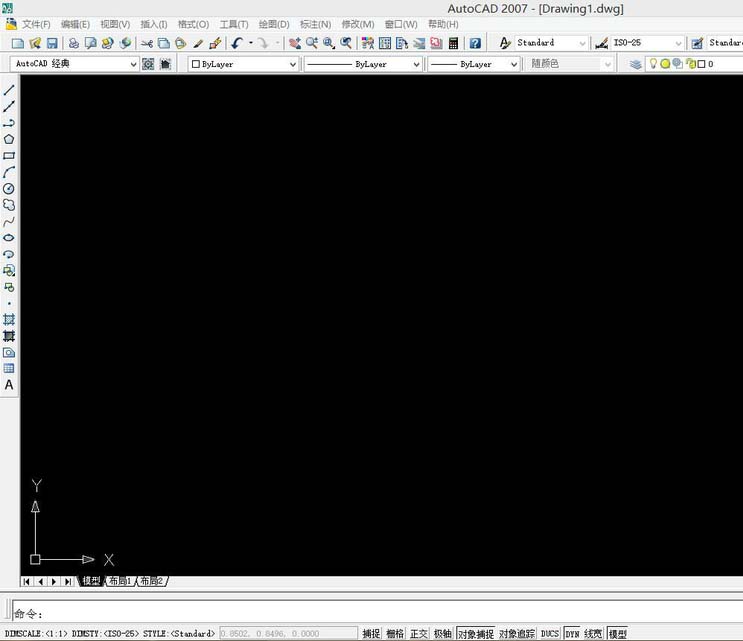

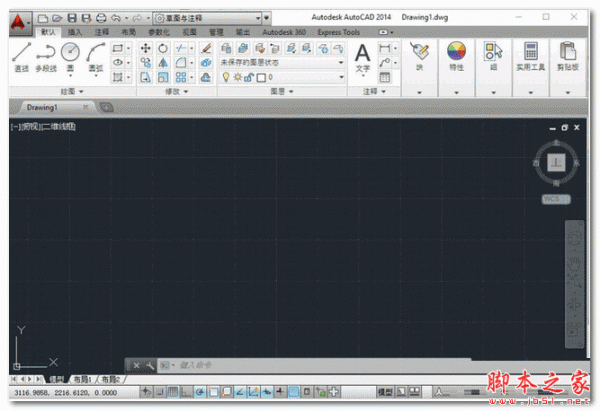

1、打开一个CAD文件

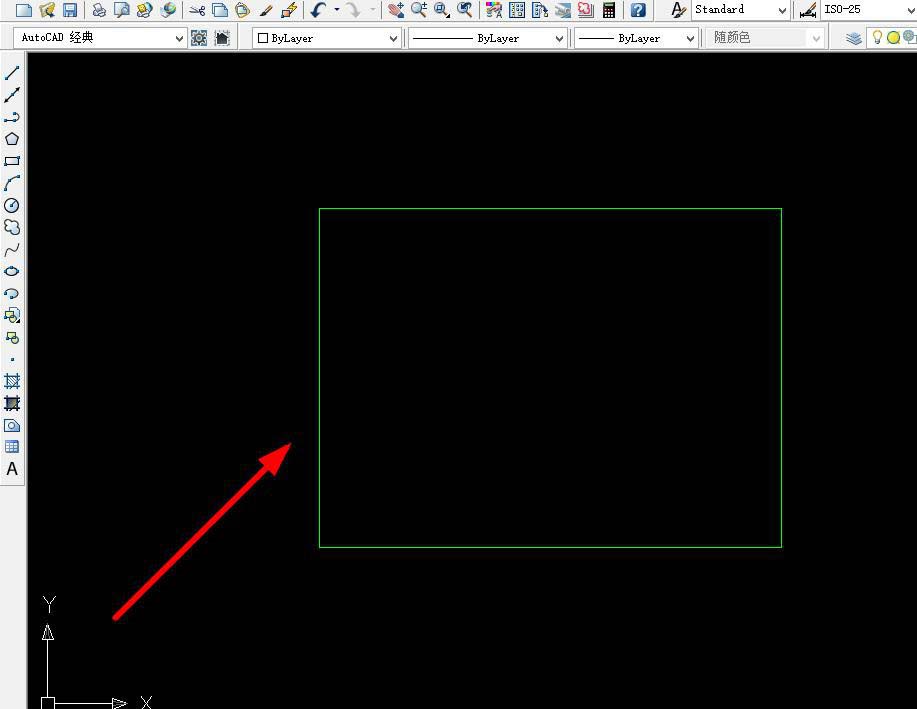

2、我先随意画了一个待填充区域,这个绿色就是我要填充的区域

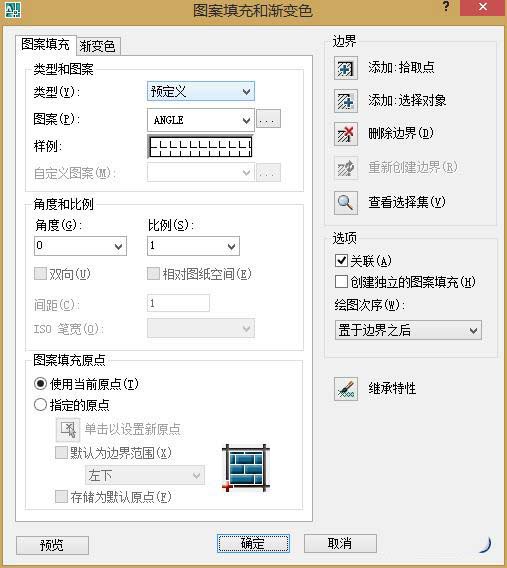

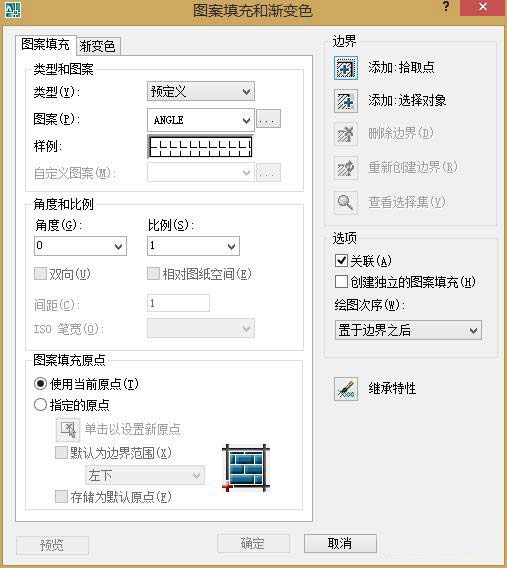

3、然后快捷键“H”+“空格”,出现如下图所示填充编辑框

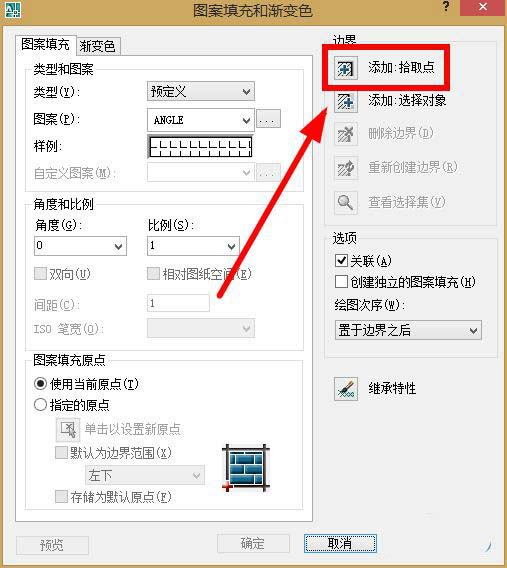

4、先点击如图所示“添加.拾取点”

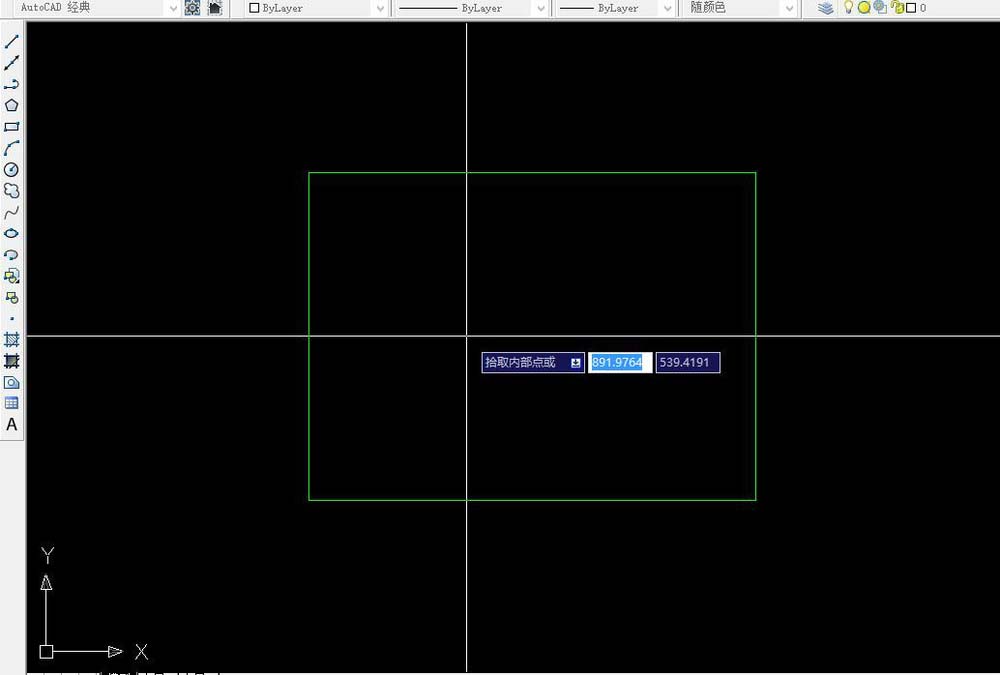

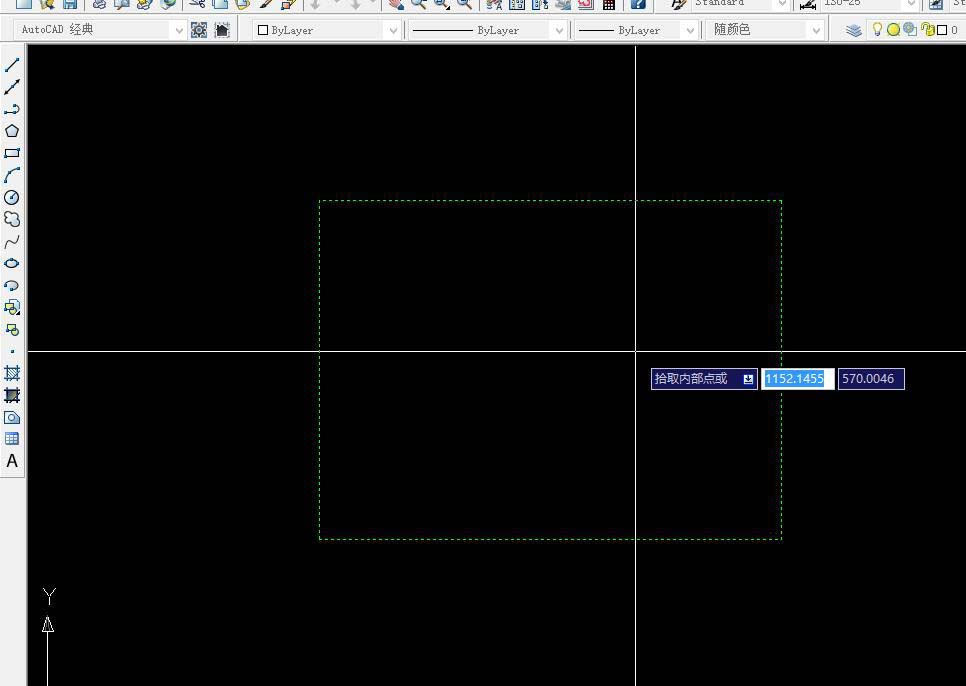

5、弹回原界面之后，将光标中心点取要填充的区域内，边框显示为虚线则选取成功，如果是过于复杂的填充区域会选取非常久（填充有时候比画图时间还久，指不定就黑屏了）
6、然后再“空格”，就会回到填充编辑框

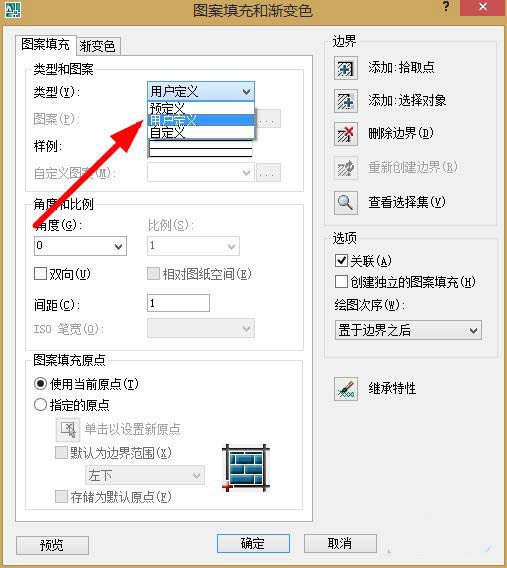

7、然后点击如下图所示，将类型改为“用户定义”

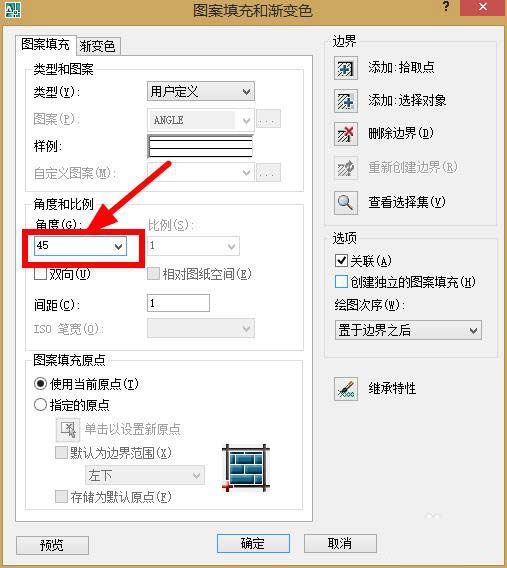

8、如下图所示在“角度”下输入“45”度（意思就是横线的旋转方向，用久了就知道啥意思了）

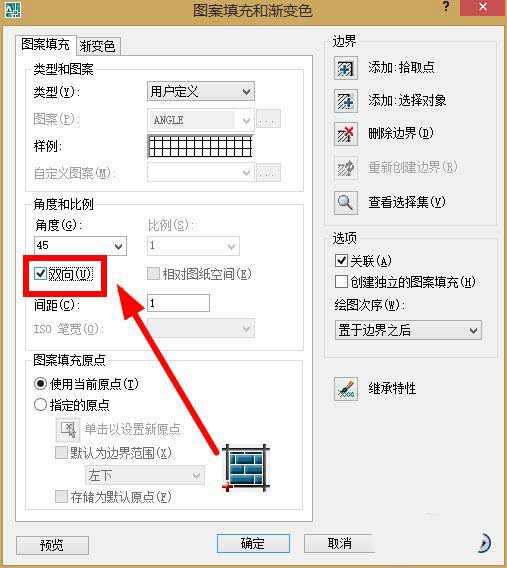

9、如图所示，勾选“双向”

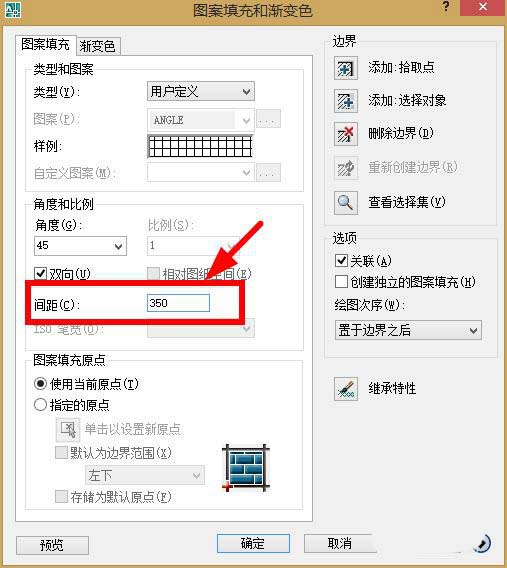

10、如下图所示，输入间距，我输入350（这个是菱形的边长，意思就是350*350的边长的意思，可以按自己需要输入）

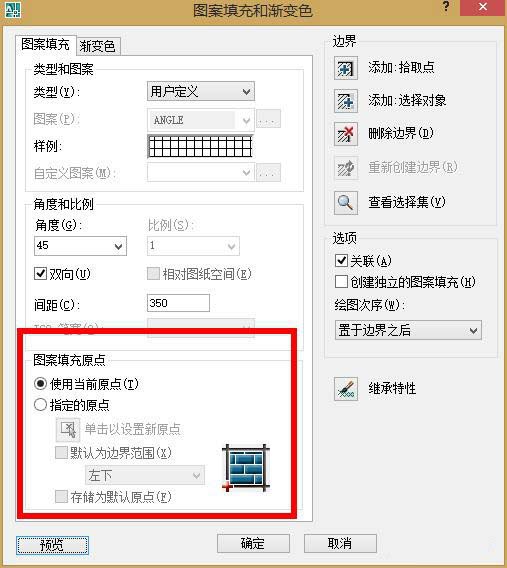

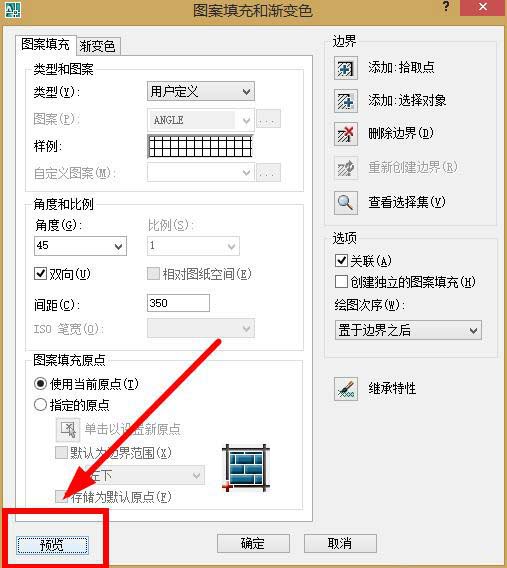

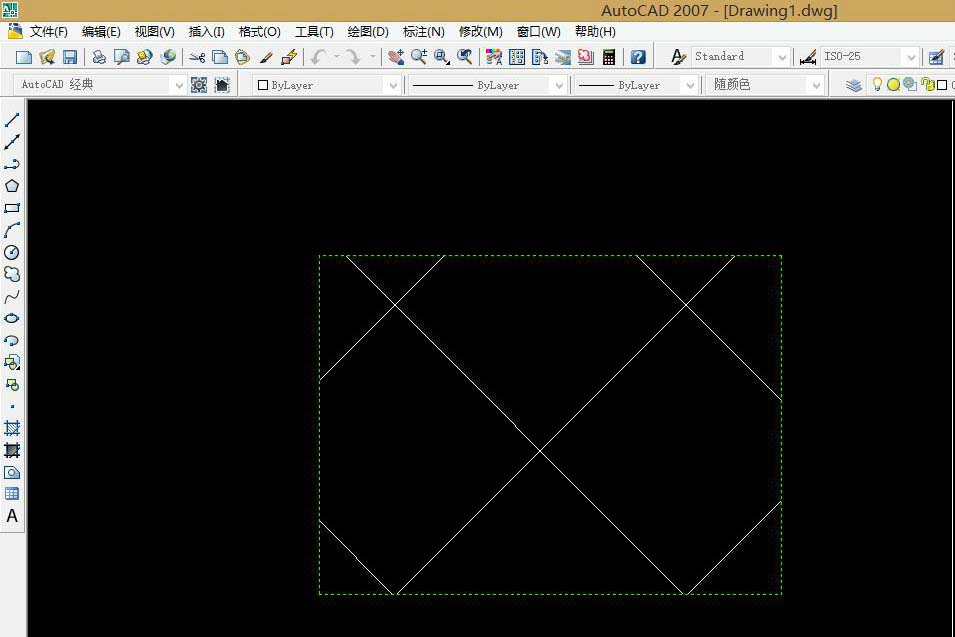

11、先点击“预览”一下，看下大概效果，我的需要更改一下原点，然后“空格”回到填充编辑框

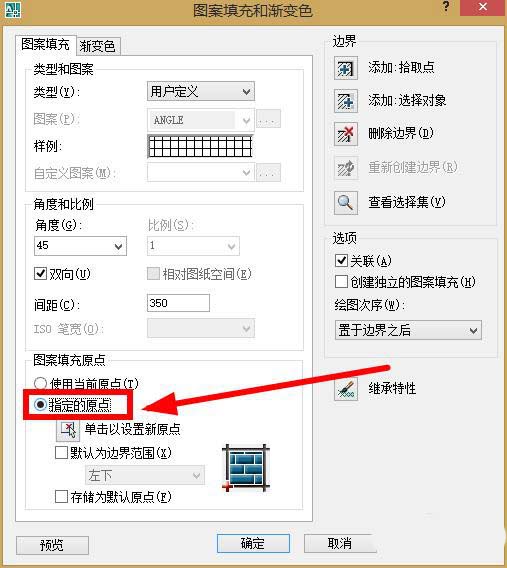

12、如图需要更改一下“图案填充原点”，改为“指定原点”

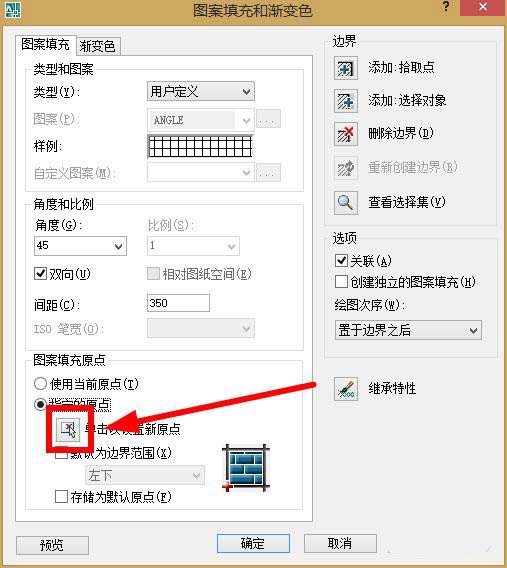

13、然后点击如图所示位置“单击以设置新原点”
14、会跳回到界面中来

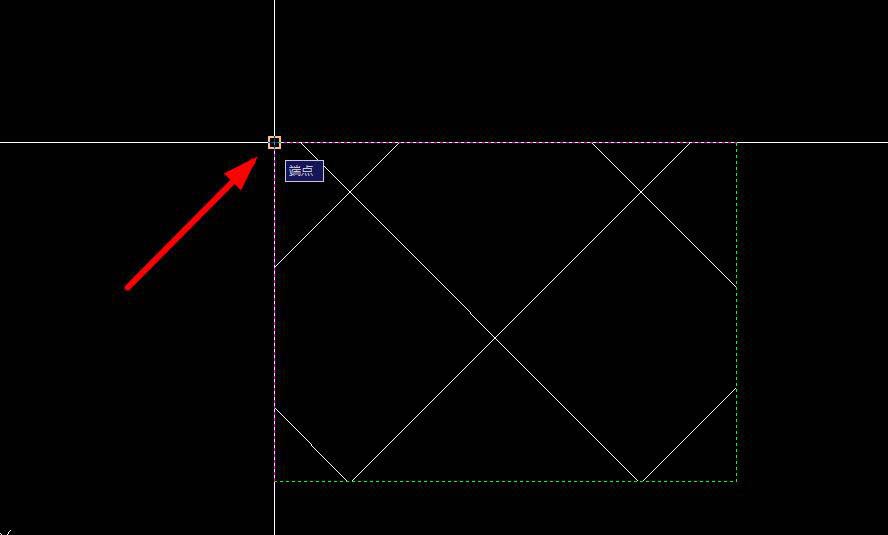

15、将光标中心点击要指定的原点，我指定的原点是如下图红色箭头所示的位置，然后回到填充编辑框

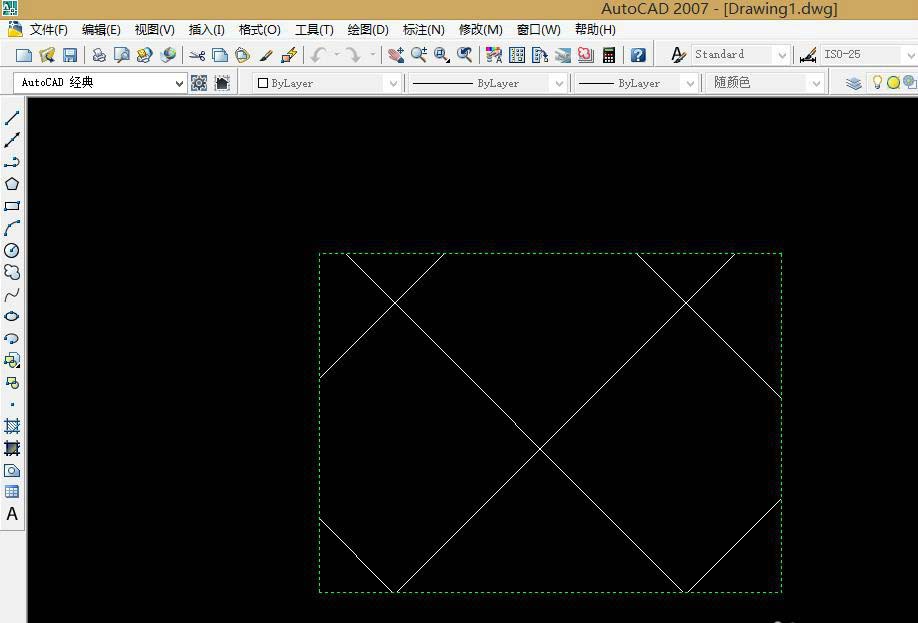

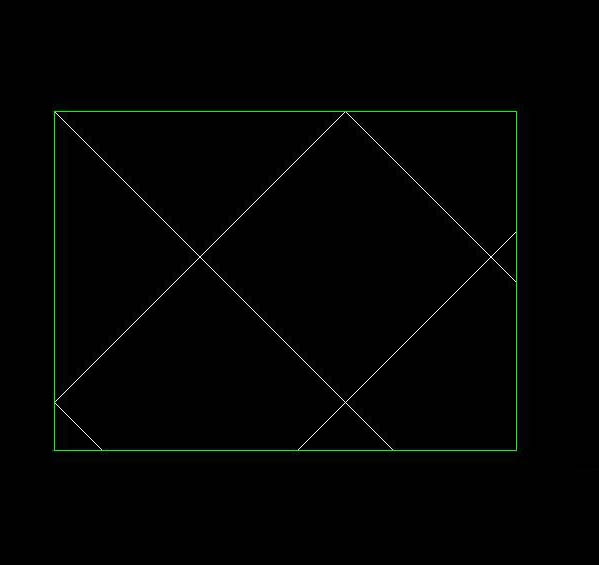

16、然后点击“确定”就可以了，也可以双击进去更改，原点就是这个菱形的拼接的起点。
以上就是cad填充菱形图形的教程，希望大家喜欢，请继续关注脚本之家。
