怎么设计一个零件平面图？我们今天来绘制一个类似于弯头的教程，很简单。

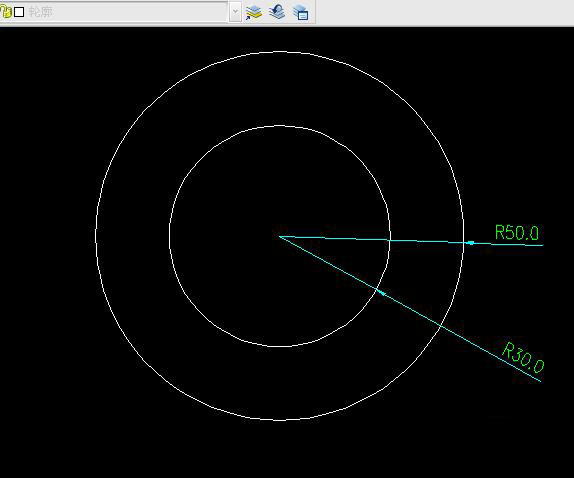

画二个同心圆，半径分别为30mm和50mm。

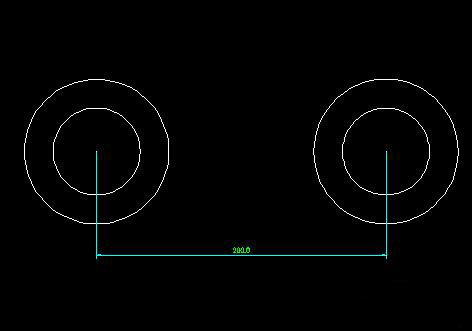

沿着圆心向右200mm位置为圆心，复制相同的步骤1同心圆，当然也可以用镜像命令。

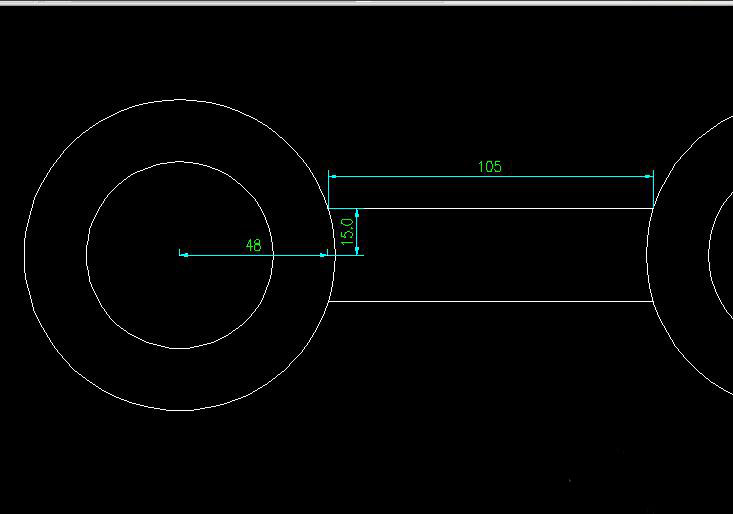

沿着步骤1圆心向右水平48mm，在垂直向上与大圆相交点为起点，水平向右画线，与另一个同心圆的大圆相交，然后镜像产生另外一条直线。

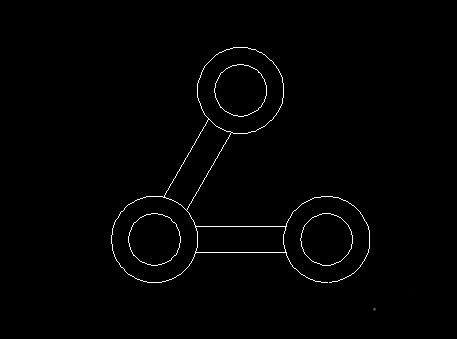

用旋转ro命令，以步骤1圆心为基点，旋转第二组同心圆和步骤3直线为对象，然后依次是复制(c)、60°，进行旋转复制。

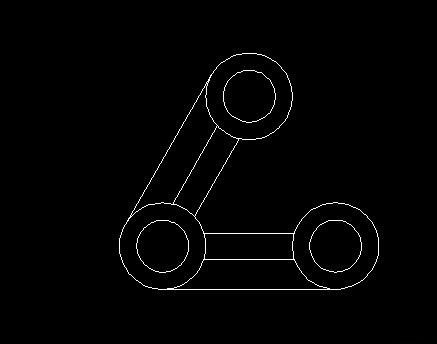

画步骤1同心圆和步骤2同心圆的外切线，最下面的一条，同理画步骤1同心圆和步骤4同心圆的外切线，最上面一条。

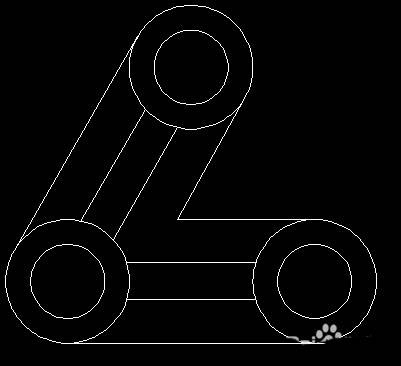

如图所示画二条相交线。

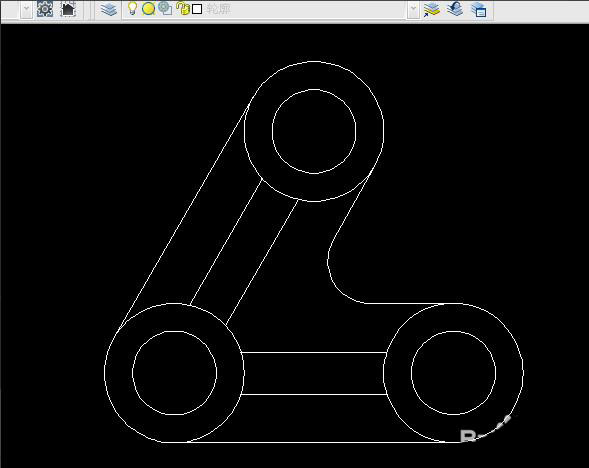

然后对步骤6的相交线进行倒圆角，圆角半径为30mm。就得到最后的图形了。
好了，到这一步就会绘制好了，很简单，新手朋友也可以学习绘制一下。
