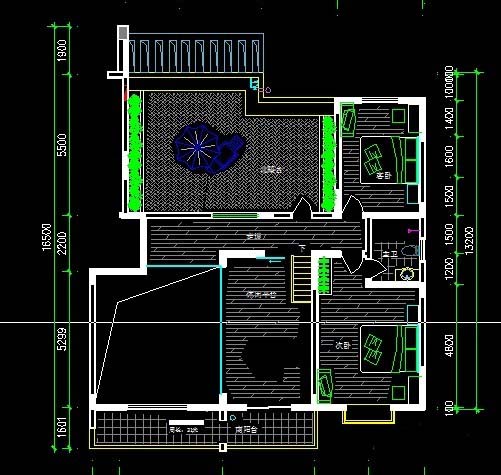

经常使用cad做室内设计的图纸，新手应该怎么去设计一个室内平面图呢？下面我们就来给大家介绍CAD制作平面图的方法步骤，详细如图文，感兴趣的朋友可以参考一下。

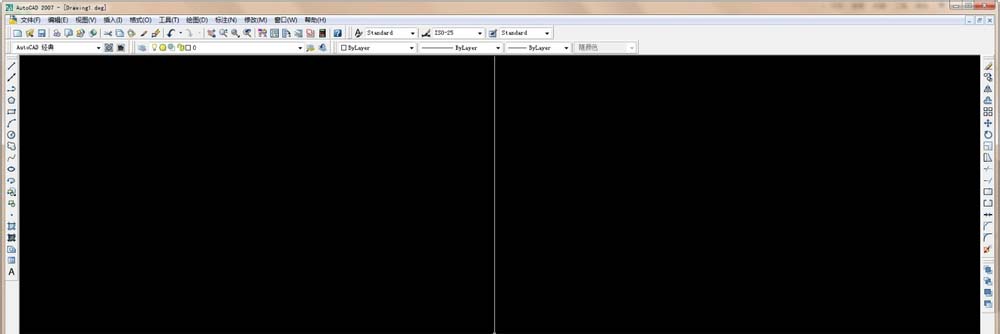

1、这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的工具面板。

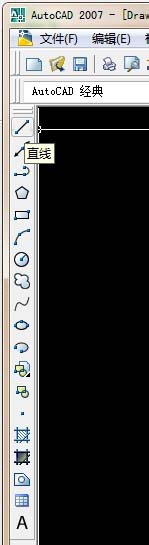

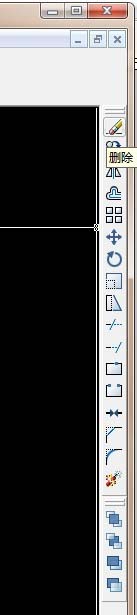

2、工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。

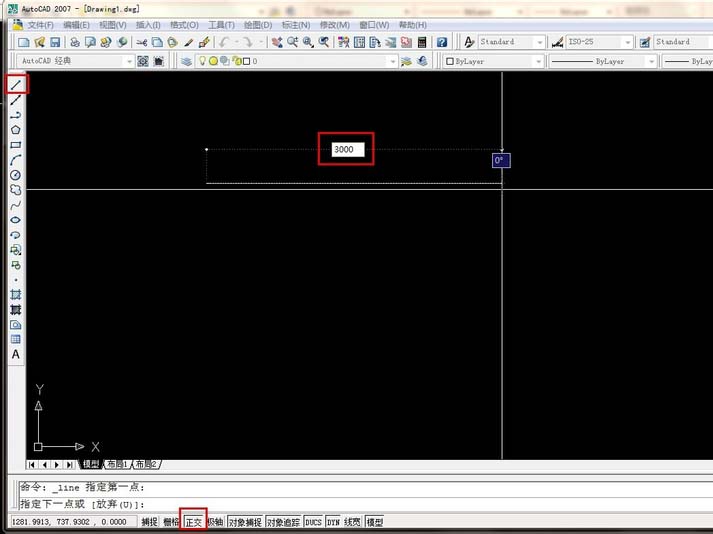

3、首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中红色框住的地方是我们要注意的。

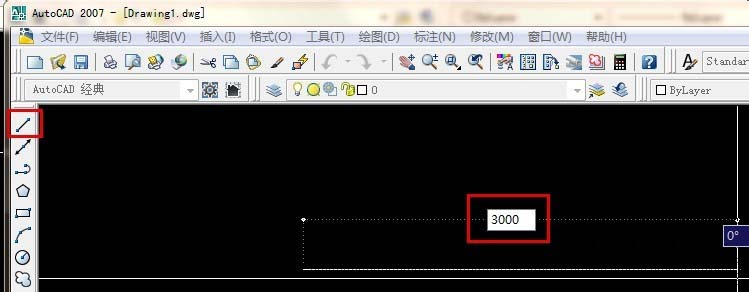

4、点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的（以毫米为单位），输入好数值按“回车键”就可以了。

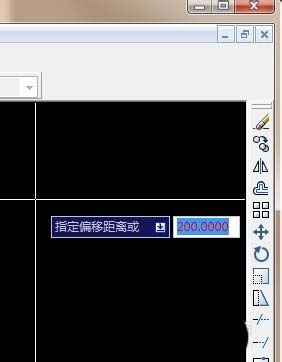

5、墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值（一般外墙是240mm），点击“回车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一样的线了，间距就是刚才输入的数值。

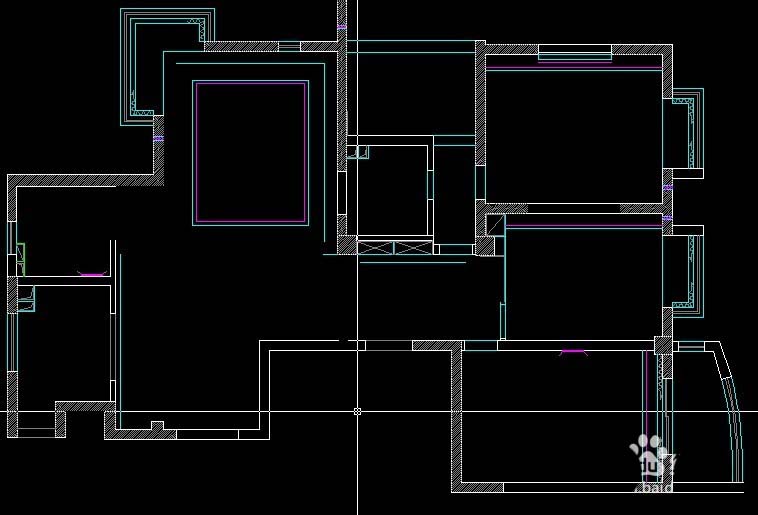

6、用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。

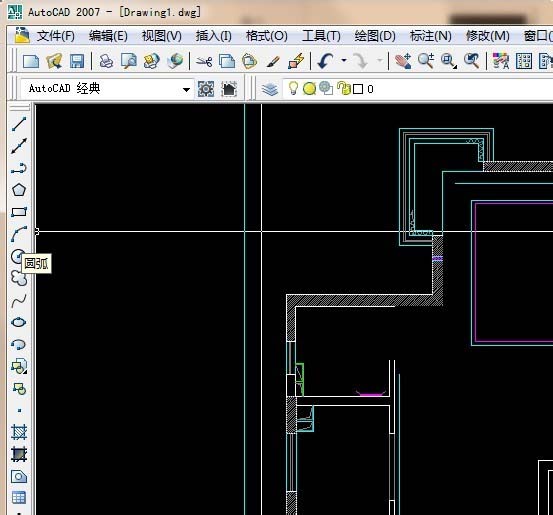

7、这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成，

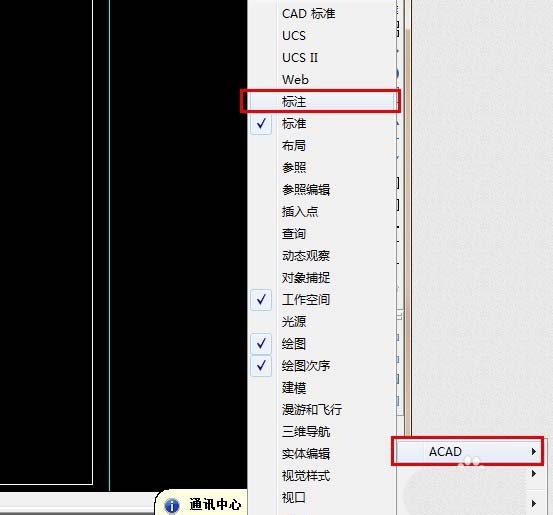

8、所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标注设置的，请关注。

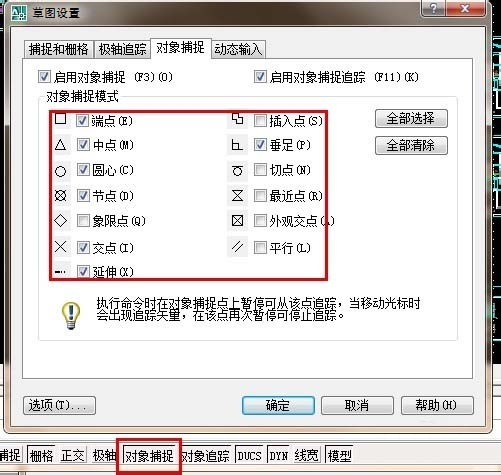

9、标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。
10、下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。
以上就是cad绘制平面图的方法，一开始我们可以简单绘制一下，然后慢慢学习绘制复杂的平面图，希望能帮到大家。
