对于三维工程图solidworks工程图转换到AutoCAD中，要注意哪些问题，字体是否会出行乱码，是否一致等，请按照下面的步骤来简单的进行转化（这是简单篇，若要求较高，如图层等也进行转化就要看高级经验篇了）

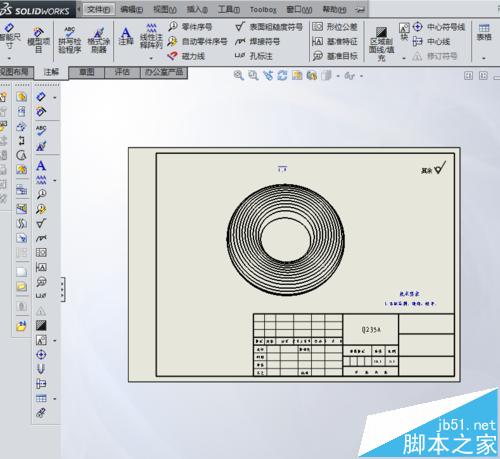

1、打开需你所需要转换的 Solidworks 工程图。

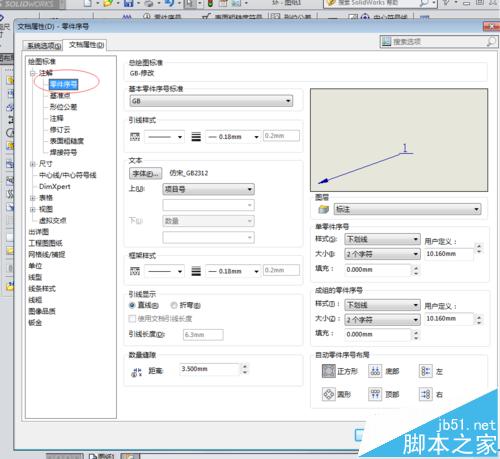

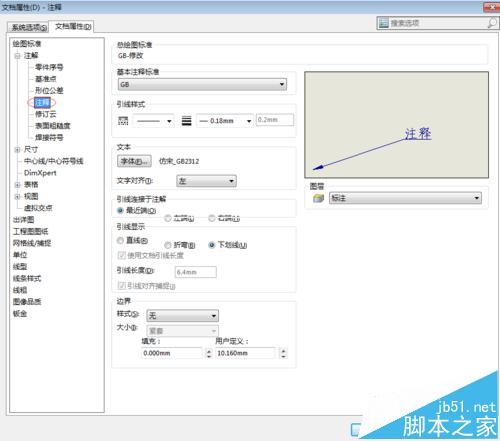

2、先查看和设置一下它的字体，打开菜单：工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表，如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。
3、把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。

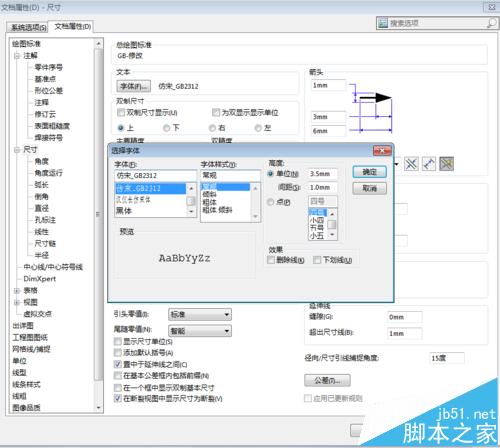

字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，选的是“仿宋 _GB2312 ”。（按国家制图标准，一般黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。最简单的办法是用鼠标右键的“复制”。

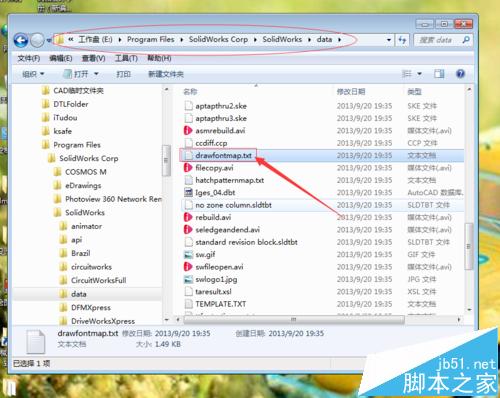

4、在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件，这就是转换的字体文件。

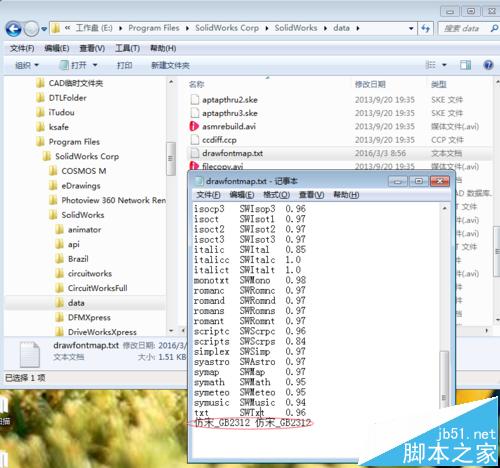

5、打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。保存 drawfontmap.txt 文件。

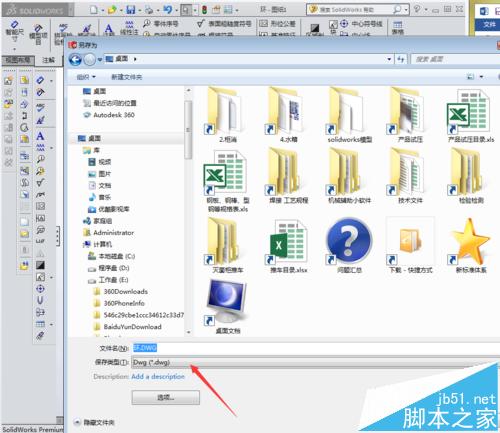

6、操作：文件 / 另存为，保存类型为 DWG 或 DXF 就 OK 了。

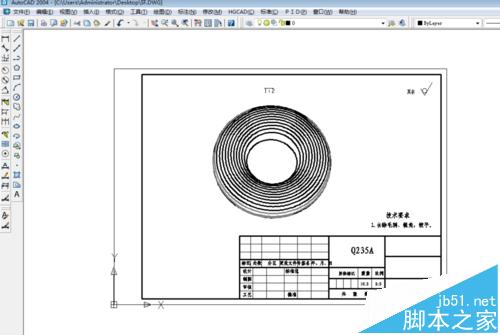

7、打开cad查看刚刚转换的文件是否成功。
注意事项：
字体用得越少越好，不然转换时易出错。
字体样式：常规
高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求 （3、4、5号图用3.5号字，0、1、2号图用5号字）。
