今天我们就来看看cad中制作国际标题栏的教程，我们需要先创建表格命令创建表格，还可以从Microsoft Excel中直接复制表格，并将其作为AutoCAD表格对象粘贴到图形中，下面我们就来看看详细的教程。

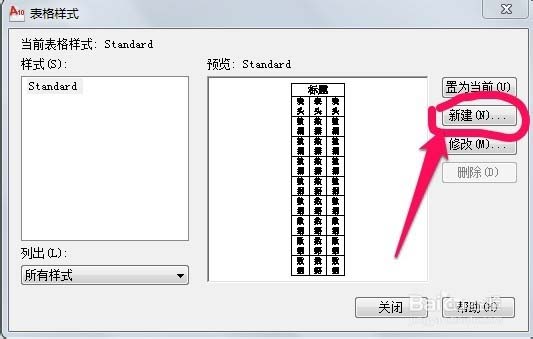

1、在【功能区】选项板中选择【注释】选项卡，在【表格】面板中单击右下角的箭头按钮，打开【表格样式】对话框。单击【新建】按钮，在打开的【创建新的表格样式】对话框中创建新表格样式。

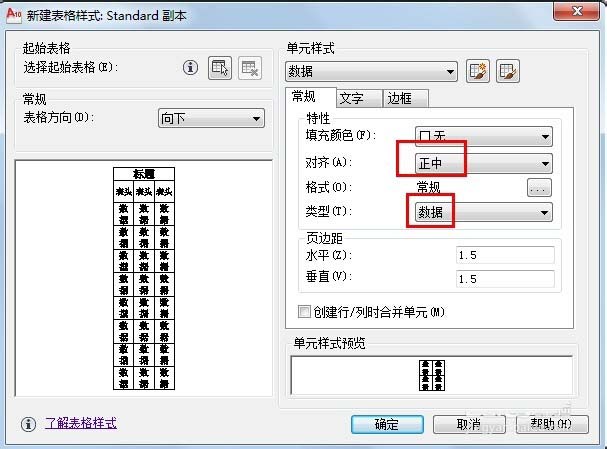

2、单击【继续】按钮，打开【新建表格样式：Table】对话框，在【单元格样式】选项区域的下拉列表框中选择【数据】选项，将【对齐】方式设置为【正中】；将【线宽】设置为0.3mm；设置文字样式为大字体gbcsig.shx,高度为5mm。

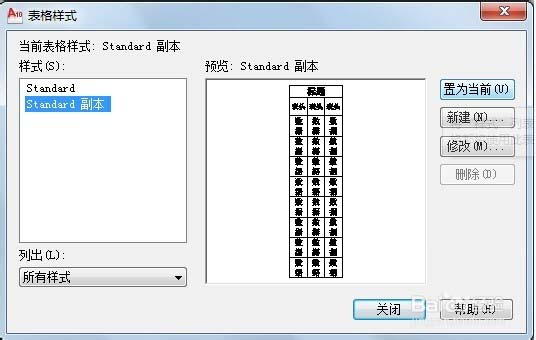

3、单击【确定】按钮，返回【表格样式】对话框，在【样式】列表框中选择创建的新样式，单击【置为当前】按钮。

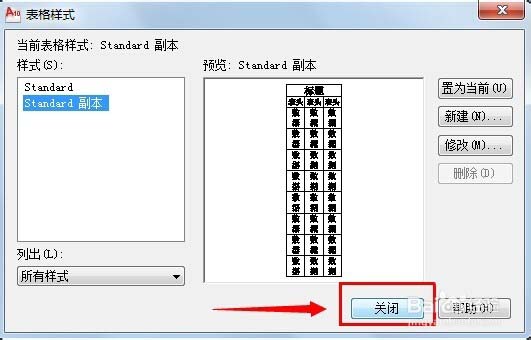

4、设置完毕后，单击【关闭】按钮，关闭【表格样式】对话框。

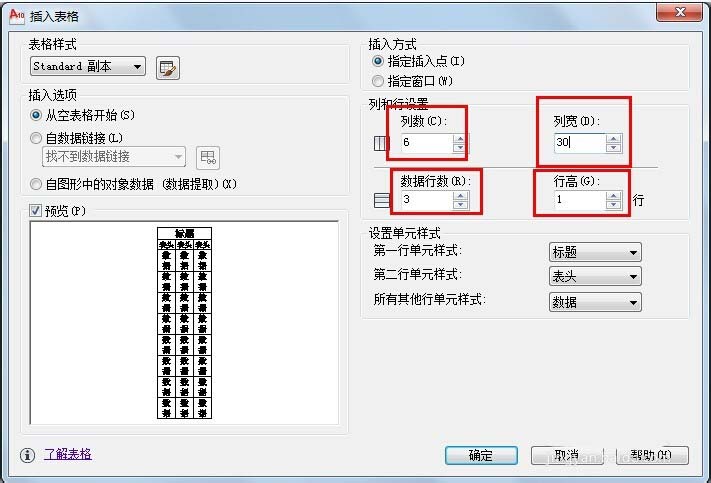

5、在【功能区】选项板中选择【注释】选项卡，在【表格】面板中单击【表格】按钮，打开【插入表格】对话框，在【插入方式】选项区域中选择【指定插入点】单选按钮；在【列和行设置】选项区域中分别设置【列数】和【数据行数】文本框中的数值为6和3；在【设置单元样式】选项区域中设置所有的单元样式都为【数据】

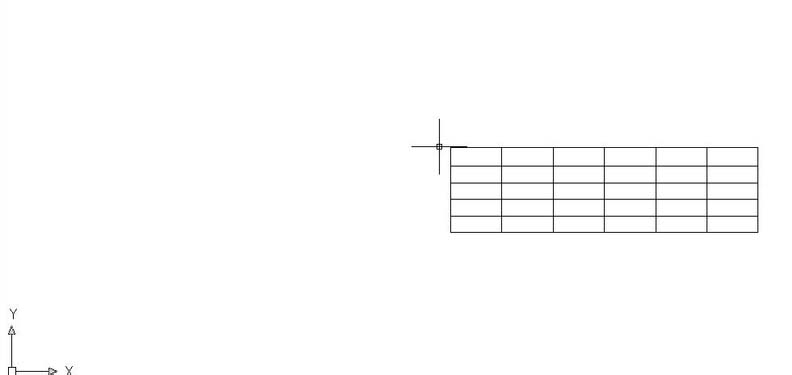

6、单击【确定】按钮，在绘图文档中插入一个5行6列的表格

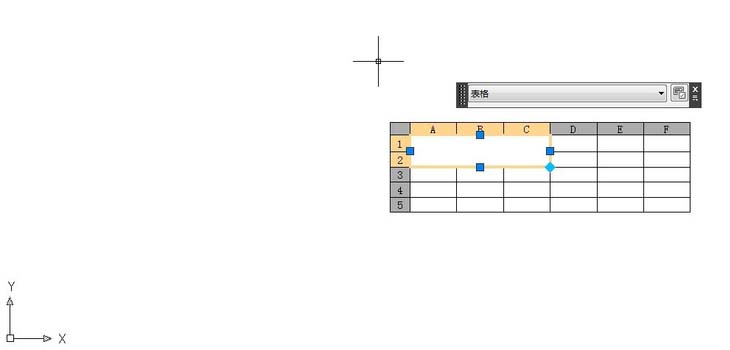

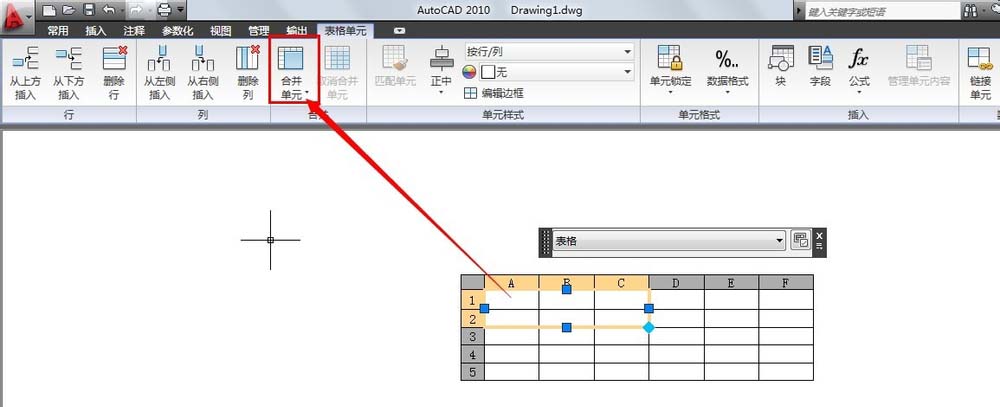

7、选中表格中的前2行和前3行列表单元，在【功能区】选项板中选择【表格】选项卡，在【合并】面板中单击【合并单元】按钮，在弹出的菜单中选择【合并全部】命令，将选中的表格合并为一个表格单元

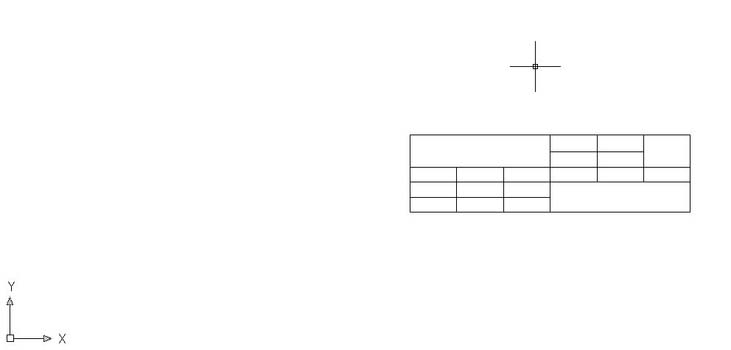

8、使用同样方法，按照下图所示编辑表格

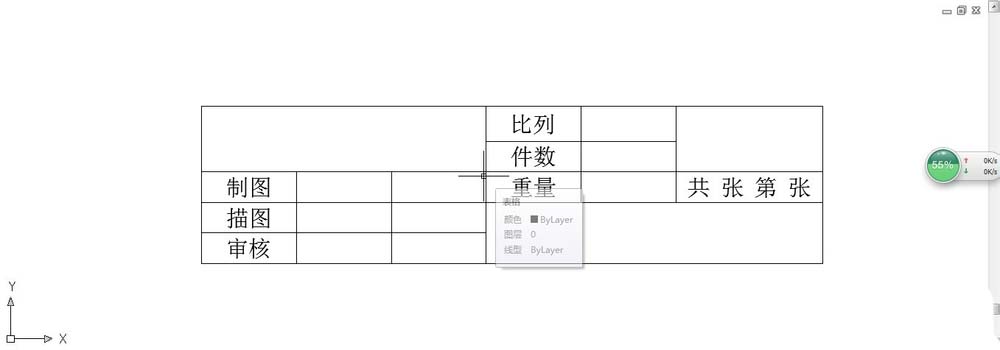

9、选中表格，在要调整大小的单元格上单击控制点进行操作，就可以设置单元格的行高或列宽，并且依次填写表格中各个单元格的内容，最终效果如图
以上就是cad设计国标标题栏的教程，希望大家喜欢，请继续关注脚本之家。
