CAD是Computer Aided Design的缩写，意为电脑辅助设计，平时接触最多的就是Autodesk公司的Auto CAD软件，在进行绘图设计的时候，标注是必不可少的，下面小编教大家CAD开始工作技巧及尺寸公差标注符号方法，来看看吧。
方法/步骤
首先，双击打开CAD2007，该经验以CAD2007为例，其他高低版本的cad都是同样的方法。
一般来说，绘制CAD根据图形的大小首先要确定图纸的大小，图纸的大小一般有A0到A4：
A0的尺寸为1189mm×841mm
A1的尺寸为841mm×594mm
A2的尺寸为594mm×420mm
A3的尺寸为420mm×297mm
A4的尺寸为297mm×210mm

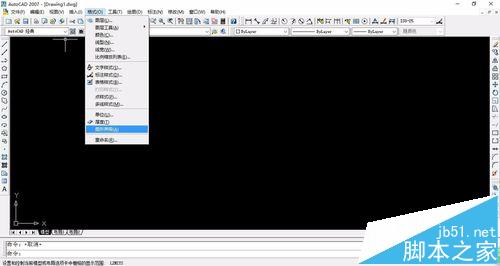

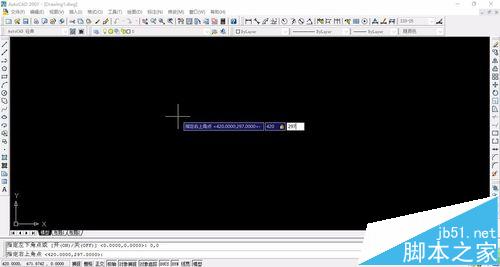

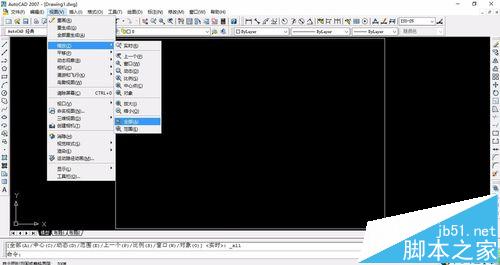

我们先来通过格式--图形界限确定图纸大小，比如A3，就输入相关的数据，那么，通过视图--缩放--全部，就可迅速定位到图形界限。也可以绘制一个A3的矩形大小图形确定范围，你绘制的图都将在这范围之类，打印出图纸也是没问题的。

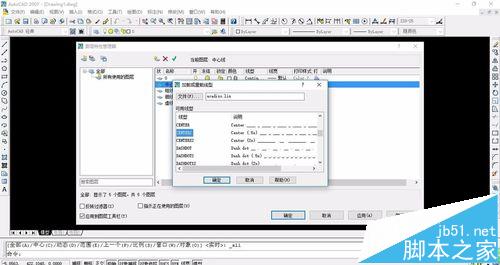

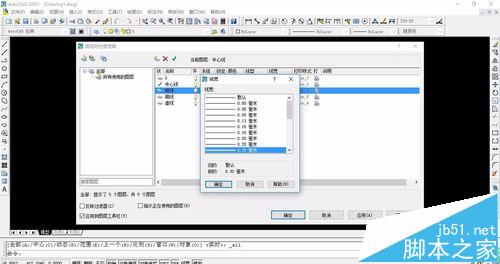

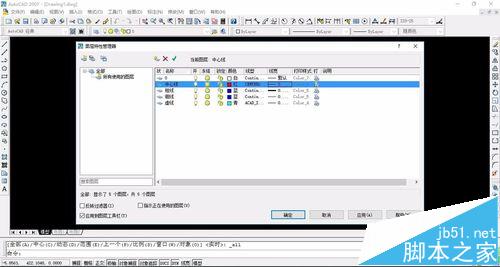

做好上述的工作，就该准备设置图层，图层根据个人需要，一般会有中心线、粗线、细线、虚线等，可以设置它们的颜色以及线条的粗细大小。线条的粗线可通过线宽来显示出来。

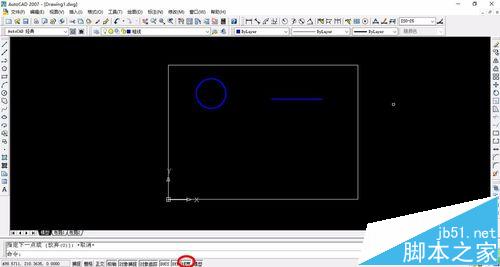

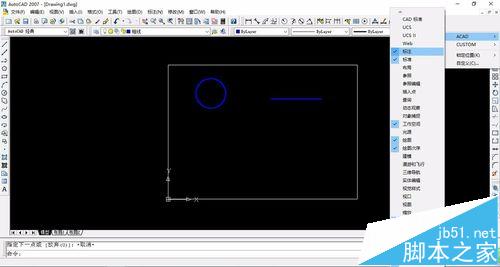

我们先来绘制一条直线和一个圆。在接着进行标注之前，标注的工具可通过右键调出来。
一般来说，我们可以先来标注直线的尺寸大小以及圆的直径大小就完成了。

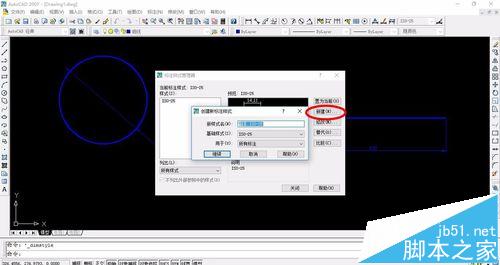

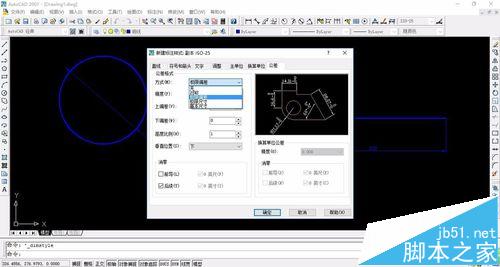

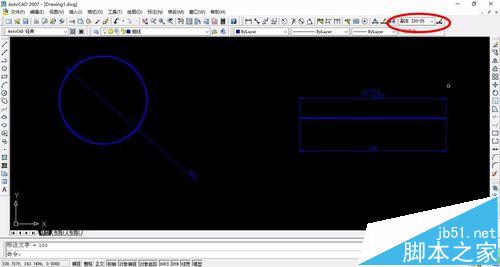

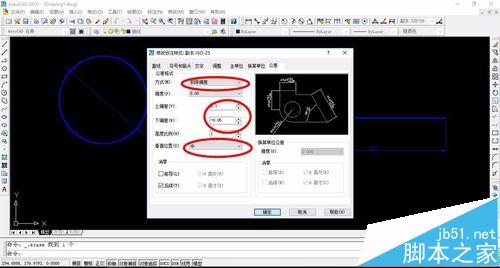

有时候需要我们来标注上下偏差，有两种方法，第一种就是标注样式的修改，标注样式的位置如下图所示，然后我们新建一个标注样式，在公差项进行修改，输入相关的参数就可以了。

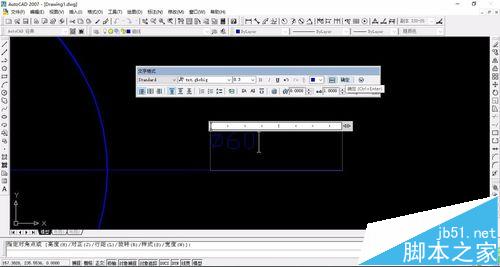

第二种就是文字性的标注，绘制圆直径“φ”符号： ％％ c， ％％ p ——绘制“±”符号，具体可百度。上下偏差也是同样方法就可通过文字打出来，调整文字大小即可。
以上就是CAD开始工作技巧及尺寸公差标注符号方法，感兴趣的用户欢迎关注脚本之家！
