一、轴网墙线绘制

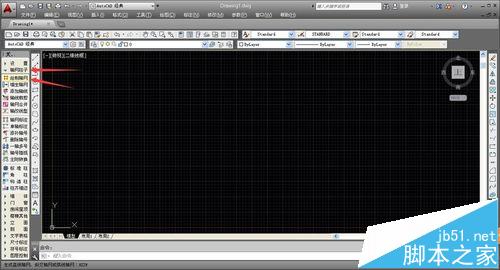

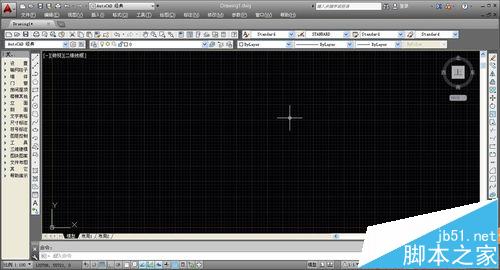

1、进行AUTOCAD建筑绘图，我们需要AUTOCAD和天正绘图同时运行，两个软件配合使用，能够加快绘图速度以及绘图的精准程度；为了增加墙线的精准程度，我们首先进行轴网的绘制。
2、在左侧工具命令栏中，选择“轴网柱子——绘制轴网”进入轴网绘制命令，轴网能够帮助我们更加精准的绘制墙体，并且轴网之间的交点为柱子的位置，这样能够使得图纸更加具体。

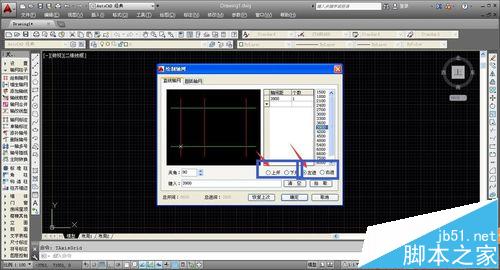

3、系统会弹出轴网绘制的设置窗口，我们需要自行设置轴线的距离以及其他属性；在轴网绘制窗口中，轴线的绘制必须有上开或者下开，以及左进或者右进，这样才能够完成一个封闭的轴网图。

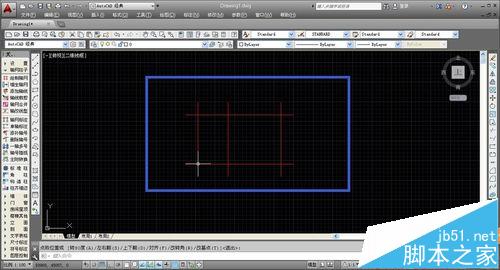

4、完成轴网绘制的设置后，点击确定，系统会自动输出轴网图，随后选择合适的位置单击确定位置，即可放置轴网，完成轴网绘制后，我们需要利用轴网绘制墙线。

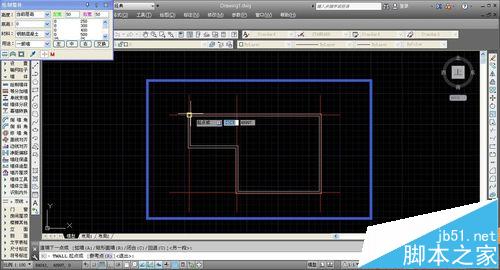

5、在左侧的工具命令栏中，选择“墙体——绘制墙体”，即可进入墙体绘制命令，墙体绘制命令确定后，系统会弹出相应的设置窗口，我们可以根据窗口选项，对墙体的各种属性进行设置。

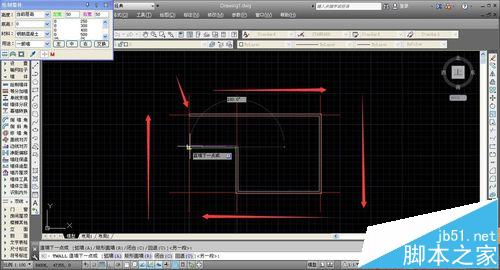

6、墙体的绘制较为简单，系统会自动根据鼠标位置锁定附近墙线，这样就能够保证墙线的垂直；鼠标单击确定墙线的转折点，移动鼠标可以延长或者缩短墙线的长度，依次绘制所有墙线即可。

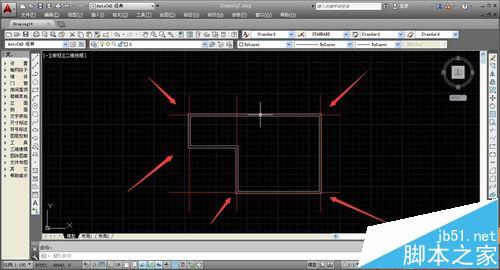

7、首次绘制墙线一般为封闭墙线，作为分割建筑内外空间的分界，封闭的外墙可以帮助我们确定建筑物的大致形状，这样就可以很好的继续进行内部空间的分割，墙线也是绘制门窗的基础部位。
二、转角窗绘制

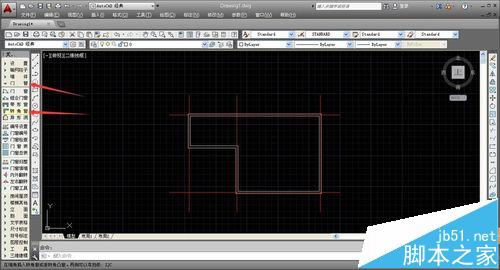

1、完成墙线的绘制后，我们即可进行建筑物门窗的添加；我们需要放置转角窗，因此墙线的转折点为必须的基础，可以看到我们绘制的墙线有多个凸起的转折点，可以进行多个转角窗的绘制。
2、进行转角窗的绘制，首先需要进行命令工具选择，在左侧工具命令栏中选择“门窗——转角窗”，进入转角窗的绘制命令，系统会弹出转角窗的绘制设置窗口，可以设置窗的高度等属性。

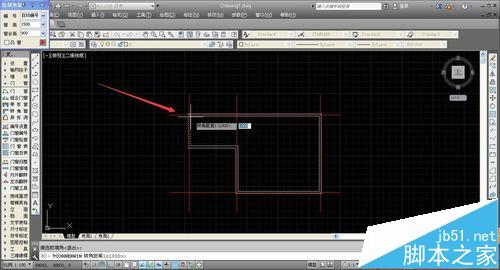

3、完成转角窗的设置后，即可进行转角窗的绘制，将鼠标移动到绘图处，系统会自动弹出相应的操作提示；首先，我们需要确定一个墙线的转角处，单击墙线的转角点进行位置确定。

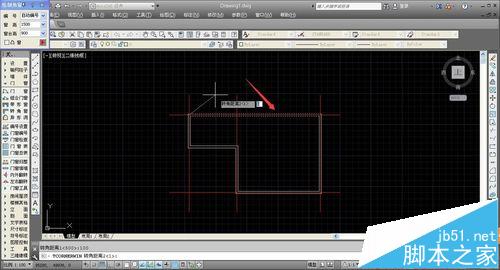

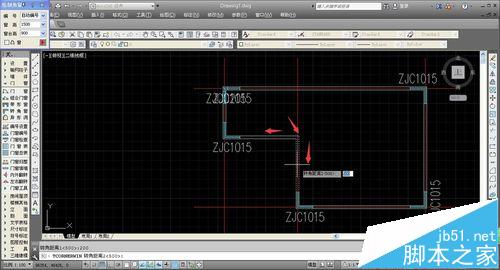

4、确定一个墙线的转角后，系统会选定一边的墙线变为虚线，我们需要输入转角窗一边的长度，根据需要直接输入具体数值后，按下空格键，即可确定数据的输出，并将选中墙线移动至另一边。
5、系统选中另一边的墙线后，墙线会变成虚线，依旧进行数值输入，并按下空格键继续宁确定即可，完成两边墙线的具体数值输出后，系统就会自动输出转角窗，并进行自动标号。
6、可以看到，我们选中的墙角成功增添了转角窗，转角窗和其他正常门窗相同，为蓝绿色线条；完成转角窗的绘制后，我们即可重复操作进行其他墙线转折点的转角窗绘制。
7、当我们需要重复启动相同命令时，我们可以直接按下空格键，进行命令的延续，这样就可以避免过多的操作，直接进行转角窗的多次添加；选定墙线的转角点，随后进行门窗的长度输出即可。

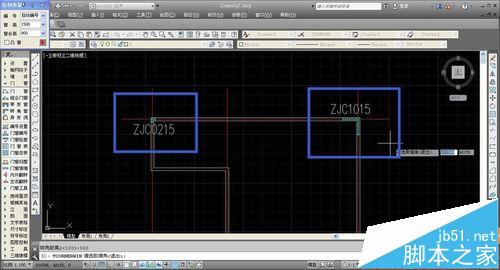

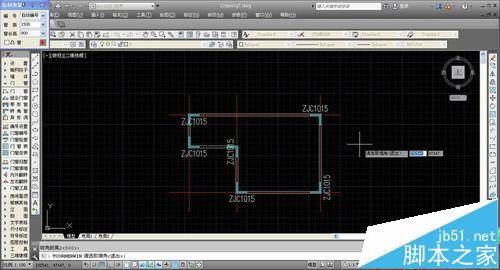

8、在进行多个转角窗的绘制时，在设置窗口中选择“自动编号”，系统就会自动给所有的转角窗进行编号，相同的转角窗会拥有相同的标号，不同的转角窗会根据数值进行依次编号。

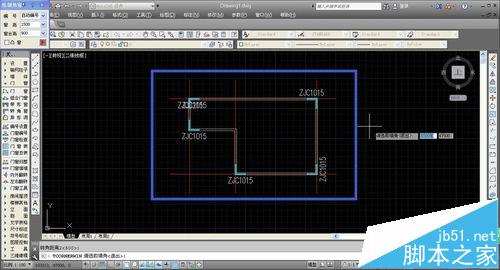

9、转角窗可以绘制在墙线的凸角位置，也可以绘制在墙线的凹角位置，操作相同；选中凹角的转折点，系统会自动依次选择转折点两侧的墙线，依次输出相应的数值即可完成绘制。

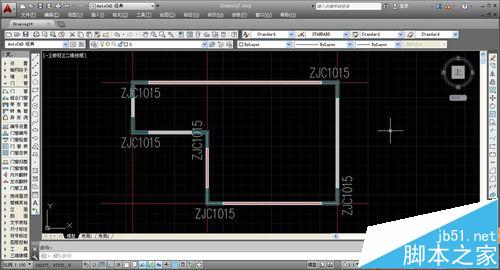

10、在AUTOCAD绘图中，使用自动编号命令后，所有的编号都会有“ZJC”的字母前缀，这样就可以直观的看出窗户为转角窗，避免使看图者产生视觉误差；为了增加视觉效果，我们可以点击AUTOCAD右下角的“加粗”命令，加粗墙线，使得图纸更加直观。
注意事项：AUTOCAD绘图时要时刻注意保存，避免数据丢失。
