该经验为大家分享一篇简单快速绘制球轴承的方法。
1、打开CAD，双击或者右键选择打开，并设置好相关的图层。

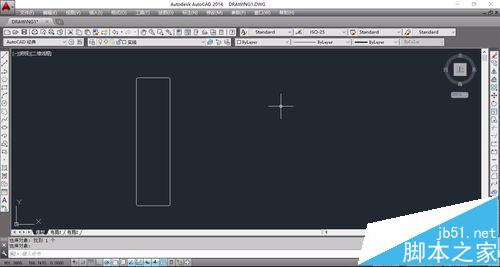

2、绘制圆角为1，长度为95宽度为25的矩形，并分解。偏置上方线条分别为8、17、25，并将下面的偏置线条圆倒角，半径为1.

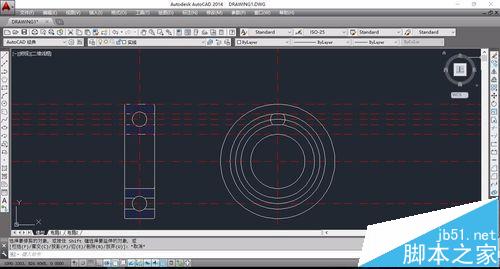

3、绘制一个半径为6的圆在两条偏置线的中心位置，并修剪。镜像上述的线条和圆，并填充图案。

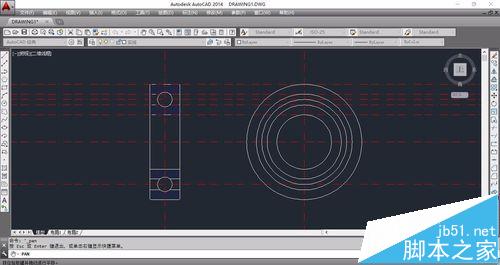

4、绘制辅助线和相关的同心圆，如下图所示。绘制滚珠，半径为6，并修剪多余的线条。

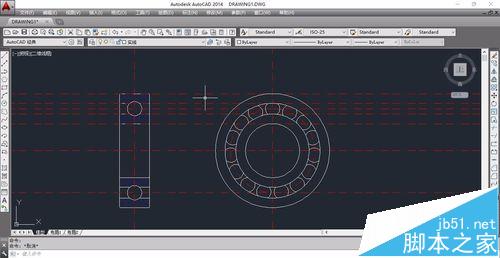

5、环形阵列滚珠，并且修改图层特性，即将实线转化为中心线。

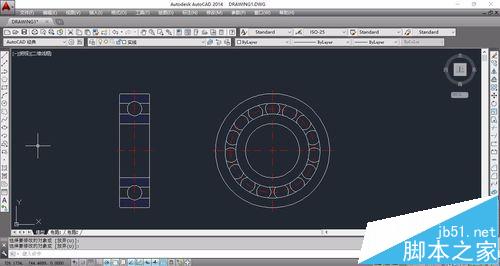

6、最后一步，修建多余的线条，如下图所示，就完成球轴承了。
