CAD是一种常用的计算机辅助设计软件。在机械设计制图中，我们经常会用到剖切符号，但AutoCAD并没有现成的剖切符号给我们使用。所以接下来笔者将以AutoCAD2007版为例，教大家怎样自己制作一个剖切符号，并且将剖切符号保存，方便以后使用。
一、画出一个剖切符号

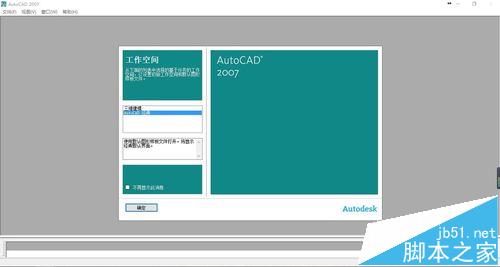

1、首先我们打开AutoCAD2007软件，这时会自动弹出一个页面，我们选择“AutoCAD经典”，点击确认，然后软件就会进入AutoCAD的经典界面。

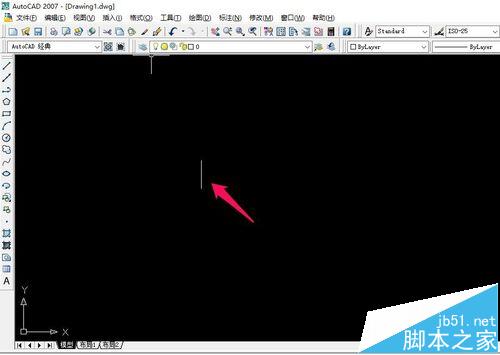

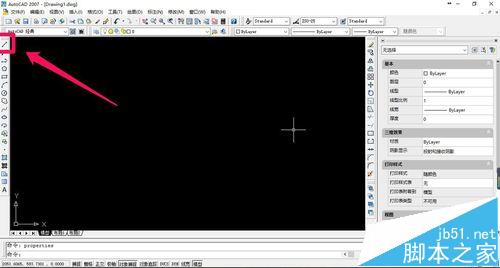

2、进入界面后，我们选择左边工具栏的第一个，也就是“直线”工具。然后使用“直线”工具画一条适当长度的垂直的线段。

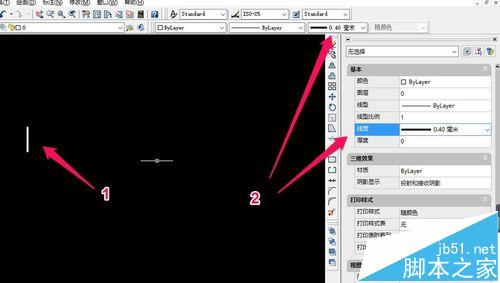

3、由于剖切符号的非箭头部分是粗线，所以接下来我们需要把刚才画的线段改成粗线。用鼠标选中刚才画的线段，然后在右边的“属性面板”→“线宽”修改线的粗细。这里我们以0.4毫米为例。如果找不到“属性面板”，也可以直接在上面找到一个调节线宽的下拉框，选择所需宽度即可。

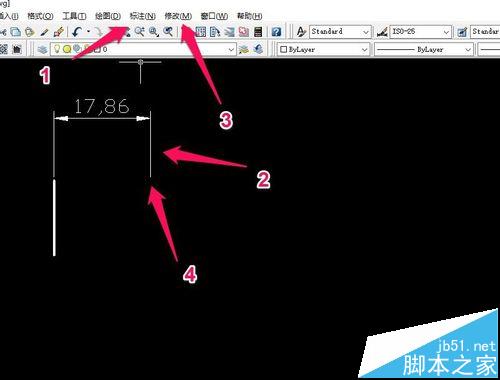

4、接下来我们需要画剖切符号的箭头。点击菜单栏的“标注”→“线性”，随便画一条长度适当的标注。之后再在菜单栏选择“修改”→“分解”，选中刚才画的长度标注，使标注的各个部分分解开来。

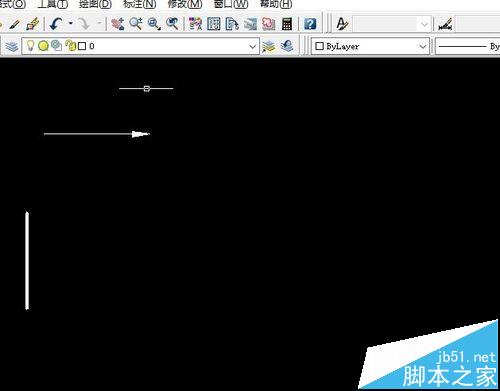

5、接下来就是选中不需要的部分，并按“delete”键删除。或者可以使用菜单栏中的“修改”→“删除”功能进行删除。删除后的剩余部分如图里所示。

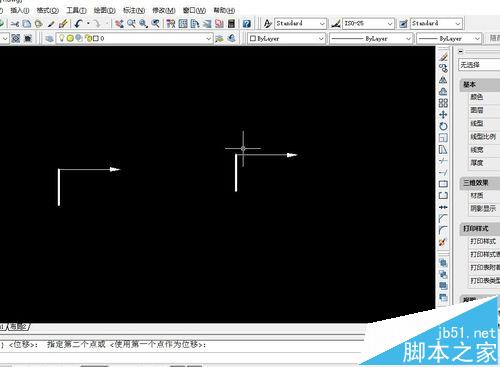

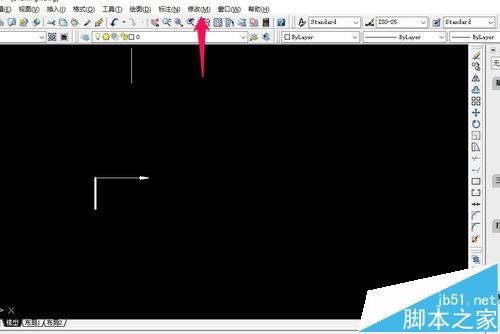

6、接下来就是把箭头和短粗线拼到一起。我们选择“修改”→“移动”命令，选中箭头（或者短粗线也行），并将它们拼在一起，然后再对长度做适当的缩放。这时候我们就成功画出了一个剖切符号。
二、将剖视符号保存为块

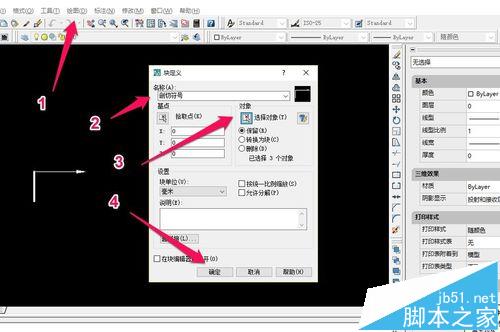

1、由于剖视符号我们经常会用到，所以我们可以把它保存为块，以便下次继续使用。我们点击“绘图”→“块”→“创建”，系统弹出如图界面。在最上方输入名称，然后点击“选择对象”，选中我们刚才画的剖切符号，然后选择确定。这时候剖切符号就保存为块了。

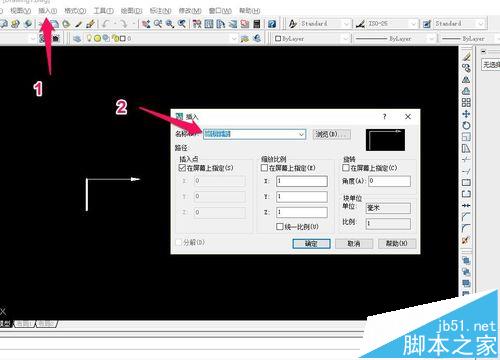

2、下次要用的时候，点击“插入”→“块”，在名称中选择自己设定的名字后，选择”确定“，就能插入了。
注意事项：
1、在插入块的时候，系统有可能是插入到我们的可视界面之外，这个时候只要把画面缩放调小就能看到了。
2、在调节线宽后，记得打开最下方的“线宽”按钮，否则是看不到线宽的改变的
