CAD的标注文字是多行文字，可以混合静态的文字、动态的尺寸值（距离、角度、直径等）和转换单位或公差。
一、编辑CAD标注文字

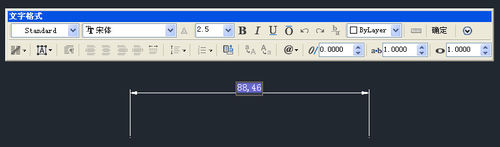

1、标注文字的编辑很简单，直接双击标注编辑文字（如果你的CAD版本不支持双击编辑标注文字，可以输入ED命令后单击标注文字），就会弹出多行文字编辑器，可以在多行文字编辑器中对标注文字进行编辑，如下图所示。
二、标注添加公差

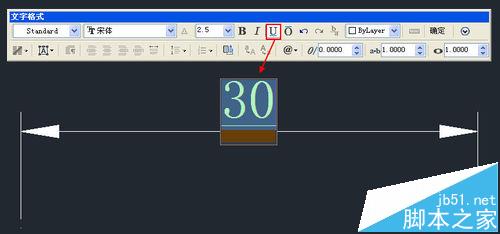

1、编辑标注文字时可以使用多行文字编辑器的大部分功能，如回车换行、插入字段、设置上下划线等，如下图中添加的下划线。

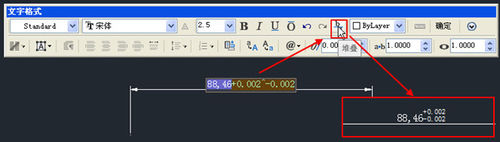

2、还可以利用多行文字堆叠来写公差。我们可以在标注的测量值后面加上+0.002^-0.002，选中这些添加的文字，单击多行文字编辑中的堆叠按钮就可以得到公差的效果，如下图所示。
三、标注文字换行
1、标注文字有一些跟普通多行文字相同的控制符，例如输入\P表示换行，同时也有一些特殊的控制符，例如<>表示测量值，\X表示前后的文字分别位于尺寸线的上方和下方（P和X必须大写）。\P可以使用多次，也就表示可以多次换行，而<>和\X只能使用一次，后面如果第二次输入将被忽略。

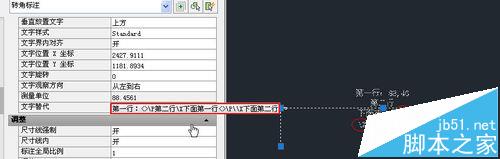

例如我们可以选中一个标注，在特性面板（CTRL+1）中文字替代栏中输入下面的文字：“第一行：<>\P第二行\X下面第一行<>\P\X下面第二行”，然后看看写出来的效果，对上面所说的就清楚了，我们可以看到后面第二次输入的<>和\X保留了原来的字符，没有起任何作用。

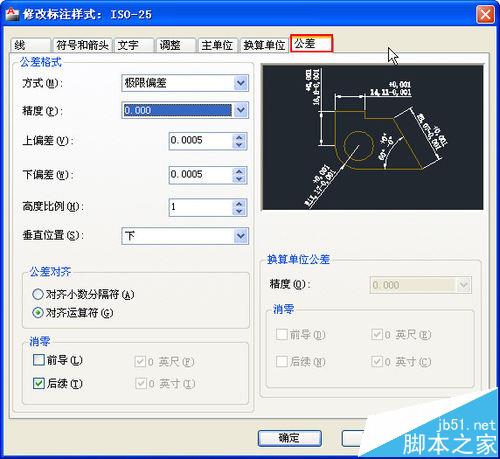

2、大多数情况下我们只是在标注样式里设置标注的外观、单位、比例、公差等。
3、标注时直接使用测量值，机械设计中利用多行文字输入公差的人不少，用到多行或标注线上下方的不是很多，不过我想了解这些对大家还是有帮助的。
注意事项：
如果双击标注不能直接编辑标注文字，请输入ED后点标注文字
