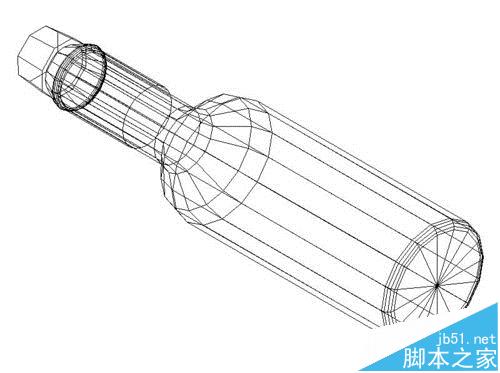

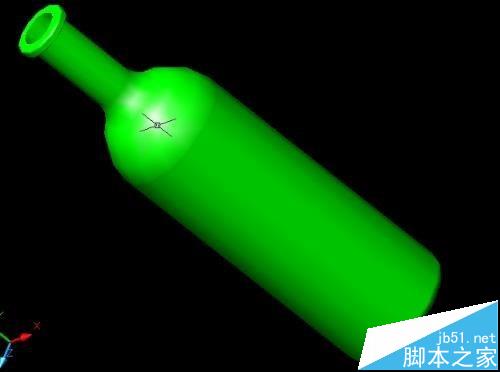

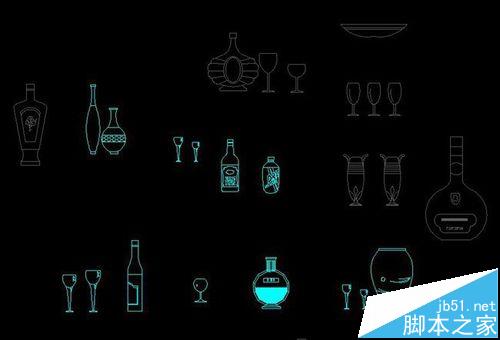

CAD软件是一个绘图软件，他可要比我们用手绘图效率高多了，而且精准度也比手绘的要高一些，所以，现在被广泛应用在工业和建筑业，这也让绘图者方便多了，小编正是要给哪些正在学习CAD的朋友们提供帮助，教教大家怎样用CAD绘制酒瓶。
1、单击“图层”工具栏中的“图层”按钮，打开“图层管理器”对话框，新建3个图层。
（1）“1”图层，颜色为绿色，其余属性默认。
（2）“2”图层，颜色为黑色，其余属性默认。
（3）“3”图层，颜色为蓝色，其余属性默认。
2、选择菜单栏中的“视图”然后点击“缩放”在点击“圆心”命令，将图形界面缩放至适当大小。将当前图层设为“3”图层，单击“绘图”工具栏中的“多段线”按钮，命令行提示如下：
命令：—pline
指定起点：40，0
当前线宽为0.0000
指定下一个点或（圆弧A/半宽H/长度L/放弃U/宽度W）：@-40，0
指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：@0，119.8
指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：a
指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：22，139.6
指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：1
指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：29，190.7
指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：29，222.5
指定下一个点或（圆弧A/闭合C/半宽H/长度L/放弃U/宽度W）：a
指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：s
指定圆弧上的第二个点：40，227.6
指定圆弧的端点：51.2，223.3
指定圆弧的端点或（角度A/圆心CE/闭合CL/方向D/半宽H/直线L/半径R/第二个点S/放弃U/宽度W）：
此步绘制完成。
3、单击“修改”工具栏中的“镜像”按钮，镜像绘制的多段线，指定镜像点为（40，0），（40，10）。然后，再单击“绘图”工具栏中的“直线”按钮，绘制坐标点为（0，94.5）（@80，0）、（0，48.6），（@80，0）、（29，190.7），（@22，0）、（0，50.6），（@80，0）的直线。
4、单击“绘图”工具栏中的“椭圆”按钮，指定中心点为（40，120），轴端点为（@25，0），轴长度为（@0，10）。单击“绘图”工具栏中的“圆弧”按钮，以3点方式绘制坐标为（22，139.6）、（40，136）、（58，139.6）的圆弧。圆弧绘制完成，我们进行下一步。
5、单击“绘图”工具栏中的“多线文字”按钮A，然后，指定文字高度为5，输入文字，我们输入的文字可以自拟，例如：啤酒、HENKE等等。文字输入完毕，点击确定即可。这样一来，啤酒瓶就绘制出来了。
