经常有人会疑惑cad里面的箭头怎么画。有点人可以会用直线画好箭头后直接在在三角号里面填充颜色。那样的话画好的箭头不是一个整体，修改的时候都很麻烦。那么cad中如何整体地画直线箭头，又如何画有弯曲方向的弯曲箭头。用这种方法画好的箭头又如何进行修改呢？下面小编就来分别介绍一下。
一、直线箭头

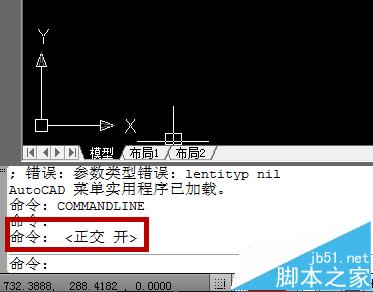

1、首先打开cad，因为画的是直线箭头，这里小编建议大家先把“正交”打开，如图所示，点击下方的直角符号，命令栏会提示<正交 开>

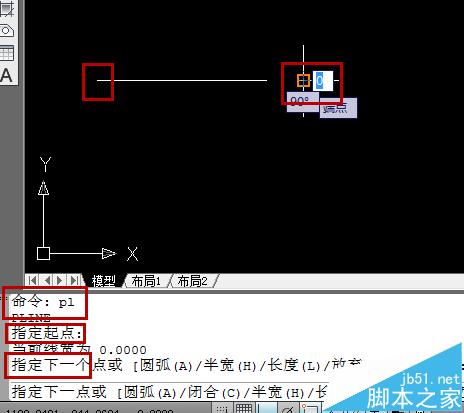

2、然后我们输入“pl”命令，回车，在cad中确定起点，然后再确定下一点，即线段的端点（这一步其实就是话箭头的直线部分，cad直接话直线段即可）

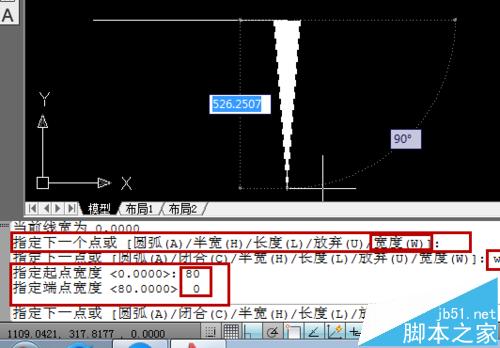

3、画完直线，我们在“指定下一点”中选择“w”，输入“w”，回车，然后指定两个端点的宽度，输入“80”，回车，再输入“0”，回车即可，如图所示

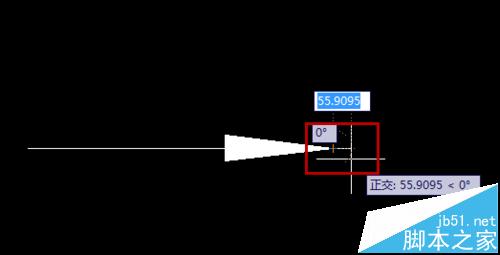

4、然后回到画图界面，左右拉伸选定箭头的长短，用鼠标确定箭头的端点，最后点“Enter”键就完成直线箭头的绘制
二、弯曲箭头

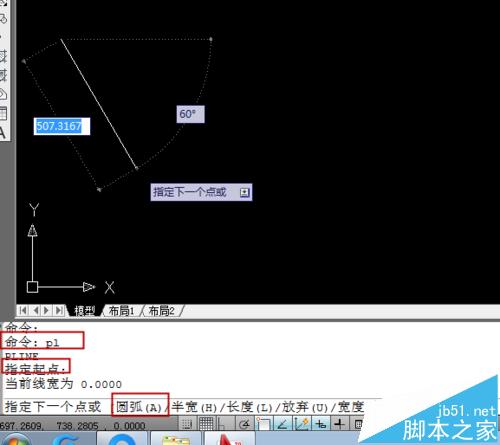

1、弯曲箭头的绘制，这里不用开“正交”命令，直接输入“pl”命令，回车，在cad中确定起点，这时不能急着定第二个点，因为我们画弯曲箭头，所以在下方的“指定下一点”,我们要选择"A”

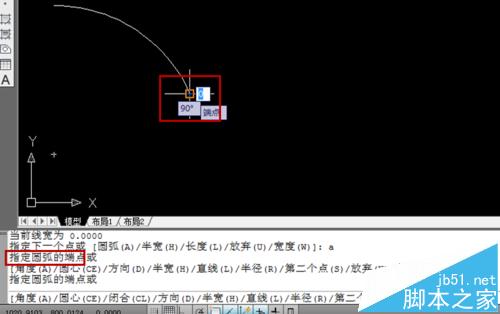

2、紧接上一步，输入a，回车，然后指定圆弧的下一点，确定圆弧点后，看到下方命令栏中，我们要选择"w"

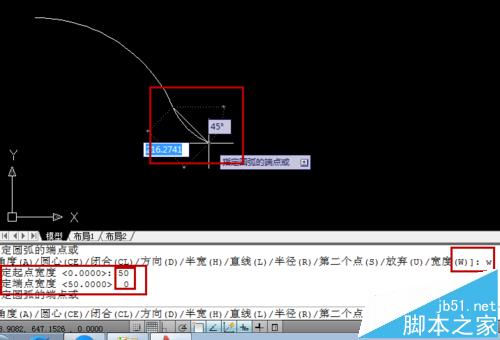

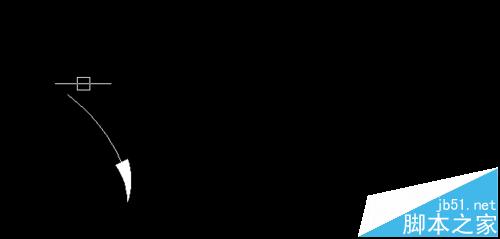

3、紧接上一步，输入w，回车，然后指定两个端点的宽度，输入“50”，回车，再输入“0”，回车即可，如图所示，最后用鼠标确定箭头的端点，点“Enter”键确定

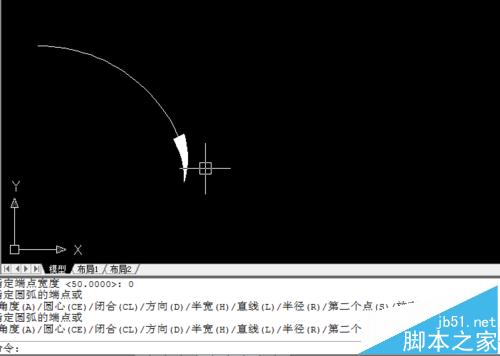

4、这样弯曲箭头就绘制好了
三、箭头的修改

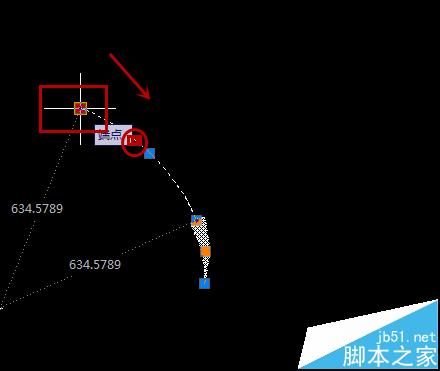

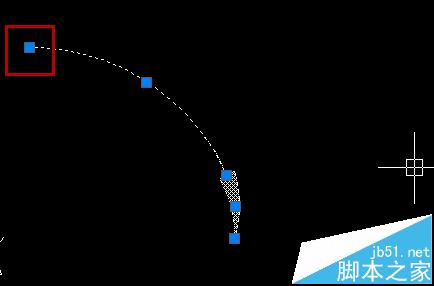

1、这里小编就以弯曲箭头的修改为例，选择我们绘制好的弯曲箭头，选中后会有蓝色正方形，这里以最上面一个为例，
2、用鼠标选中并一直按住鼠标，这时蓝色框框会变成红色，一直按住鼠标并拖动到我们要动动的位置，如图所示红色绘制
3、放开鼠标已经修改成功了
注意事项：
1、上面两种绘制还是有些区别，大家可以绘制一下。
2、上面步骤的数字，大家可以按绘图需要输入。
