在设计制图时常遇到想把CAD图纸直接复制到文档中，但是图片看不清楚，怎么办？我给大家分享一下把CAD图纸转换成高清图片方法。

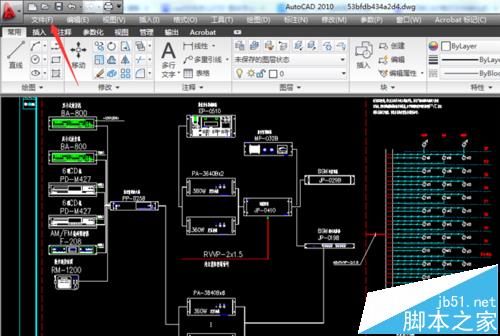

1、首先要在电脑上安装CAD2010版和adobe Acrobat professional 。打开CAD图纸，先将CAD图纸转换成PDF文件。点击菜单文件。

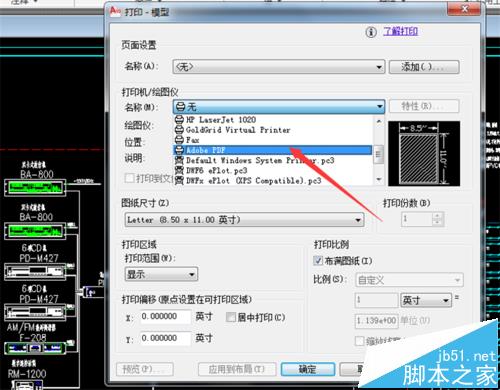

2、单击打印选项，在打印机名称中选择adobe PDF，或者选择DWG TO PDF.PC3，两种方法相同。打印区域选择-窗口，选择要转换的CAD图纸区域，点击确定。

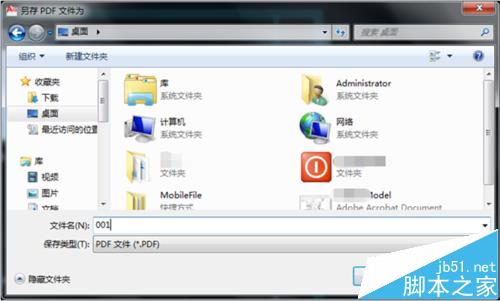

3、如果图纸较小时，要记得勾选居中打印，点击保存文档，保存在桌面。

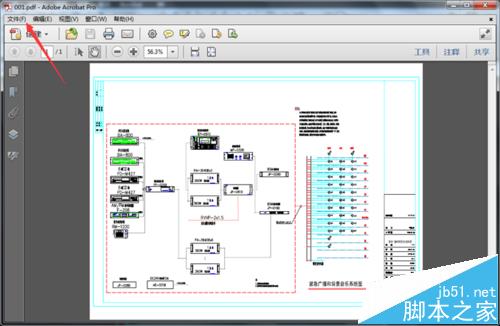

4、当PDF转换完成时，自动将PDF文档打开，如图效果。再将PDF文档转换成高清图片PNG格式。点击菜单文件，

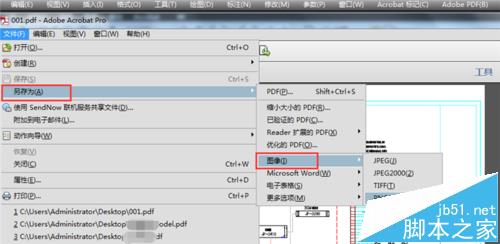

5、单击另存为-图像-PNG，在这也可以选择转换为JPEG格式，都是要求分辨率调高，如图

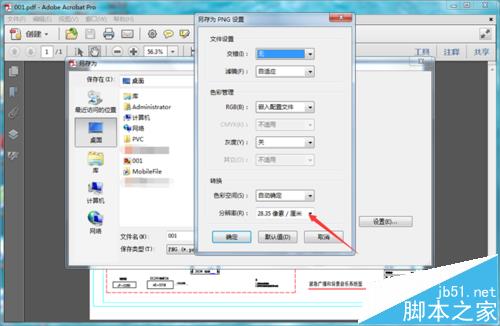

6、保存时，记得一定要选择旁边的设置，这是转换高清图片的关键一步，转换分辨率必须要选择，如图

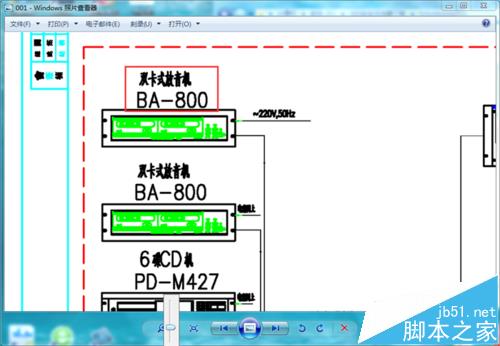

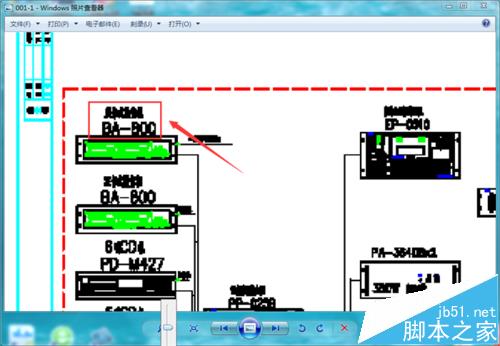

7、分辨率选择哪个才合适？对比以下两个图片，放大同样倍数观察标注是否清晰。第一幅图片分辨率28.35像素/厘米，第二幅图片分辨率118.11像素/厘米。理论上还是像素高，图片越清晰，但是图纸较大时，分辨率太高，所占存储变大了。
