在CAD绘图中，大家经常要将选定的某种图案填充到一个封闭的区域内，这就是图案填充，那么如何用CAD中的图案填充呢，操作方法比较简单，参考以下几个步骤就可以做出来。

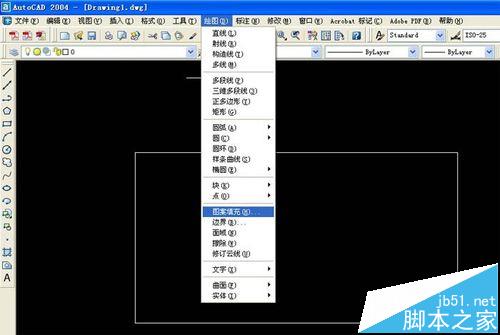

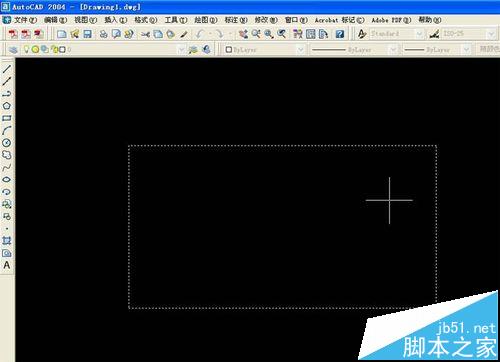

1、打开CAD软件，绘制封闭区域，比如用矩形绘制一个长方形。然后单击菜单栏下的【图案填充】。

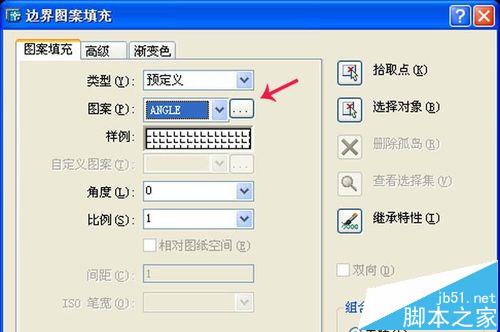

2、在弹出的【图案填充】的窗口上进行选取图案，可以找默认的。鼠标左键单击如图箭头所指的按钮。

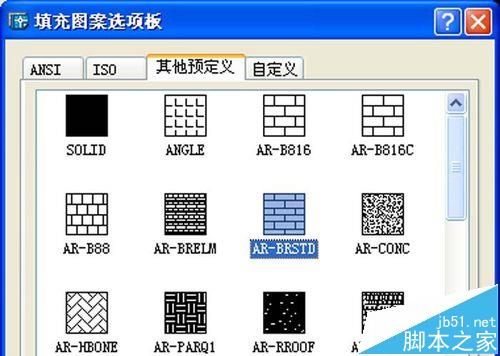

3、在弹出的【填充图案选项板】窗口上选取图案，有很多预设的，我这里想填充围墙，那就选取如下图案。

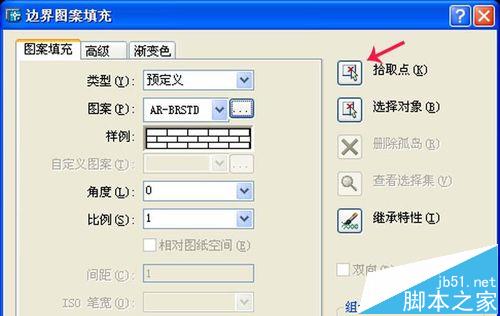

4、选择好图案后，鼠标左键单击如图所示的箭头所指的按钮，【拾取点】。如果这里没有拾取，则无法完成绘制。

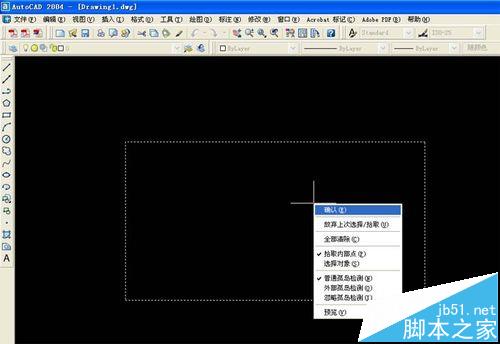

5、这时回到CAD主窗口处，鼠标左键在封闭区域内单击一下，然后右键弹出菜单，单击确认。如下两图所示。

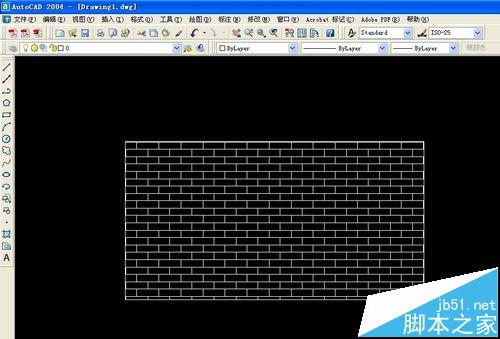

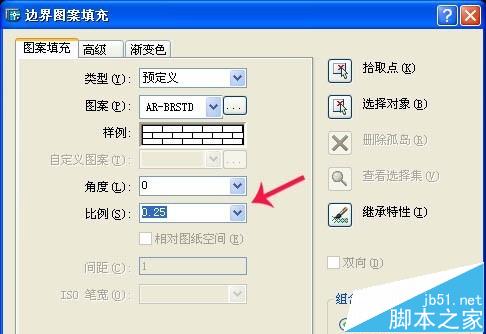

6这时又返回图案填充的窗口上，在箭头所指处，修改下比例，默认是1，将其改为0.25，则更像墙壁些，最后单击【确定】，这时再返回主窗口看到，很漂亮的封闭围墙绘制好了。
