Cad虽主要使用在平面设计领域，但是它也配置了三维绘图功能。对于某些需要简单三维绘图的场合，可以方便的使用。但是有些时候，绘制了三维图之后，为了标注或者打印的方便明了，需要使用二维图。下面介绍在Cad中如何将三维图转换为二维图。

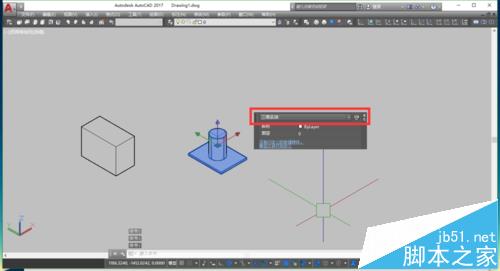

1、首先，打开dwg文件，图纸中有如下所示的三维图。现在讨论得是如何将图中选中的图形转换为二维平面图。

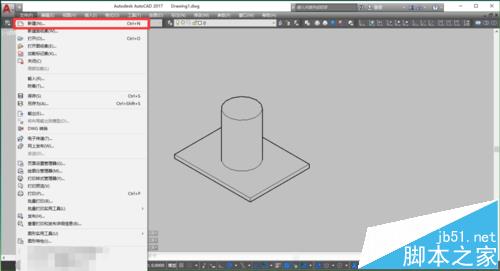

2、选择“文件”-“新建”命令。新建一个dwg图纸文件。并将要转换的图形复制到新文件中。因为二维平面图只有一个平面，所以我们首先要调节视图，使三维图呈现成我们希望要的平面图，一般来说，应是等轴测视图中的一个。

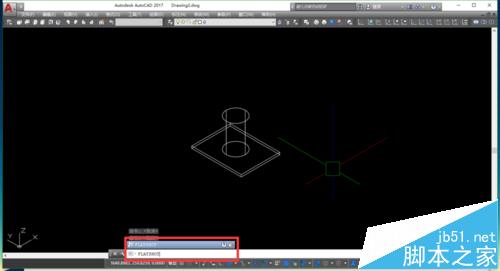

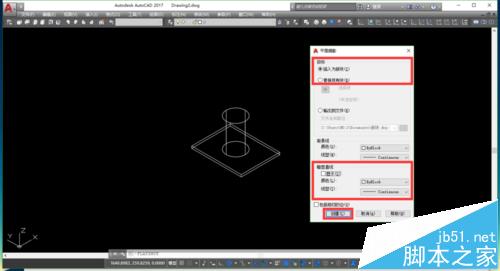

3、这个时候，命令行输入“FLATSHOT”-“空格”。会弹出“平面摄影”对话框，选中“插入为新块”。而“暗显直线”是指：三维图的隐藏线，如果需要显示隐藏线的，可以勾选。不需要的话就取消勾选。点击“创建”。

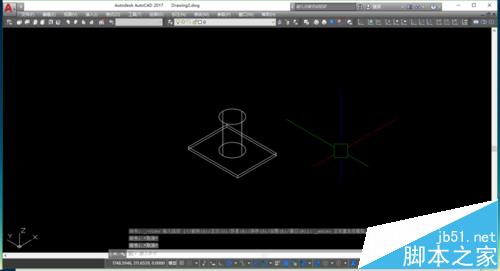

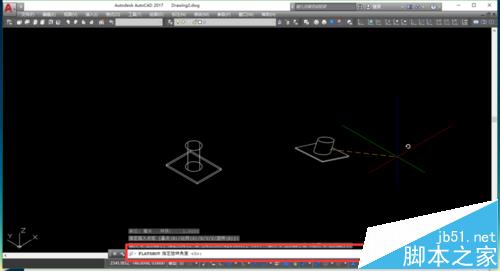

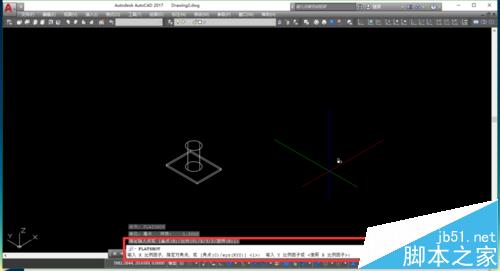

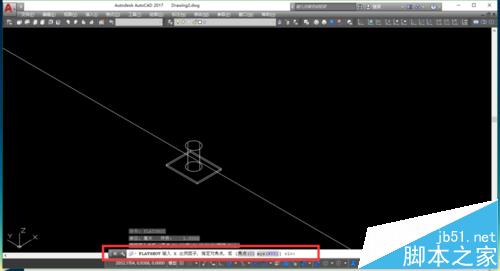

4、命令行会提示：“指定插入点”，这个时候选择一点；命令行又会提示：“指定X比例因子”，意思是让你指定比例，默认是1。一般直接“空格”，选默认。同样还有Y比例因子，也默认。还会“指定旋转角度”，默认为0，不旋转。
5、设置完成之后，选择“视图”选项卡中的“俯视”视图。就可以了。

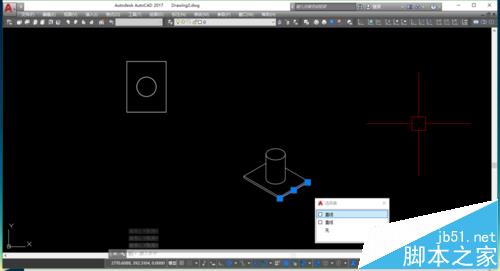

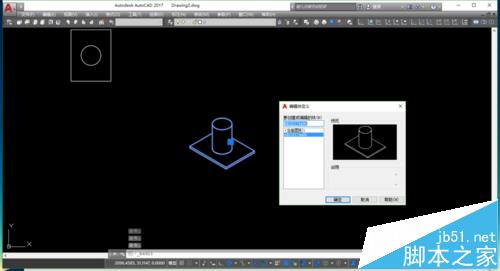

6、当视图调整过来之后，我们双击转换完成的图形，会发现是一个块。用快捷键“X”打散它，即为平面图。

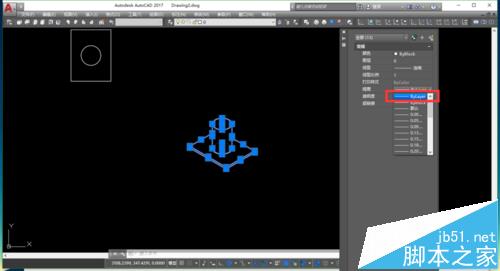

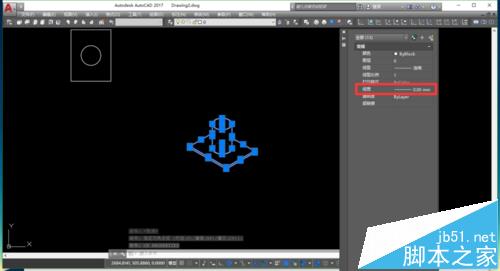

7、还有一个需要注意的问题是，采用这种方式转换过来的平面图，其线宽为0mm，直接用来打印会看不太清楚。这个时候建议设置线宽随图层“ByLayer”。
8、好了，这样我们就在Cad中将一个三维实体转换为二维的平面图了。可以方便的进行标注和打印。
注意事项：
这个方法的原理可以理解为通过“拍照”的方式，将整张图纸从一个观察方向拍成了一张二维照片，这也是为什么我们要首先新建一张图纸的原因。不然会在原先图纸中所有的图形都“照”下来。不利于编辑。
转换后，应注意修改线宽
