锤子Smartisan M1上周发布，虽然就产品本身来讲也许亮点不多，但老罗通过一场“科技春晚”还是成功地将其包装成热议的大众消费品。那么2499元值不值得买?下面小编就为大家带来锤子M1拆解图，来看看吧！
至少当日开卖后，所谓50万台备货就销售一空，还是很惊人的。
那么2499元的售价是否与品质相称，有锤粉反应的Home卡键、摄像头凸起割手在内部又隐藏着哪些设计秘密，不妨跟随@焯见科技 @GeekBar的联合拆解一探究竟——

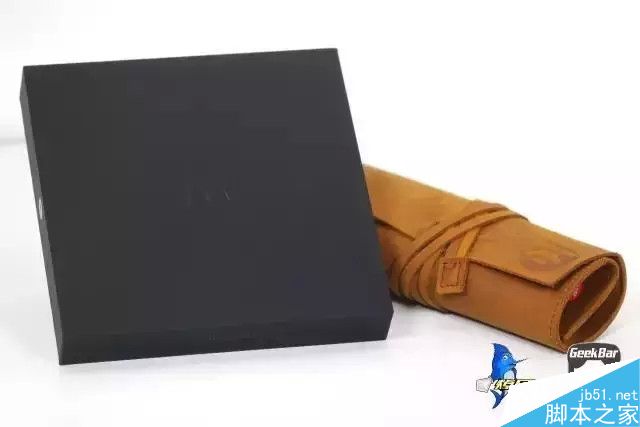

M 系列的包装盒上有一个印有 M 字样，手感很不错，外观保持锤子 T 系列稳重优雅的风格。

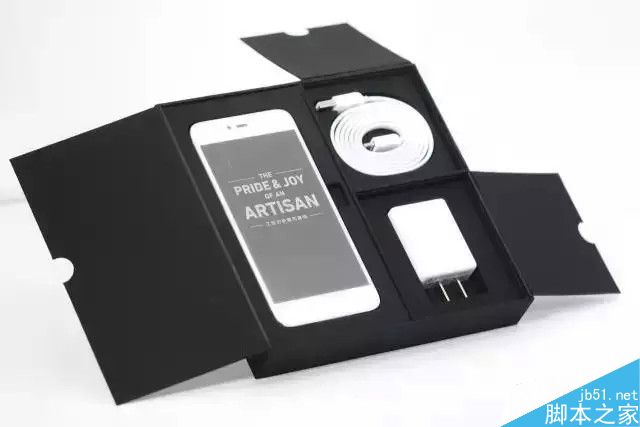

包装采用多宝盒结构，一个个分别打开，会不会让惊喜加倍呢？

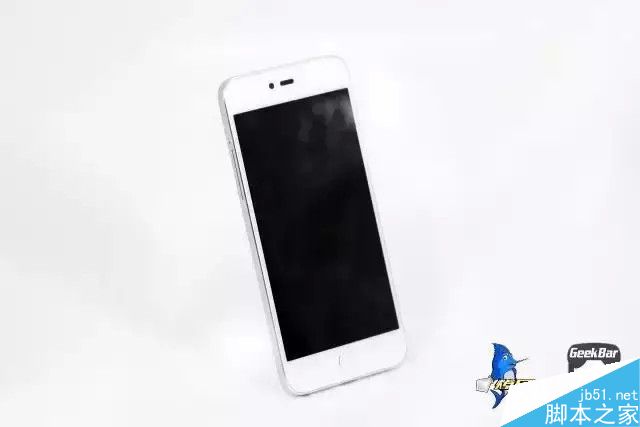

正面与iPhone相似度90%。

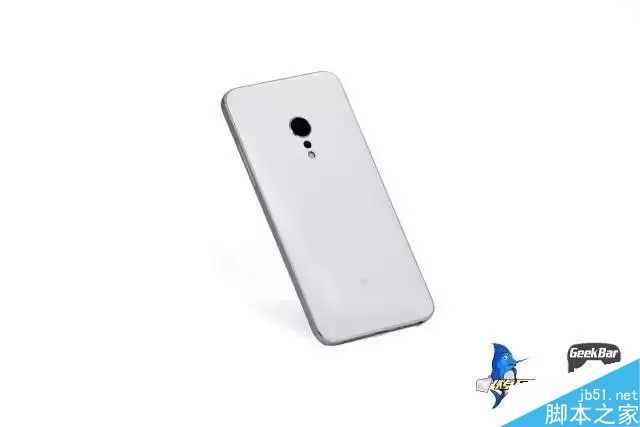

背面采用塑料材质。

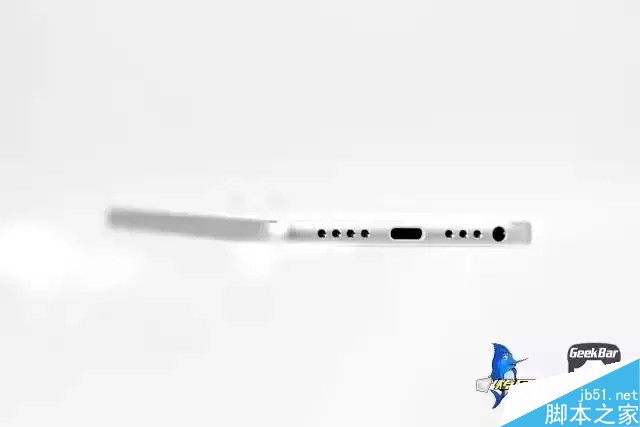

底部开孔采用高光倒角，没有对称。

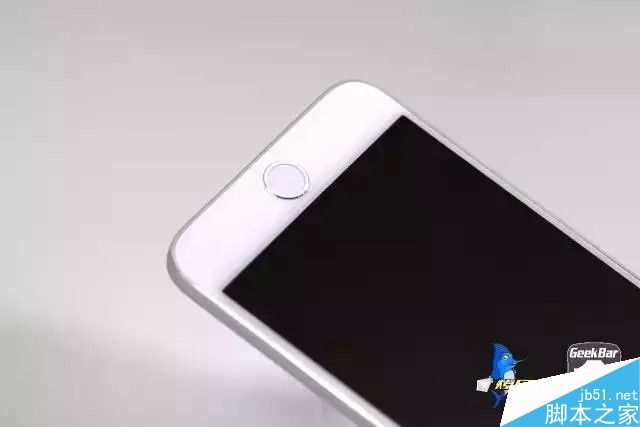

真面的圆型 Home 键集成指纹膜组，虽然在发布上老罗拿苹果来类比，但是@焯见科技 @GeekBar 认为并没有 iPhone 处理的精致。
拆解全程：

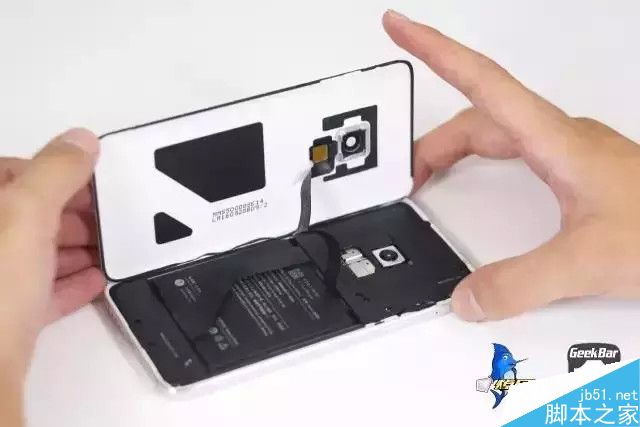

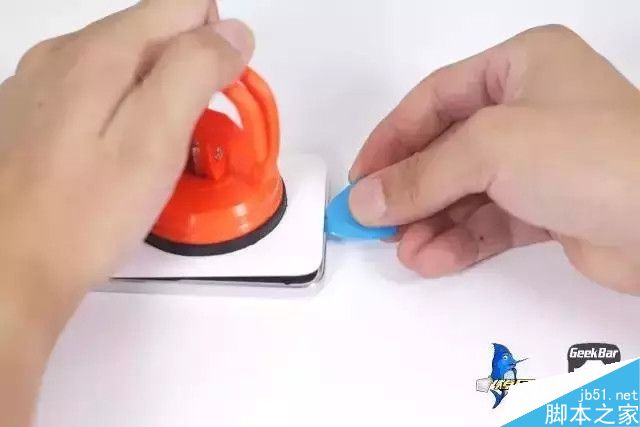

⬆️1.加热后盖后，使用翘片打开后盖（后盖通过不干胶固定在中框）。
⬆️2.后盖使用塑料材质。

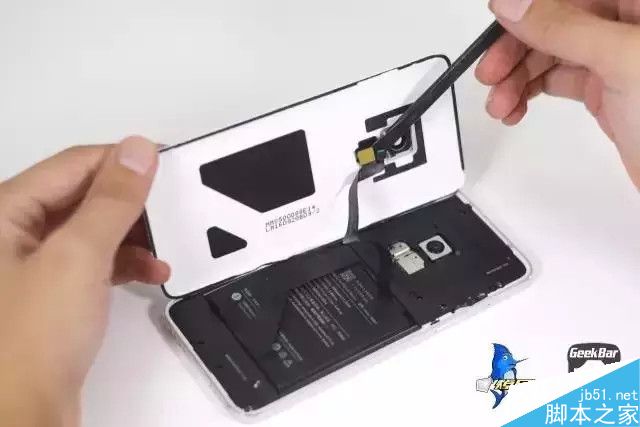

⬆️3.闪光灯 & 激光对焦模组使用排线固定在后壳，使用翘棒断开。

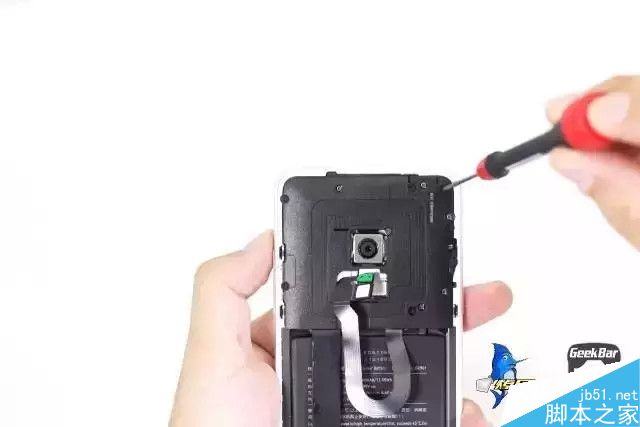

⬆️4.主板保护罩使用 7 个十字螺丝固定：
（经典成熟的三段式结构设计，上部主板、中间电池、底部扬声器 & 连接器接口）。

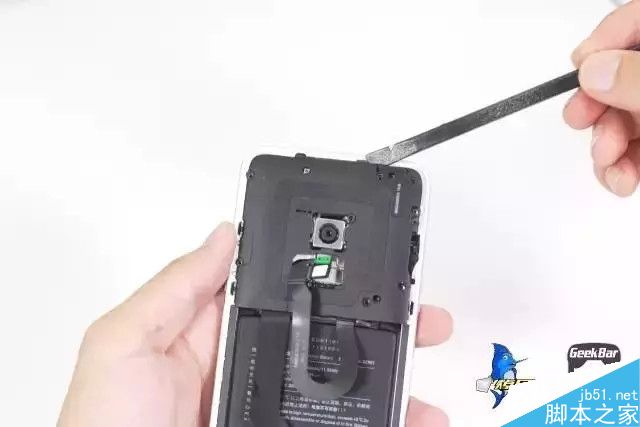

⬆️5.使用撬棒打开主板保护罩（保护罩集成射频天线 & NFC 天线）。

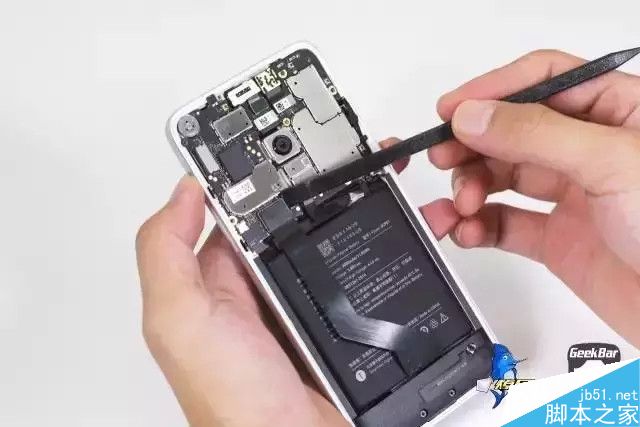

⬆️6.断开电池链接排线（拆主板前一定要先断电）。

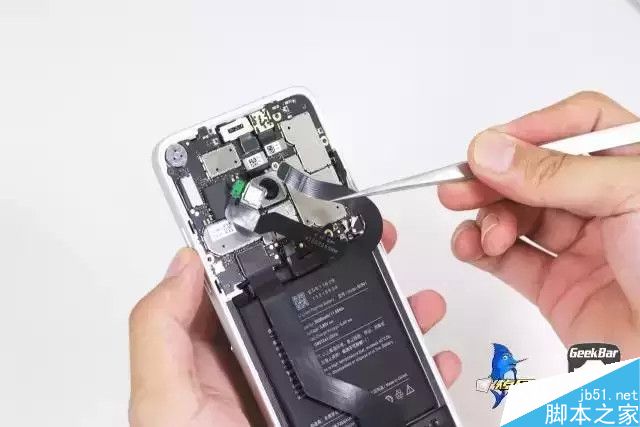

⬆️7.取下闪光灯排线（排线上集成双色温闪光灯和激光对焦模组）。

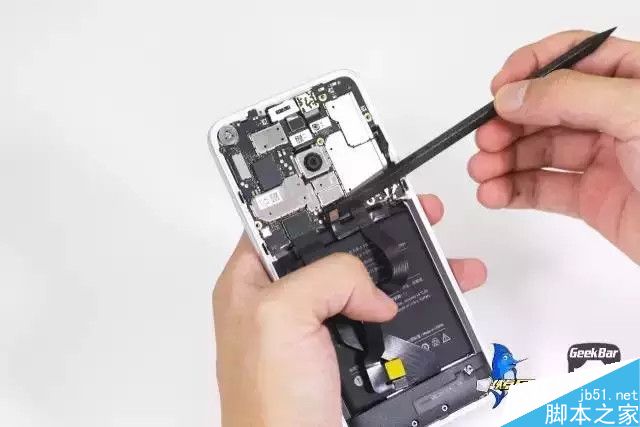

⬆️8.断开主板上的排线连接器。

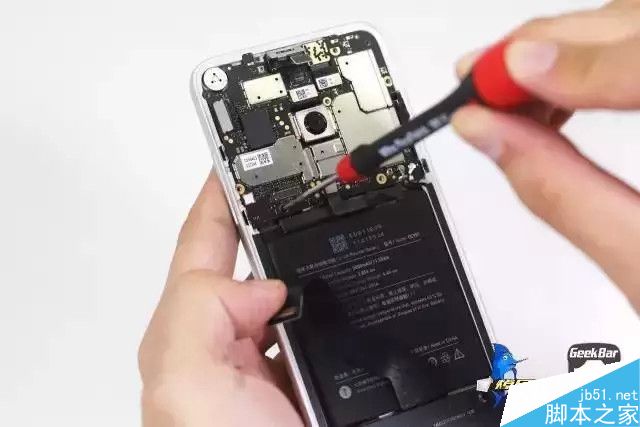

⬆️9.主板由一个十字螺丝固定在中框。
⬆️10.取下后置摄像头（索尼 IMX318 传感器、2300 万像素、ƒ/2.0 光圈、光学防抖）。

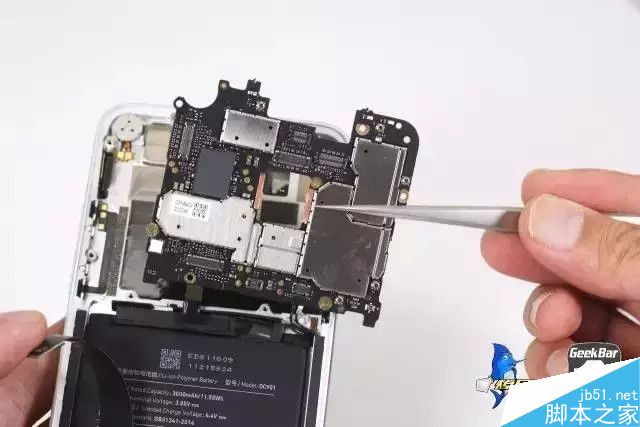

⬆️11.取下主板。

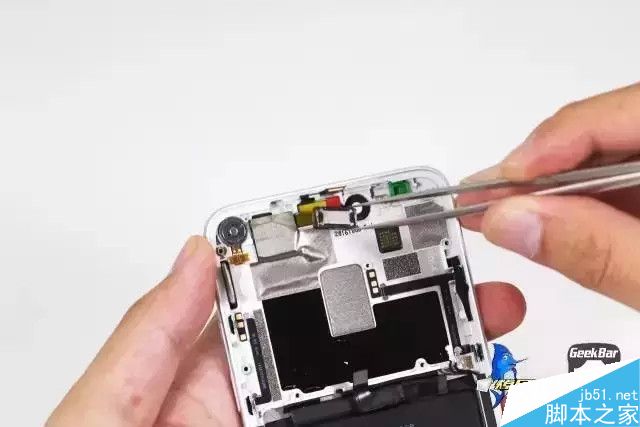

⬆️12.取下听筒。

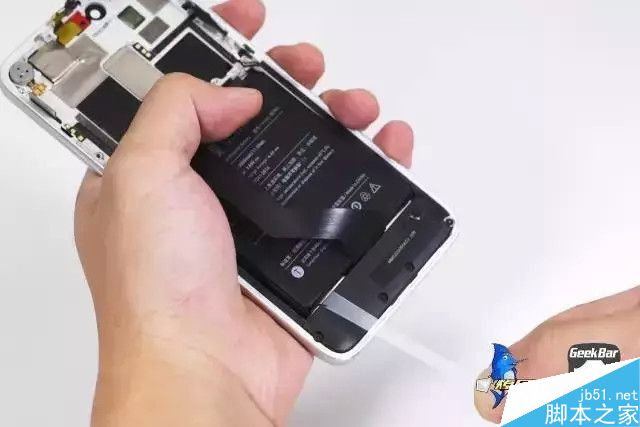

⬆️13.电池由易拉胶固定，抽出易拉胶，取下电池（M1 标注3000 mAh，东莞新能源科技ATL生产）。

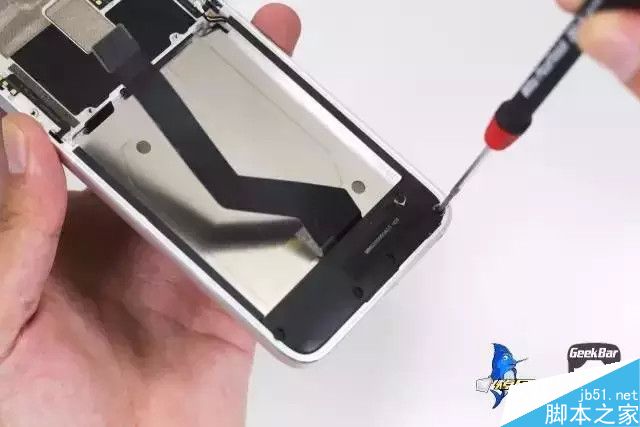

⬆️14.底部由五个十字螺丝固定。
⬆️15.取下扬声器（集成射频天线）。

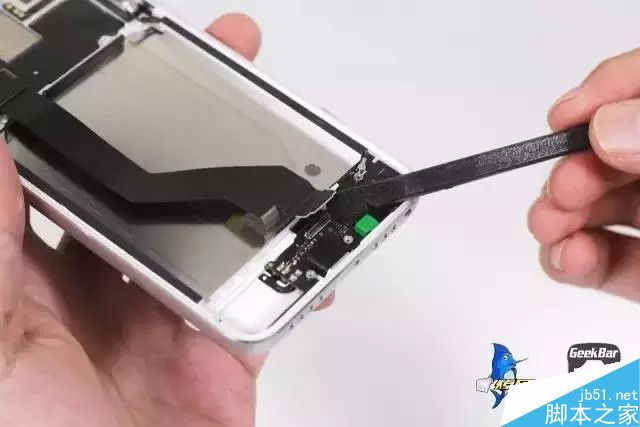

⬆️16.断开连接器排线。
⬆️17.Type-C 接口 & 耳机接口由三个字母螺丝固定。

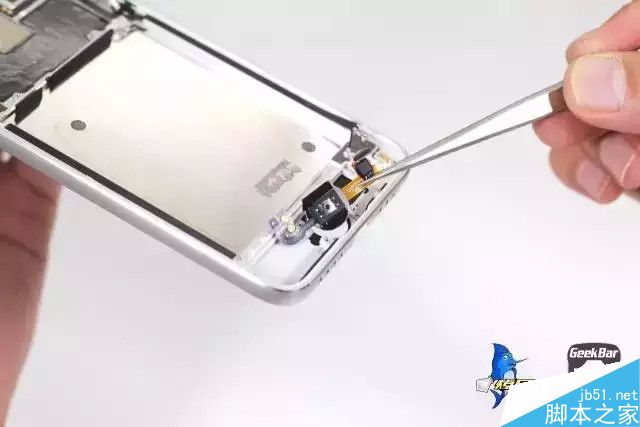

⬆️18.取下耳机接口。

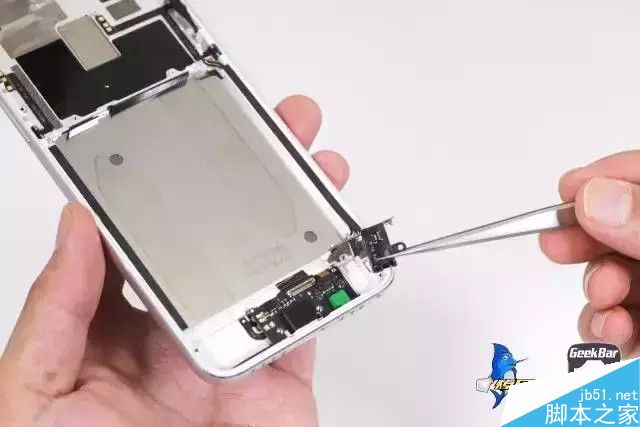

⬆️19.取下 Type-C 接口（集成送话 mic）。
20.取下指纹膜组，核心零部件特写。

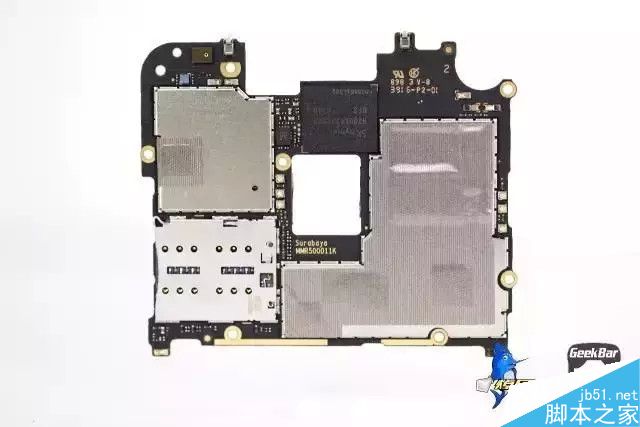

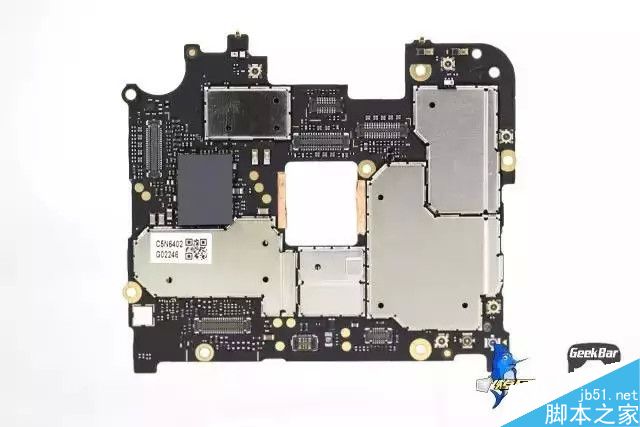

⬆️主板正面
⬆️主板背面

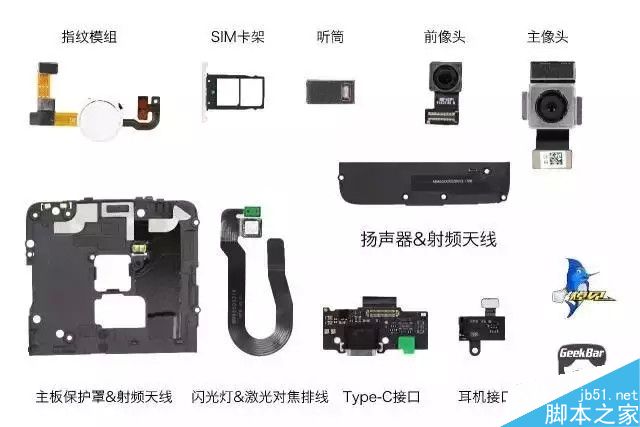

⬆️核心零部件

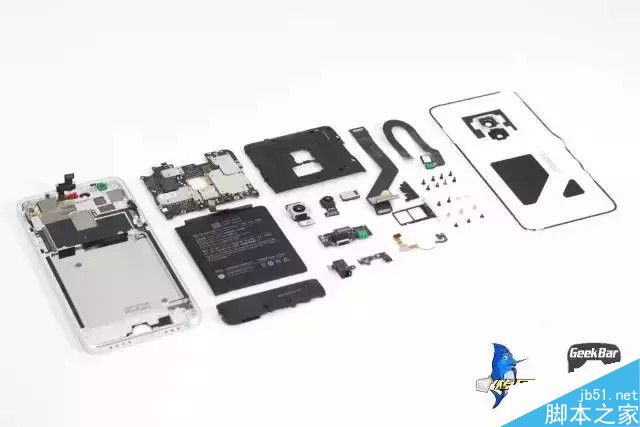

⬆️零部件全家福

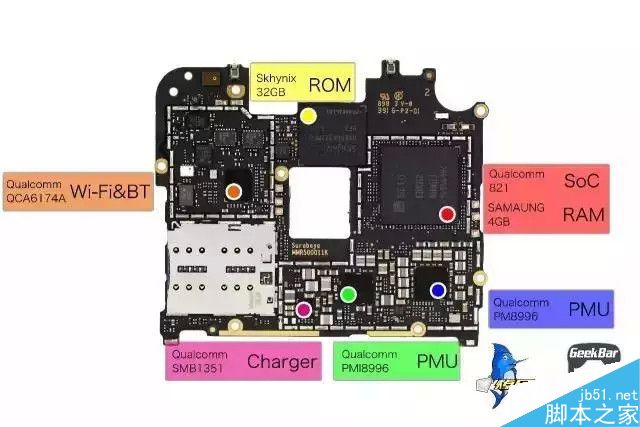

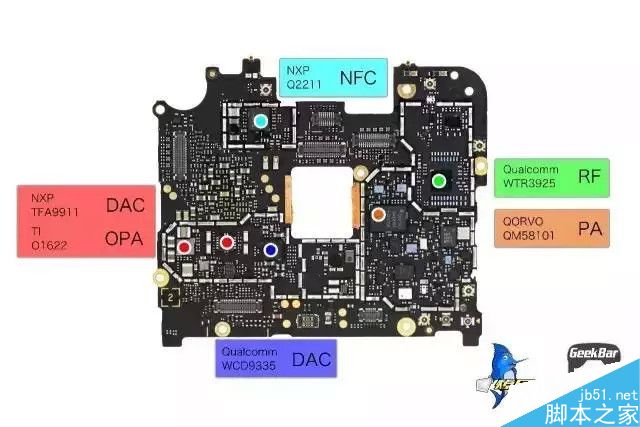

Smartisan 芯片解析
1、锤子 M1 采用最新高通骁龙 821SoC、4GB RAM、UFS 32GB ROM 保证了整机性能；
2、由于射频电路支持 7 模 37 频，支持目前所有频段，射频电路 RF、PA、等元件占据很大面积；
3、大部分芯片覆盖有金属屏蔽罩；
4、芯片布局模块化，但是主板利用率还可优化；
5、芯片没有封胶。

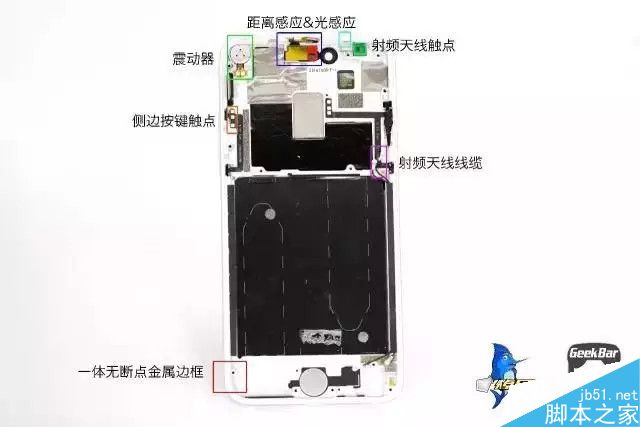

机身结构分析：
1、震动器、侧边按键通过触点与主板连接，距离感应 & 光感应模组设计，集成与听筒；
2、一体无断点金属边框只能充当一条射频天线，通过金属触点与主板相连接；
3、其他天线集成在保护盖 & 扬声器上，通过射频线缆连接；
4、一体无断点金属边框，通过注塑支撑内部结构，保持美观，牺牲了机身强度；
5、后盖塑料材质，导热性能一般，在玩大型游戏时，机器上部边框和 SoC 所在的背部摄像头位置温度较高。
以上就是本次由@焯见科技 @GeekBar 为大家带来的 Smartisan M1 拆解实录。
